卡通小黄人挥手造型趣味手办设计

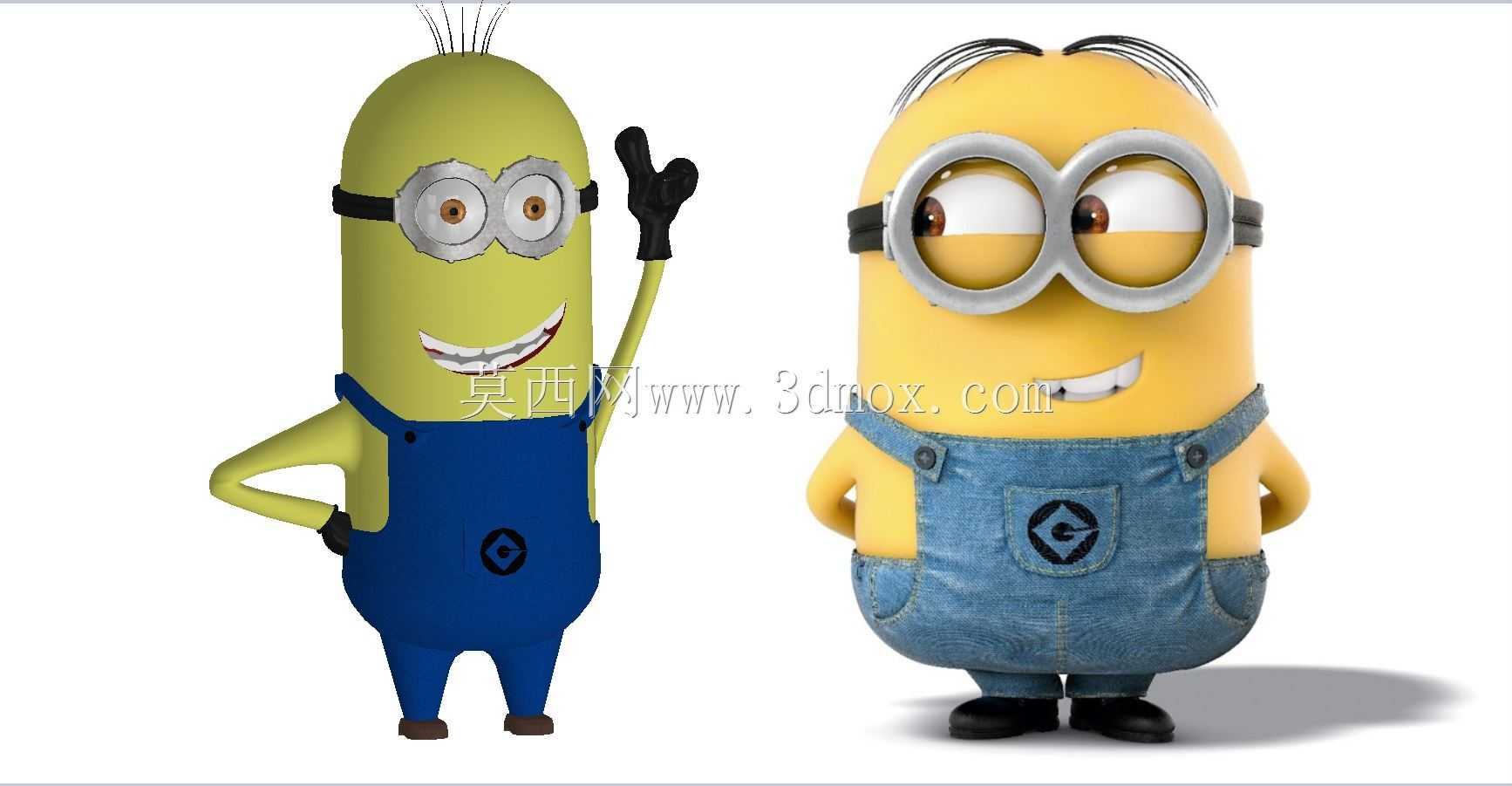

本次完成的卡通形象三维结构设计，核心围绕经典小黄人形象做实体化落地的结构适配，区别于常规工业零部件的公差配合逻辑，这类文创类实体产品的设计重心，首先要平衡外观还原度与实体生产的结构可行性。从实际应用场景来看，这类造型的实体成品主要用于桌面装饰、潮玩收藏、IP周边衍生摆件，部分场景下也会作为3D打印入门练习的建模参照，帮助初学者掌握曲面造型、多部件装配的基础逻辑。

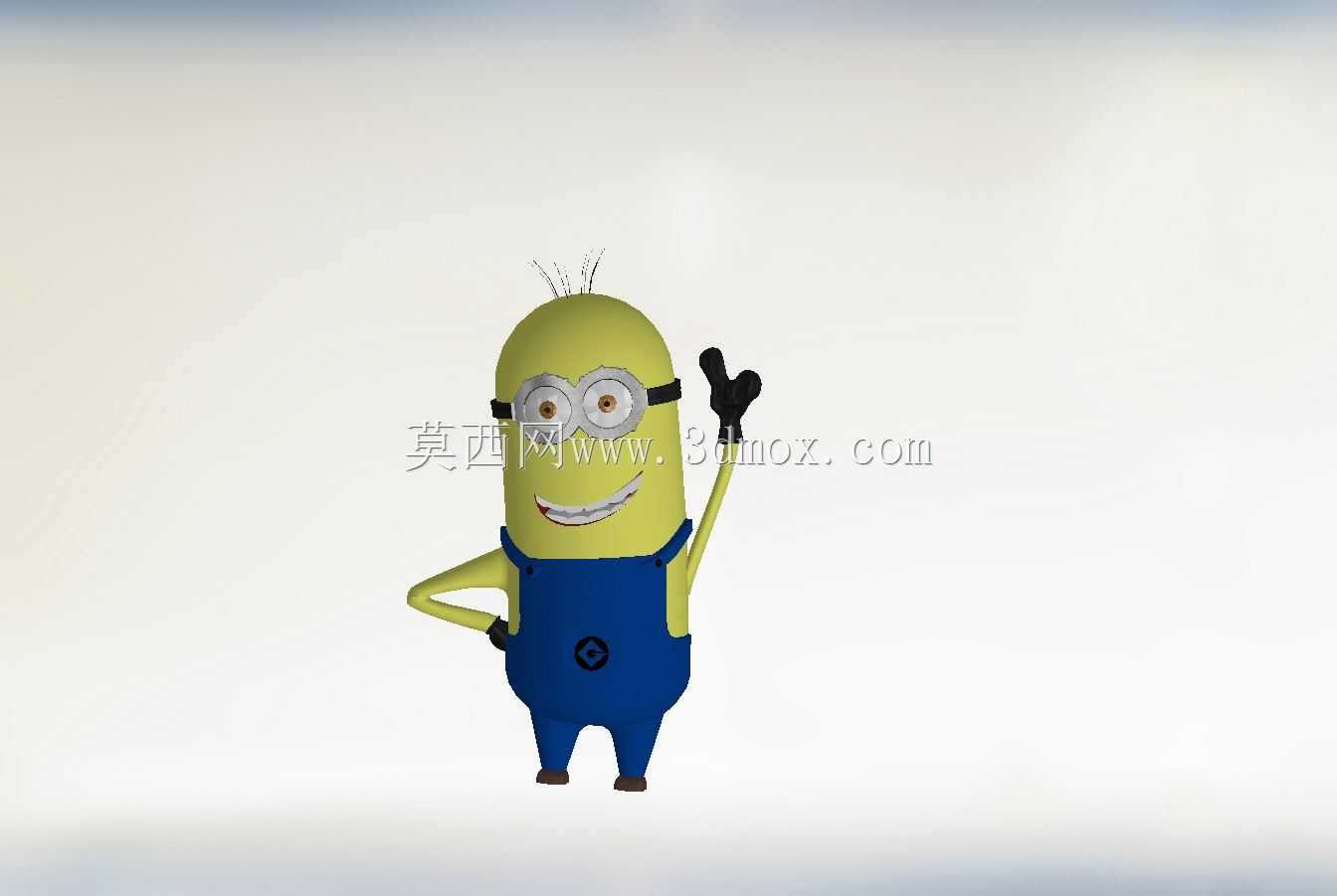

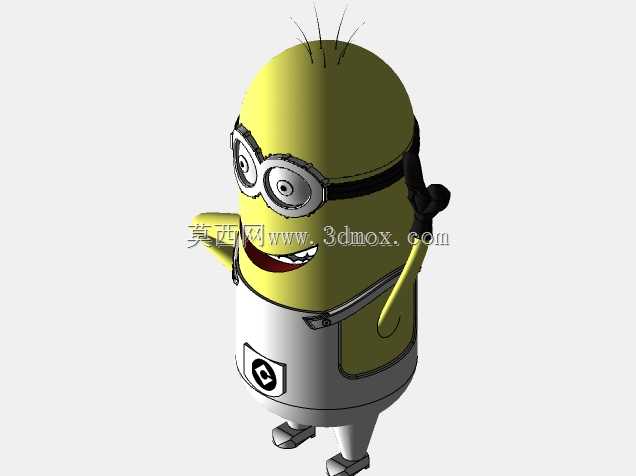

设计过程中首先拆解了形象的结构组成：整体分为头部躯干一体化的主体部分、眼部护目镜组件、牛仔背带裤结构、手部肢体、足部鞋件五个独立模块，拆分逻辑既参考了原IP的视觉分层，也兼顾了后续实体生产的分模需求，比如护目镜部分做了独立的凸起结构，边缘预留0.2mm的装配间隙，方便后续如果做分色打印或者注塑生产时，不需要额外做后期的打磨修配就能实现卡接固定。肢体部分的姿态设计选择了单手叉腰、单手挥手的动态，这个姿态的重心测算做了三次调整，最初的版本足部支撑面偏小，放置在15度倾斜的平面上会出现倾倒问题，后续通过调整躯干的前倾角度，将整体重心的垂直投影落在双足连线的中心区域，同时将足部的接地面积做了12%的放大，既没有破坏原形象的比例观感，也保证了常规桌面放置时的稳定性，不需要额外增加配重块就能实现平稳放置。

外形尺寸的设定参考了常规桌面手办的通用边界，整体高度控制在120mm左右，宽度方向因为挥手的肢体外伸，最大宽度控制在75mm，前后厚度在50mm区间，这个尺寸边界既适配常规FDM3D打印机的最小打印平台尺寸，也符合普通桌面摆件的摆放空间要求，不会占用过多的桌面区域。细节处理上，头顶的毛发部分做了简化处理，没有做过于纤细的独立发丝结构，而是将三根发丝整合为根部直径1.2mm的渐变柱体，避免打印或者生产过程中出现易折断的问题；面部的微笑嘴型做了0.8mm的内凹深度，既可以通过后期填色实现清晰的视觉效果，也不会因为凹陷过深导致积尘难以清理；背带裤正面的logo标识做了浅浮雕处理，凸起高度0.3mm，既保留了识别度，也不会因为凸起过高在搬运过程中出现磨损。

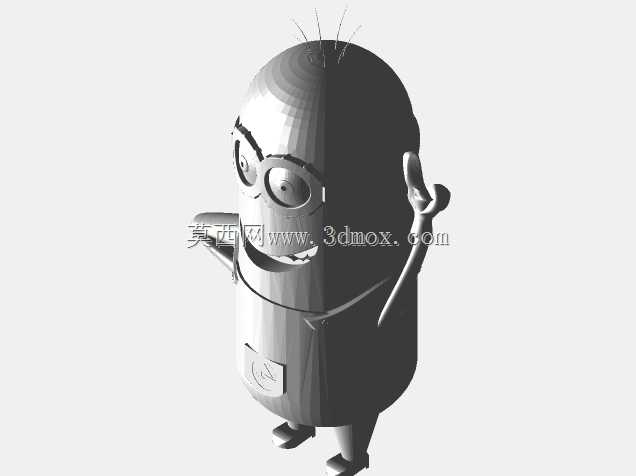

从建模逻辑来看，主体躯干部分采用旋转曲面做基础轮廓，再通过曲面变形调整出小黄人特有的椭圆体态，避免了多边形建模带来的表面棱角问题，所有的曲面过渡都做了G2连续处理，保证实体打印后表面光滑，不需要过多的后期打磨就能获得较好的外观质感。肢体连接处做了隐藏式的定位结构，手臂和躯干的连接位置设计了直径3mm的定位柱，装配后定位柱完全隐藏在肢体内部，外部看不到拼接缝隙，兼顾了结构强度和外观完整性。材料适配方面，这个结构既可以使用PLA材料做桌面级3D打印，也可以适配ABS注塑的工艺要求，所有的壁厚都控制在1.8-2.2mm的均匀区间，避免注塑过程中出现缩痕或者填充不均的问题，转角位置全部做了R0.5以上的圆角过渡，减少应力集中的同时，也避免了打印过程中出现的翘边问题。

实际使用场景中，这类造型的实体产品不需要额外的安装固定结构，依靠自身重力就能稳定放置在平整的桌面、置物架表面，没有尖锐的外凸棱角，即使意外倾倒也不会刮伤桌面或者造成磕碰损伤，整体结构没有易脱落的小部件，也适配日常陈列的安全要求。建模过程中特意规避了薄壁、悬空无支撑的结构，比如挥手的手臂下方做了微小的角度调整，让3D打印时的支撑角度控制在45度以内，打印时可以减少支撑材料的使用，降低后期处理的工作量，同时也能保证手臂部分的结构强度，正常拿取摆动不会出现断裂问题。
