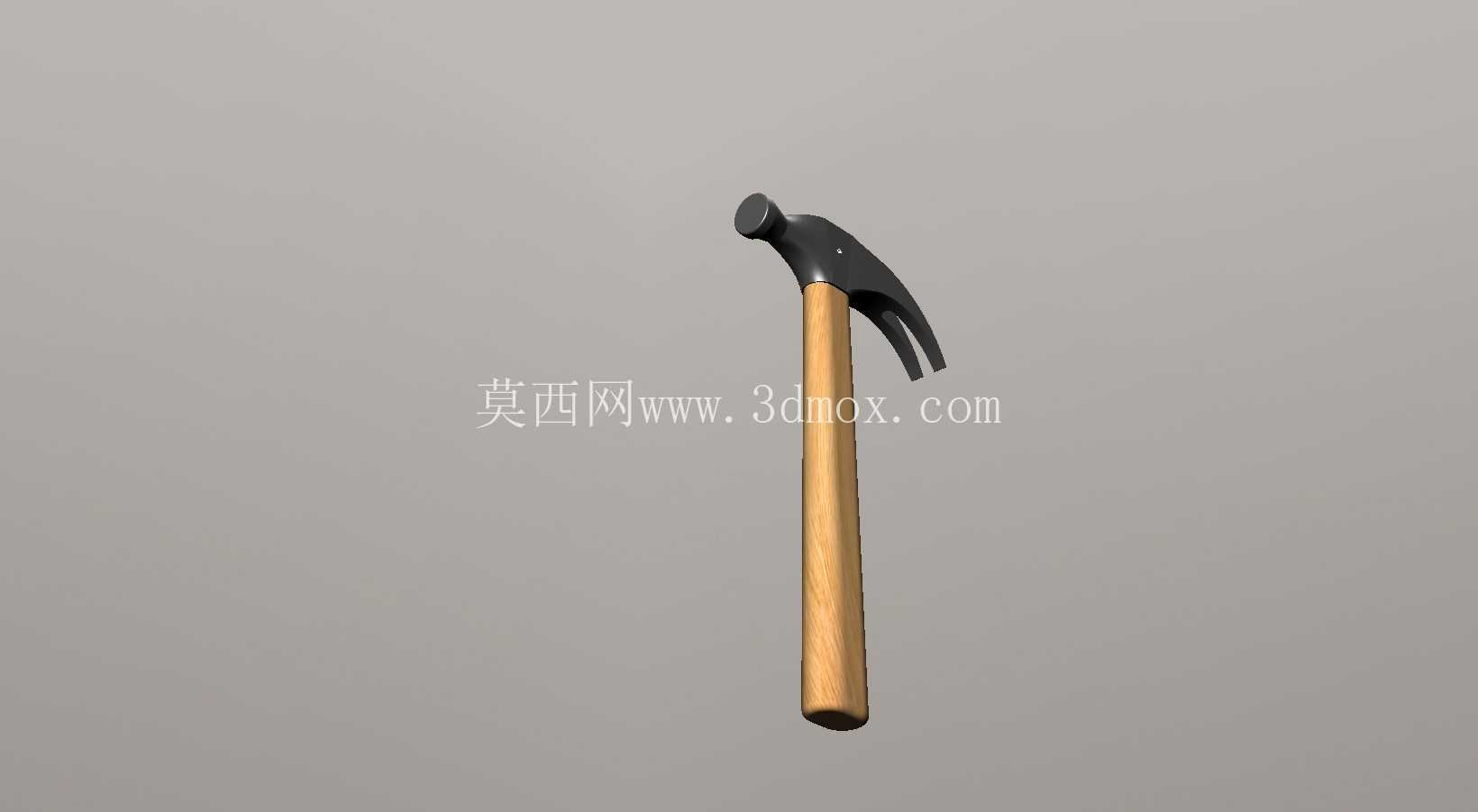

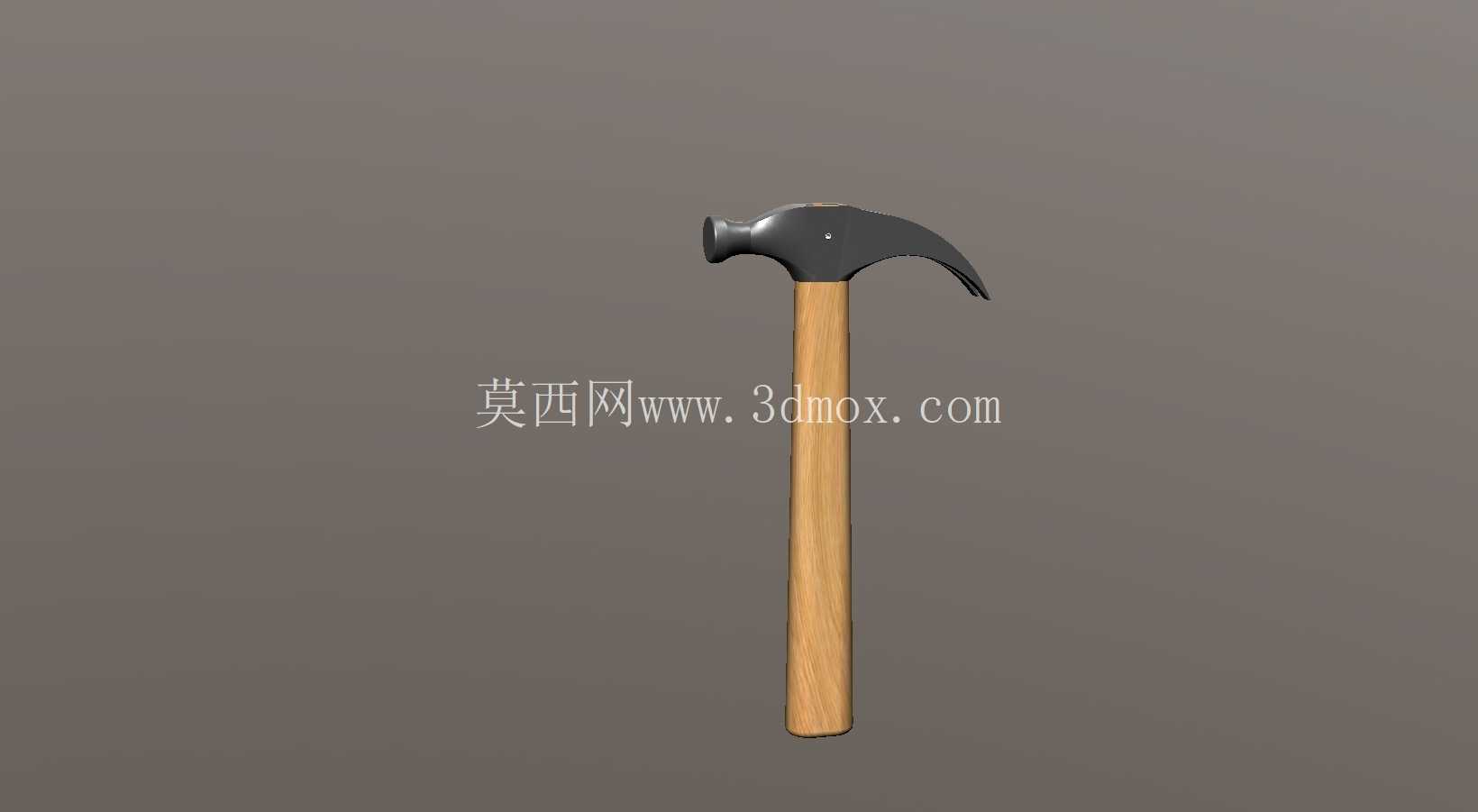

木柄羊角锤组合式结构三维设计

　　日常机械装配、建筑木作、设备检修场景里，羊角锤是出现频率极高的手动敲击工具，这套结构拆分了锤头、木质手柄、连接销钉三个独立部件，完全还原实物的装配逻辑与受力设计逻辑。先从安装边界说起，锤头的敲击端面做了微弧倒角处理，没有尖锐棱边，日常敲击铁钉、冲子、小型装配冲头的时候，不会因为棱边应力集中崩裂工件表面，也能避免敲击时接触面打滑偏移；羊角端的拔钉开口做了渐变式楔角，开口根部的圆弧过渡刚好适配不同直径的钉帽，从1.5mm的小铁钉到6mm的建筑圆钉都能卡入，拔钉时的力臂长度经过测算，手握手柄末端发力时，不需要额外加接套管就能撬动常规长度的圆钉，不会出现力臂过短导致拔钉费力、或者力臂过长导致锤体变形的问题。

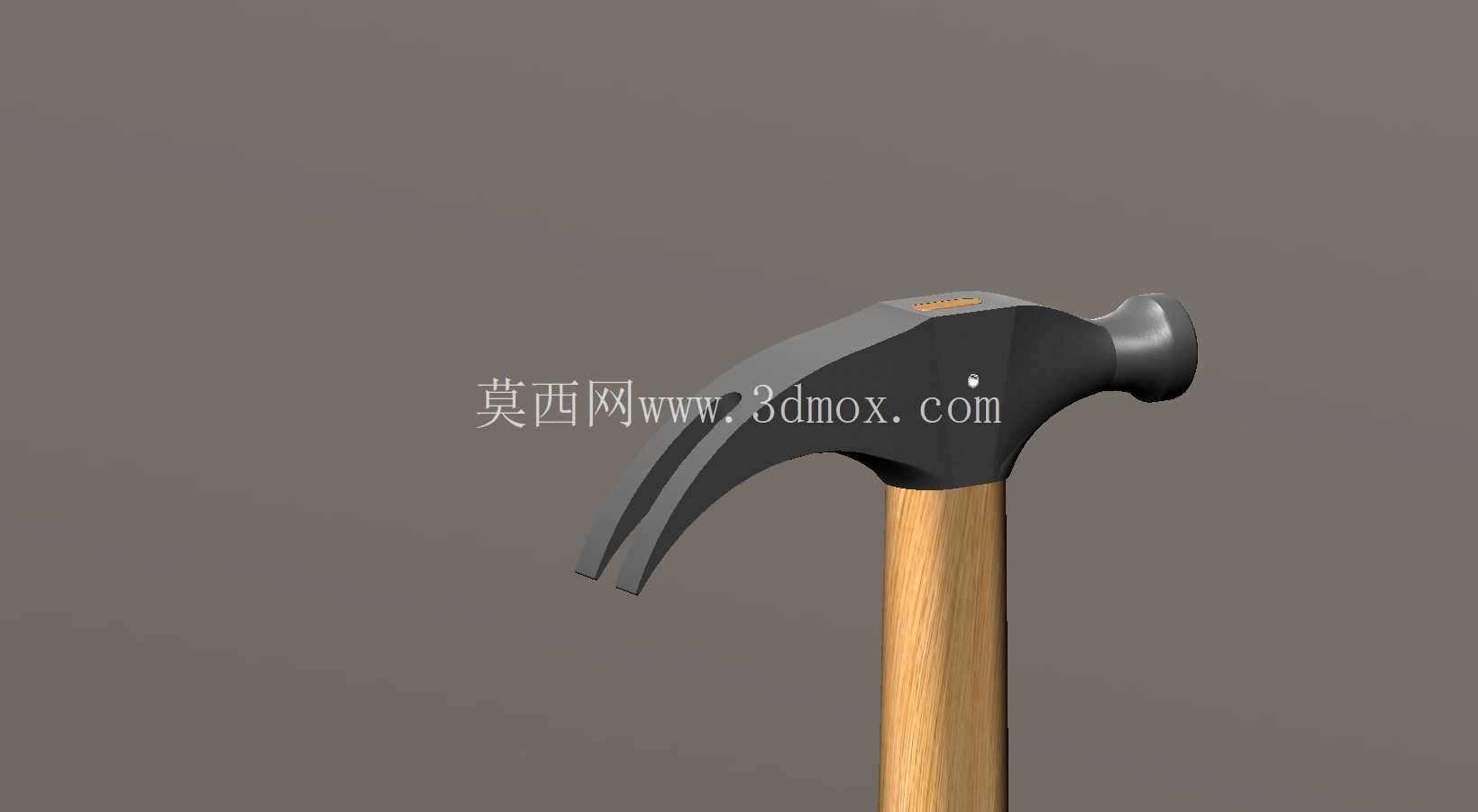

　　锤头与木柄的连接采用了传统的楔紧加销钉双重固定结构，木柄的安装端做了上宽下窄的锥度，和锤头的安装锥孔完全贴合，装配时从锤头顶部打入木楔撑开柄端，再横向穿入金属销钉锁死，完全避免使用过程中锤头松动飞出的安全隐患，这部分的建模还原了锥面的配合公差，销钉孔的位置刚好穿过木柄被楔紧的膨胀段，不会因为长期敲击震动出现销钉剪切断裂的问题。木柄的外形做了符合人手握持的弧度处理，握持段的直径从靠近锤头端向末端逐渐收窄再微微加粗，表面没有尖锐棱角，长时间握持敲击不会硌手，手柄的长度控制在常规手动工具的合理区间，既保证敲击时的挥锤行程足够，又不会因为过长导致狭小空间内操作受限。

　　从实际使用的功能特性来看，锤头的材质采用高碳钢的实体建模逻辑，密度参数对应实际钢材属性，木柄采用硬木材质的密度设定，整体重心落在锤头靠近敲击面三分之一的位置，挥锤时的惯性集中在敲击端，不会出现头轻脚重导致敲击力度不足的问题。设计过程中特意规避了很多廉价锤子的结构缺陷：比如锤头安装孔没有做直角台阶，避免应力集中导致锤头从孔位处开裂；羊角端的尖端做了加厚处理，拔钉时不会因为受力过大出现尖端弯折；木柄与锤头的结合面没有留多余缝隙，避免使用过程中木屑、灰尘进入缝隙导致配合松动。

　　这套模型的拆分结构完全可以直接用于手动工具的结构教学、五金产品的改型设计参考，每个部件的配合面都做了公差预留，不管是做3D打印的实物验证，还是做铸造工艺的开模参考，都能直接提取对应的尺寸参数，不需要再做二次结构修正。日常设备维保场景里，这种羊角锤除了敲击、拔钉的基础功能，锤头的侧面还可以临时充当小垫铁，用于轻敲小型零件校正位置，木柄的绝缘属性也适合在低压电气装配场景使用，不会像全金属手柄那样存在触电隐患。建模时特意还原了锤头表面的细微倒角和木柄的自然纹理走向，不是完全光滑的理想化模型，更贴近量产实物的实际加工状态，连接销钉的两端做了铆接处理的结构还原，和实际生产中的装配工艺完全一致，没有出现简化结构导致的装配逻辑错误。
