木柄羊角锤组合式五金工具结构

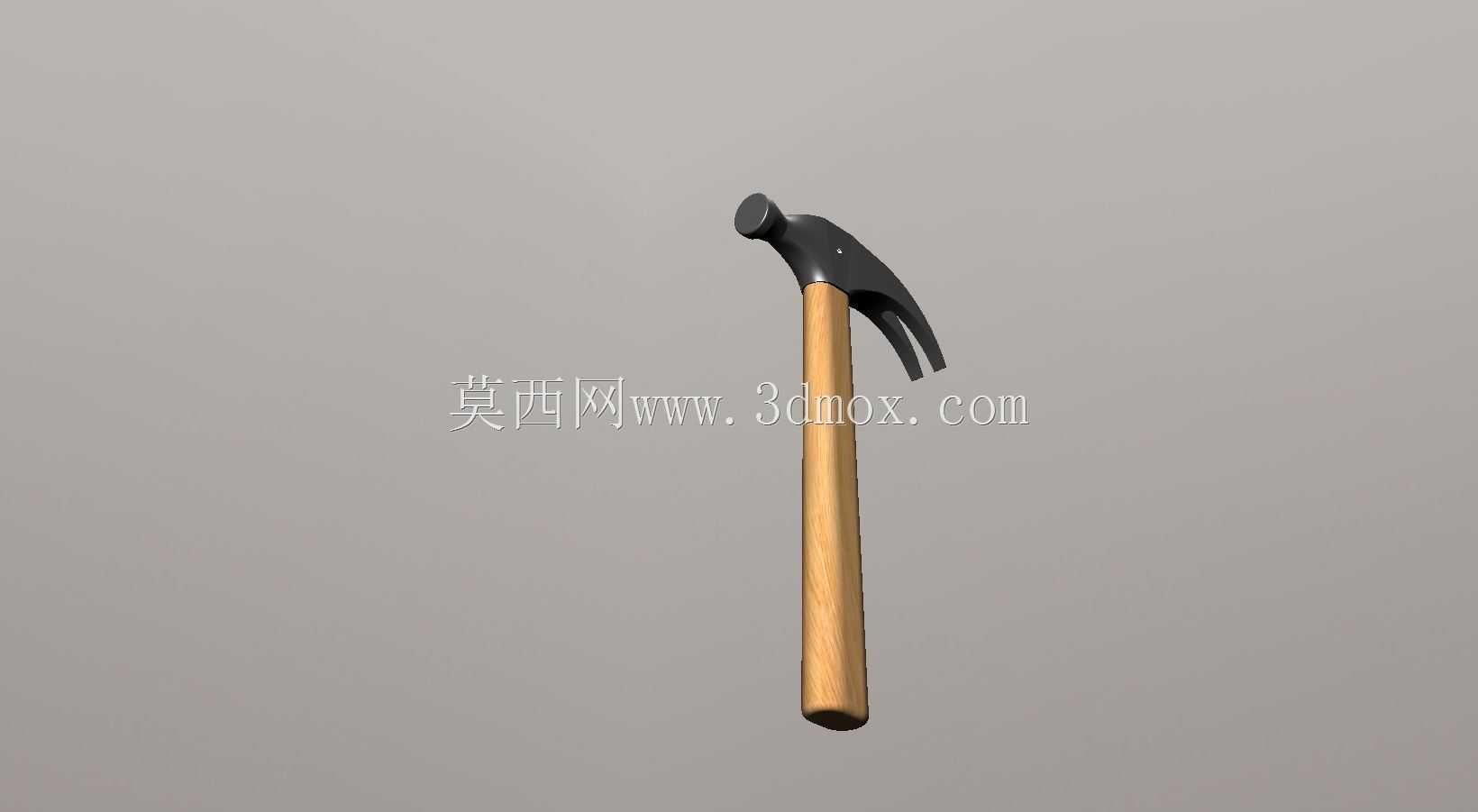

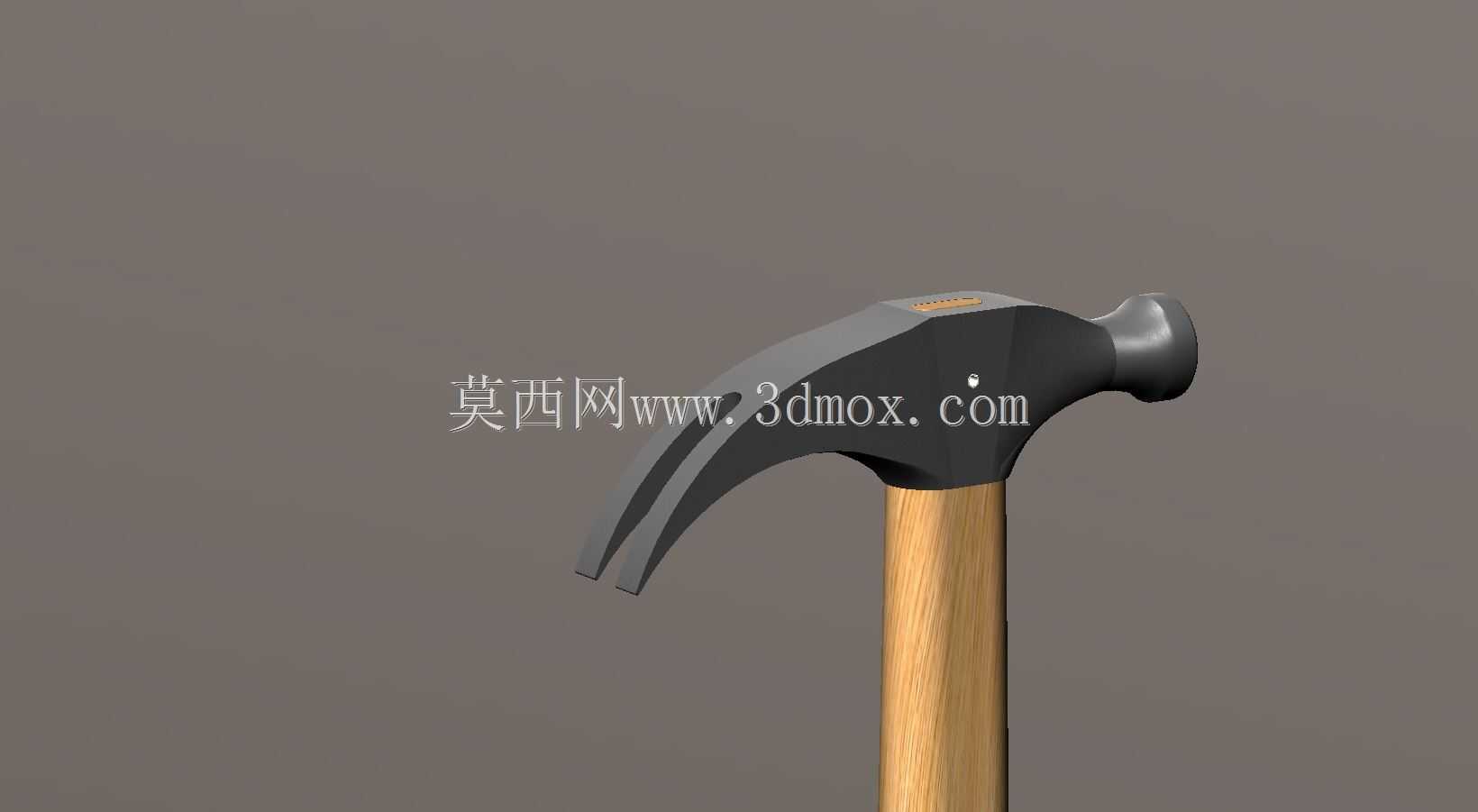

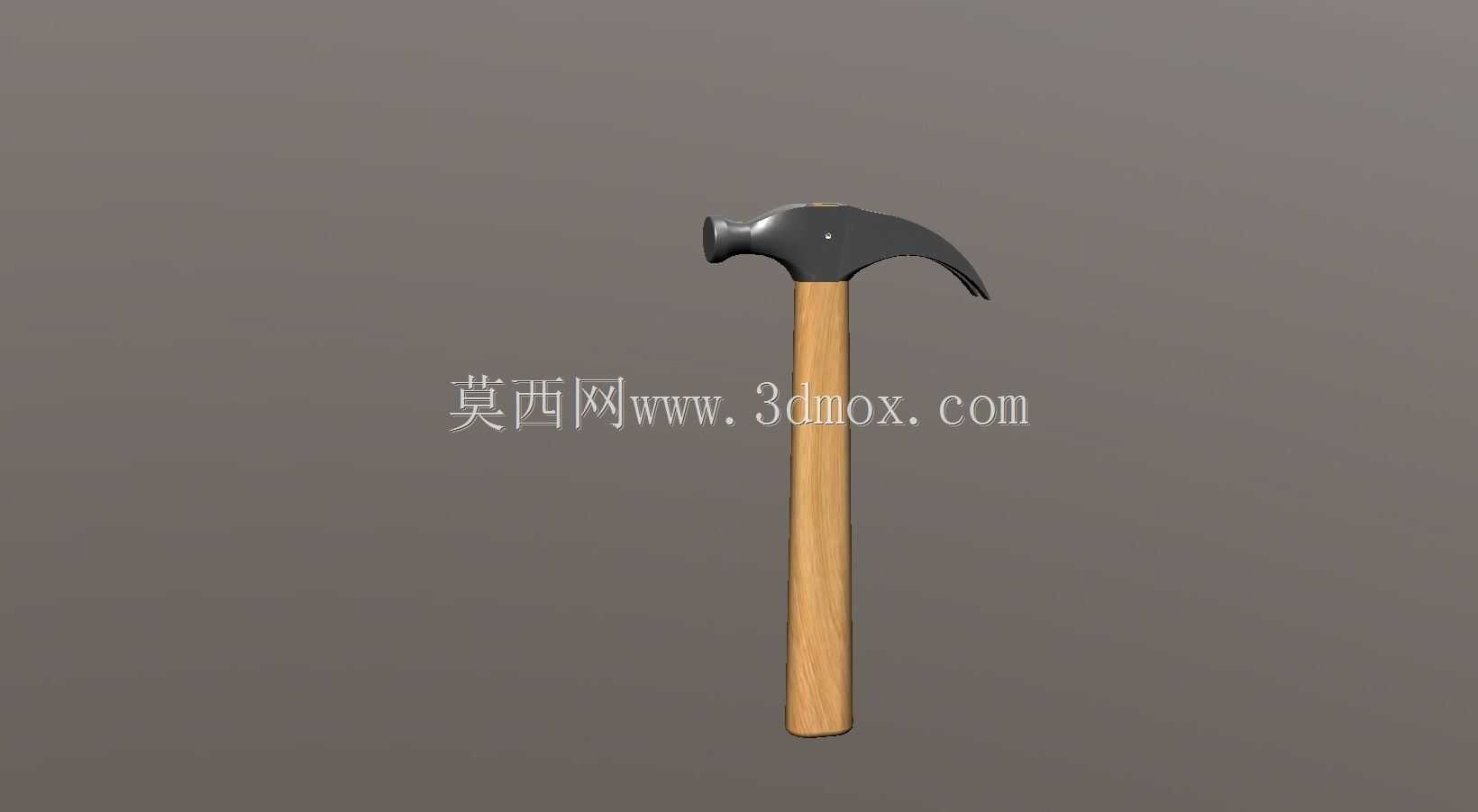

　　日常设备维保、木工作业、现场装配场景里，手锤是随身工具组里不可替代的敲击类器具，这款羊角锤采用锤头、木柄、锁紧销三部分组合的结构设计，区别于一体铸造成型的手锤，分体式结构可单独更换损耗部件，降低长期使用的耗材成本。锤头部分采用高碳钢锻造的羊角造型，一端为平面敲击工作面，做了轻微的弧面倒角处理，避免敲击时边缘崩损工件表面，另一端为V型开叉起钉结构，开叉角度经过反复校核，既可以卡入不同直径的圆钉帽下方，撬动时的力臂长度也能保证单人手部施力即可拔出常规长度的建筑圆钉，不需要额外加接延长杆。锤头的中心安装孔做了带锥度的设计，与木柄装配端的锥度完全匹配，装配时从手柄端部敲入即可实现初步胀紧，再通过手柄端部的横向销孔穿入金属锁紧销，

　　避免大力敲击时锤头从手柄端飞出，符合手动工具的安全设计要求。木柄部分选用硬杂木材质，握持段做了符合人体手部抓握的椭圆截面，靠近锤头的位置做了加粗过渡，避免敲击时应力集中导致手柄根部断裂，手柄表面做了打磨光滑处理，没有尖锐毛刺，长时间握持作业不会磨伤手掌。从安装边界来看，锤头总长度控制在常规16oz手锤的尺寸区间，敲击面直径适配日常敲击钉子、錾子、小型工件校正的作业需求，木柄总长度符合成年男性单手握持的最佳力臂范围，既不会因为手柄过短导致敲击力矩不足，也不会因为过长影响狭小空间内的作业灵活性。在实际建模过程中，锤头部分的曲面过渡要重点处理羊角开叉处的圆角，避免应力集中导致的结构强度不足，安装锥孔的同轴度需要严格控制，

　　保证和木柄装配后不会出现偏心，否则敲击时会出现偏载，不仅影响敲击精度，长期使用还会导致手柄断裂。锁紧销的位置设置在木柄穿出锤头的最外端，销孔直径和木柄上的预制孔完全匹配，装配后销子两端做铆边处理，不会在使用过程中松脱。这款手锤的结构可以覆盖家装木工、设备检修、五金装配、现场安装等多个场景的使用需求，敲击端可以完成钉子打入、小型工件整形、配合錾子进行薄板切割等作业，羊角端可以完成起钉、狭小空间内的构件撬动、临时拔取销钉等操作。不同于一体式钢柄手锤，木柄的减震性能更优，长时间连续敲击作业时，手部受到的反震力更小，能降低作业人员的手部疲劳感，同时木柄在低温环境下不会像塑料柄一样出现脆化问题，适配不同温湿度的作业环境。

　　建模时需要注意锤头部分的热处理区域划分，敲击面和羊角起钉部位需要做局部淬火处理，保证工作面的硬度，而锤头中间的安装孔部位保持适当的韧性，避免大力敲击时出现整体断裂。木柄的纹理走向要顺着手柄长度方向，不能有横向节疤，否则受力时容易从节疤位置断裂，装配前木柄需要做浸油处理，提升木材的防潮性能，避免在潮湿环境下使用出现腐烂变形。整体结构没有多余的复杂零件，拆解维护方便，当木柄出现断裂或者锤头敲击面出现过度磨损时，只需要敲出锁紧销，更换对应部件即可重新投入使用，不需要整体报废，符合手动工具的耐用性设计要求。在三维装配过程中，要模拟实际敲击时的受力状态，校核锥面配合的抱紧力是否足够，锁紧销的剪切强度是否能承受大力敲击时的轴向冲击力，避免出现锤头飞出的安全隐患。
