深沟球滚动轴承装配结构三维数模

　　在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围最广的支撑类零件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端、中小型减速机的输入输出轴定位，再到农用机械、工程机械的旋转铰接点位，都能见到这类标准件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，减少动力传递过程中的损耗，同时约束轴的径向与轴向窜动，保证轴上安装的齿轮、带轮、叶轮等零件始终处于设计要求的运转位置，避免因轴系偏移引发的零件磨损、振动超标、传动精度失效等问题。

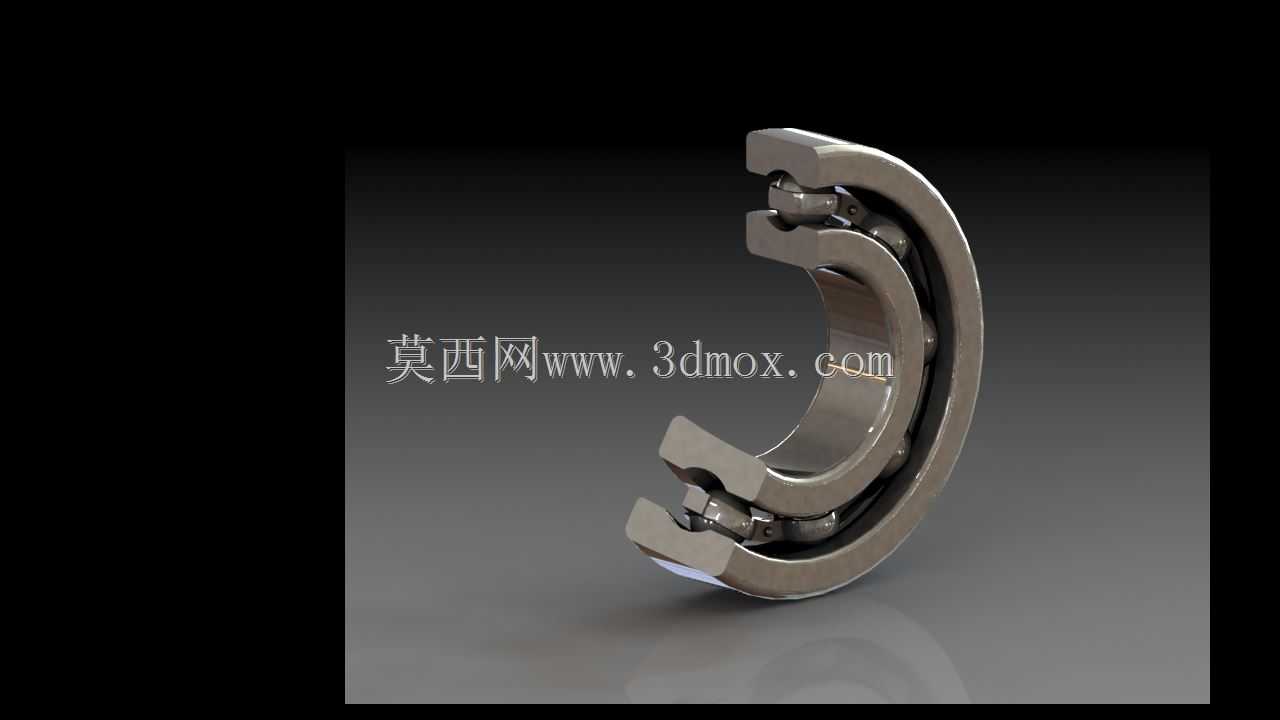

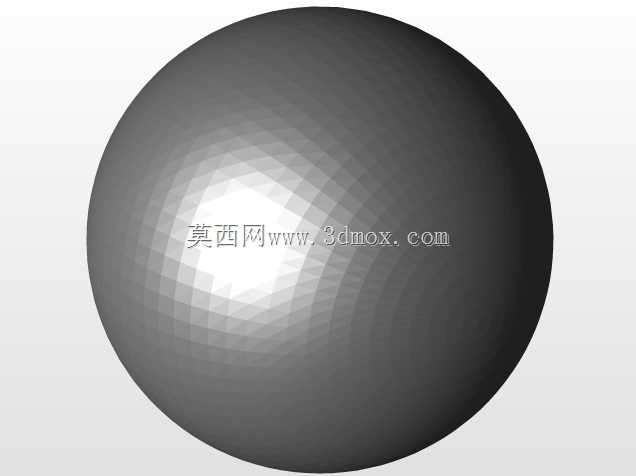

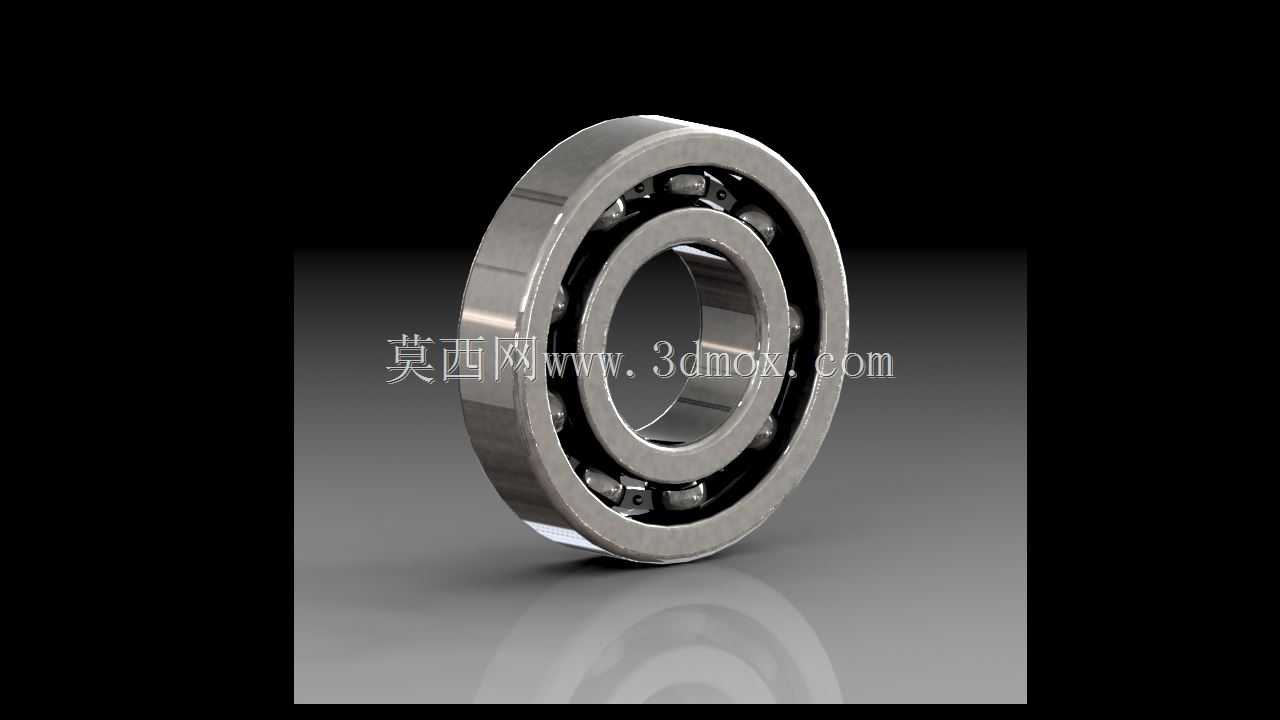

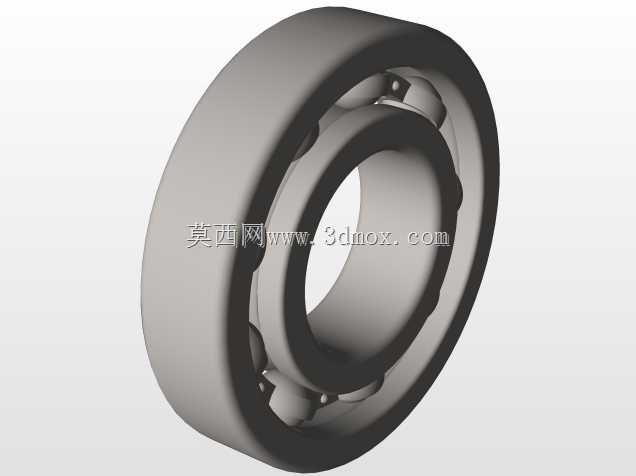

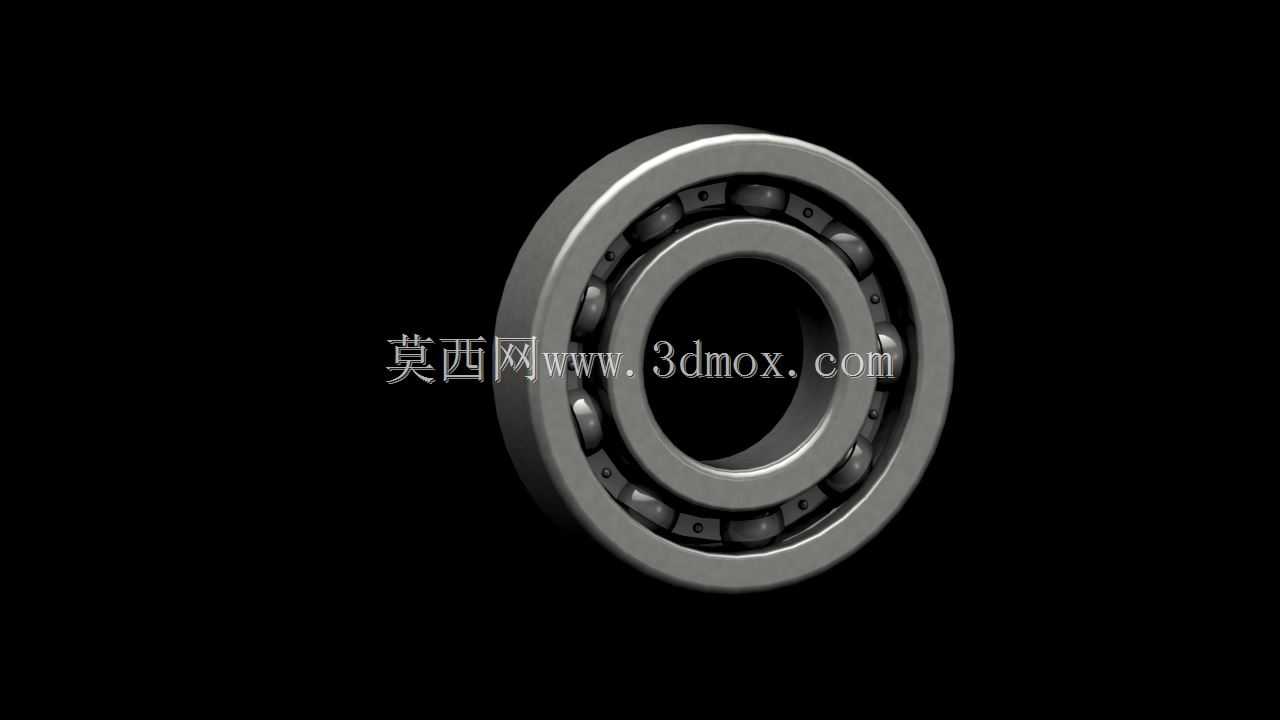

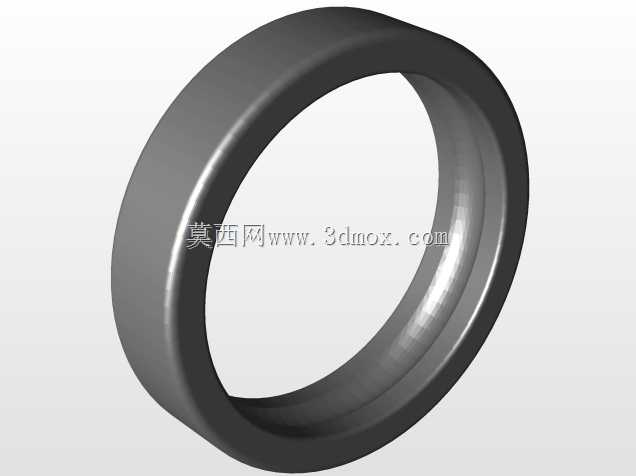

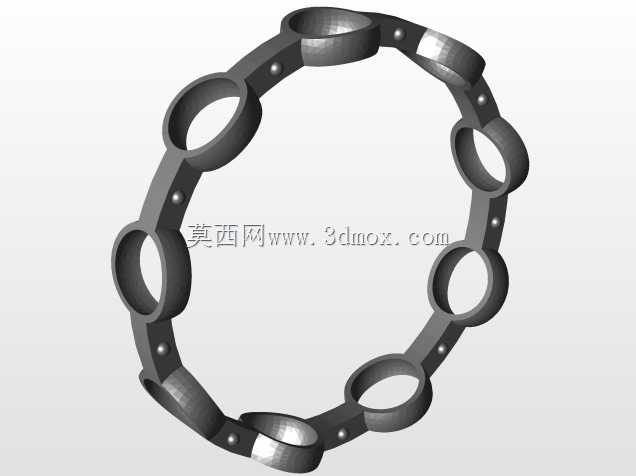

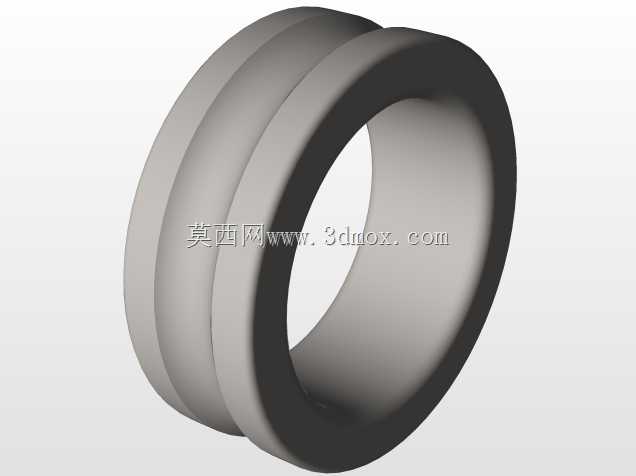

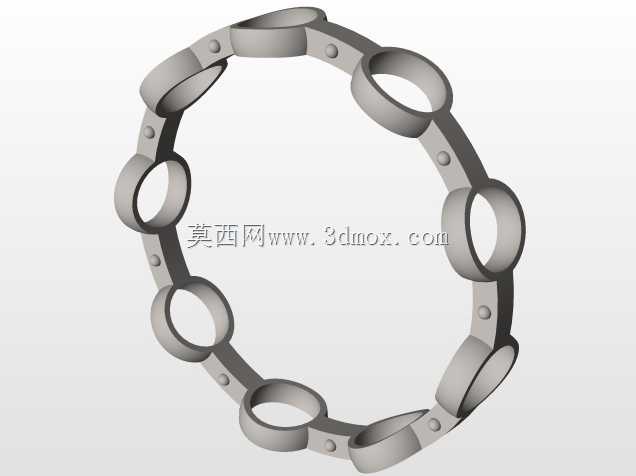

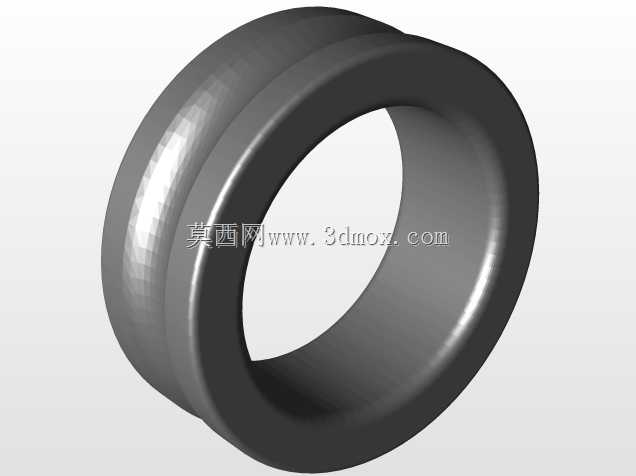

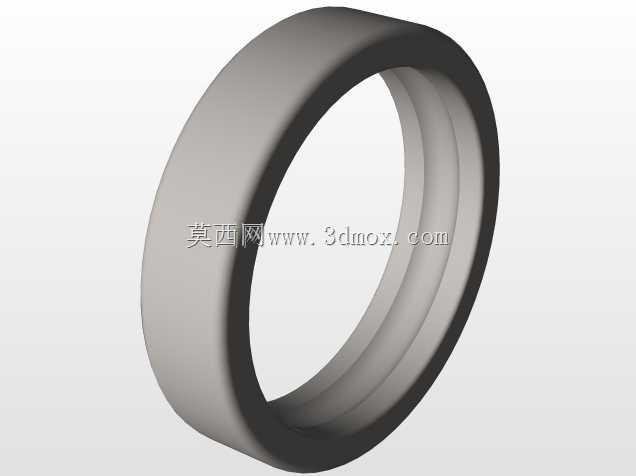

　　这套装配结构的设计完全遵循常规深沟球轴承的成熟构型逻辑，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与轴采用过盈配合安装，随轴同步旋转，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时为点接触状态，既降低滚动摩擦阻力，又能均匀承受径向载荷。外圈与设备的轴承座孔采用过渡或小间隙配合，多数工况下外圈保持固定，部分特殊工况下外圈也可随旋转部件同步转动，外圈内侧的滚道与内圈滚道曲率匹配，为钢球提供外侧滚动轨道。滚动钢球均匀分布在内外圈滚道形成的环形空腔内，是传递载荷的核心元件，钢球的直径、数量直接决定了轴承的额定动载荷与静载荷能力，钢球尺寸一致性误差控制在微米级，避免运转过程中出现载荷集中在个别钢球上的情况，延长整体使用寿命。保持架的作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正确运动，在轴承无载荷区域引导钢球顺利进入承载区，改善轴承内部的润滑与散热条件。

　　从安装边界来看，这类轴承的轴向尺寸紧凑，径向截面尺寸远小于同载荷等级的滑动轴承，非常适合安装空间受限的紧凑型设备设计场景。安装时需要注意轴肩与轴承座孔挡肩的尺寸设计，轴肩高度不能超过内圈的倒角高度，座孔挡肩高度不能超过外圈的倒角高度，否则会导致轴承无法安装到位，也会给后续拆卸维护造成困难。同时配合面的加工粗糙度、形位公差需要符合对应精度等级的要求，轴颈的圆柱度误差、座孔的同轴度误差必须控制在允许范围内，否则安装后轴承会出现预紧力不均、滚道局部应力过大的问题，大幅缩短使用寿命。

　　在实际选型应用中，这类轴承主要承受径向载荷，也可在径向游隙适当加大的情况下承受一定的轴向载荷，当径向游隙调整到较大范围时，其接触角会随之增大，可承受更大的双向轴向载荷，在转速较高、不适合使用推力球轴承的场景下，可用来替代推力轴承承受纯轴向载荷。日常运维中，这类轴承的润滑方式分为脂润滑与油润滑两种，低速重载工况多采用脂润滑，润滑脂的填充量一般控制在轴承内部空腔的三分之一到二分之一，填充过多反而会增大运转阻力、引发温升过高；高速工况则采用油润滑，通过循环油带走运转产生的热量，同时带走磨损产生的微小金属碎屑，保证滚道与钢球接触面的清洁。

　　建模过程中，需要严格保证滚道曲率与钢球直径的匹配关系，保持架的兜孔间隙需要符合实际装配要求，既不能间隙过小导致钢球卡滞，也不能间隙过大导致钢球分隔不均。装配完成后需要验证钢球在滚道内的滚动自由度，确保旋转过程中无干涉，内圈与外圈的同轴度误差控制在建模精度允许范围内，还原真实轴承的运转状态，为后续的整机装配、运动仿真、干涉检查提供准确的数模支撑。很多新手工程师在做整机设计时，往往会忽略轴承安装的配合公差要求，直接将轴承内圈与轴设为间隙配合，导致轴运转时内圈与轴发生相对滑动，磨伤轴颈；或是将外圈与座孔设为过盈配合，导致轴承安装后游隙过小，运转时温升过快抱死，这些细节都需要在设计阶段结合实际工况载荷、转速、工作温度等参数综合考量，选择合适的配合等级与游隙组别。
