大型探测车集成驱动轮组结构设计

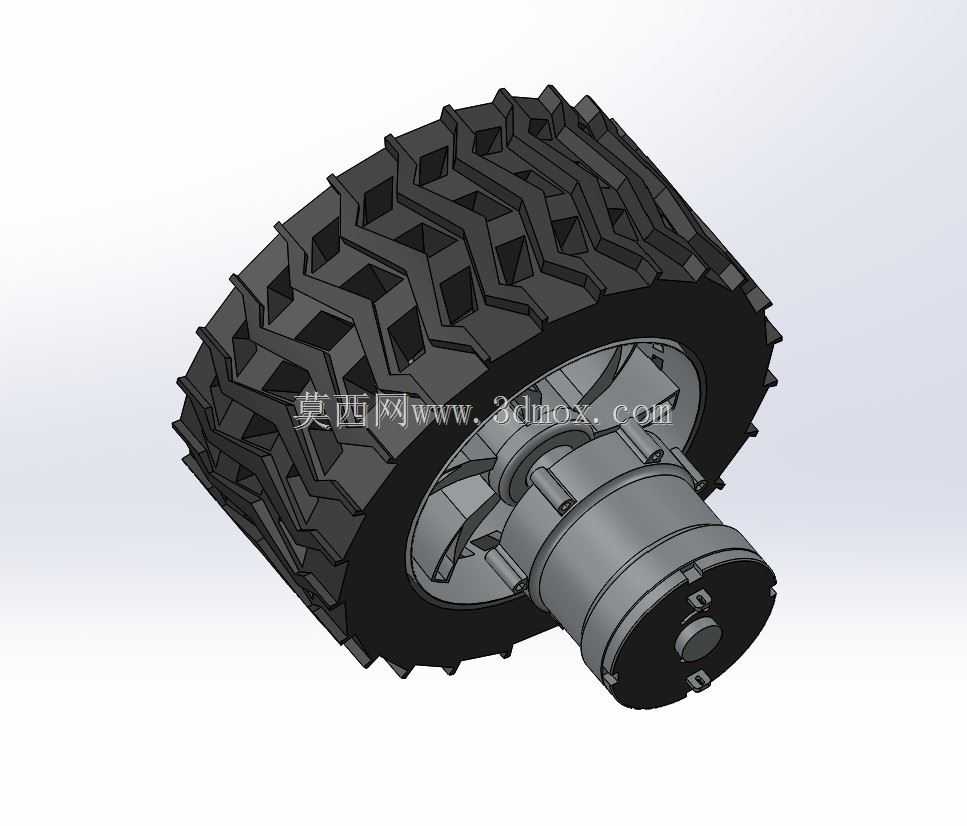

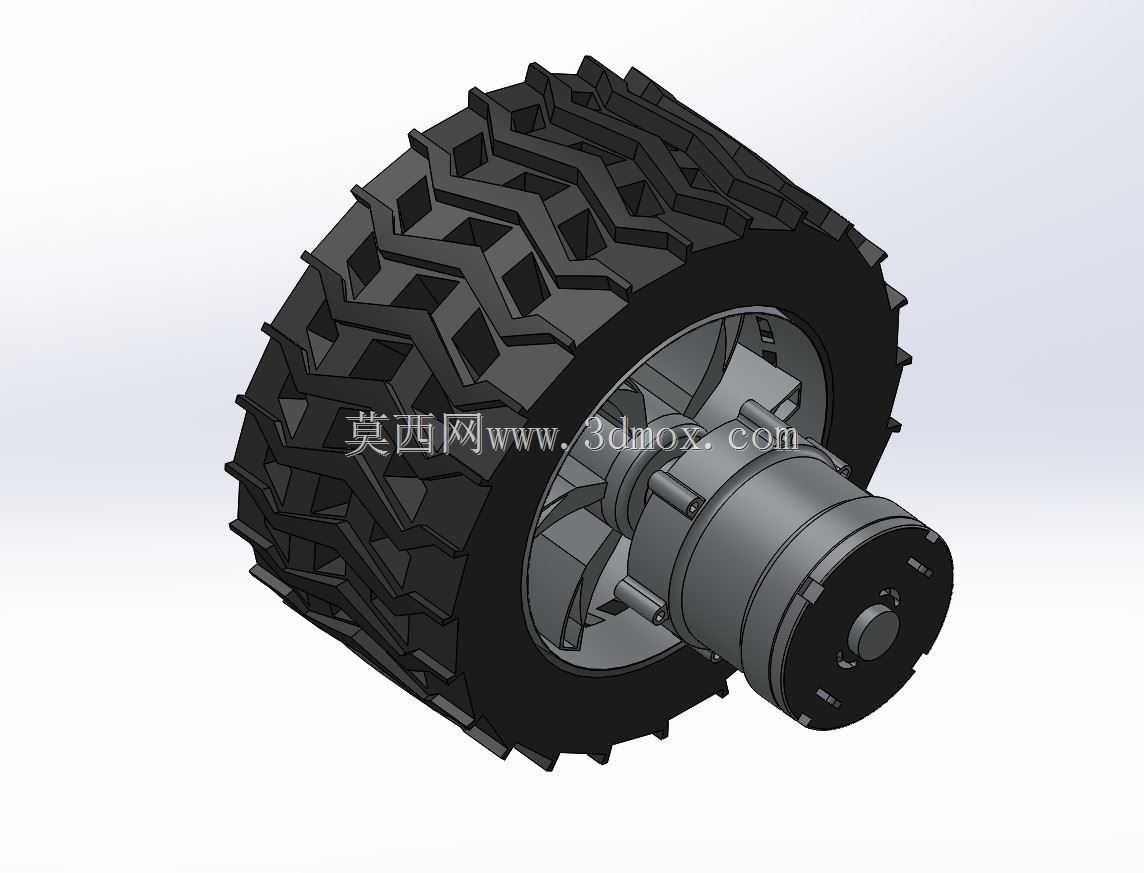

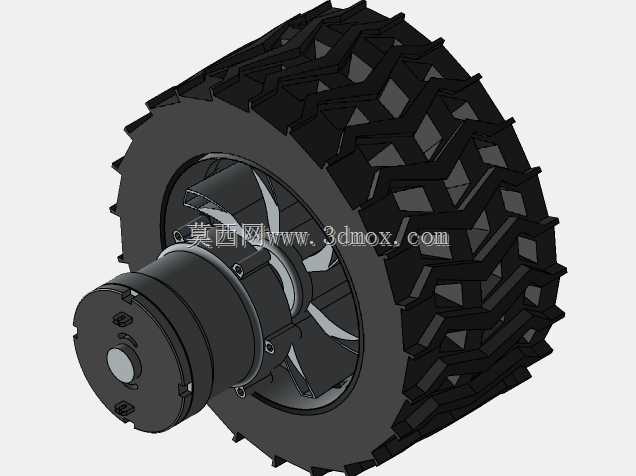

　　这套轮组总成面向非铺装复杂地形的无人探测作业场景设计，核心适配大载荷野外探测车的行走驱动需求，可直接作为探测平台的行走执行单元，承担整车行进、越障、转向过程中的动力传递与载荷承载功能。从结构布局来看，轮组采用驱动单元与轮毂集成式设计，将减速驱动结构直接内嵌于轮毂腔体内部，省去了传统布局中传动轴、外置减速箱的冗余连接环节，既压缩了轮组整体的轴向占用空间，也减少了动力传递路径上的连接损耗，同时降低了外置传动结构在野外复杂环境下被碎石、沙尘侵入损坏的风险。

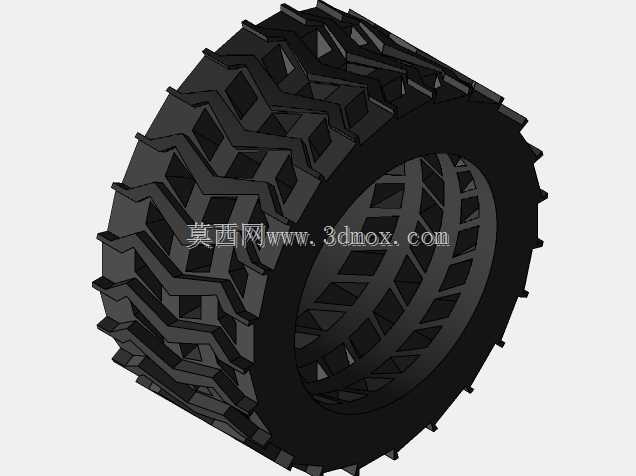

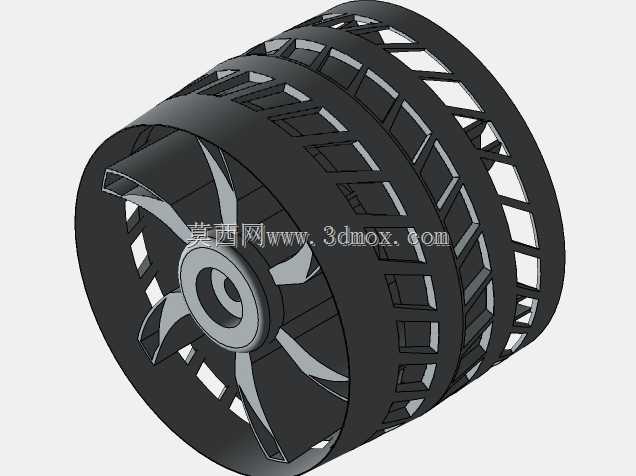

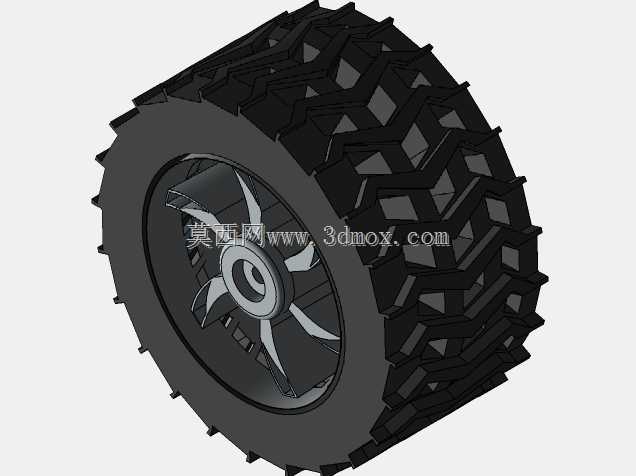

　　轮胎部分采用深块状越野胎面花纹设计，胎块凸起高度大、沟槽宽度充足，在松软沙土、碎石坡面、凹凸硬岩等不同路面条件下，都能通过胎块的嵌入咬合获得足够抓地力，避免探测车在非铺装路面行进时出现打滑陷车问题；轮胎胎体采用宽断面设计，可有效降低接地比压，减少在松软沙土地面的沉陷量，提升复杂地形通过性。轮毂与驱动单元的连接采用法兰式周向固定结构，配合径向定位止口保证传动同轴度，安装时仅需将轮组的驱动端固定法兰与探测车的悬挂摆臂安装座对接，锁紧周向连接螺栓即可完成装配，安装边界清晰，不需要额外设计定制转接结构，可适配多数中型探测平台的悬挂安装接口。

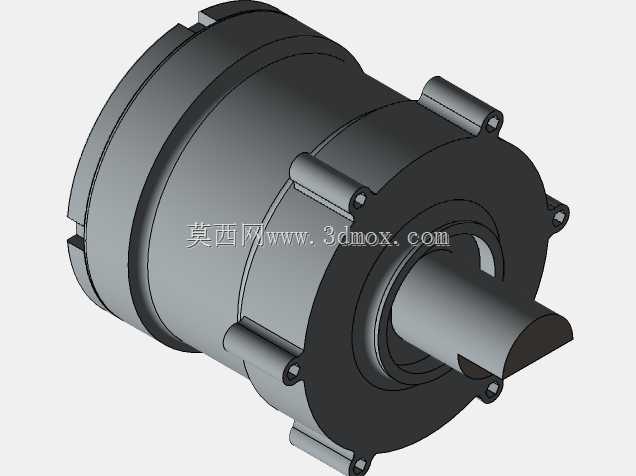

　　设计过程中优先考虑了野外作业的可靠性需求，驱动单元的外壳采用一体化密封结构，所有拼接面都预留了密封件安装槽位，可有效阻挡野外环境下的沙尘、泥水侵入内部传动结构，延长轮组在无维护条件下的连续作业时长。轮组的载荷传递路径经过优化，地面冲击载荷从轮胎传入后，经轮毂、内置承载轴承直接传递到悬挂连接端，驱动轴仅承担扭矩传递功能，不承受径向冲击载荷，大幅降低了驱动轴受交变冲击断裂的风险。胎面的花纹块排布采用错峰布局，可有效降低轮组滚动过程中的周期性振动，减少振动传递到车载探测传感器的干扰，保证探测设备在行进过程中的数据采集稳定性。

　　轮组的整体径向尺寸经过匹配设计，可满足300毫米以下高度垂直障碍的跨越需求，同时胎侧的弹性变形量经过校核，在承受额定载荷时胎侧变形量控制在合理区间，既可以缓冲地面颠簸冲击，也不会因为变形量过大导致胎体与周边悬挂结构发生运动干涉。内置驱动单元的输出端与轮毂采用花键连接，可传递大扭矩的同时，允许轮毂在受冲击时产生微小的角度偏转，抵消部分冲击载荷对传动齿面的损伤。整个轮组的零部件拆分逻辑清晰，轮胎、轮毂、驱动单元、密封端盖都可单独拆卸更换，野外作业时若出现单个部件损坏，不需要整体更换轮组，仅需替换故障零件即可快速恢复行走能力，大幅降低野外作业的后勤保障压力。在三维建模过程中，所有配合面都按照实际加工公差要求预留了合理的配合间隙，密封结构的压缩量、轴承的安装预紧量都按照工程实际参数设置，模型可直接用于后续的工程出图、样机试制环节，不需要做大幅度的结构调整。
