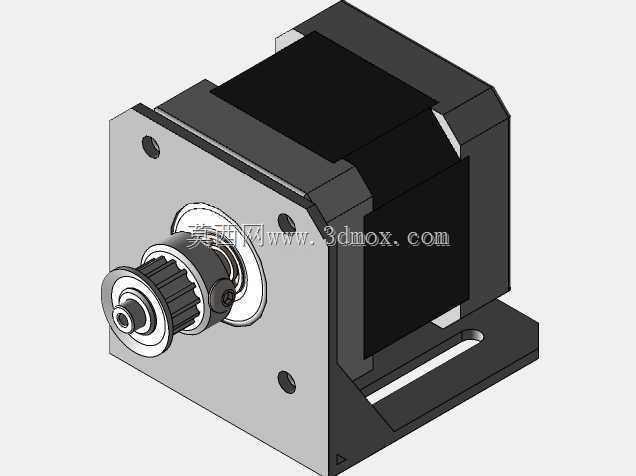

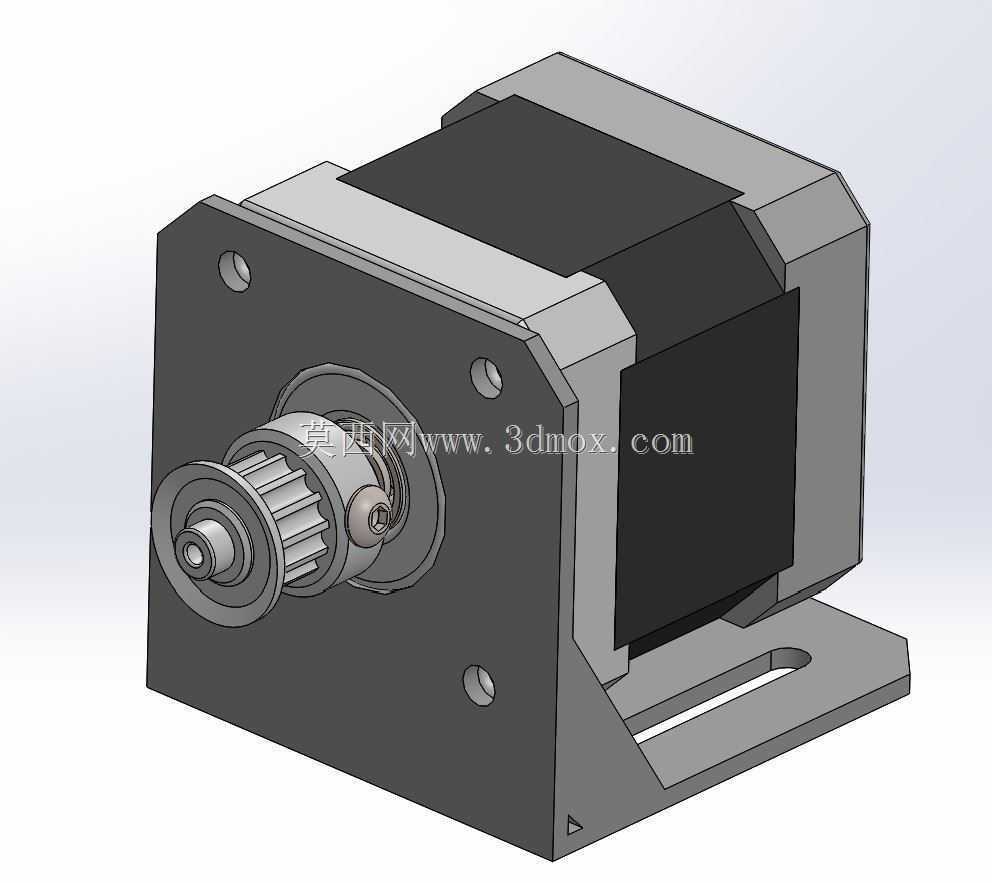

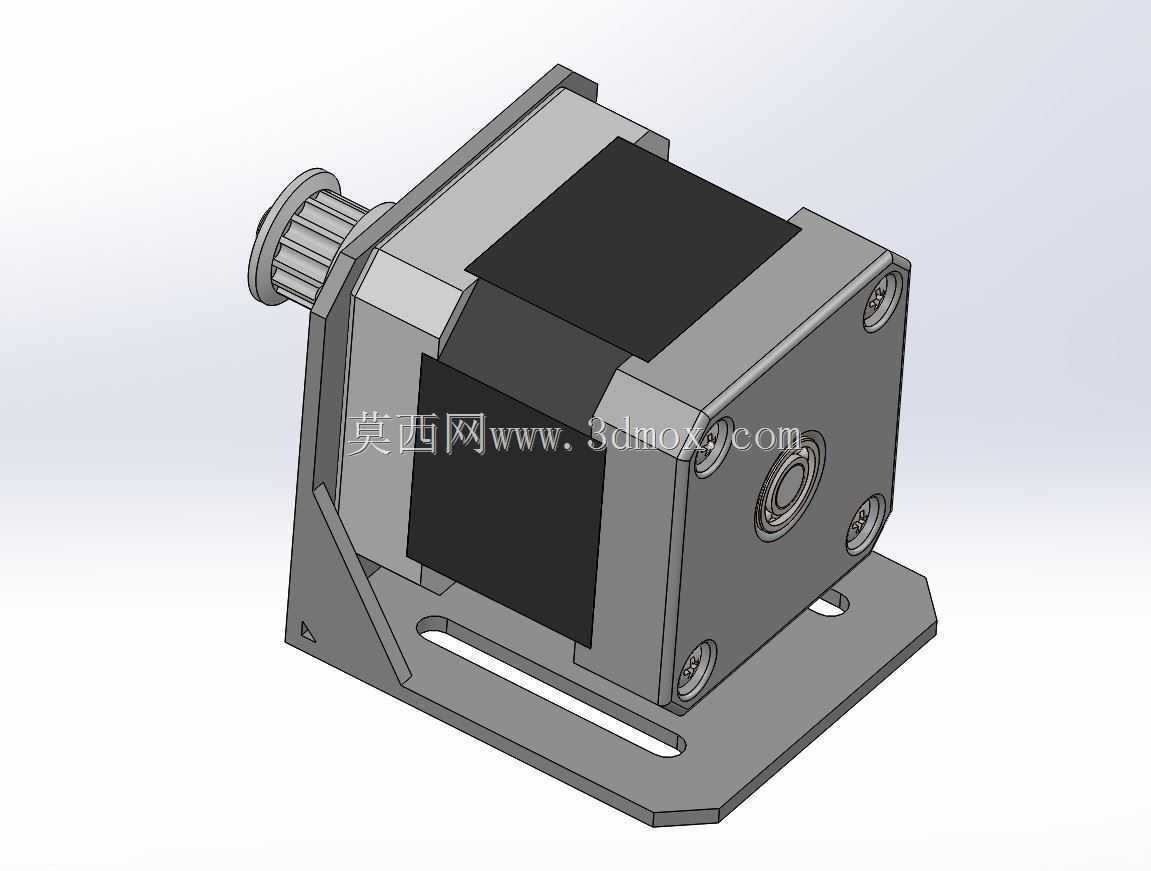

带安装夹具同步轮的NEMA17步进电机结构

　　在桌面级自动化设备、小型数控雕铣装置、3D打印运动轴、实验室小型送料机构这类对安装空间、传动精度有明确要求的场景里，NEMA17规格步进电机是应用频次极高的动力元件，但常规裸电机在实际装机时往往需要额外搭配安装支架、输出端传动件，零散的零件选型、配合公差匹配往往会占用结构工程师不少的设计校核时间，这套整合了安装夹具与输出同步轮的步进电机结构，就是针对这类实际装机痛点做的整合化设计。

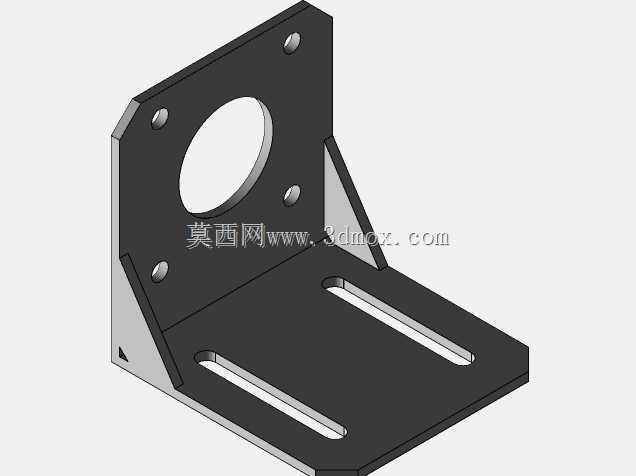

　　从实际功能层面看，这套结构保留了NEMA17步进电机本身的步距精度与输出扭矩特性，输出端预装的同步带轮可以直接和对应节距的同步带啮合，省去了单独选型带轮、校核轴孔配合、设计紧定螺钉位置的步骤，电机本体配套的L型安装夹具，直接在底座上加工了长圆形安装腰孔，不需要额外设计转接板就可以直接固定在设备的铝型材安装面上，腰孔的长度预留了足够的张紧调节余量，安装时可以顺着腰孔方向微调电机位置，就能实现同步带张紧度的调整，不需要额外设计张紧轮结构，能有效压缩小型设备的内部安装空间。

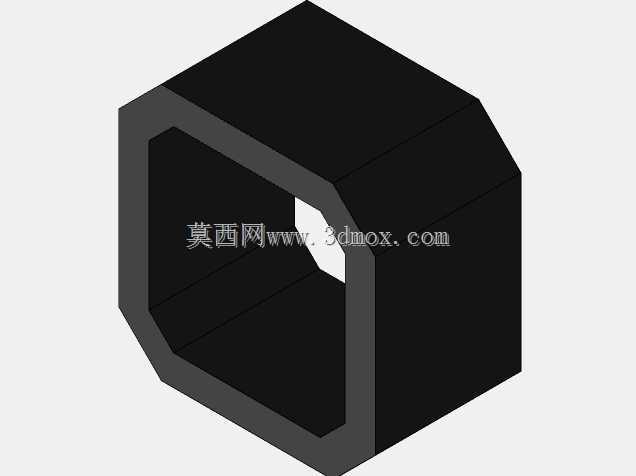

　　设计思路上没有对电机本体的内部磁路、定子转子结构做改动，所有附加结构都是围绕实际装机的便利性做的适配：安装夹具的折弯角度做了90度直角校核，和电机外壳的贴合面预留了0.1mm的装配间隙，既不会因为过盈导致安装时应力挤压电机外壳造成定子变形，也不会因为间隙过大出现电机安装后垂直度偏差，导致输出轴带轮和从动轮的平行度超差，加剧同步带的单边磨损。输出端的同步轮和电机轴的配合选用了常见的D型轴切面定位，搭配紧定螺钉顶紧轴面的固定方式，和市面上绝大多数同规格NEMA17电机的输出轴尺寸兼容，即便后续需要更换不同减速比的带轮，也不需要改动安装夹具的结构。

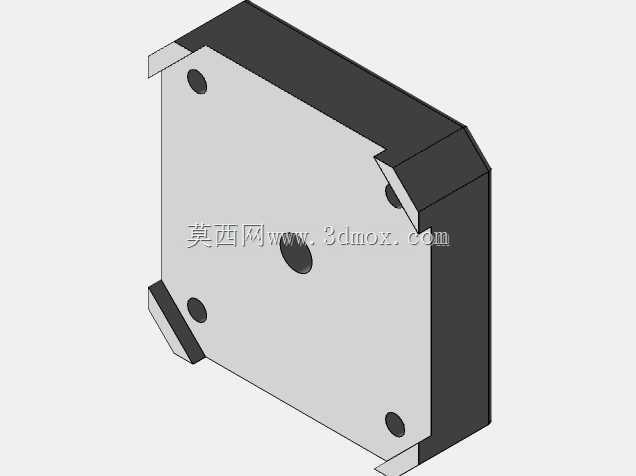

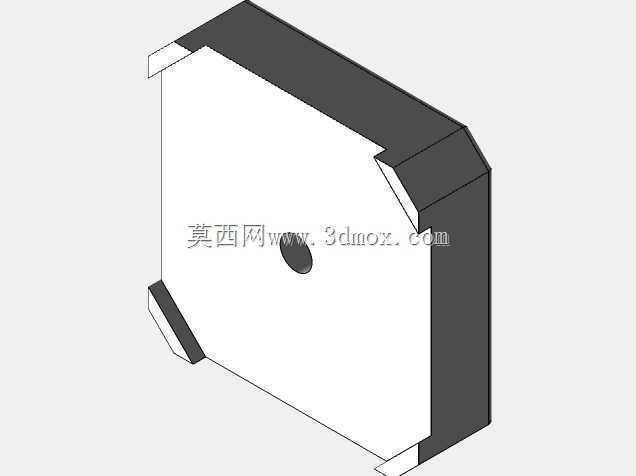

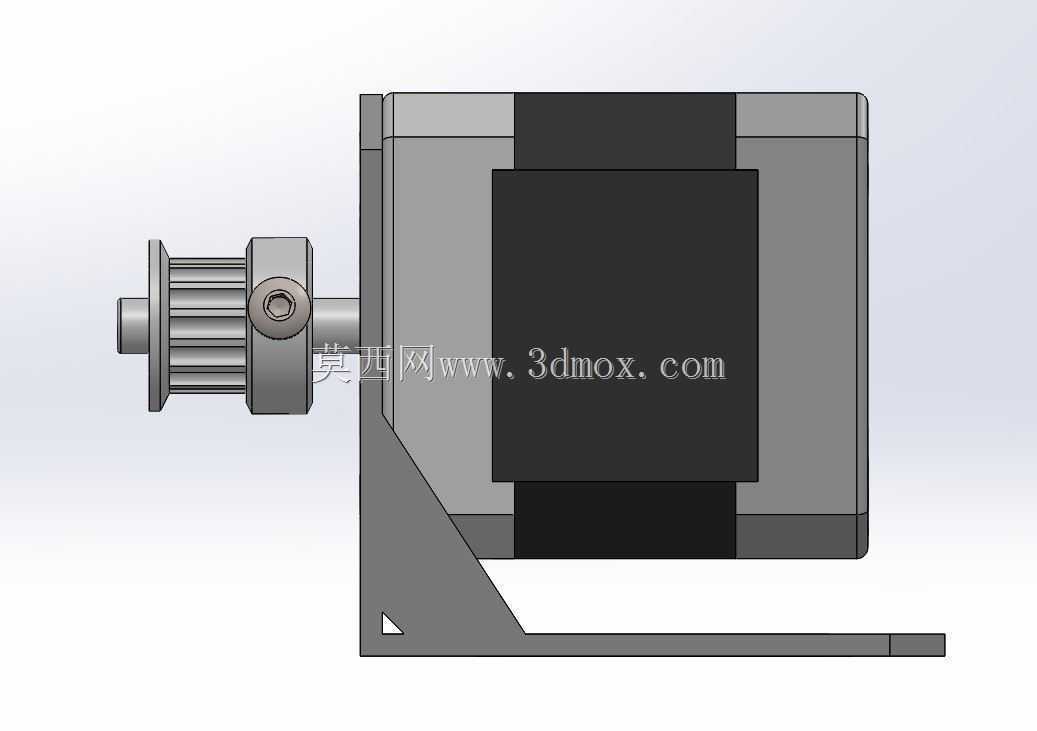

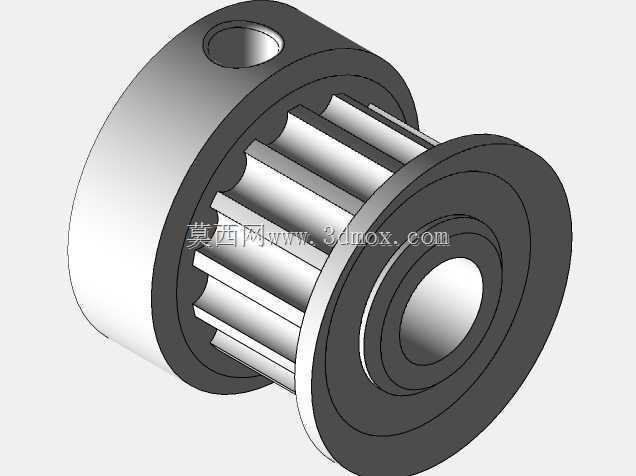

　　安装边界尺寸上，整套结构完全遵循NEMA17电机的标准安装孔位，电机本体的安装面法兰尺寸为42mm见方，和通用的NEMA17安装位完全互换，不会出现和原有设备安装孔位不匹配的问题；配套的L型夹具底座厚度为3mm，安装腰孔的宽度适配M4规格的安装螺丝，两个腰孔的中心距和常用的2020、3030铝型材槽间距匹配，安装时不需要额外打孔攻丝，直接用T型螺母就可以完成固定。输出端同步轮的齿形为常见的MXL节距，带轮的挡边高度高出带齿顶面1mm，能避免高速运转时同步带出现爬带、脱带的问题，带轮的轴向定位位置经过校核，安装后带轮的中心面和电机安装面的平行度公差控制在0.05mm以内，能有效降低传动过程中的带侧压力，延长同步带的使用寿命。

　　在实际设备选型应用时，这套整合结构尤其适合小批量设备研发阶段快速搭建运动轴，不需要单独出支架、带轮的加工图纸，直接调用模型就可以完成整体装配校核，安装时的公差累积因为在整合设计阶段已经做了匹配，相比零散采购零件自行组装的结构，装配后的传动同轴度、安装垂直度都更有保障，能减少现场装配时的调整工时。另外夹具的侧边做了倒角处理，没有尖锐的加工棱角，装配操作时不会划伤操作人员，底座的边角处也预留了扳手操作空间，拧紧紧固螺丝时不会出现工具和夹具干涉的问题。
