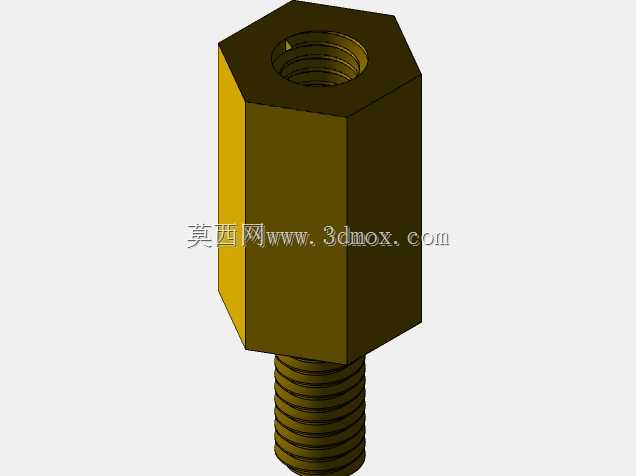

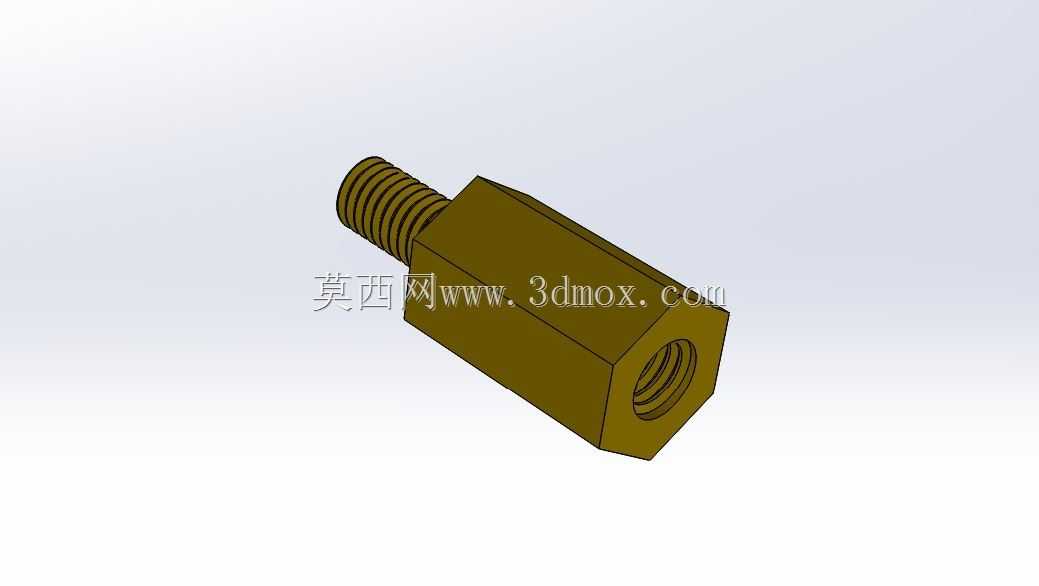

M3规格六角内外螺纹间隔连接柱

　　在电子设备装配、小型机电产品内部结构搭建、电源模块固定这类场景里，经常会遇到需要在两层板件之间留出固定间距，同时要保证连接强度、避免导电接触的需求，这类六角内外螺纹间隔柱就是针对这类场景设计的基础连接件。很多刚入行的结构工程师在做PCB板固定、小型变压器安装、传感器模块堆叠的时候，容易忽略间隔连接件的选型细节，要么选了全螺纹的螺柱导致安装对位麻烦，要么选了塑料间隔柱强度不够，用久了出现板件松动移位的问题，而这类金属材质的六角间隔柱刚好能平衡安装便捷性和结构强度的需求。

　　从结构设计逻辑来看，这个零件采用一端外螺纹、一端内螺纹的结构，外螺纹端可以直接拧入预设了螺纹孔的基座或者下层板件，不需要额外搭配螺母，安装的时候用扳手卡住六角本体就能施加拧紧力矩，不会像全圆柱螺柱那样出现拧动时打滑、没法施加足够预紧力的问题；内螺纹端则可以配合螺丝穿过上层板件的光孔完成锁紧，上下两层构件之间的间距完全由间隔柱的柱体长度控制，不需要额外计算垫片堆叠的厚度，装配效率比普通螺柱加螺母的组合高不少。

　　从外形和安装边界来看，这个零件的六角对边尺寸是适配M3螺纹的标准扳手尺寸，柱体部分是规整的六棱柱，没有多余的凸起结构，在狭小的设备内部空间里排布的时候，不会和周边的元器件产生干涉，外螺纹段的长度经过匹配设计，拧入基座螺纹孔之后不会出现螺纹外露过长顶到上层板件的问题，内螺纹的深度也能保证配套螺丝拧入之后有足够的啮合牙数，不会出现滑牙或者连接强度不足的情况。实际应用的时候，这类间隔柱除了用来控制板件间距，还能起到绝缘隔离之外的结构支撑作用，比如在小型电源变压器的安装场景里，变压器本体和安装底板之间需要留出一定的散热间隙，用这种间隔柱垫高之后，空气可以在变压器底部流通，降低工作时的积热问题，同时金属材质的柱体本身有一定的导热性，还能辅助将变压器的部分热量传导到底板上散出。

　　很多工程师在建模这类标准连接件的时候，容易忽略螺纹收尾处的退刀结构，还有六角端面的倒角细节，导致模型导入装配体之后出现干涉，或者生成工程图的时候不符合加工标注要求，这个模型的结构细节完全按照实际加工的零件来还原，外螺纹段的收尾、内螺纹的入口倒角、六角棱边的去毛刺倒角都有体现，不管是用来做装配干涉检查，还是用来导出工程图做小批量加工的参考，都能直接使用，不需要再做额外的结构修正。在做小型设备的堆叠装配时，这类间隔柱的长度选型直接决定了内部空间的利用率，10mm的柱体长度刚好适配大多数小型PCB板、小型变压器的安装间隙需求，既不会因为间隙太小导致元器件贴板影响散热，也不会因为间隙过大浪费设备内部的安装空间，外螺纹M3的规格也是电子装配、小型机电产品里最常用的螺纹规格，配套的螺丝、预制螺纹孔都是标准尺寸，不需要做特殊的定制加工，选型替换的时候通用性很强。
