三阶可水平旋转魔方内部结构展示

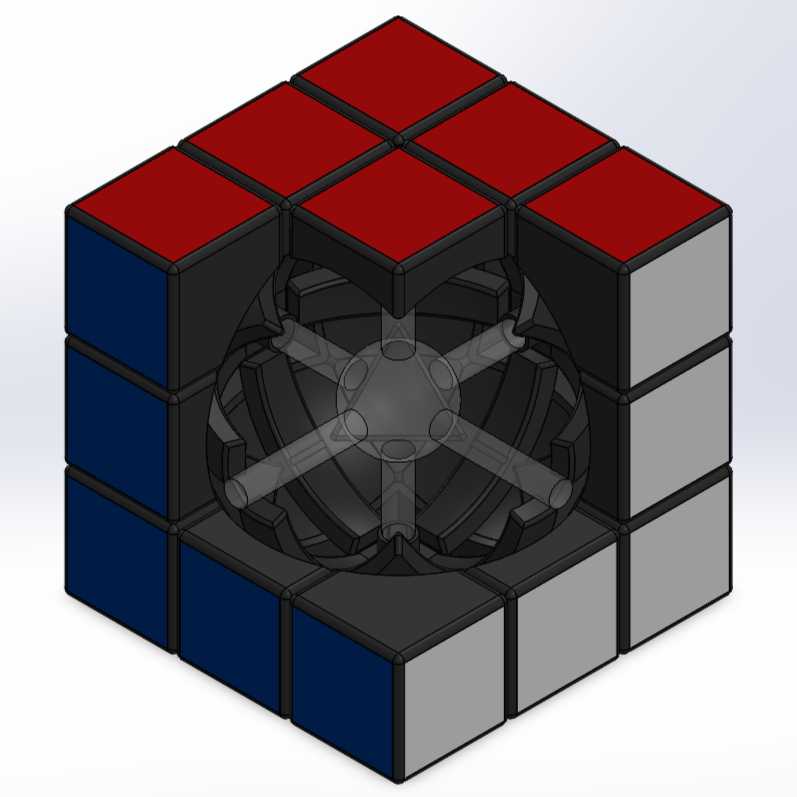

这款三阶魔方的结构设计，核心围绕水平方向的转动自由度搭建，从剖视视角能清晰看到中心轴与各块体的连接逻辑。日常接触的常规三阶魔方可实现多轴转动，而这款结构目前仅完成水平旋转层的配合设计，中心的六向连接支架目前仅适配水平层的转动限位，每个角块、棱块与中心块的卡扣配合面，都针对水平转动的滑动间隙做了适配，块体之间的配合公差控制在0.1mm左右，既保证转动时无卡滞，也不会出现块体松脱晃动的情况。

从应用场景来看，这类结构除了作为益智玩具的结构验证原型，也可作为多面体转动机构的教学演示载体，在机械原理教学中，用来展示层叠式转动结构的限位、配合逻辑，也可拓展为模块化拼接的演示装置，每个块体可替换为不同功能的模块单元，通过水平旋转实现不同模块的对位组合。

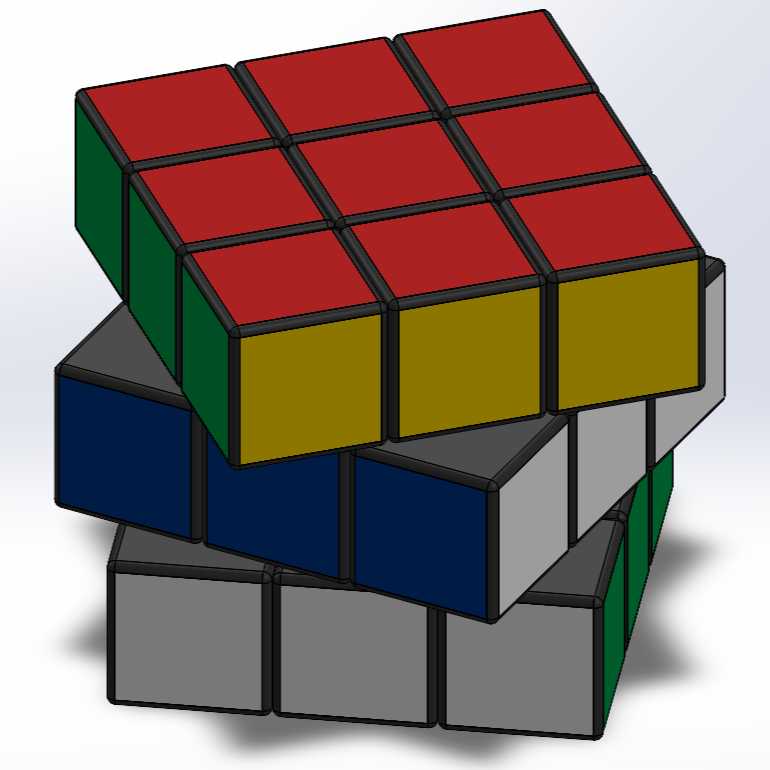

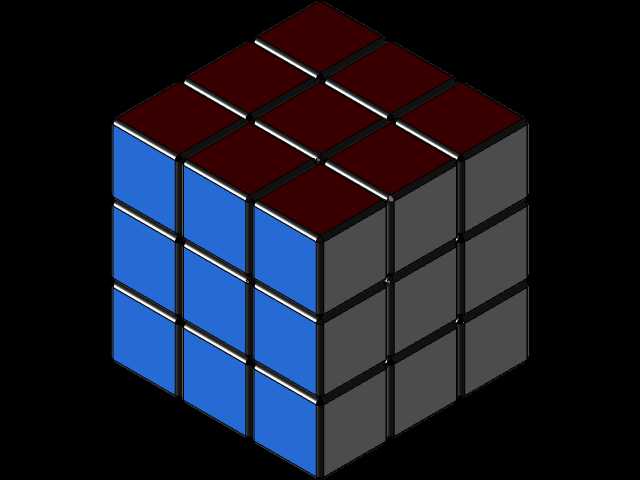

设计思路上，优先保证水平转动的顺滑度，中心支架的六个延伸轴目前仅水平方向的轴做了完整的转动配合结构，每个轴上套设的中心块与轴之间预留了转动间隙，棱块和角块的内侧卡扣与中心层的卡槽配合，转动时所有块体沿着水平层的圆周方向滑动，卡扣的接触面做了微弧处理，减少转动时的摩擦阻力。块体的外形尺寸遵循标准三阶魔方的规格，单块立方体边长为19mm，整体装配完成后外形尺寸为57mm×57mm×57mm，安装边界上，中心轴的安装基准面位于整体结构的几何中心，所有块体围绕中心做圆周转动，无外凸的安装结构，整体外轮廓为规整立方体。

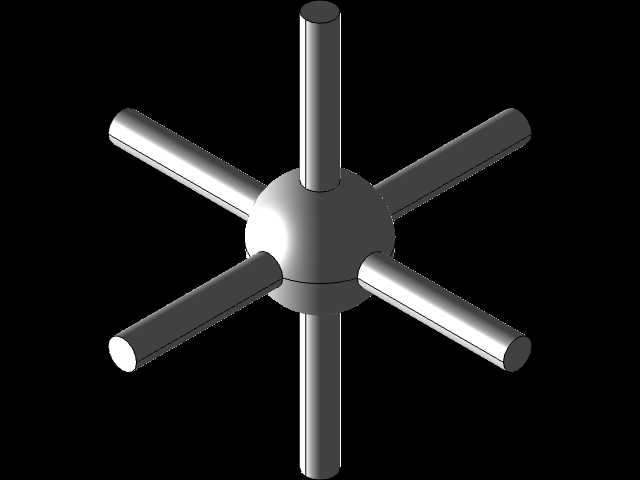

从结构细节来看，每个块体的外壳壁厚为1.2mm，内部为空心结构，在保证结构强度的同时控制整体重量，块体之间的拼接缝宽度控制在0.15mm，转动时相邻块体不会发生干涉。中心支架为一体式结构，六个轴的同轴度公差控制在0.05mm以内，保证水平转动时每层的转动平面保持水平，不会出现倾斜卡滞的情况。目前结构未做垂直方向的转动配合设计，垂直方向的块体卡扣未预留转动所需的滑动间隙，若要实现全方向转动，需要调整中心支架的轴结构，同时修改棱块、角块内侧的卡扣曲面，增加垂直方向转动的导向面，调整各块体之间的间隙分配，保证垂直层转动时的滑动路径无遮挡。

这类层叠转动结构的设计逻辑，也可迁移到其他需要多档位旋转对位的工业设备中，比如多工位的旋转工作台、模块化的拼接工装，核心都是通过中心定位轴加层叠块体的卡扣配合，实现定轴转动的同时保证各单元的连接可靠性，转动过程中每个块体的运动轨迹都被限位在对应的转动平面内，不会出现径向窜动。在建模过程中，需要重点验证相邻块体在转动极限位置的干涉情况，尤其是角块在转动到相邻面位置时，与相邻层棱块的间隙是否足够，卡扣的配合深度是否能保证转动过程中不脱开，这些细节都直接影响结构转动的顺滑度和使用寿命。
