煤球加工用螺旋电动挤出成型设备

这款螺旋式电动挤出设备，核心应用场景集中在民用型煤加工、小型生物质燃料成型生产环节，也可适配部分散状粉料的连续挤条作业，在乡镇小型煤球加工点、农村燃料加工作坊中适配性极强，无需复杂配套厂房即可落地安装。设备实际作业逻辑是通过螺旋轴的连续推送，将料斗内送入的混合均匀的煤粉（或添加粘结剂的生物质粉料）持续向出料端挤压，通过出料口的成型模具挤出连续的成型料条，后续配套切料装置即可分切为规格统一的煤球或燃料块，相比传统手工打煤效率提升数十倍，成型后的料块密度均匀，燃烧稳定性更好。

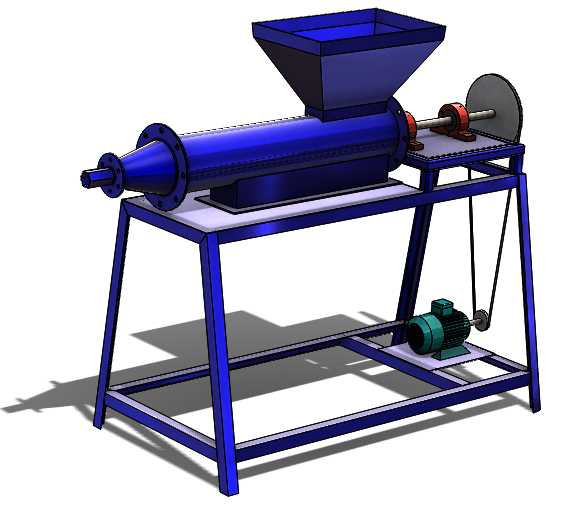

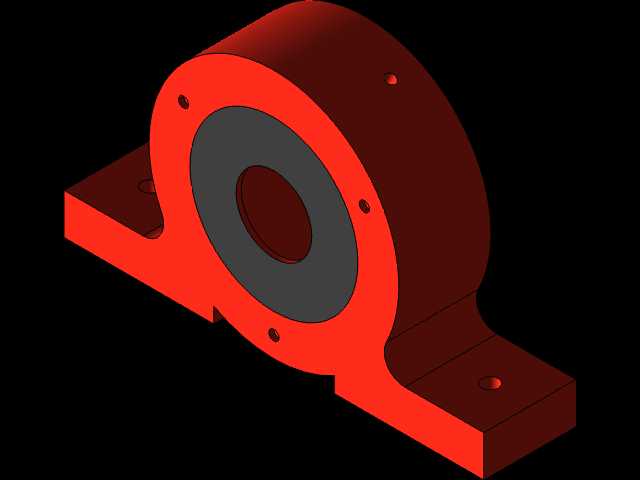

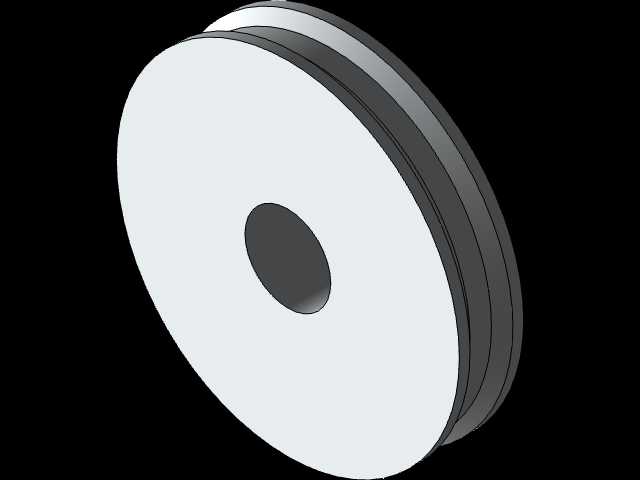

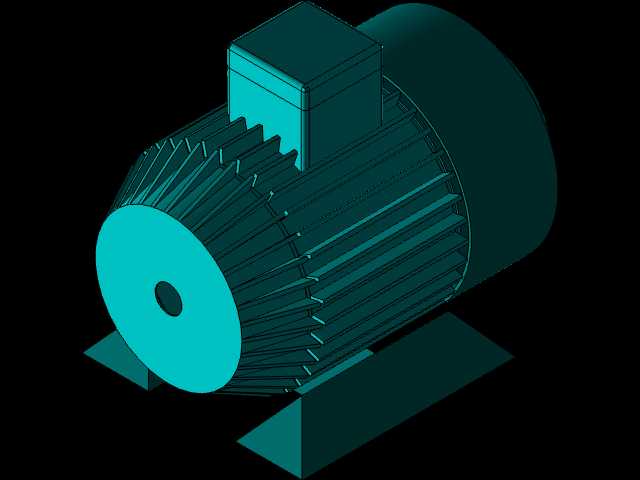

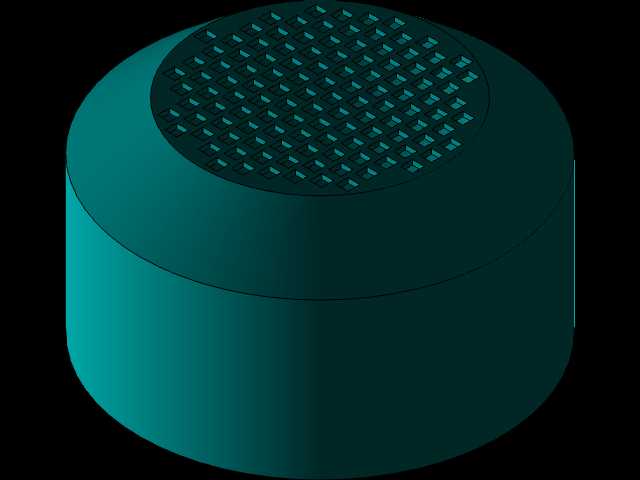

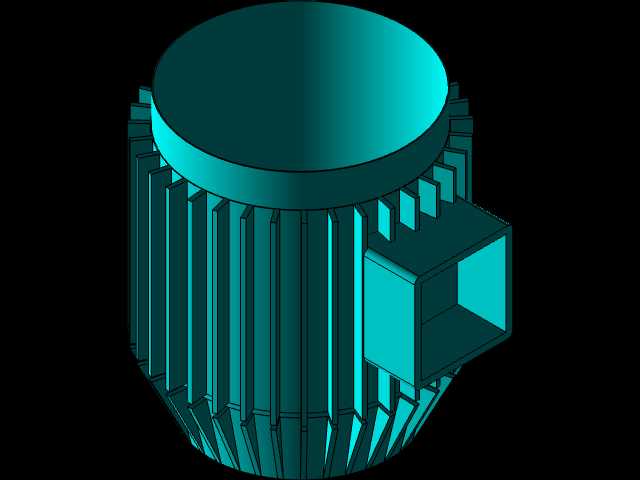

从功能特性来看，设备采用分体式机架承载结构，上方布置水平放置的挤压筒体，筒体一端为敞口式方锥形进料斗，进料斗大开口设计适配人工上料或小型皮带机上料，不会出现粉料架桥堵料的问题；筒体另一端为带成型孔的锥缩出料端，通过法兰结构与筒体连接，可根据生产需求更换不同孔径、不同孔型的出料模头，适配不同规格的成型产品。挤压筒体内部为连续变径螺旋推送轴，轴端通过带座轴承固定在机架台面上，轴的另一端装配大直径皮带轮，通过三角带与机架下层平台安装的驱动电机连接，皮带传动的结构可在物料卡滞时起到过载打滑保护作用，避免硬卡滞损坏螺旋轴或电机绕组。

设计过程中优先考虑了小型加工场景的安装与维护便利性，机架采用标准型钢焊接成型，整体为框架式落地结构，四条支腿底部为平端面设计，无需预埋地脚螺栓，放置在硬化平整的水泥地面上即可稳定作业，设备整体重心落在机架下层的电机安装位与上层筒体的中间区域，运行时振动幅度小，不会出现移位问题。外形尺寸方面，整体长度控制在1.8米左右，宽度0.7米，高度1.4米，进料斗上沿距离地面高度约1.3米，刚好适配人工持铁锹上料的作业高度，无需额外搭建上料平台；机架下层电机安装位预留了足够的电机拆装空间，日常维护更换皮带、检修电机时无需拆解上层筒体结构，可直接在机架侧面完成操作。

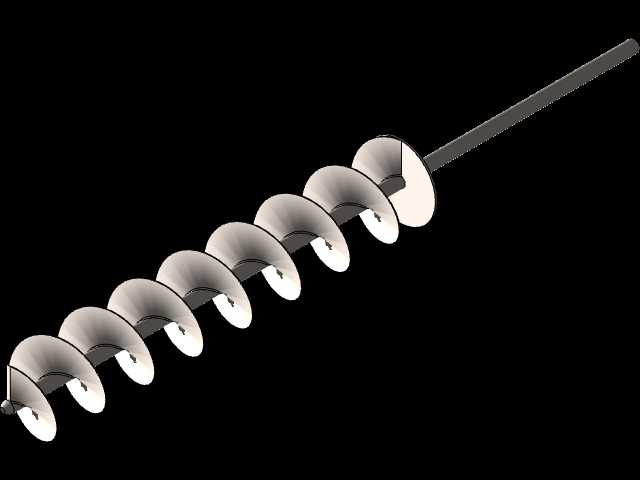

挤压筒体的设计采用分段法兰连接结构，靠近出料端的筒体段为可拆结构，当螺旋叶片磨损或者筒体内粘结残料时，可拆开法兰快速清理或更换易损件，无需整体吊装筒体。螺旋轴的叶片厚度根据粉料挤压的磨损特性做了加厚处理，边缘堆焊耐磨层，长期处理煤粉这类硬质磨蚀性物料时，叶片使用寿命比普通螺旋输送机叶片提升两倍以上。出料端的锥缩结构设计可逐步增大粉料的挤压压力，保证挤出的成型料条密实度一致，不会出现松散断裂的问题，成型后的料块晾晒后即可达到使用强度，搬运过程不易碎裂。

传动部分的皮带轮外侧加装了半圆形安全防护罩，避免作业过程中衣物、工具卷入传动部位，符合小型加工设备的安全防护要求；电机底座设计了长条形调节孔，可通过调整螺栓位置改变电机与主轴的中心距，方便三角带的安装与张紧度调节，三角带磨损后更换操作十分简便。设备的所有转动轴承位置都预留了注油孔，日常保养时可直接通过油枪加注润滑脂，无需拆解轴承座，降低了日常维护的技术门槛，普通作业人员经过简单培训即可完成日常保养操作。

在安装边界方面，设备作业时仅需在出料端预留0.5米以上的操作空间，用于接取挤出的料条与后续切料作业，侧面预留0.3米的空间用于日常检查与维护即可，整体占地面积不足2平方米，非常适合小型作坊的狭小生产空间使用。设备的进料端可根据生产需求配套小型振动筛，提前筛除粉料中的大颗粒杂质，避免杂质卡滞螺旋轴或损坏出料模头；也可在进料斗上方加装简易防护栅，防止上料时大块物料或工具掉入筒体内造成设备故障。
