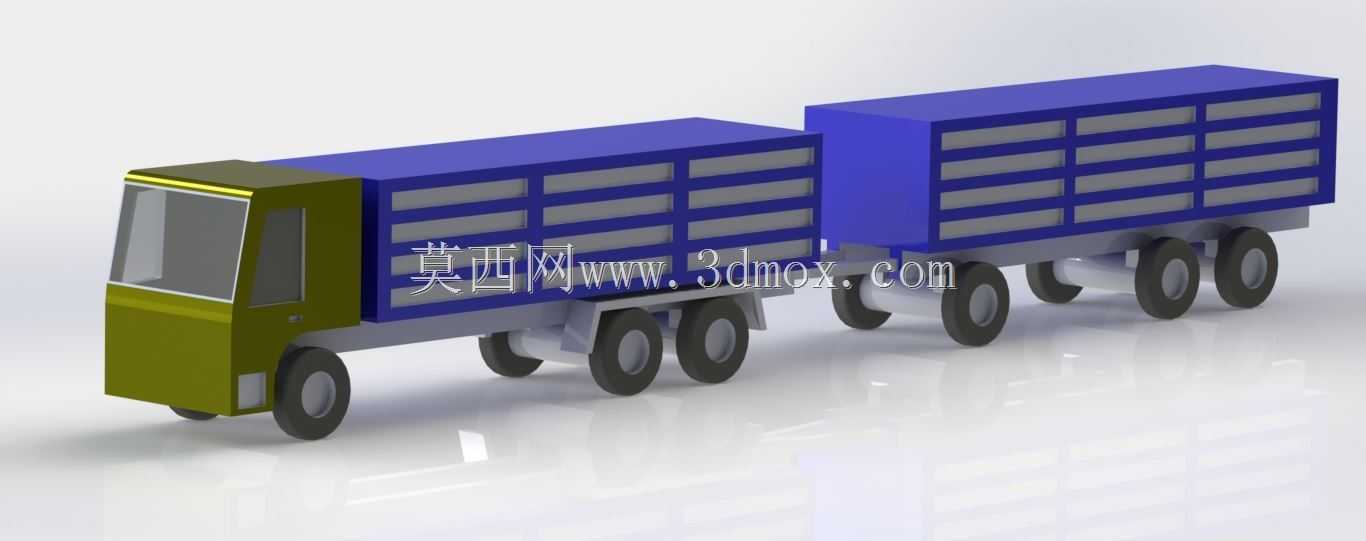

带双节货运挂车的栏板载货卡车结构

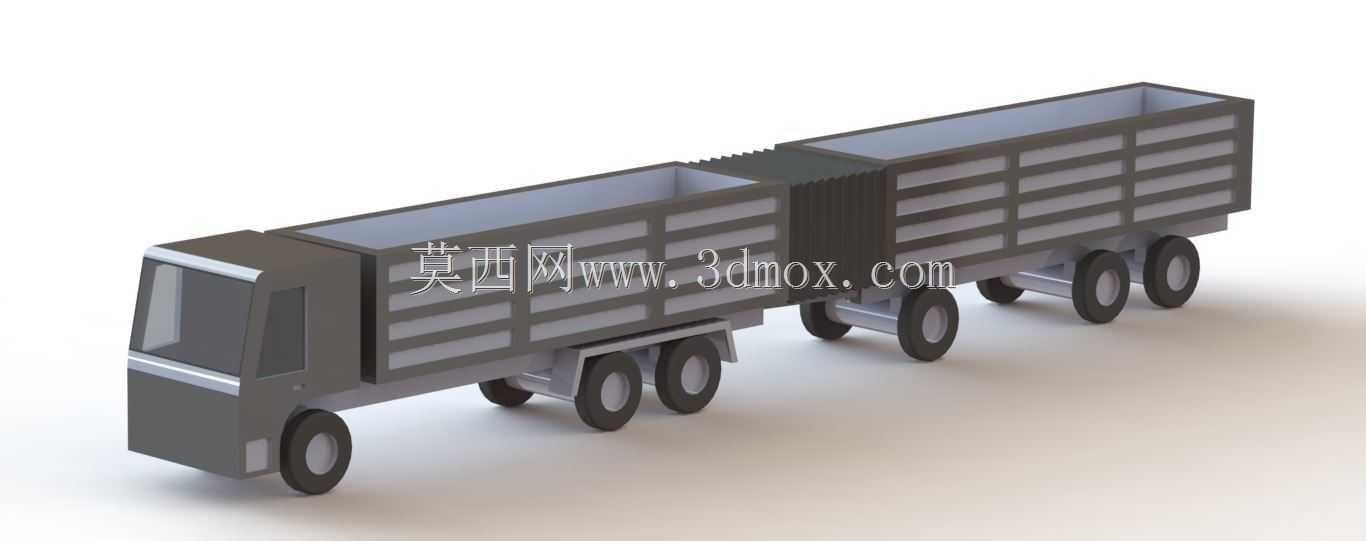

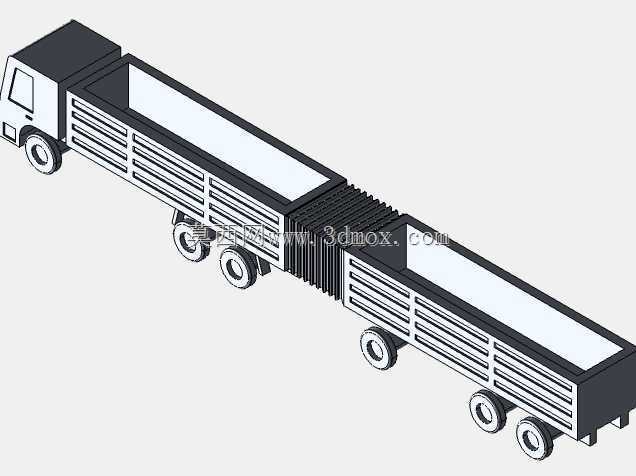

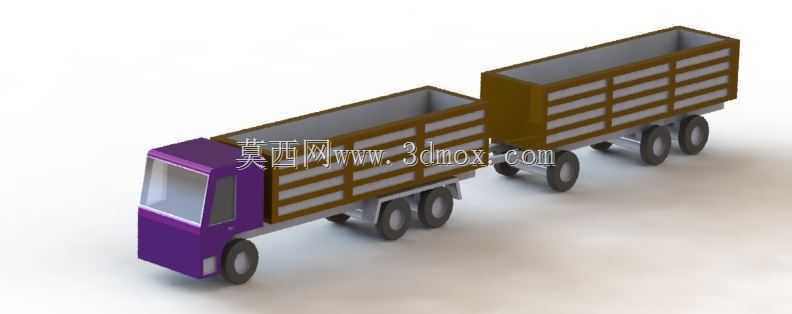

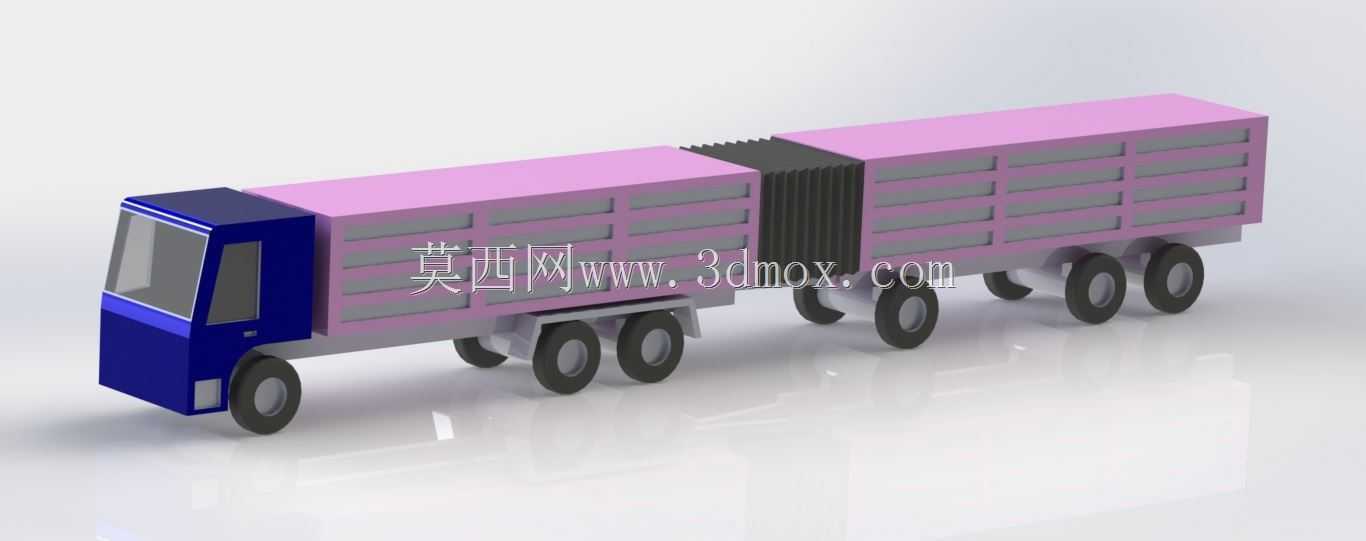

　　该套三维结构围绕干线及场内大宗散杂货物转运需求展开，主体由平头牵引车头、主载货厢体、后挂载货厢体、多轴行走轮组以及连接承载机构组成，整体采用双节串联布置，在有限转弯半径约束下尽可能扩展载货容积，适合厂区原料周转、园区物料配送、短途批量货物转运等场景使用。

　　从实际用途来看，车辆承担的是成箱货物、袋装物料、轻型工业件的水平运输任务。主车与后挂车均设置高栏板式货厢，厢体侧面采用横向加强肋条与竖向框架组合，既能够阻挡货物在加速、制动和转弯过程中发生侧向滑移，也避免全封闭厢体带来的自重过大问题。栏板框架在建模时保留了清晰的骨架层次，外轮廓平直，转角处做连续过渡，便于后续在工程中拆分为侧板、立柱、上横梁和下纵梁等独立构件。

　　车头部分采用平头短驾驶室布局，前风挡面积较大，A柱与侧窗边界明确，能够为驾驶员提供前方和侧下方视野。驾驶室本体与底盘之间形成明确的安装分界，前悬尺寸较短，有利于在狭窄道路内完成转向。车头下方预留了前桥布置空间，前轮采用单胎布局，转向节、轮毂和轮胎的相对位置完整，可用于检查最大转角下轮胎与驾驶室、踏板及前防护区域的干涉关系。

　　底盘承载逻辑是该模型的重点。主货厢下方布置多组车轮，后挂车同样采用多轴承载形式，轴数增加后可将满载载荷分散到更多接地点，降低单胎载荷，对场内道路和临时铺装路面更友好。车轮在模型中按真实装配关系排列，轮胎外径、轮距、轴距均通过实体比例体现；多轴之间留出悬架和底架安装空间，方便设计人员进一步补充钢板弹簧、平衡悬架、制动气室或转向联动机构。

　　主车与后挂车之间的连接区域没有做成简单贴合，而是保留了牵引连接和相对回转的概念。后挂车前端通过牵引机构与主车尾部衔接，在直线行驶时两节货厢保持同轴趋势，在弯道中则允许后挂单元沿牵引点产生折角。该区域需要重点关注竖直方向承载间隙、横向摆动余量以及倒车时的运动包络。若用于教学或方案评审，可在此基础上增加牵引销、牵引座、阻尼连接块和安全链等细节，使结构更接近工程样车。

　　外形尺寸方面，整车长宽高关系明确：驾驶室宽度小于货厢宽度，货厢高度明显高于车头，双节货厢串联后形成较长的整车轮廓。布置货厢时，底板高度应与车轮跳动空间、主纵梁高度和悬架压缩量协调；栏板顶部高度需兼顾装载容积与车辆重心，过高的侧栏虽然增加堆料空间，但会提高满载质心，影响转弯稳定性。模型中货厢底部与轮胎上方之间保留了弧形运动空间，这一边界在后续详细设计中可用于校核泥瓦、支架和制动管路位置。

　　安装边界上，车头、主货厢、挂车货厢和轮组均按模块化方式组织，便于在装配环境中单独显示或替换。主纵梁可沿车辆长度方向贯通，货厢底板通过横梁与纵梁连接；侧栏骨架不宜直接承受全部冲击载荷，实际设计中应在立柱底部设置加强角件，并在货厢前后端设置限位挡块。对于多轴后挂单元，还需考虑相邻车轴在不平路面上的载荷分配，避免某一轴因姿态变化而出现过载或离地。

　　从建模思路看，该作品没有追求复杂曲面内饰，而是把注意力放在运输车辆最核心的总体布置上：驾驶室给出人机和外形边界，货厢表达装载空间，轮组反映承载能力，挂车连接区域体现列车式运输特征。结构设计人员可据此开展轴距调整、货厢容积核算、转弯通道分析、轮胎干涉检查和整车质心估算；设备选型人员也可通过该模型快速判断双节载货方案在厂区道路、仓库月台和装卸区域内的通过性。
