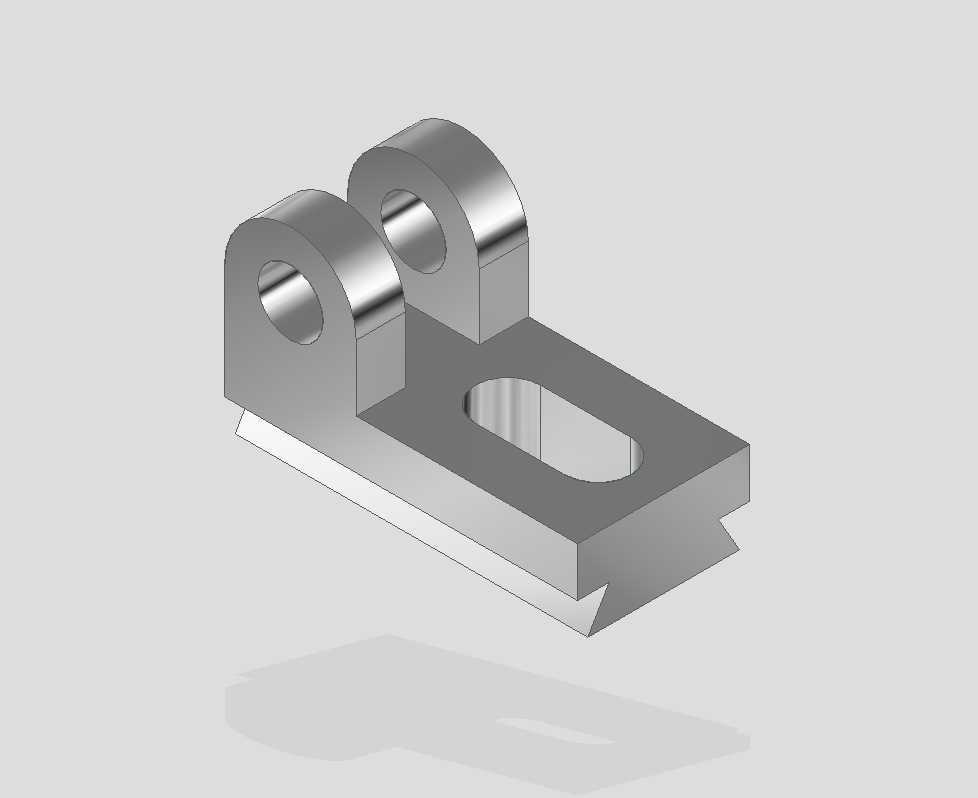

燕尾槽式可调安装双铰支座结构件

这类带燕尾槽结构的支架件，在工业自动化线体、检测治具、小型工装夹具的安装调整环节应用十分普遍，很多需要频繁微调工位位置的气动元件、检测传感器、小型导向轴支座，都会选用这类带燕尾导向的安装件做固定基座。从结构功能上看，底部的燕尾榫结构是核心的导向承载部分，能够嵌入配套的燕尾槽导轨内，实现沿导轨轴向的滑动调整，调整到位后可通过腰型孔内的锁紧螺栓完成位置固定，相比普通的平板安装座，燕尾配合的导向精度更高，侧向承载能力更强，不会在受侧向力时出现安装错位的问题。上部的两个带同轴孔的铰耳，是用来连接需要做小角度摆动的零部件，比如小型摆臂、连杆机构的铰接端，两个铰耳的同轴度公差在设计时需要控制在0.02mm以内，避免铰接销轴安装后出现卡滞、摆动不畅的问题，铰耳的厚度根据常规M6、M8铰接销轴的剪切强度做匹配，能够承受常规小型工装摆动时的交变载荷。

设计这类零件时，首先要确定的是底部燕尾的规格参数，燕尾的角度通常选用55度或者60度的通用标准角度，方便和市面上现有的标准燕尾导轨直接配合，不需要单独加工配套导轨，降低后续的装配成本。腰型孔的长度方向和燕尾的滑动方向保持一致，腰型孔的宽度要比选用的锁紧螺栓直径大0.5-1mm，预留出安装时的调整余量，同时腰型孔的位置要避开燕尾的配合面，避免锁紧螺栓的头部突出干涉燕尾的滑动行程。上部两个铰耳的内孔需要做铰孔加工，保证孔壁的表面粗糙度达到Ra1.6以上，减少铰接销轴转动时的磨损，铰耳根部要做R2-R3的圆角过渡，避免应力集中导致受冲击时出现根部断裂的问题，零件的整体壁厚要均匀，相邻壁厚差不超过3mm，避免机加工或者热处理时出现变形。

从安装边界来看，这类支架的整体宽度通常控制在40-60mm区间，长度根据调整行程的需求一般在60-100mm，整体高度不超过40mm，属于小型安装连接件，不会占用过多的安装空间。燕尾部分的配合公差选用H7/g6的间隙配合，既保证滑动时的顺畅度，又不会因为间隙过大导致调整时出现晃动，影响工位的定位精度。铰耳的中心高度要根据配套铰接件的摆动半径做匹配，保证铰接件摆动时不会和支架的安装平面发生干涉，两个铰耳之间的开槽宽度要比配套铰接摆臂的厚度大0.2-0.3mm，预留出摆臂的活动间隙，同时避免间隙过大导致摆臂摆动时出现轴向窜动。

在实际使用场景中，这类支架常被用在电子产品组装线的检测工位，用来固定光纤传感器的安装摆臂，通过燕尾槽的滑动调整传感器的前后位置，通过上部的铰接结构调整传感器的检测角度，调整到位后锁紧即可完成固定，能够适配不同规格产品的检测需求，不需要重新设计制作安装座。在小型实验设备的工装搭建中，这类支架也可以作为模块化的连接节点，和其他标准燕尾槽配件组合搭建出不同的工装结构，重复利用率高，能够大幅缩短工装的设计制作周期。建模过程中需要注意燕尾面的拔模角度和实际加工工艺匹配，铰耳内孔的同轴度约束要准确，腰型孔的位置要保证锁紧时的受力点落在燕尾的支撑面上，避免锁紧时出现支架翘起的问题，所有的锐边都要做C0.5的倒角处理，去除加工毛刺，避免安装时划伤操作人员。
