锥形管成型拉丝工作台结构设计

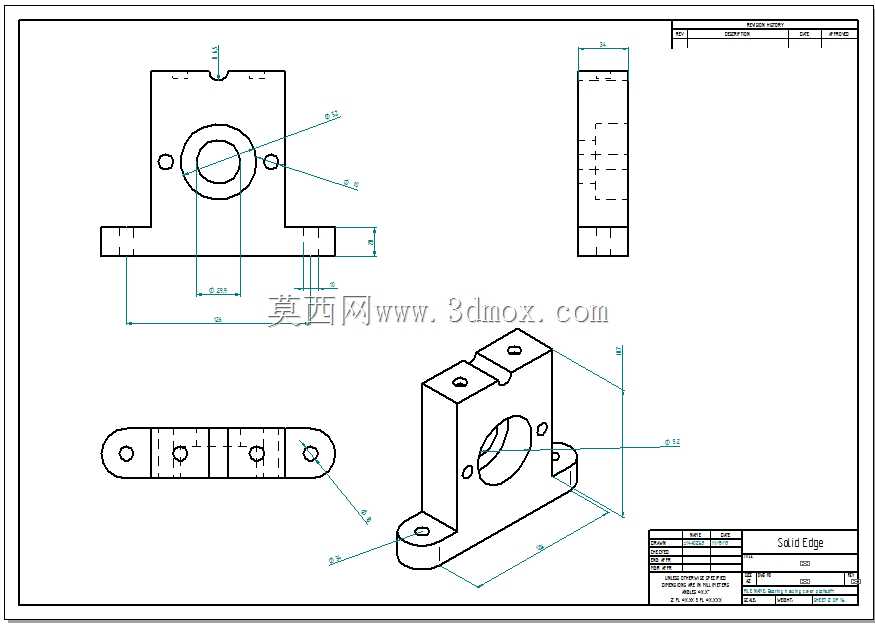

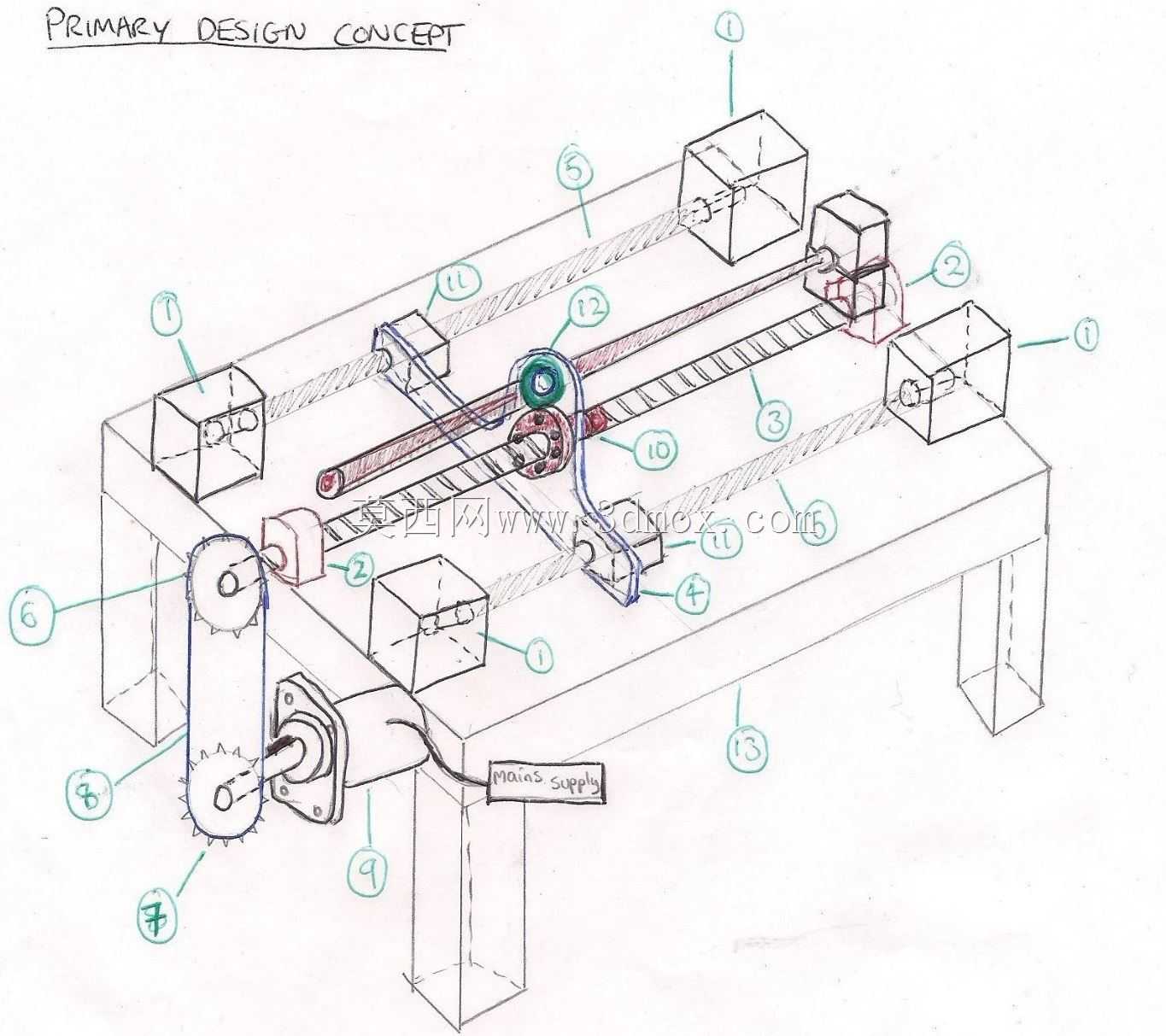

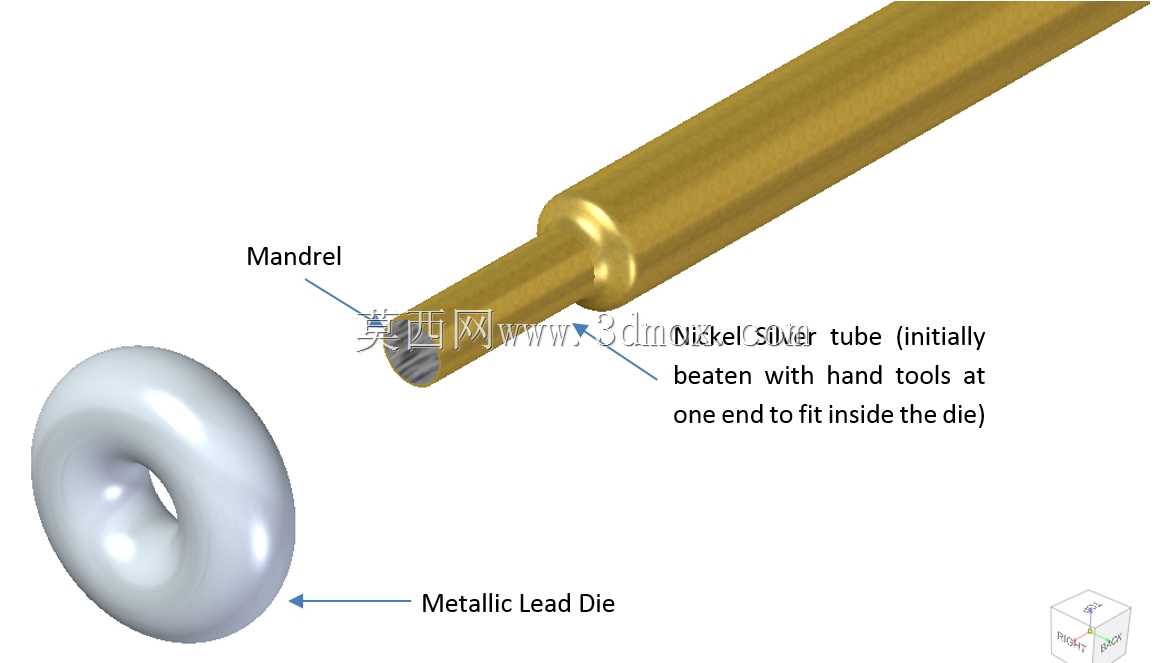

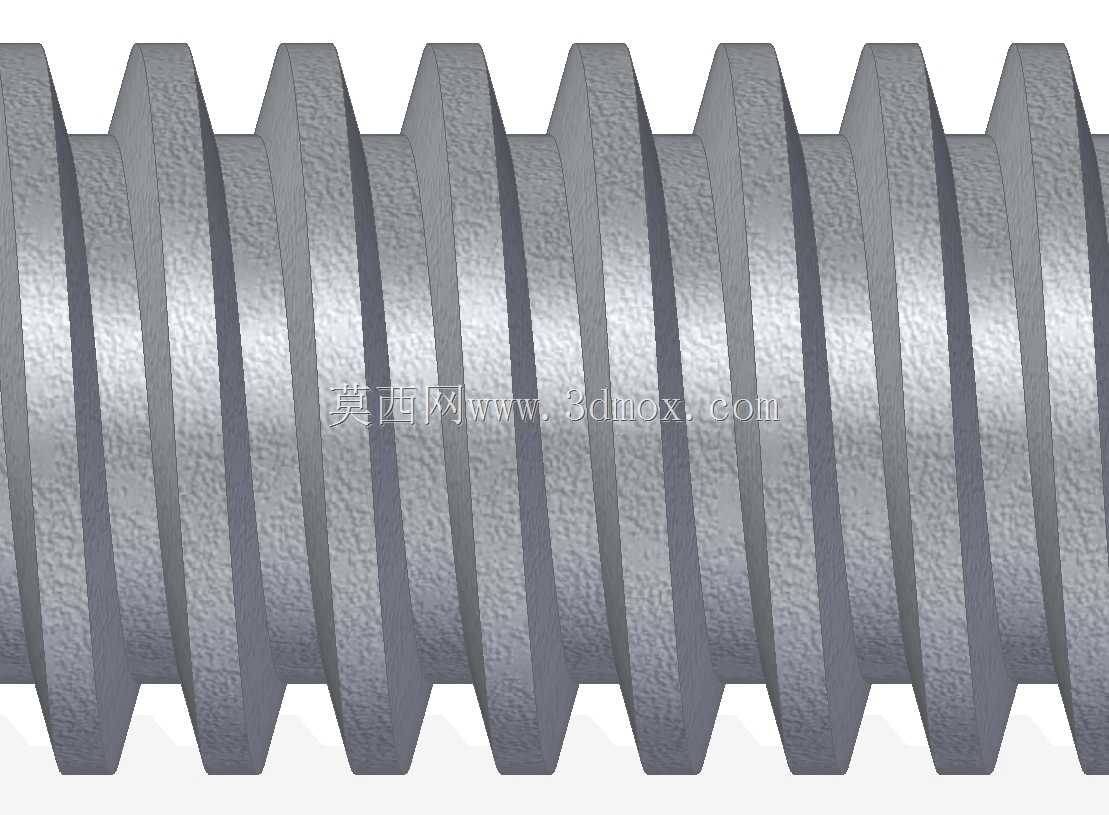

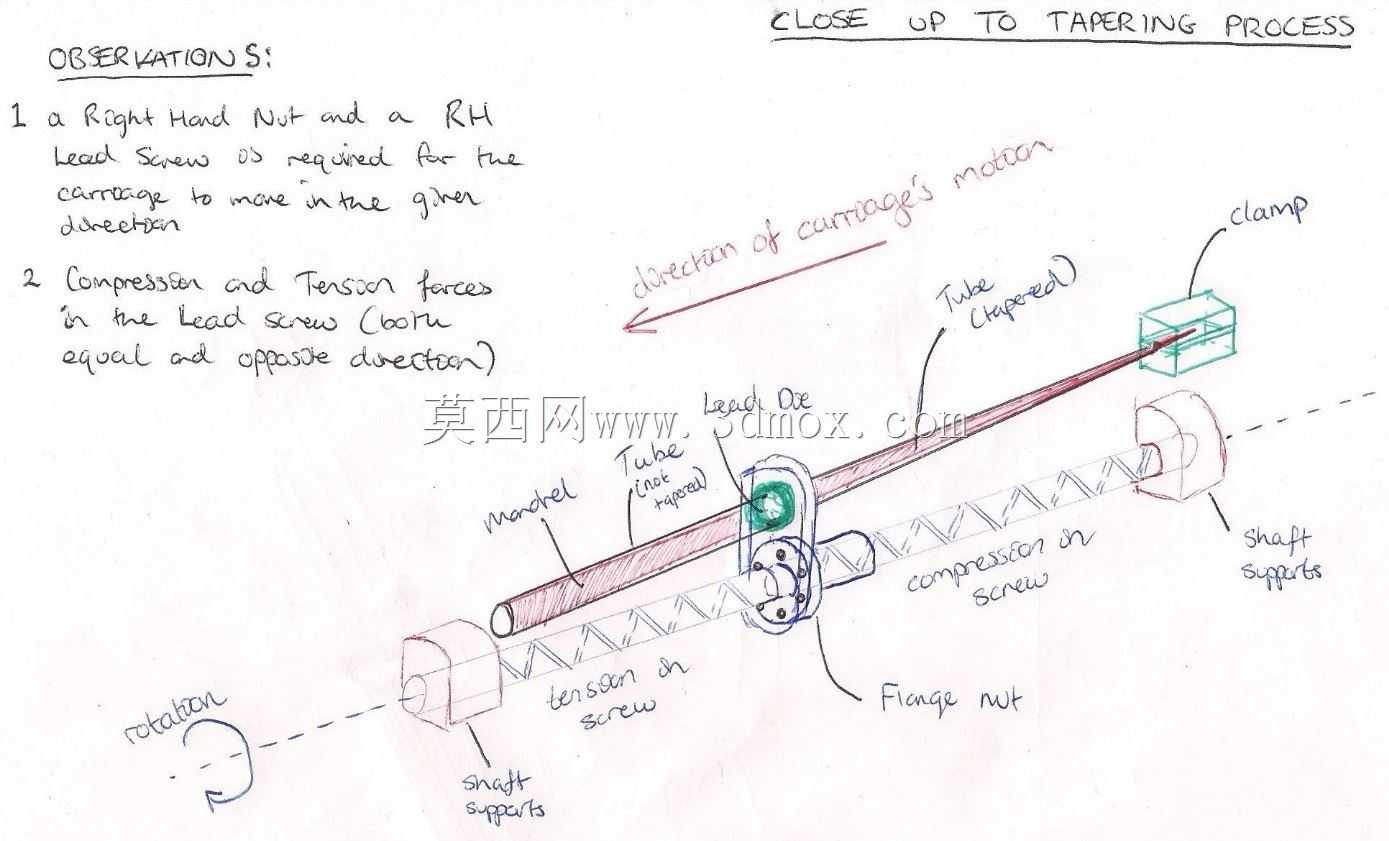

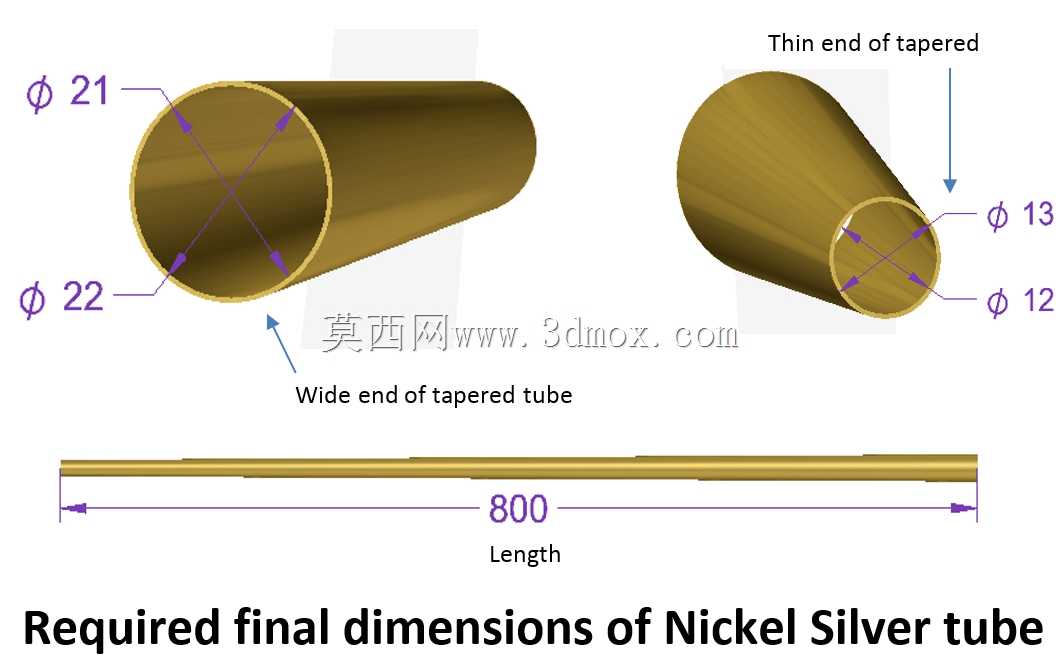

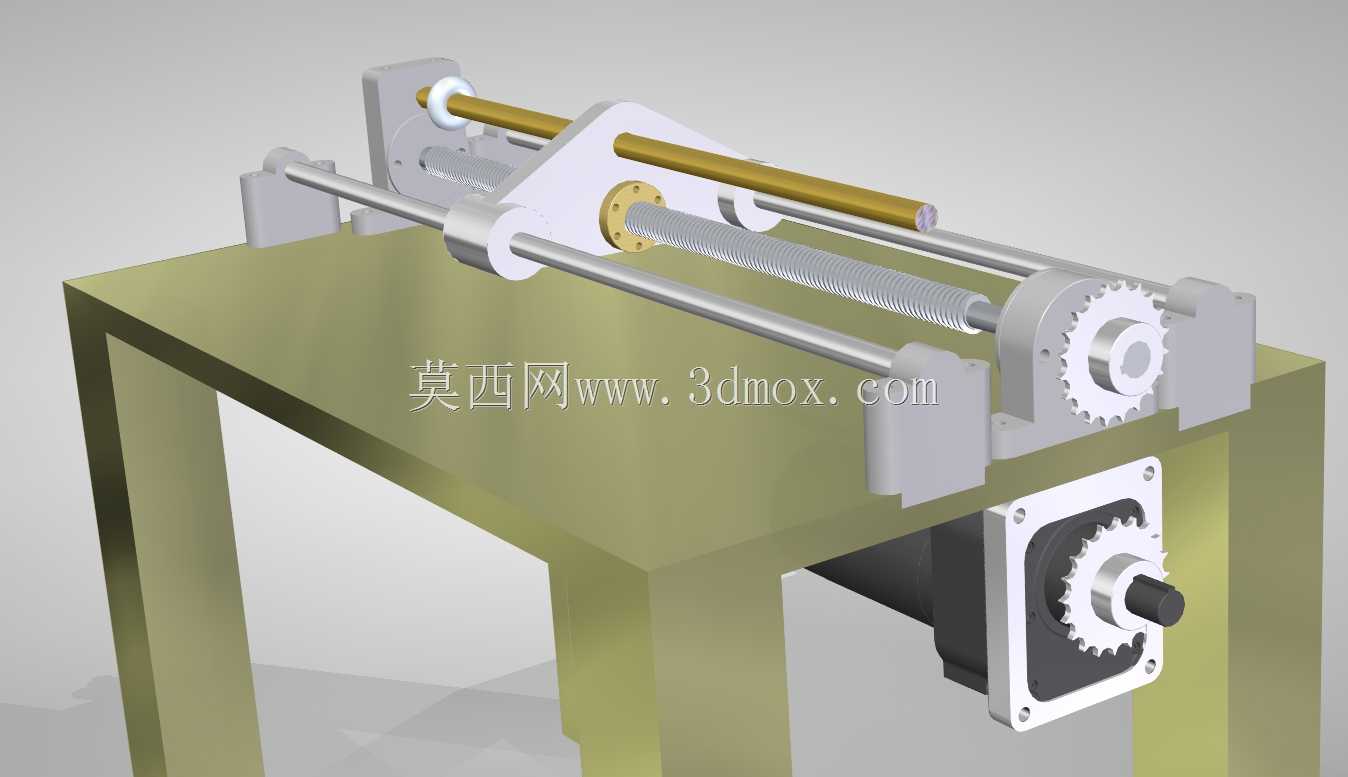

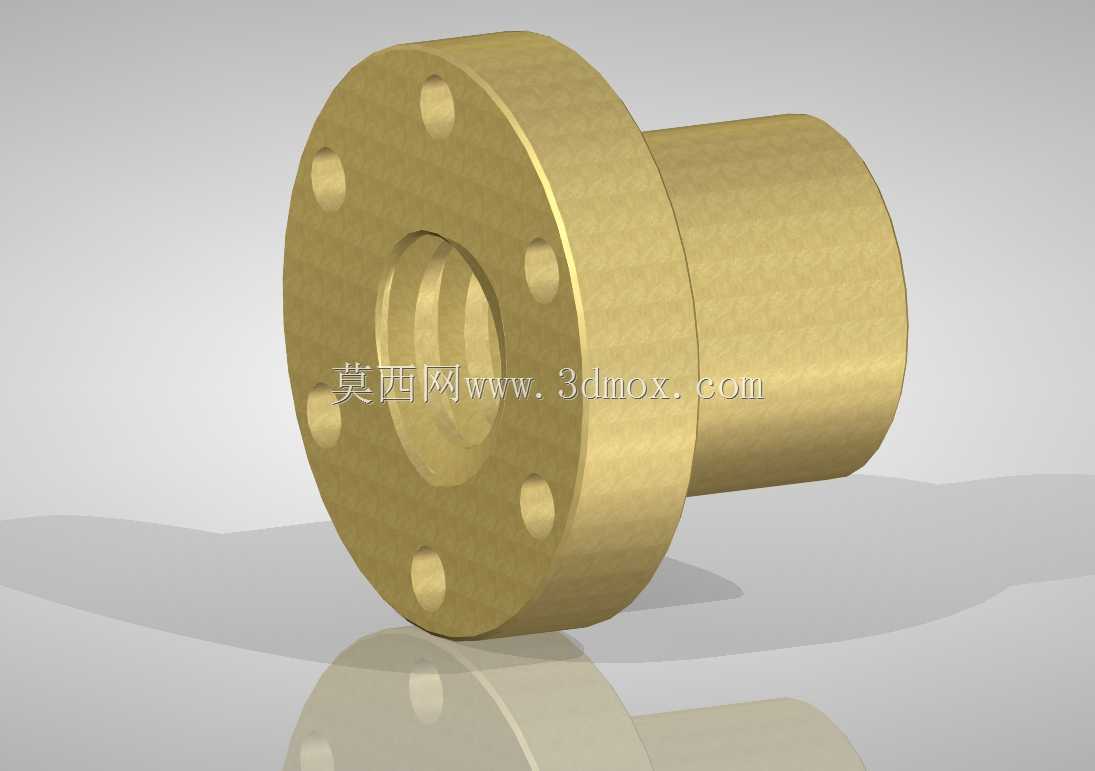

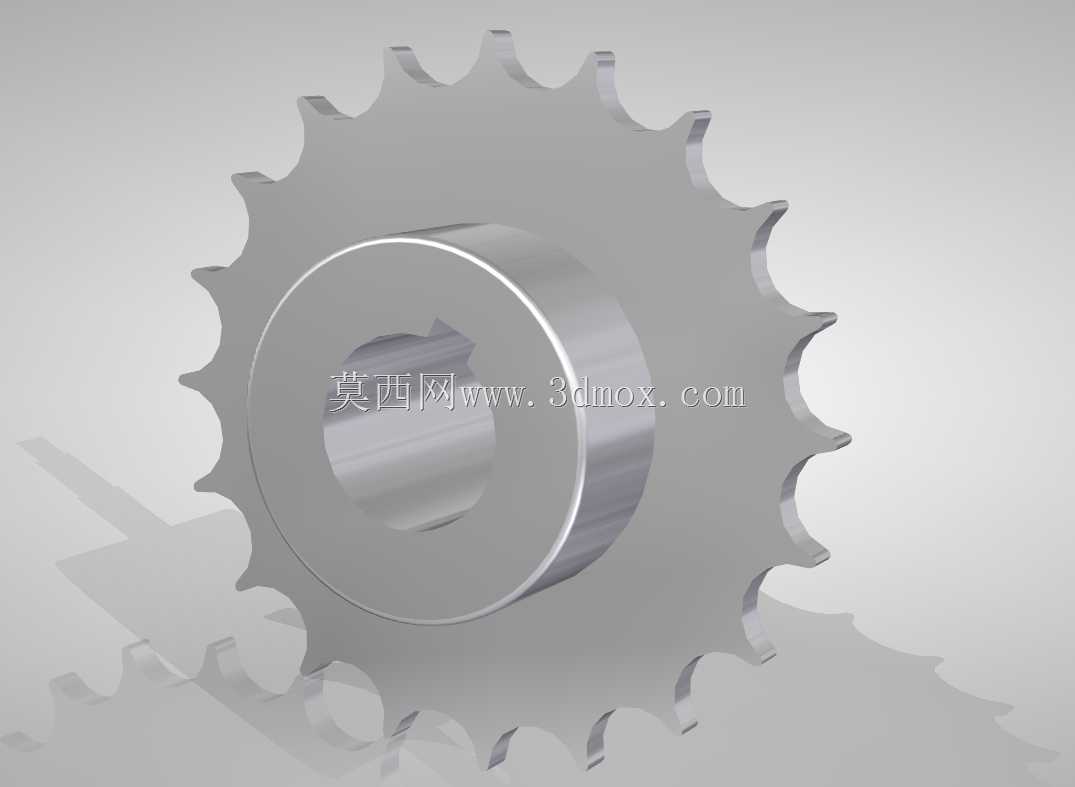

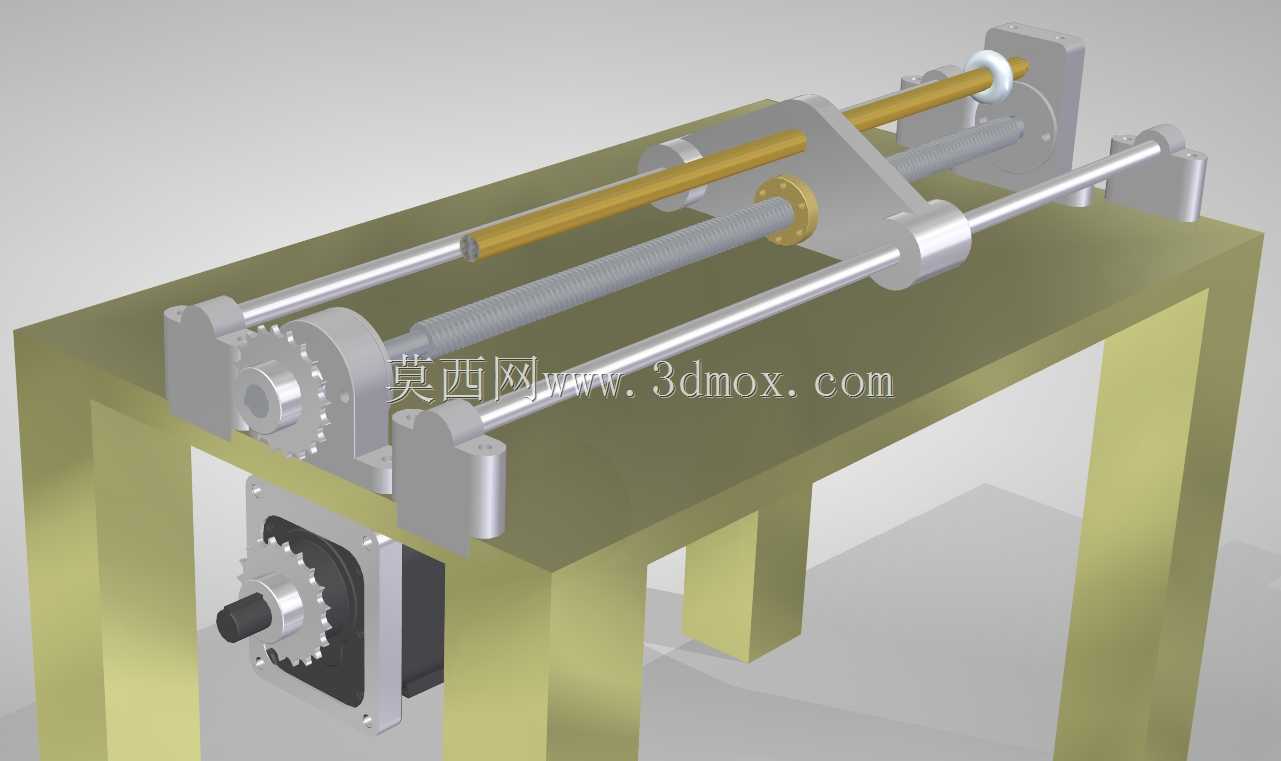

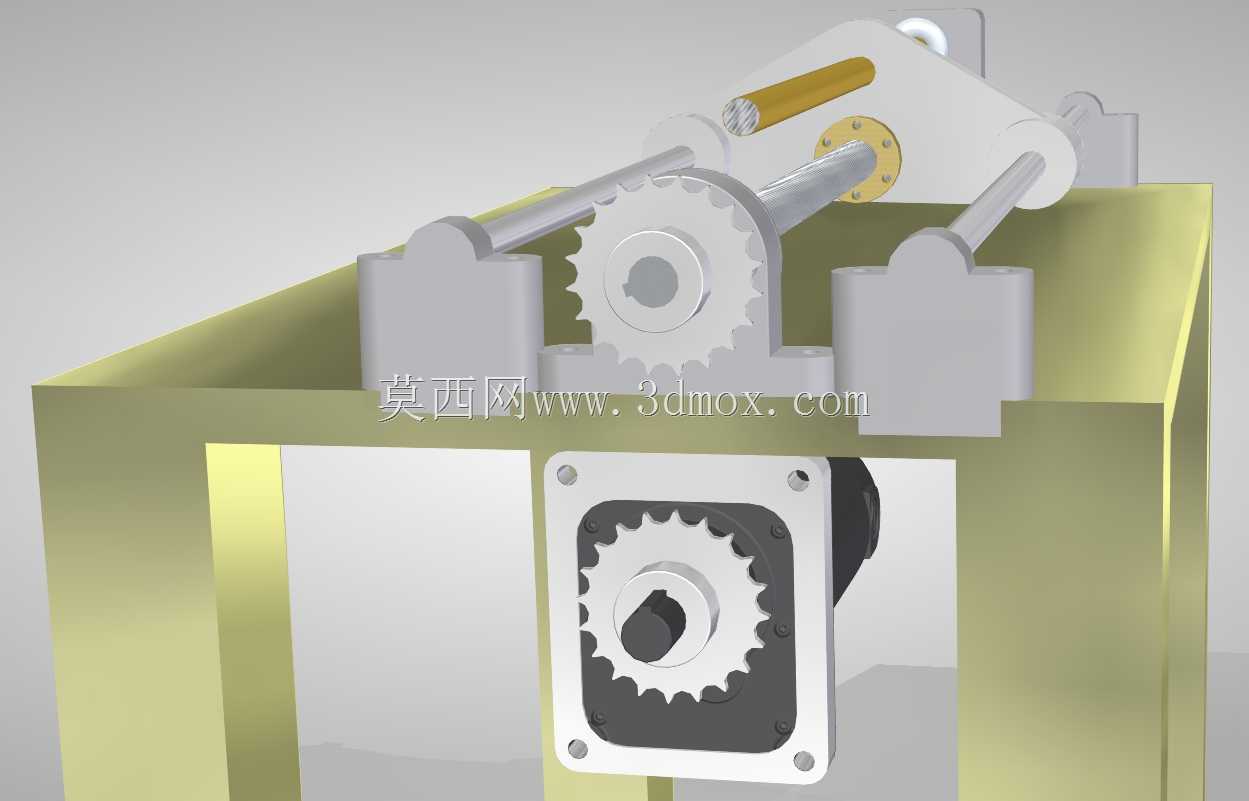

这款拉丝工作台主要面向小口径锥形金属管件的精密成型加工场景，常见于乐器配件、小型异形管材加工、精密五金件生产等领域，可实现等壁厚锥形管的一次拉制成型，替代传统多工序车削、旋压的加工模式，有效降低小批量异形管件的加工成本与成型误差。设备整体采用台式机架布局，主体支撑框架采用型钢焊接成型，台面为平整钢板结构，整体安装边界适配常规车间工位排布，无需额外预埋基础，可直接放置于硬化地面完成固定，整机操作高度符合人工上下料的人机工程要求，单人即可完成上料、成型、下料的全流程操作。设备核心执行机构采用丝杠传动副作为动力转换核心，将电机输出的旋转运动通过法兰螺母转化为线性拉制动作，传动路径上配置多组平行光轴导轨作为运动导向，保证拉制过程中芯模与外模的同轴度，避免成型过程中出现管壁偏厚、锥度不均的问题。成型模组采用内外模配合的结构设计，外部为对应成品锥度的镶套压模，内部配置可更换的锥形芯轴，金属管坯套入芯轴后，随传动机构向前推送，经过外模镶套时被逐步压合在锥形芯轴表面，最终得到截面均匀、锥度一致的锥形管件，这种结构可通过更换不同锥度的芯轴与外模，适配不同规格锥形管的加工需求，换模流程简单，无需复杂调试即可快速切换生产规格。设备下方集成安装驱动电机与链传动减速机构，电机输出动力通过链轮链条传递至丝杠输入端，传动结构紧凑，隐藏于台面下方的机架空间内，既避免加工过程中金属碎屑落入传动部件造成磨损，也能缩小设备整体占地面积。机架支腿采用方管焊接结构，底部预留安装孔位，可通过膨胀螺栓与地面固定，减少拉制作业过程中的设备震动，保证成型精度。整体结构设计兼顾了加工精度、操作便捷性与维护便利性，所有传动部件均预留润滑注油位置，日常维护无需拆解主体结构，适合小型加工车间、五金试制工坊的小批量锥形管件生产需求，可有效提升异形锥管的加工效率，保证成品锥度的一致性，减少后续打磨、校形的工序工作量。
