方形法兰双耳铰接安装支座结构设计

在流体控制管路系统、工业设备铰接支撑场景中，这类带方形安装法兰的双耳铰接支座是阀组配套、杆件铰接传动的核心受力连接件，主要承担铰接端的载荷传递、转动副定位以及部件安装固定的作用，常见于阀门执行机构配套、小型液压管路铰接支撑、设备舱门铰接限位、工装夹具定位支撑等场景，是需要实现部件间相对转动同时保证连接刚性的关键结构件。

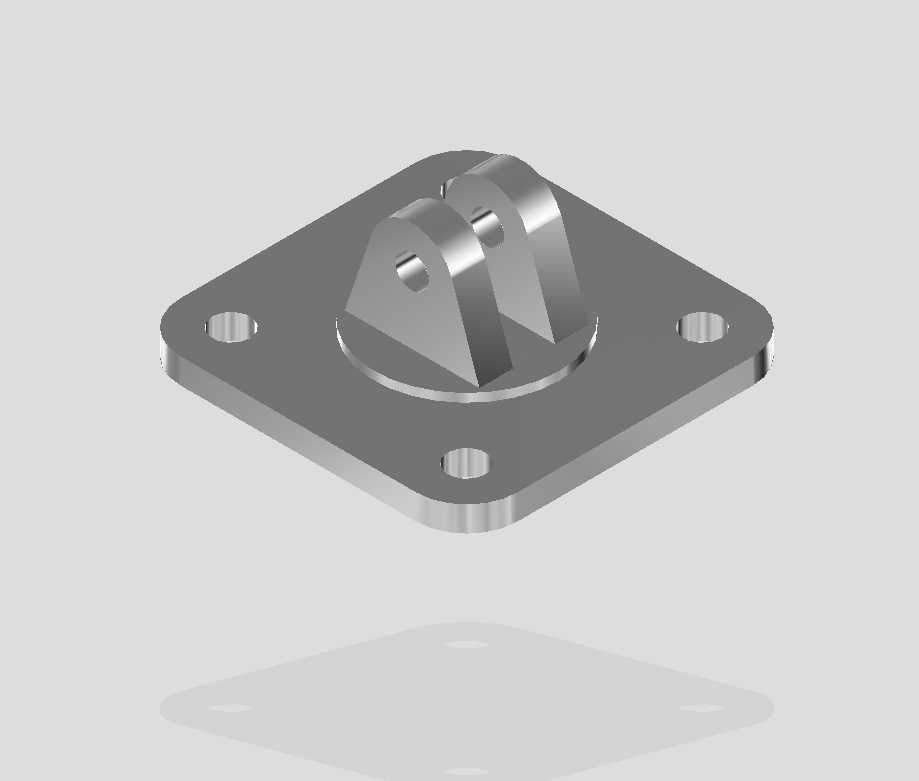

从结构设计逻辑来看，该零件采用方形安装法兰作为基座主体，法兰四角设置沉头安装孔，这种设计能够在安装时让螺栓头部完全沉入法兰平面以下，避免螺栓突出干涉其他部件的安装空间，同时方形法兰相比圆形法兰在小空间安装场景下更易定位，四个安装孔的对称布局能够均匀分散支座承受的径向与轴向载荷，避免局部应力集中导致的法兰变形。法兰中心向上延伸的双耳铰接结构，两个耳片平行设置且同轴加工铰接销孔，销孔位置做了局部加厚处理，这是因为铰接销孔是整个零件的核心受力位置，工作过程中会持续承受铰接件传递的交变载荷，局部加厚能够提升耳片的抗剪切、抗挤压能力，避免长期使用后耳片出现变形、销孔磨损椭圆的问题。耳片与法兰基座的衔接位置做了圆弧过渡处理，没有采用直角衔接，这一细节设计能够有效降低应力集中系数，在承受冲击载荷时避免衔接位置出现应力断裂的风险，同时圆弧过渡也更利于铸造或铣削加工时的工艺成型，减少加工应力残留。

从安装边界与尺寸适配角度来说，方形法兰的边长尺寸需要匹配对应安装面的开孔布局，四个沉头孔的中心距需要严格适配配套安装螺栓的孔位公差，通常这类支座的安装孔位公差控制在±0.1mm范围内，保证安装时能够顺利对位，不需要额外扩孔调整。双耳片的间距需要与配套铰接部件的连接端厚度保持0.2-0.5mm的间隙，既不能间隙过大导致铰接时出现径向窜动，也不能间隙过小导致铰接件转动时出现卡滞，铰接销孔的内径公差需要按照H7精度加工，保证与铰接销的配合精度，既满足转动灵活性，又避免间隙过大导致的传动精度下降。法兰基座的厚度需要根据额定承载载荷计算确定，通常在承受10kN以内的静载荷场景下，法兰厚度设置在8-12mm即可满足刚性要求，不会在螺栓锁紧时出现法兰翘曲变形。

建模过程中遵循从基础特征到细节特征的有序建模逻辑，首先绘制方形法兰的草图，拉伸生成法兰基座实体，之后在法兰上表面绘制双耳片的截面轮廓，拉伸生成双耳主体结构，随后对耳片与法兰的衔接位置添加圆角过渡特征，再分别加工四个沉头安装孔与中心铰接销孔，最后对所有锐边做倒角处理，去除加工毛刺的同时避免安装时划伤操作人员。整个建模过程完全采用基础拉伸、切除、圆角、倒角等常规特征命令完成，没有使用复杂的曲面特征，这种建模方式不仅建模效率高，更重要的是生成的零件特征树逻辑清晰，后续需要调整尺寸参数时，只需要修改对应草图的尺寸数值即可完成参数更新，比如调整法兰边长、耳片高度、销孔直径、安装孔位等参数时，不需要重新建模，能够快速适配不同载荷、不同安装空间的使用需求，非常适合系列化产品的参数化设计迭代。

在实际选型应用时，需要重点核算铰接位置的最大径向载荷与冲击载荷，根据载荷大小调整耳片厚度、销孔直径以及法兰厚度参数，如果应用在有腐蚀介质的工况场景，还需要对应调整零件材质，比如采用不锈钢材质或者做表面防腐处理，避免长期使用后出现锈蚀导致铰接转动卡滞。如果应用在频繁转动的铰接场景，还可以在销孔位置增加衬套结构，减少耳片本体的磨损，延长零件的整体使用寿命，衬套磨损后只需要更换衬套即可，不需要更换整个支座，能够降低后期维护成本。
