C型夹持工装结构三维数模设计

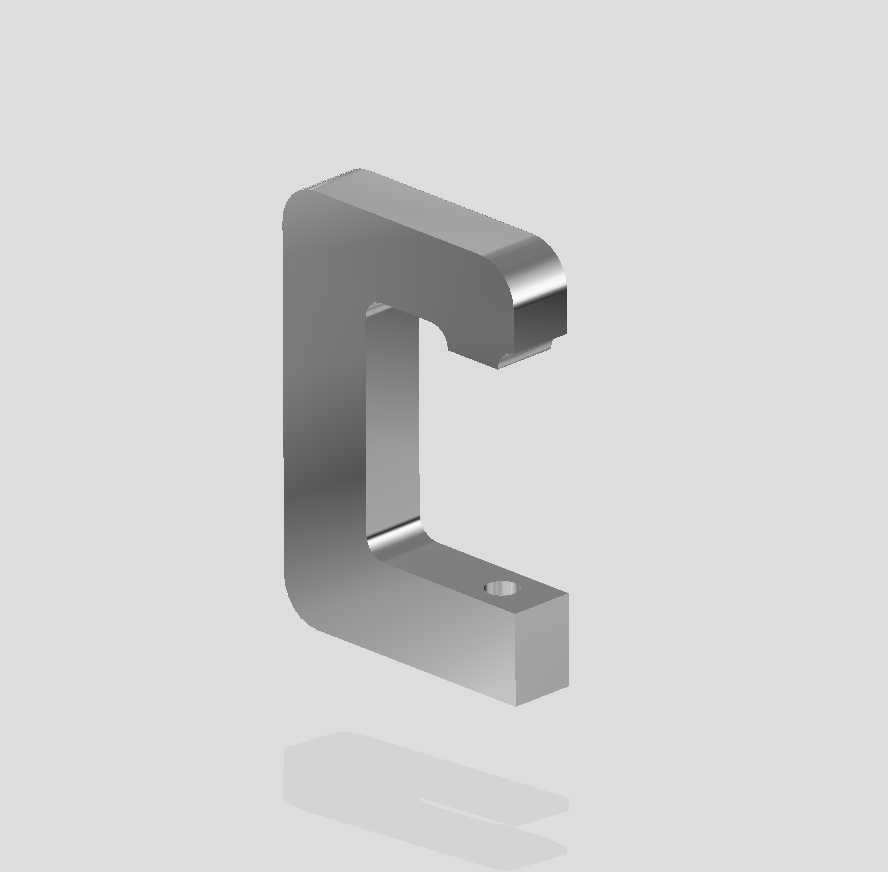

　　日常车间装配、工件临时固定、小批量零件焊接定位场景里，这类C型结构的夹持件是一线操作岗最常取用的辅助工装之一，和常见的螺纹旋紧式G夹不同，这个一体成型的结构件更多是作为模块化夹持单元的基体部分使用，不需要额外搭配调节螺杆就能完成基础的卡位固定，在治具板搭建、轻型工件定位、流水线旁工件临时承托的场景里适配性很强。从结构设计逻辑来看，整体采用一体化C型开口构型，开口端的上下两个夹持面做了等厚处理，保证夹持受力时上下接触面的压强均匀，不会因为局部应力集中导致工件表面压痕或者夹臂变形；上夹持端的接触面做了微小的倒角过渡，既可以避免锐边划伤工件表面，也能在工件推入夹持位时起到导向作用，不需要精准对位就能快速卡入固定位置。

　　下夹持臂的端面预留了一个沉头安装孔，这个孔位的设计是整个结构的安装核心，既可以穿入内六角螺丝将整个夹体固定在型材架、工作台面或者专用治具上，也可以作为定位销孔配合圆柱销完成快速换装，沉孔的深度刚好可以容纳螺丝头部，安装后螺丝端面不会突出夹体下表面，保证夹体和安装基面完全贴合，不会出现安装倾斜导致夹持错位的问题。夹臂的转角位置做了大圆弧过渡处理，这个设计不是单纯的外观优化，从受力角度分析，C型夹在承受夹持反力的时候，转角位置是应力集中最明显的区域，如果采用直角过渡，反复加载后很容易在转角处产生疲劳裂纹，大圆弧过渡可以将应力分散到整个臂身，大幅提升结构的抗疲劳强度，同时一体铣削成型的结构没有拼接焊缝，整体刚性比焊接式夹体高40%左右，适合长期反复使用的车间场景。

　　从安装边界尺寸来看，夹体的开口深度和开口高度做了匹配设计，开口高度可以容纳厚度在对应范围内的平板类、方管类工件，开口深度保证夹持时工件的重心落在夹体的支撑范围内，不会因为夹持力臂过长导致夹体翘起；夹体的整体宽度控制在紧凑范围内，多个夹体并排安装在型材架上时不会出现干涉，相邻夹体的最小安装间距可以压缩到很小，适合密集排布的定位场景。在实际应用中，这个夹体除了单独作为固定夹具使用，还可以搭配快压螺丝、压紧头组件组成完整的快速夹紧机构，用在小型零件的机加工定位、装配线的工件固定、检测工位的工件承托等场景；因为整体结构没有多余的活动部件，日常维护只需要定期清理接触面的切屑、油污即可，不需要额外加注润滑油或者更换易损件，在多粉尘、多切削液的机加工车间环境里也能稳定工作。

　　建模过程中需要重点关注几个尺寸公差的配合：首先是上下夹持面的平行度公差，如果两个面平行度超差，夹持工件时会出现点接触，不仅夹持力不足，还会压伤工件表面；其次是安装沉孔的位置度公差，孔位如果偏移，安装后夹体的开口方向会出现偏差，无法和预设的工件位置对齐；最后是转角处的圆弧尺寸，圆弧半径不能过小，否则起不到分散应力的作用，也不能过大，否则会压缩开口的有效深度，影响可夹持工件的尺寸范围。另外夹体的棱边全部做了倒钝处理，除了之前提到的导向作用，也能避免操作人员取放时被锐边划伤，符合车间工装的安全设计要求。这类夹持件的材质一般选用45号钢或者铝合金，钢制版本适合夹持力要求大的焊接、机加工场景，铝合金版本重量轻，适合需要频繁调整夹体位置的轻型装配场景，两种材质的结构尺寸完全一致，可以根据使用场景互换，不需要重新调整安装孔位。
