快动式桌装夹持台钳结构设计

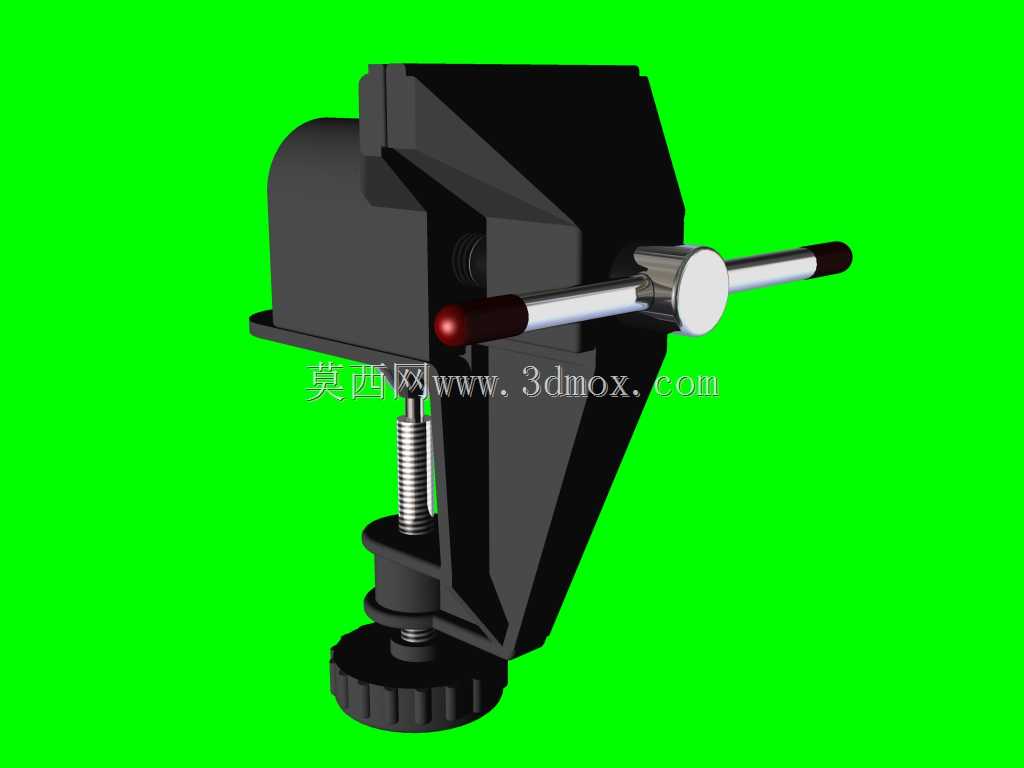

台钳是机械加工、装配维修、手工制作场景中极为常用的夹持类工装，核心作用是将待加工工件牢牢固定在操作工位上，解放操作者双手，保障锯切、锉削、攻丝、打磨、零件装配等工序的操作精度与作业安全，广泛分布在金工实训车间、设备维修站点、小型加工坊、产品装配流水线旁，是一线操作工位不可或缺的基础辅助工具。这款桌装式台钳采用夹装式固定结构，无需在工作台面打孔预埋螺栓，通过底部的螺旋压紧机构即可快速固定在不同厚度的工作台边缘，安装边界适配常规厚度的木质、钢制工作台面，拆卸移位十分便捷，适合需要灵活调整工位布局的作业场景。整体结构采用紧凑的悬臂式布局，钳体主体为高强度铸铁构型，具备足够的结构刚性，夹持作业时可有效抵消锉削、敲击带来的侧向冲击力，避免钳体变形导致的工件移位。夹持操作端采用加长杠杆手柄，配合内部的螺旋进给机构，操作者仅需施加较小的握力即可获得足够的夹持力，手柄两端设置防滑绝缘握套，长时间操作不易打滑，也可避免冬季低温操作时的冰手不适感。钳身的活动导轨采用精密配合结构，进给过程顺滑无卡顿，夹持面保持良好的平行度，可避免工件夹偏、夹伤的问题，适配不同形状的工件夹持需求，无论是规则的方形金属块、圆柱形棒料，还是形状不规则的异形维修零件，都能通过调整夹持角度实现稳固固定。底部的锁紧机构采用大直径旋钮设计，徒手即可完成台钳与工作台的锁紧与松开，无需借助额外扳手工具，旋钮表面设置防滑滚花，手上沾有少量切削液或油污时也能顺畅操作。在设计过程中充分考虑了日常使用的耐用性需求，所有受力部件均做了应力强化处理，丝杠部位预留润滑间隙，日常定期加注润滑脂即可长期保持顺畅的进给手感，整体外形尺寸适配单人操作的作业半径，安装后不会占用过多工作台面空间，钳体下方预留足够的操作空隙，方便长条形工件向下延伸夹持，适配不同长度工件的加工需求。
