移动式墙面自动涂装作业机器人结构

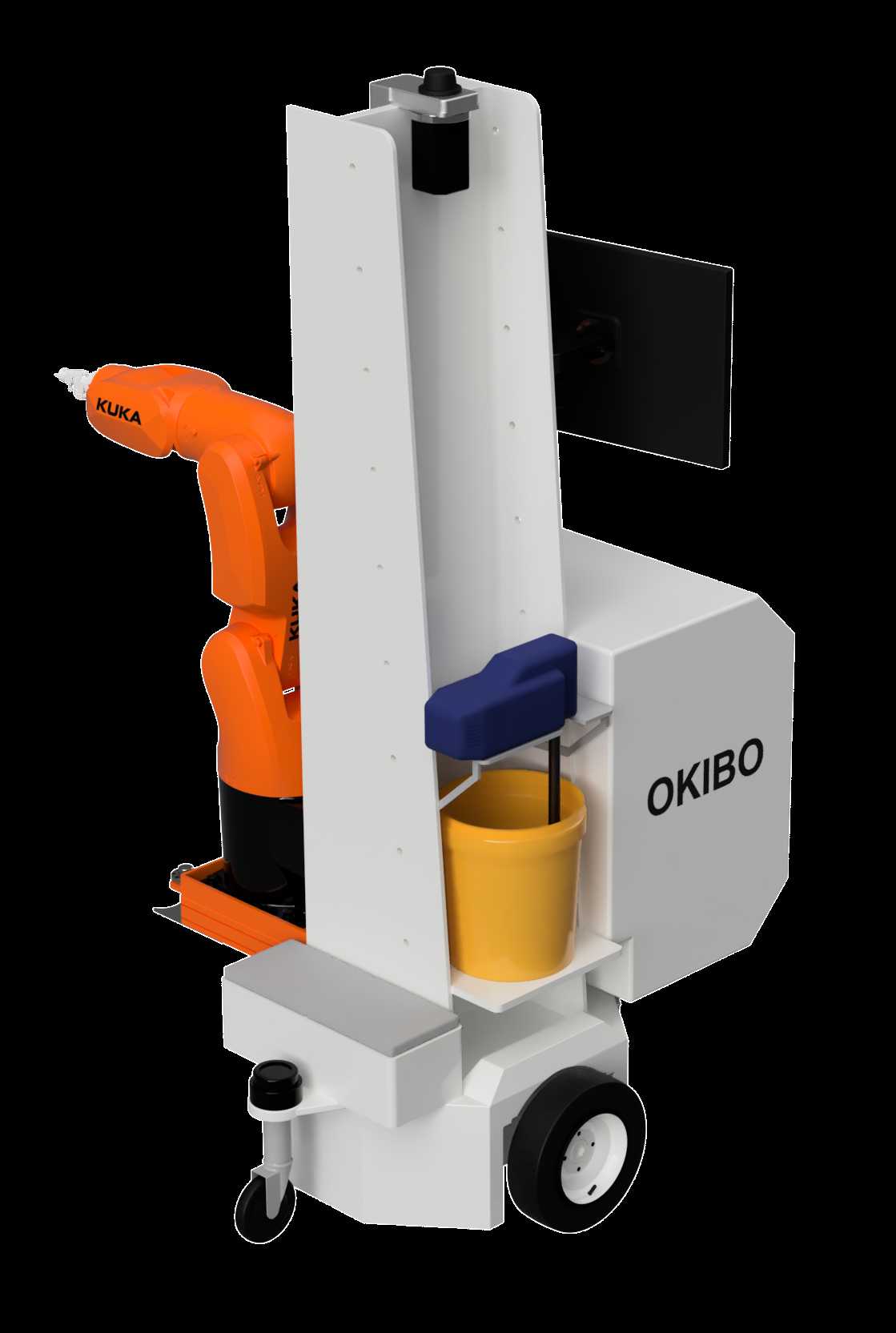

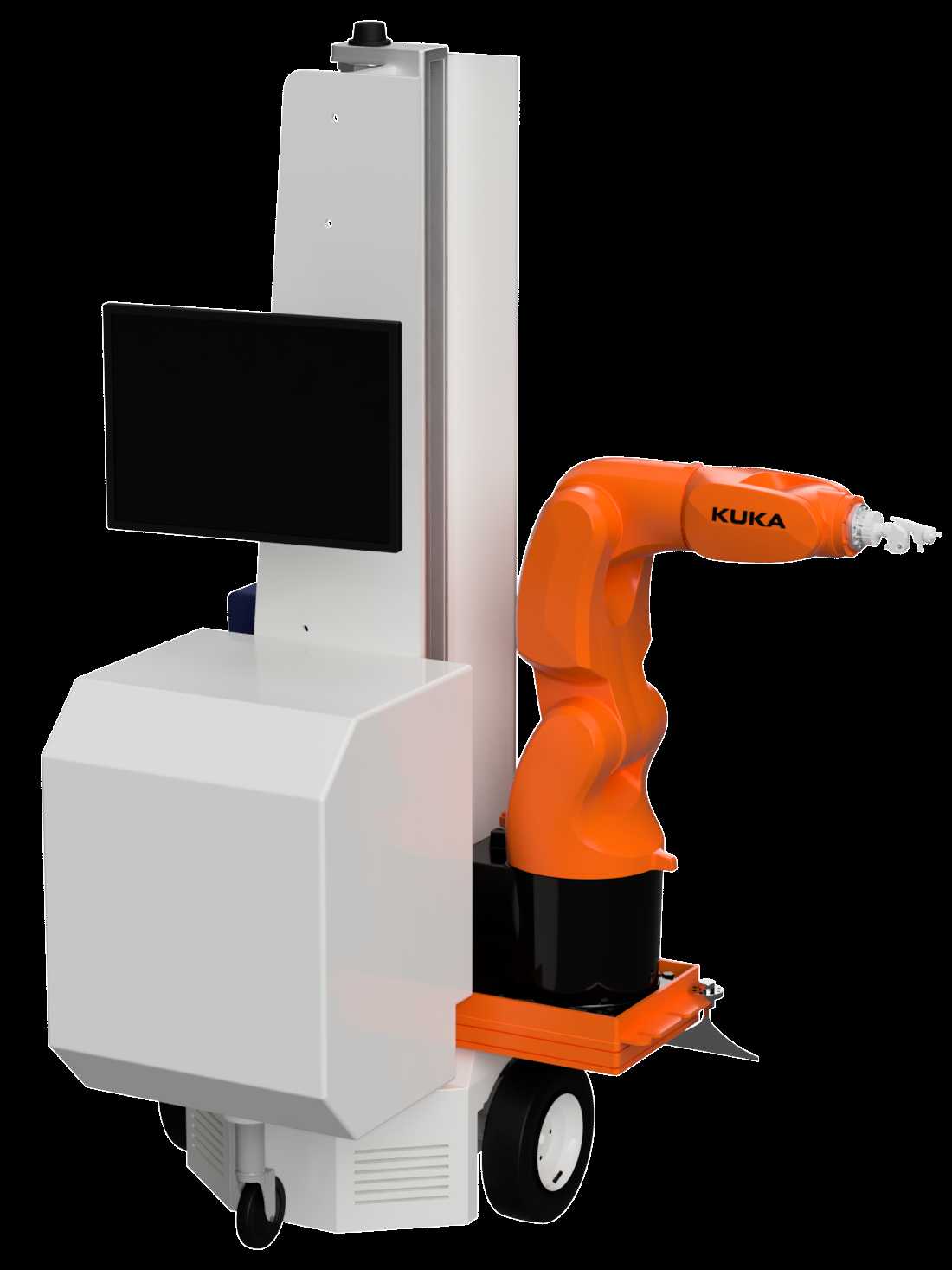

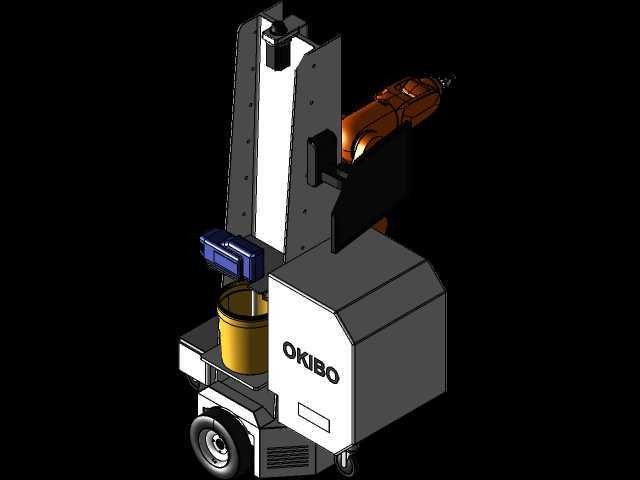

　　这款墙面涂装作业设备的核心应用场景聚焦于建筑室内外墙面的自动化施工作业，可替代人工完成乳胶漆、涂料等饰面材料的辊涂、喷涂作业，适配住宅精装、商业空间装修、旧墙翻新等多类施工场景，能够有效降低人工作业的高空坠落风险，减少涂料挥发物对作业人员的健康影响，同时大幅提升大面积墙面施工的效率与涂层均匀度。设备采用移动底盘加作业机械臂的集成式布局，底盘部分配置了驱动轮与万向辅助轮，可在平整的施工地面实现自主移动与位置微调，底盘上集成了涂料储料容器，容器采用敞口式快装结构，可快速完成涂料补加与容器清洁，储料桶旁设置了涂料泵取与管路排布结构，可将涂料稳定输送至末端执行器，避免管路弯折造成的供料中断。机械臂部分采用多关节串联结构，臂展范围可覆盖常规住宅2.8米至3.5米的层高作业需求，末端可适配辊涂、喷涂等不同作业头，机械臂的关节处预留了走线槽位，可将供料管路、控制线缆规整收纳，避免作业过程中管线与墙面、周边障碍物发生剐蹭。设备主体的立式支撑结构采用钣金折弯焊接成型，表面做喷塑防锈处理，可适应施工现场多粉尘、少量涂料飞溅的恶劣工况，支撑结构上设置了多组安装孔位，可根据作业需求加装视觉定位模块、激光避障传感器等拓展组件，实现墙面边界识别、障碍物自动规避等功能。

　　设备侧面设置了控制模块安装位，可集成运动控制器、驱动器、供电模块等电气组件，整体布局紧凑，在保证作业覆盖范围的前提下尽可能缩小设备占地尺寸，可顺利通过常规住宅的室内门洞，无需拆解即可完成不同施工房间的转场作业。从设计思路来看，这款设备优先平衡了作业覆盖能力与移动通过性，没有盲目追求过大的臂展参数，而是针对常规建筑施工的常见层高、门洞尺寸做了参数适配，底盘的轮系布局经过优化，转向半径控制在较小范围，可在狭小的室内空间完成转向与位置调整。供料系统的设计充分考虑了施工现场的实际使用需求，储料桶的容量匹配单遍作业的涂料消耗量，避免频繁补料打断施工节奏，同时供料管路采用快拆接头设计，施工结束后可快速拆解清洗，避免涂料凝固堵塞管路。

　　机械臂的运动路径经过针对性规划，可实现墙面的横竖方向匀速走枪，保证涂层厚度均匀，在墙面边角位置可自动调整末端姿态，减少边角位置的人工补涂工作量。设备的安装边界方面，整体组装完成后的宽度小于常规室内门洞宽度，高度可满足普通电梯的运载尺寸要求，转场运输时无需额外拆解主体结构，仅需将末端作业头拆卸收纳即可完成转运。底盘底部的万向轮高度可调，可根据施工现场地面的平整度调整底盘水平度，保证机械臂作业时的基准面稳定，避免因地面倾斜造成的涂层厚度不均、作业轨迹偏移问题。设备的配重经过合理分配，将重量较大的电池、储料桶布置在底盘下部位置，降低整机重心，即使机械臂伸展至最大作业半径时也不会发生倾翻，无需额外加装外伸支腿，减少了作业前的准备工序。

　　在实际作业过程中，设备可先通过移动底盘行驶至待作业墙面的指定位置，锁定驱动轮后启动机械臂按预设路径完成墙面涂装作业，单块墙面作业完成后可自动移动至下一个作业点位，全程仅需少量人工辅助完成补料、作业头更换等操作，相比传统人工作业可降低六成以上的人工投入，同时涂层的均匀度、作业效率都有明显提升。设备的结构设计充分考虑了施工现场的维护需求，所有电气组件、传动部件都设置了可拆卸的防护外罩，日常维护时可快速拆卸外罩完成部件检修，易损件如末端辊刷、密封胶圈等都采用通用标准件，可在施工现场快速更换，减少设备停机等待时间。
