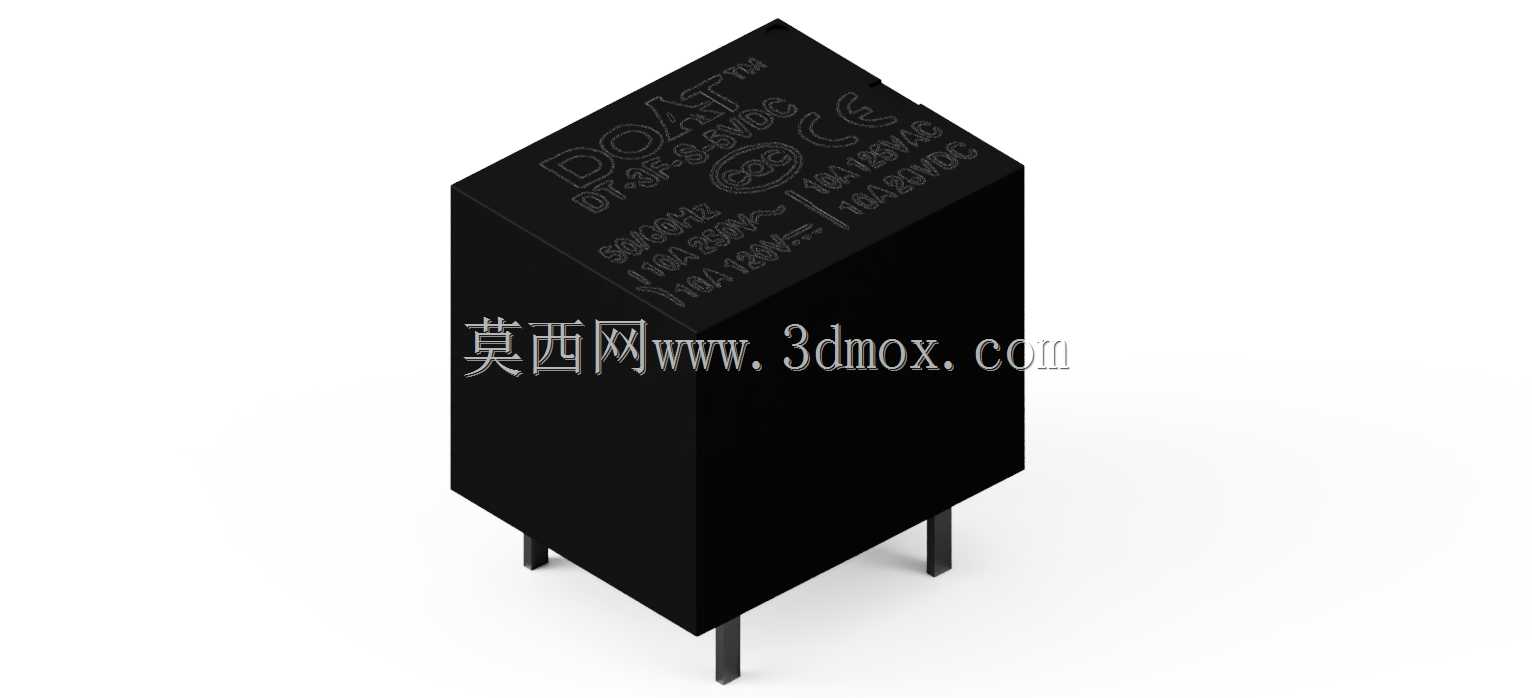

Doat直插式PCB控制继电器结构设计

这款直插式PCB继电器主要面向低压控制回路设计，在工业控制板卡、小型家电控制模块、车载低压配电单元、测试治具信号切换回路中都有广泛应用，核心作用是通过小电流控制信号驱动触点通断，实现主回路负载的切换控制，避免控制端直接带载带来的触点烧蚀、信号干扰等问题。从结构设计来看，整体采用黑色阻燃塑封外壳，外壳表面丝印清晰标注触点参数、线圈规格与认证标识，方便生产组装环节的目视核对，也能在长期使用中抵御粉尘、助焊剂飞溅对内部电磁结构的侵蚀。引脚采用标准直插排布，引脚间距匹配常规PCB焊盘设计规范，在建模时严格还原了引脚的伸出长度与直径参数，确保在PCB Layout阶段可以直接调用封装，不需要额外调整焊盘位置，过波峰焊时引脚吃锡长度符合行业通用工艺要求，不会出现引脚过短吃锡不足、过长顶到治具的问题。内部电磁驱动结构的布局经过优化，线圈与触点组的排布充分考虑了爬电距离要求，在额定10A的通断能力下，触点间的绝缘间隙满足250VDC耐压要求，不会出现拉弧击穿的风险。外形采用立方体结构，边角做了微小的倒角处理，既方便自动化贴插设备的吸嘴抓取，也能减少人工插件时的边角磕碰损伤。安装边界上，模型还原了器件的最大外形轮廓，在板卡布局时可以准确预留周边安全间隙，避免和周边的电容、接插件等元件出现装配干涉，尤其是引脚根部的塑封凸台尺寸完全还原实物，在设计PCB丝印框时可以直接匹配轮廓，方便生产环节的目视检查。触点部分采用常开设计，线圈额定驱动电压为5VDC，适配绝大多数单片机控制板的IO口驱动能力，不需要额外增加驱动放大电路就能直接驱动，在小型自动化设备的IO扩展板上应用时，可以直接集成在板卡上，不需要额外预留外接继电器的安装空间，大幅缩小控制板的整体体积。建模过程中对外壳表面的所有标识、引脚的端部倒角、外壳合模线的位置都做了还原，在做整机装配干涉检查、产品渲染出图时都能直接使用，不需要再做细节补全。
