卧式三相异步驱动电动机结构

　　在常规工业传动系统里，这类卧式电动机承担着把电能转换为旋转机械能的核心任务，常见于皮带输送线、小型泵组、风机、机床进给单元、包装辅机以及各类非标自动化设备的动力输入端。做设备布置时，工程师首先要确认的不是外观，而是电机轴高、底脚安装孔距、轴伸长度和接线盒方位，因为这些边界直接决定电机能否落进机架预留空间，也决定联轴器、带轮或链轮能否顺利对中。

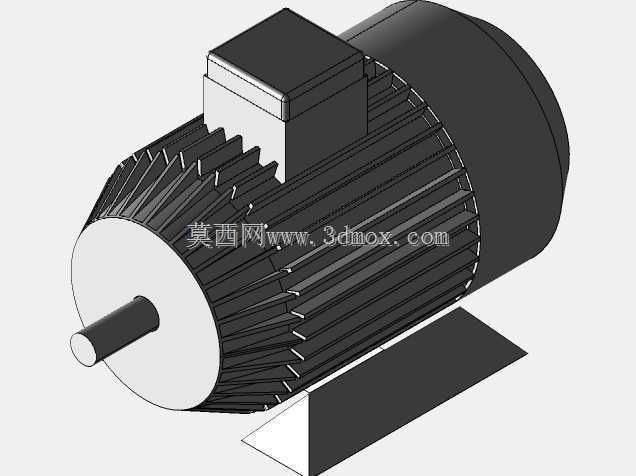

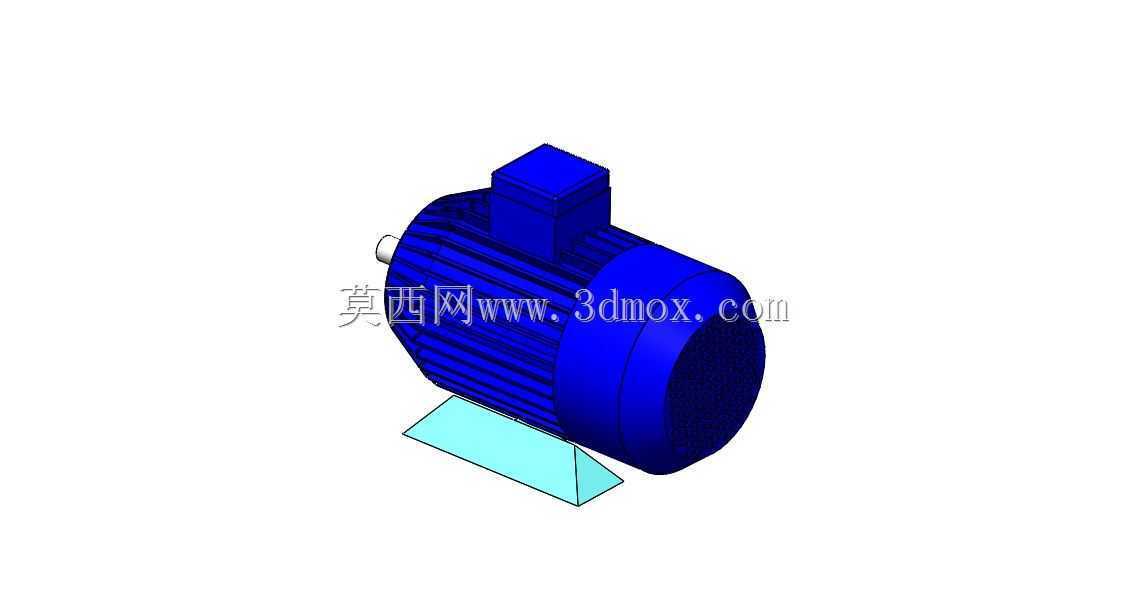

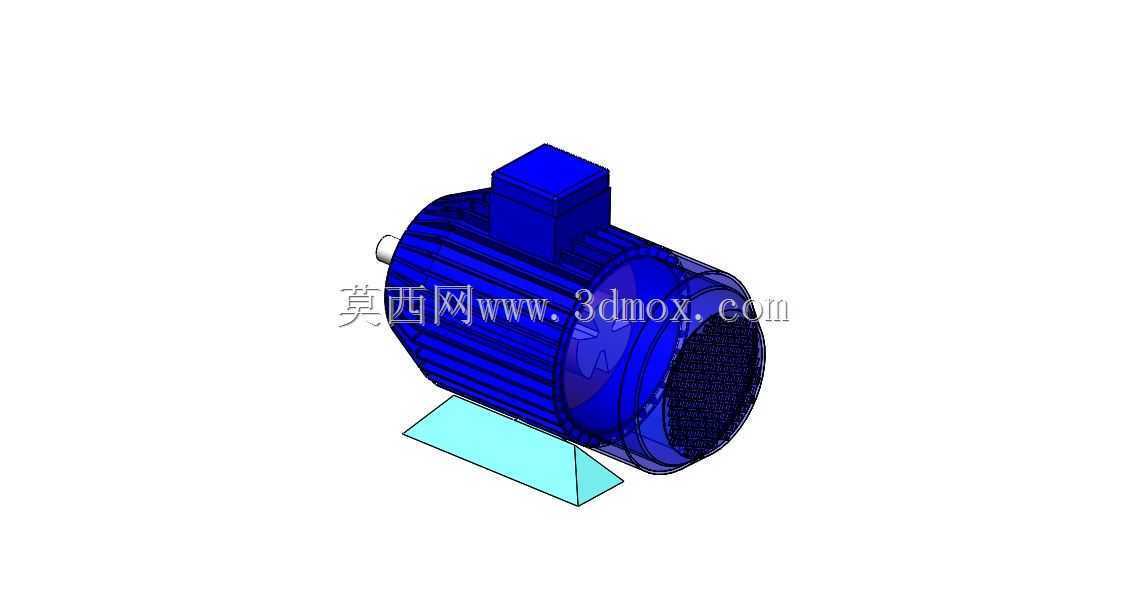

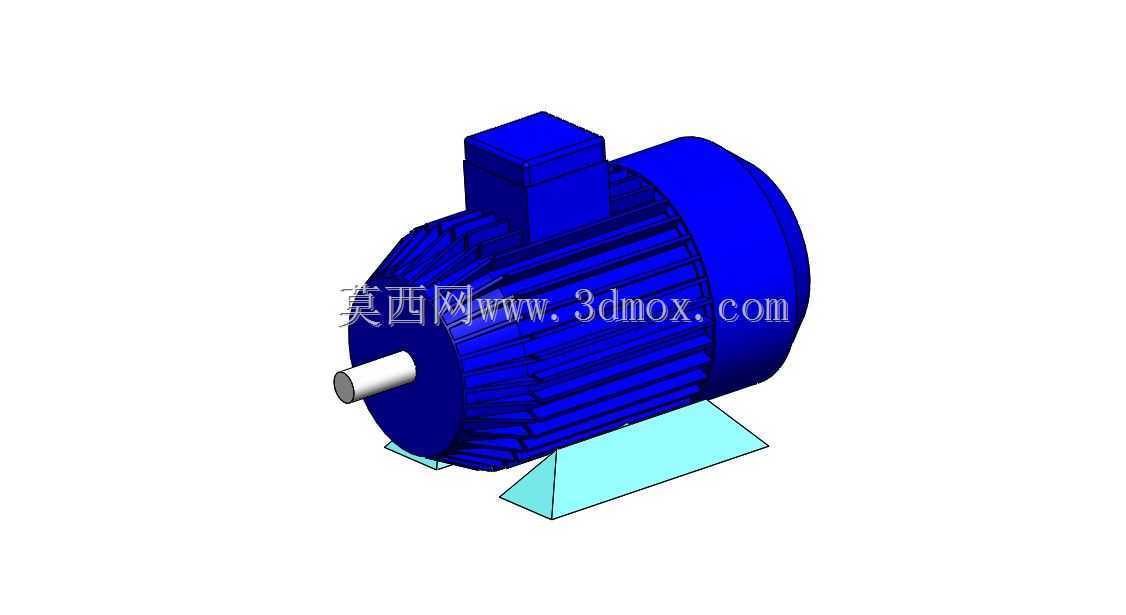

　　该模型呈现的是典型卧式底脚安装结构：圆筒形机座外侧布置散热筋，顶部设置接线盒，前端伸出圆柱轴，底部通过一体或装配式底脚固定在安装基础上。散热筋沿机座轴向展开，目的不是单纯增加造型层次，而是扩大壳体与空气的接触面积，使内部定子产生的热量能够更快传到外表面。自然冷却条件下，筋条方向、高度和间距都会影响空气沿机身流动的路径；若设备处于粉尘较多的工况，过密的筋片还可能造成积灰，反而削弱散热，因此实际选型时常结合现场通风和清洁周期综合判断。

　　底脚是安装校核中的重点。卧式电机通常依靠底脚平面承受整机重量和传动反力，四个安装孔需要与底座或滑轨对应。建模时不能只把底脚画成简单支撑板，还要考虑底脚与机座的过渡区域、螺栓穿装空间以及拆装时扳手的操作余量。若电机通过皮带轮输出，底脚附近往往还要预留张紧调节距离；若采用联轴器直连，则要更严格控制轴高与被驱动设备轴高的一致性，避免长期偏心引起轴承发热和轴封磨损。

　　轴伸部分位于前端盖中心，是扭矩向外传递的接口。轴端直径、键槽尺寸和伸出长度需要与负载侧连接件匹配。三维布置时，应在轴端外侧保留足够的装拆空间，使带轮、联轴器或链轮能够沿轴向退出，而不必拆卸整个电机。前端盖和后端盖共同支撑转子轴系，端盖与机座的配合止口决定轴承室的同轴度；在结构表达中保留端盖轮廓、轴承位置和机座分界面，有助于后续做剖视、干涉检查和维护说明。

　　顶部接线盒的方位在工程现场很容易被忽视，但它直接影响电缆走线。模型中接线盒位于机座上方，盒体具有明显的独立腔体，适合容纳端子排和接线空间。实际设备中，接线盒可根据需要旋转到左侧、右侧或顶部出线，布置时要保证电缆弯曲半径，避免盒口与机架、护罩或管线发生干涉。对于油泵、风机这类靠近管路的设备，接线盒还应尽量远离渗漏点和冲洗区域。

　　从设计思路看，这种电机结构强调通用性和可维护性。圆筒机座便于形成稳定的定子容纳腔，外散热筋兼顾刚性与换热；底脚安装方式成熟，适合混凝土基础、焊接机架和滑动导轨；轴伸标准化后，可以与减速器、泵、输送机等多种负载连接。模型把机身、端盖、接线盒、底脚和输出轴作为完整装配关系表达，能够帮助设计人员在设备总装阶段判断外形包络，而不是仅依据二维样本上的长宽高进行粗略排布。

　　在产线布局中，电机周围还要留出热扩散和检修空间。机身与防护罩之间不宜完全贴死，后端盖处应考虑风罩和风叶的气流通道；底脚螺栓下方需要放置垫片或调平件，保证四个支撑点受力均匀。若电机安装在倾斜机架或移动设备上，还要复核润滑脂在轴承室内的分布，以及接线盒在倾斜状态下的防水方向。对于带制动、编码器或独立风机的派生型号，外形长度和尾部空间会进一步增加，不能按基础电机尺寸直接套用。

　　三维建模时，机座散热筋适合采用阵列或重复特征构建，但要注意筋条与端盖、接线盒底座相交处的几何连续性。底脚部分应体现安装孔、支撑斜面和机座过渡面，避免在工程图中无法表达螺栓连接关系。输出轴上的键槽、轴肩和端面细节虽然不大，却直接关系到传动件定位；接线盒盖、盒座和电缆入口也应保留层次，方便后期做电气布置说明。

　　这类电动机的价值在于它不是孤立零件，而是设备动力链的起点。把电机模型放入总装后，需要同步检查轴系对中、皮带包角、联轴器间隙、接线走线、底脚固定、维护拆装和散热气流。只有这些边界同时满足，电机才能在长期运行中保持稳定输出，也让后续制造、安装和维修环节少留隐患。
