折叠式四旋翼无人机机身框架结构设计

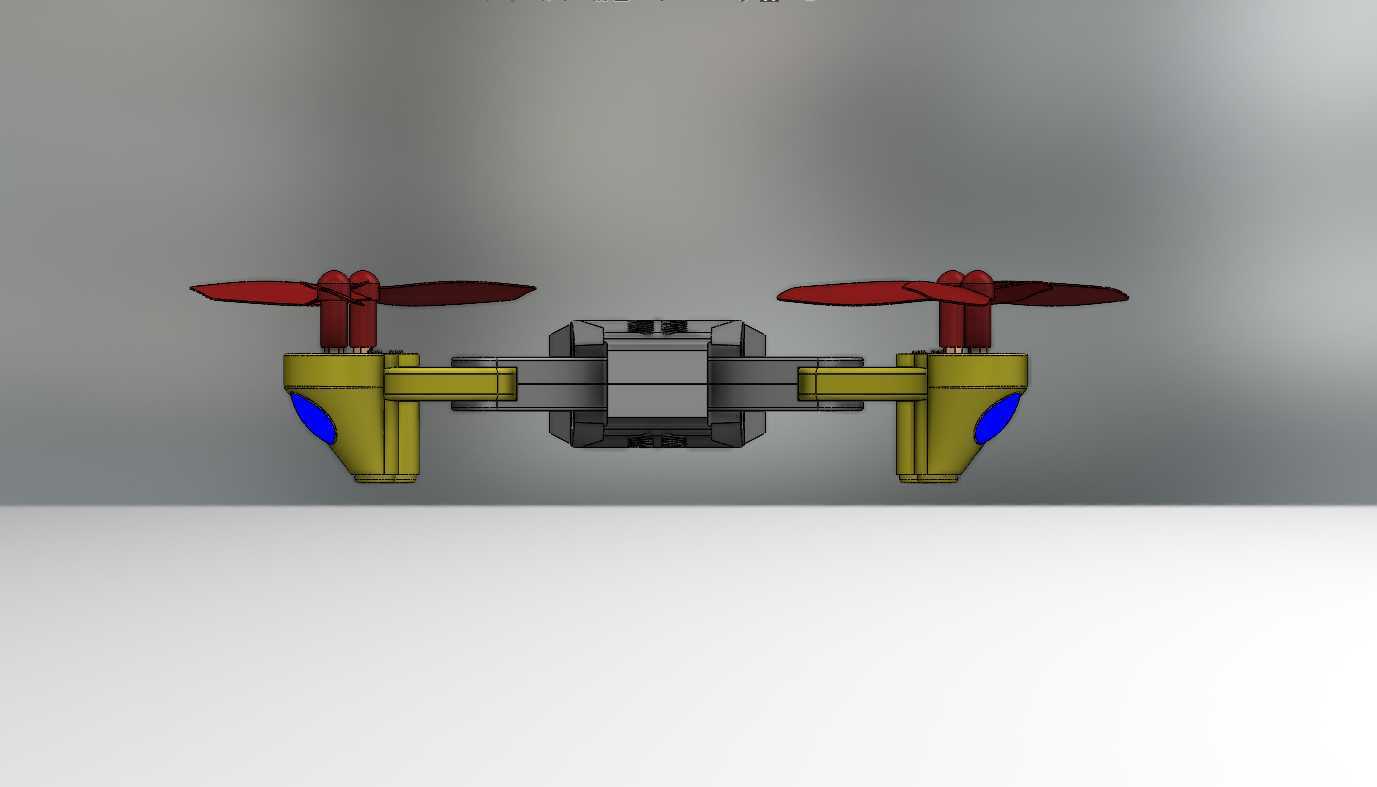

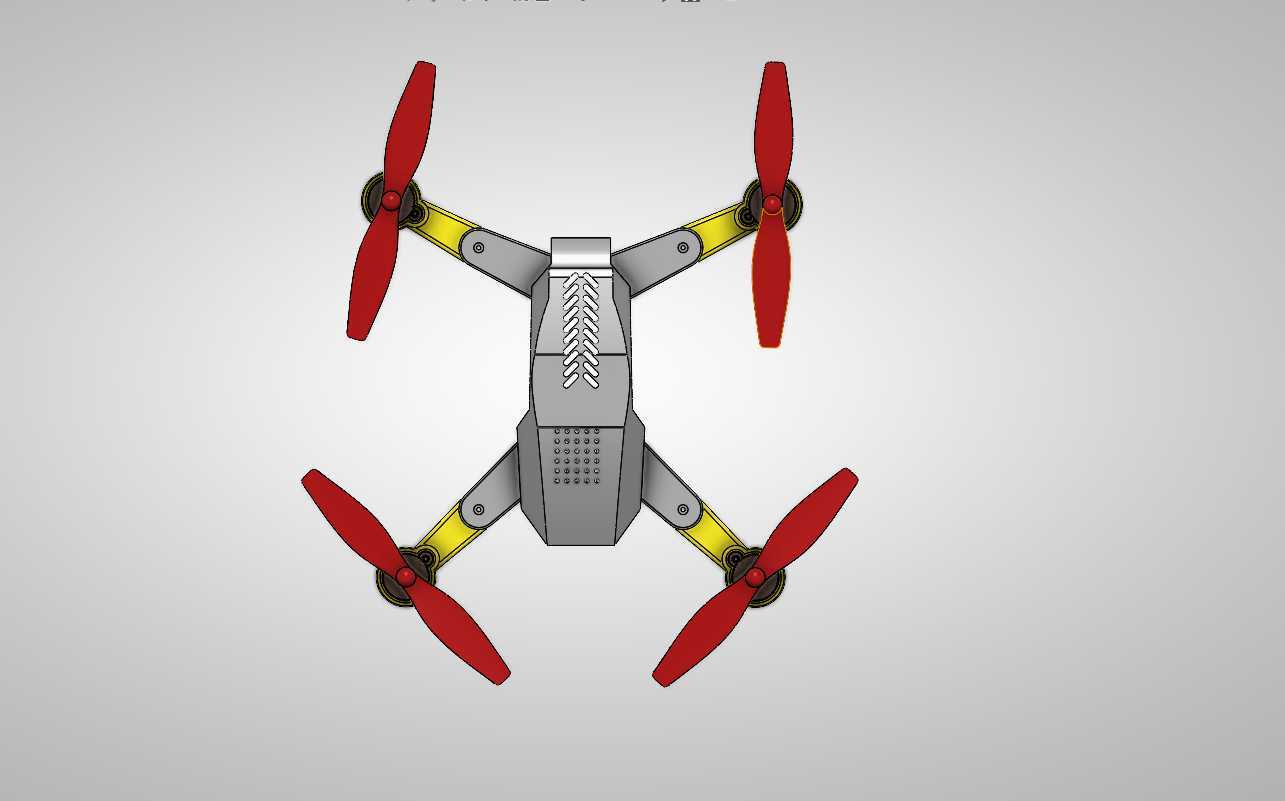

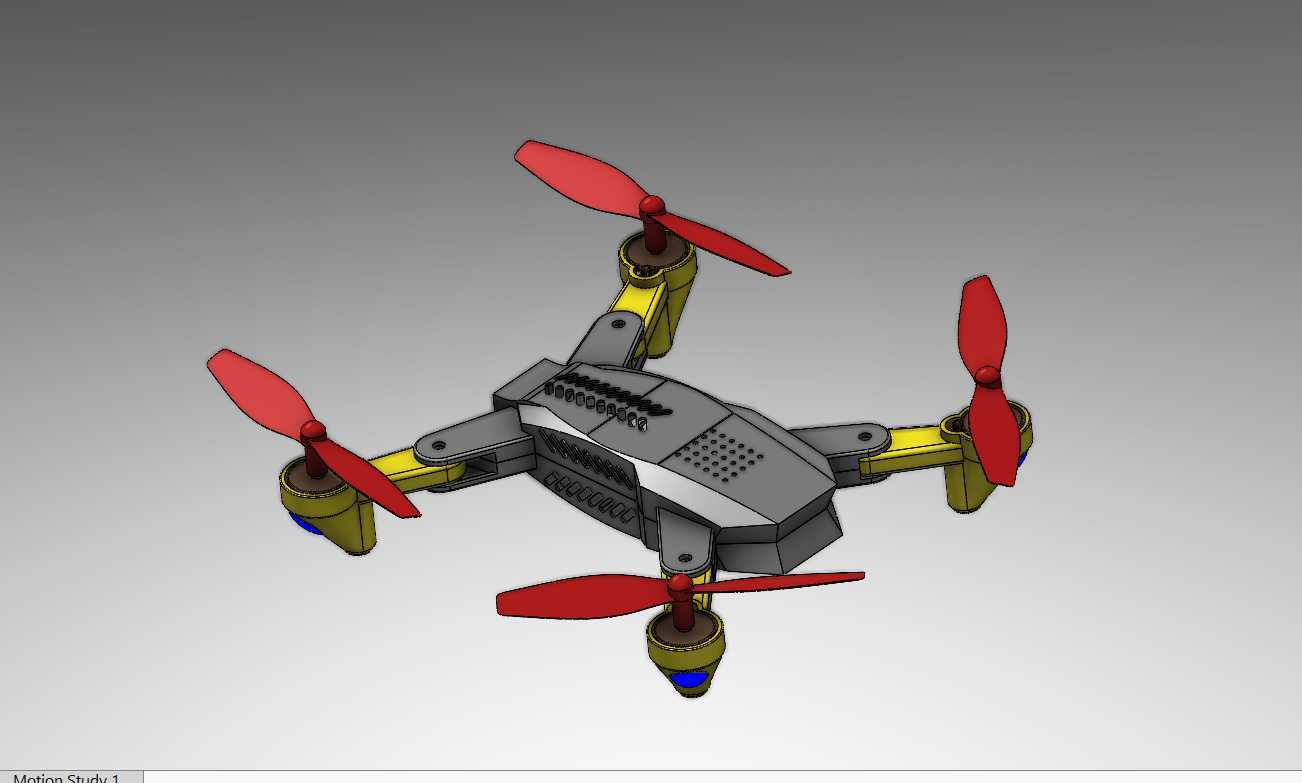

这套四旋翼无人机框架结构，主要面向消费级航拍、小型作业巡检类场景的整机装配需求，核心承载飞控主板、电池模组、电调模块、摄像云台等全部机载部件，同时为四个旋翼动力单元提供稳定的安装基准。从实际应用场景来看，这类折叠式框架结构适配户外便携作业需求，机臂可绕机身铰接座向内折叠收纳，折叠后整体占用空间仅为展开状态的40%左右，能够轻松放入常规双肩背包的隔层中，解决了传统固定轴距四轴无人机携带不便的痛点，在短途航拍、电力线路微巡、农田小范围苗情监测等场景下，无需额外配备大型防护箱即可完成设备转运。

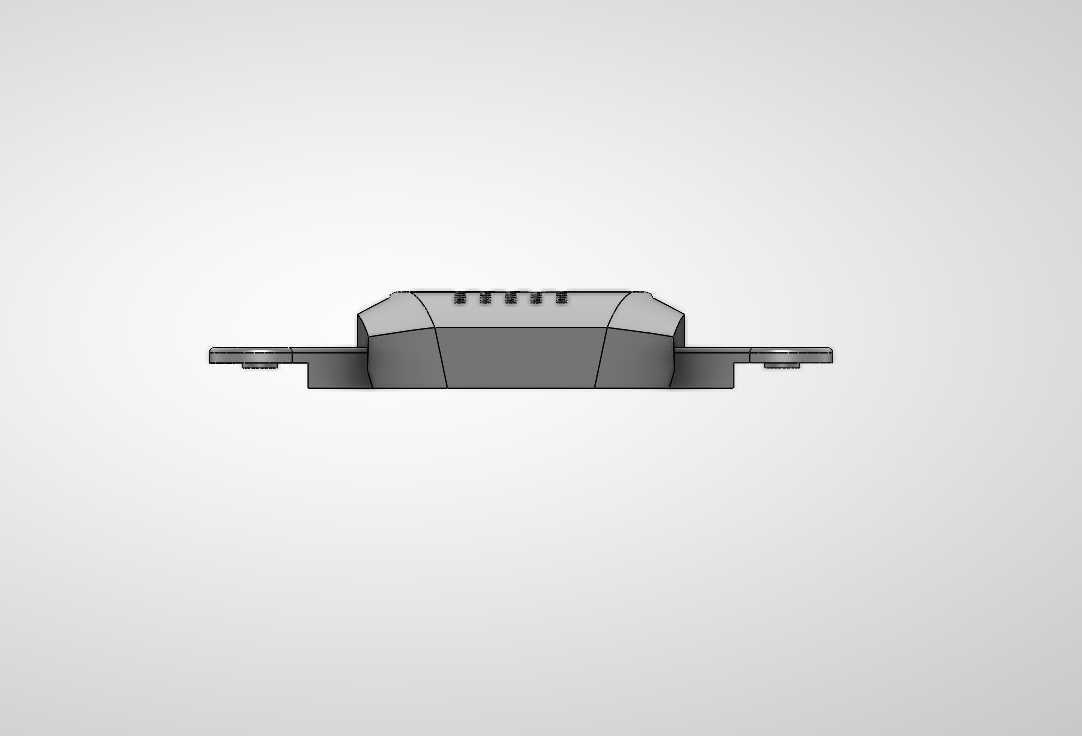

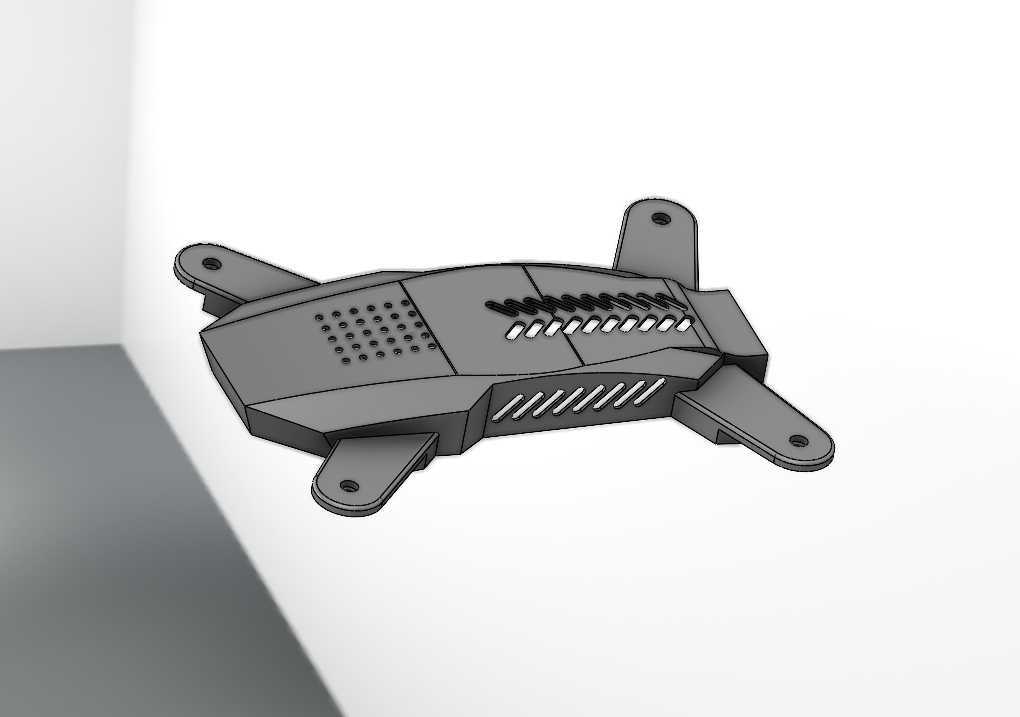

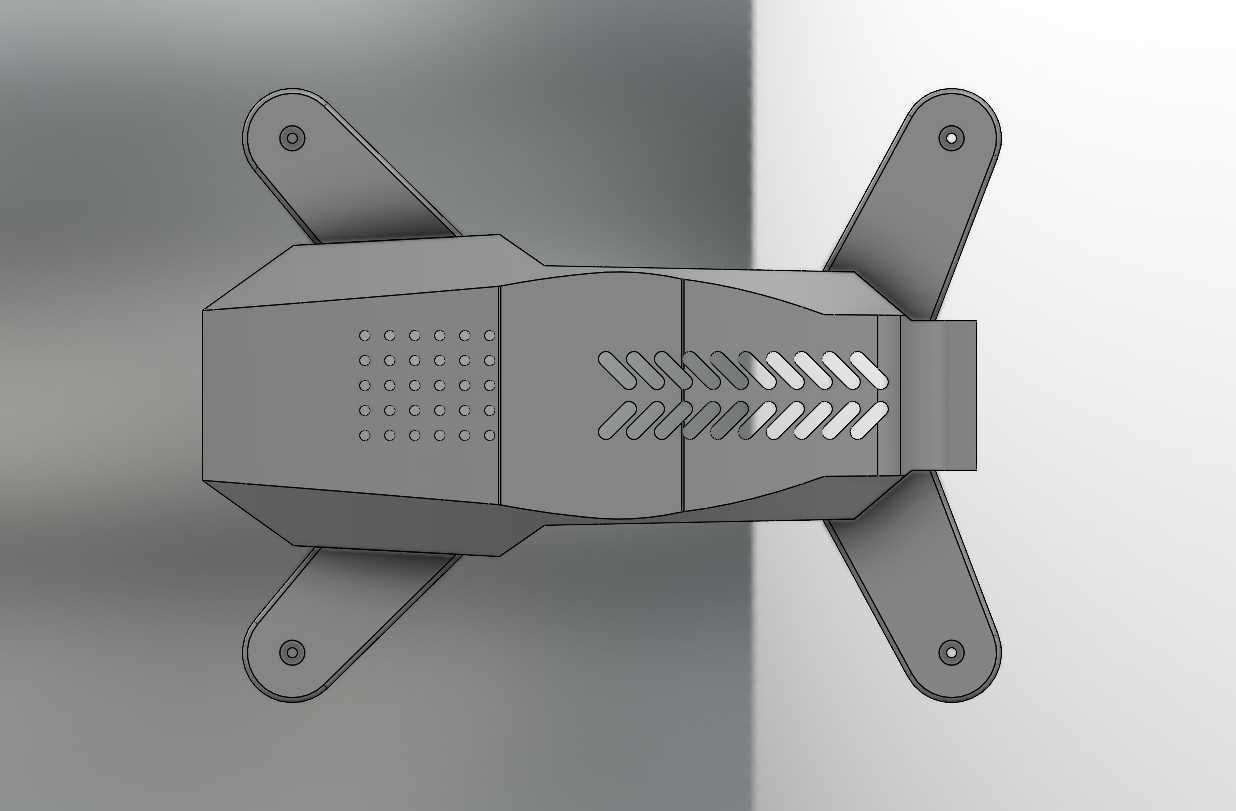

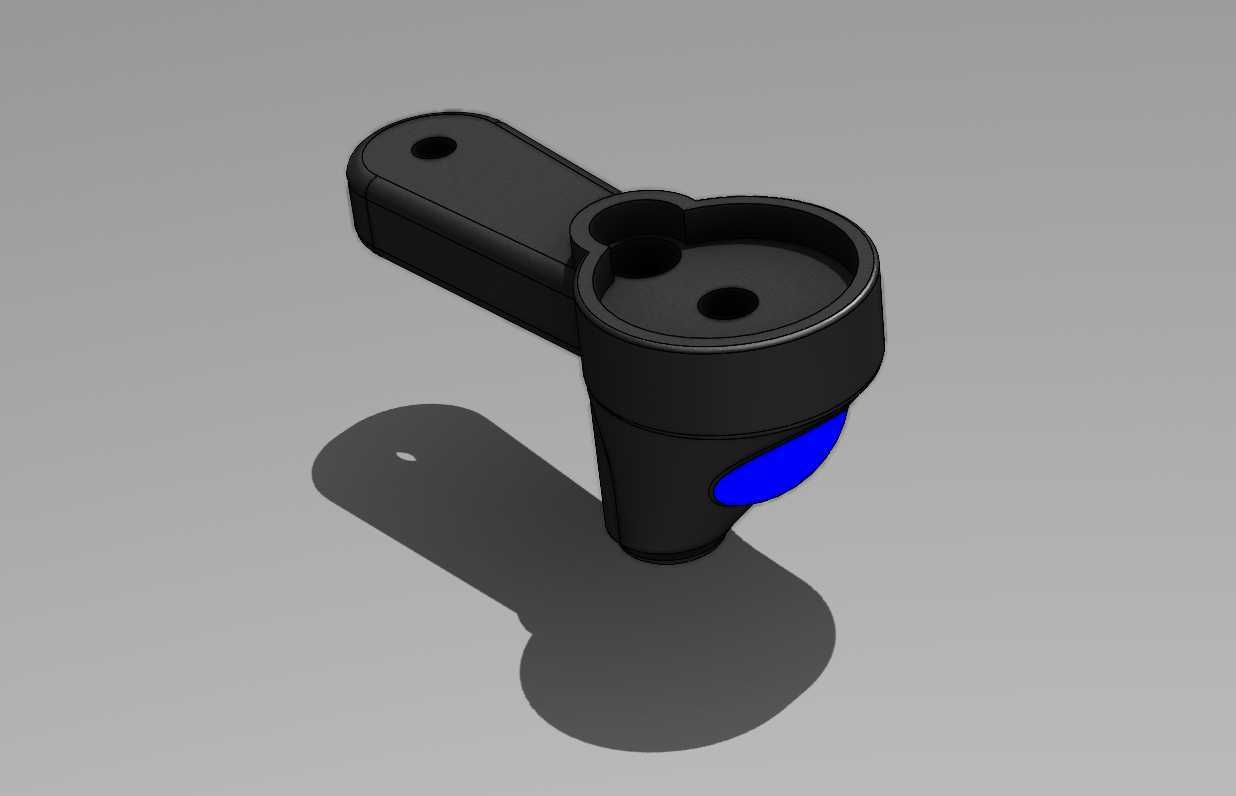

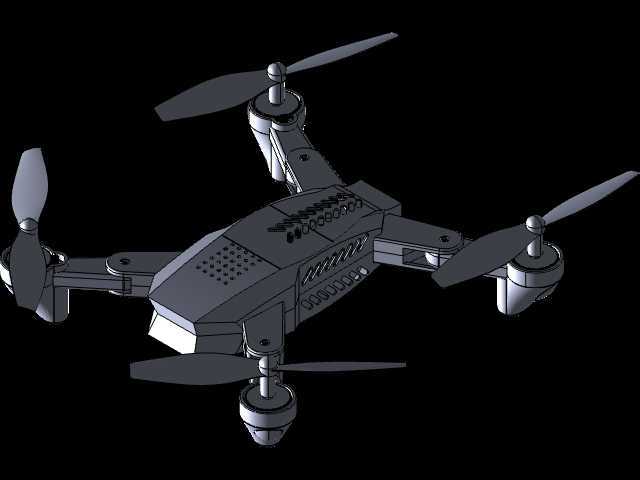

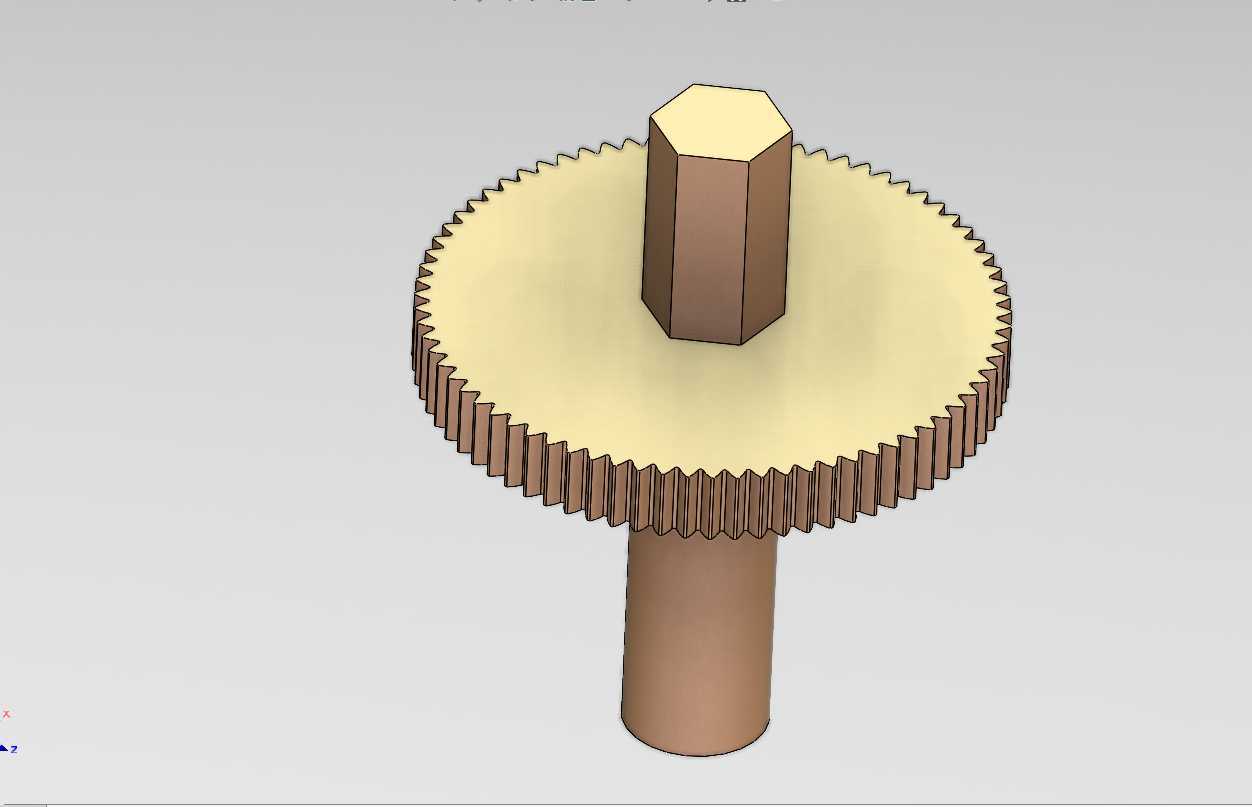

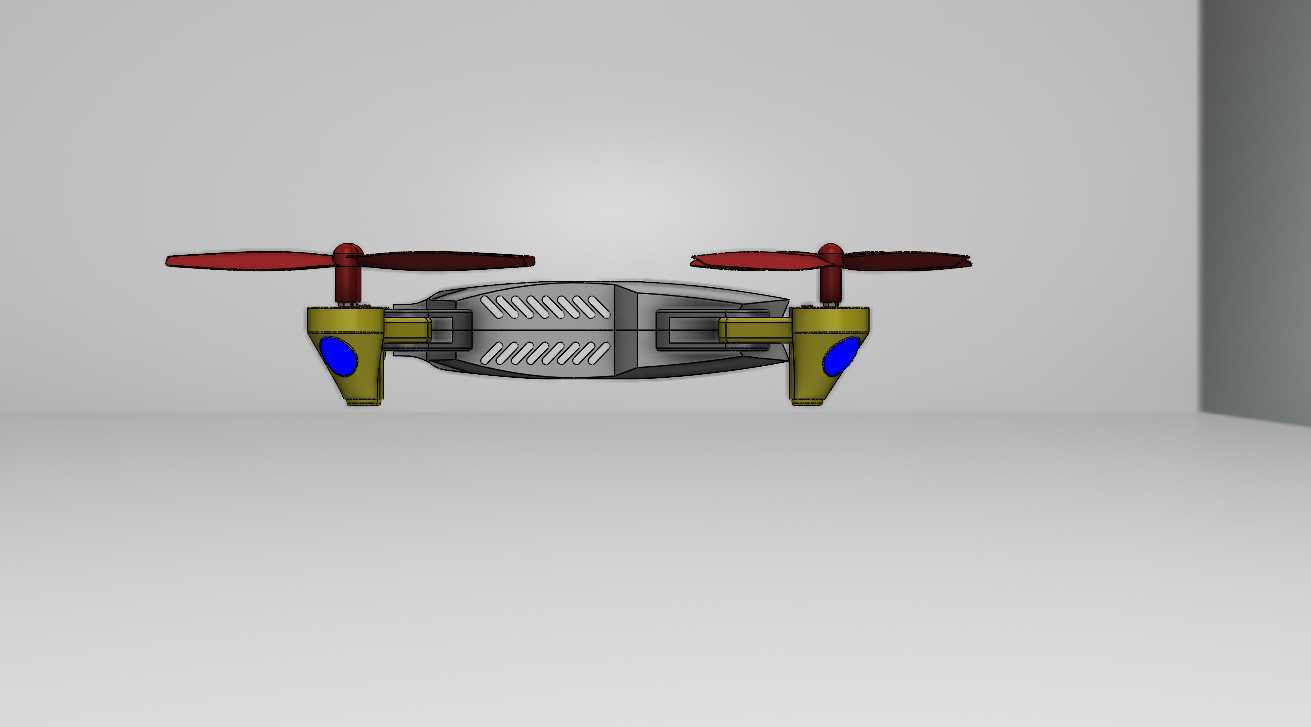

设计思路上优先兼顾结构强度与整机自重控制，机身主体采用上下壳体扣合的腔体结构，上壳体表面预留多组阵列式散热格栅，对应飞控主板、电调模块的发热区域，能够在飞行过程中利用旋翼下洗气流形成被动散热风道，避免长时间悬停作业时机载电子元件出现过热降频的问题；下壳体预留标准云台安装螺孔位，兼容市面上主流的轻量化三轴防抖云台，同时在电池仓位置设计了快拆卡扣结构，无需借助辅助工具即可完成动力电池的更换，适配户外连续作业时的电池轮换需求。四个机臂与机身主体的铰接位置采用过盈阻尼转轴设计，展开到位后无需额外锁扣即可保持固定姿态，转轴的阻尼力矩经过匹配调校，能够抵消飞行过程中旋翼转动带来的高频振动，避免机臂出现松旷移位的问题；机臂末端的电机安装座设置了定位止口，无刷电机装入后可保证电机轴与机臂平面的垂直度公差控制在0.1mm以内，减少旋翼转动时的动平衡偏差，降低整机飞行时的振动幅度。

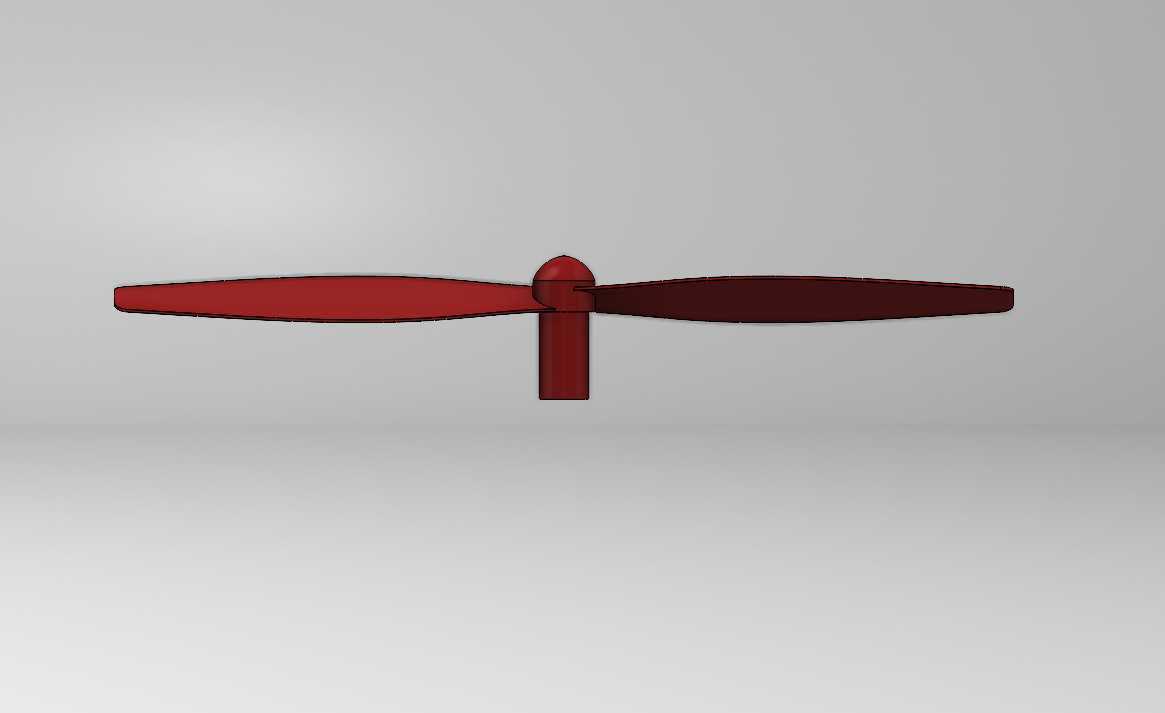

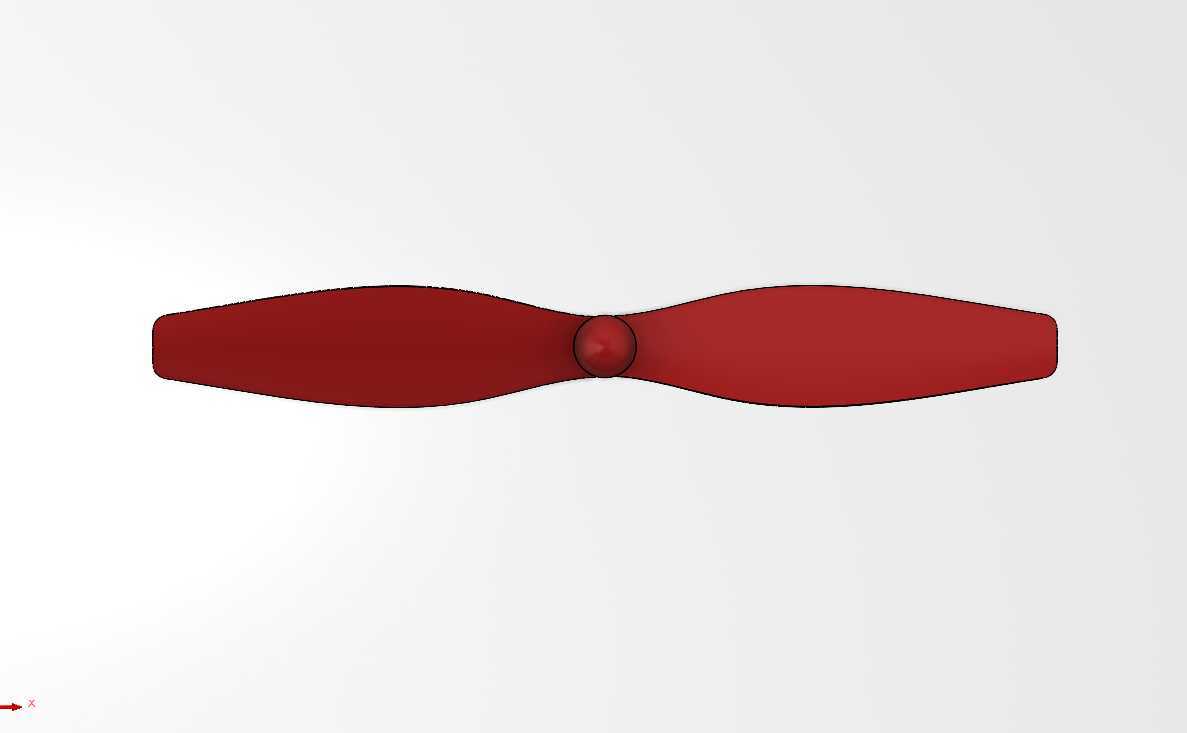

从安装边界尺寸来看，机臂完全展开后整机对角轴距为280mm，单支机臂长度为110mm，能够适配最大8英寸规格的螺旋桨安装，电机安装座预留的螺孔孔距为16mm/19mm双规格兼容，可适配不同功率等级的22系列、23系列外转子无刷电机；机身主体的内部腔体净尺寸为120mm*70mm*25mm，能够容纳常规尺寸的飞控板、4合1电调、接收机等电子元件，电池仓可适配最大3S 1500mAh规格的锂聚合物电池，电池安装位的重心与整机几何中心重合，避免电池装配后出现重心偏移影响飞行稳定性的问题。框架的所有安装孔位均做了沉台设计，螺丝锁紧后端面不会突出框架表面，减少飞行过程中的空气阻力，同时在机身前端预留了图传天线、GPS模块的安装柱位，天线安装位置高于机身主体上表面，可避免碳纤维或塑料壳体对无线信号产生屏蔽，保证遥控信号与图传信号的传输稳定性。

结构细节上，机臂与机身连接的位置做了圆弧过渡加强筋处理，在机臂受到侧向冲击力时，应力会沿着加强筋均匀分散到机身主体结构上，避免铰接位置出现断裂问题；机身底部预留了起落架安装螺孔，可搭配轻量化的防滑起落架使用，在降落时能够缓冲地面冲击力，同时为下置云台留出足够的安全间隙，避免云台镜头在起降过程中触碰地面造成损坏。整个框架的装配公差控制在0.05mm以内，所有扣合位置、铰接位置的配合间隙均匀，不会出现飞行过程中结构件共振产生异响的问题，旋翼转动时的振动能够通过机臂结构传递到机身重心位置，配合飞控的减震阻尼球，可大幅降低机载传感器的振动干扰，提升飞行姿态控制的精度。
