影视道具类多功能声波起子结构设计

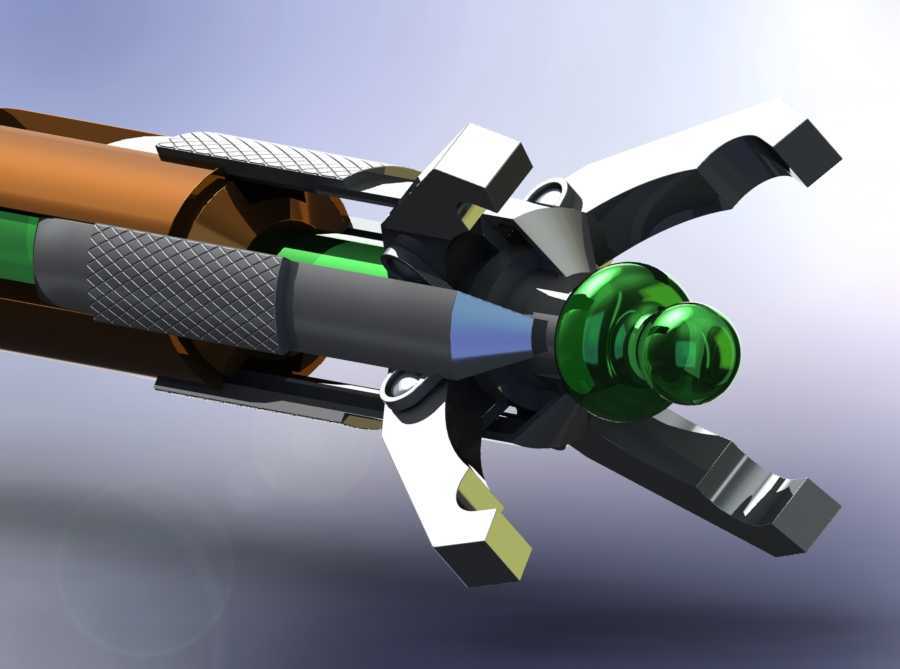

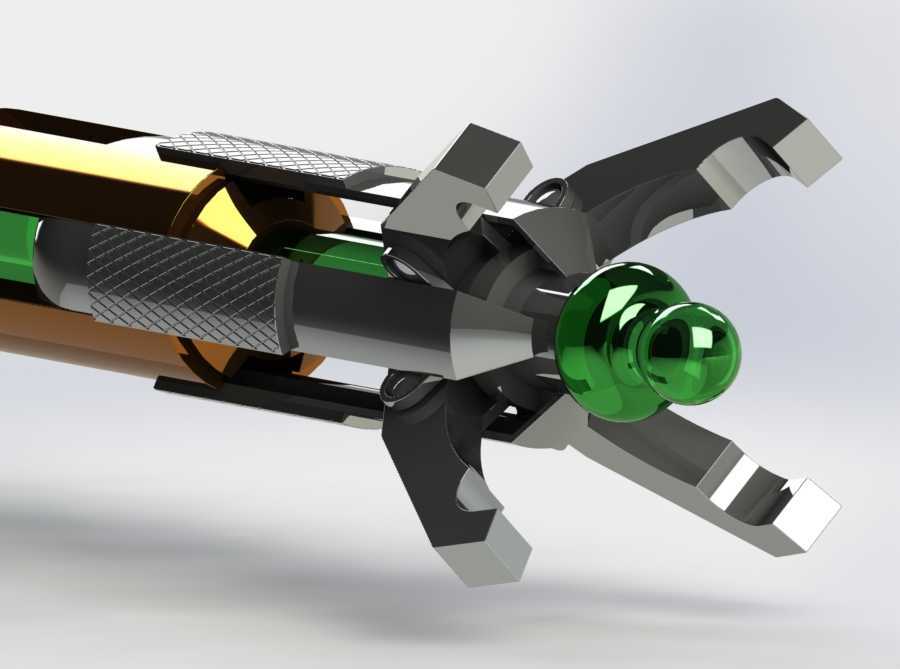

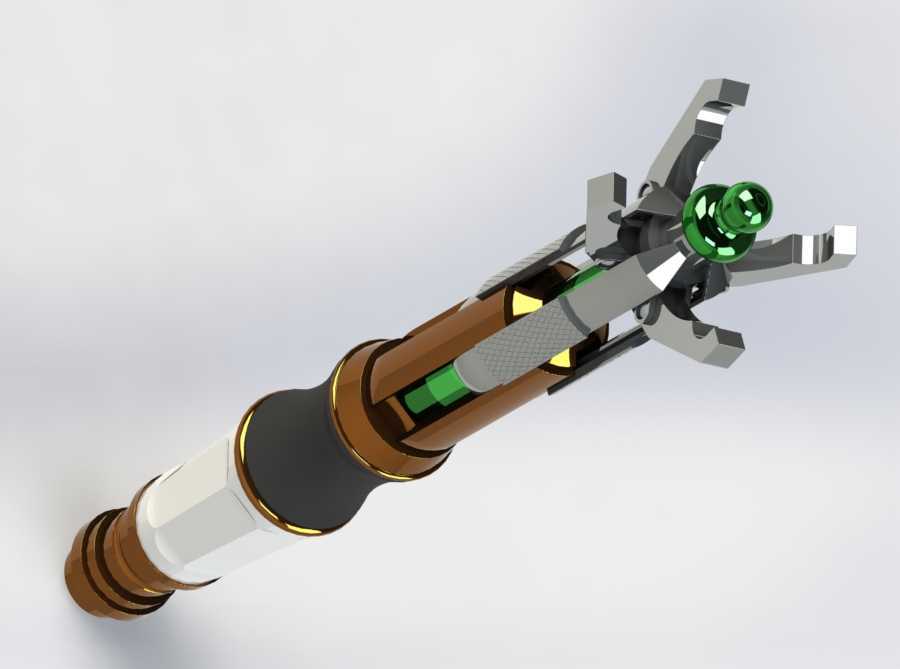

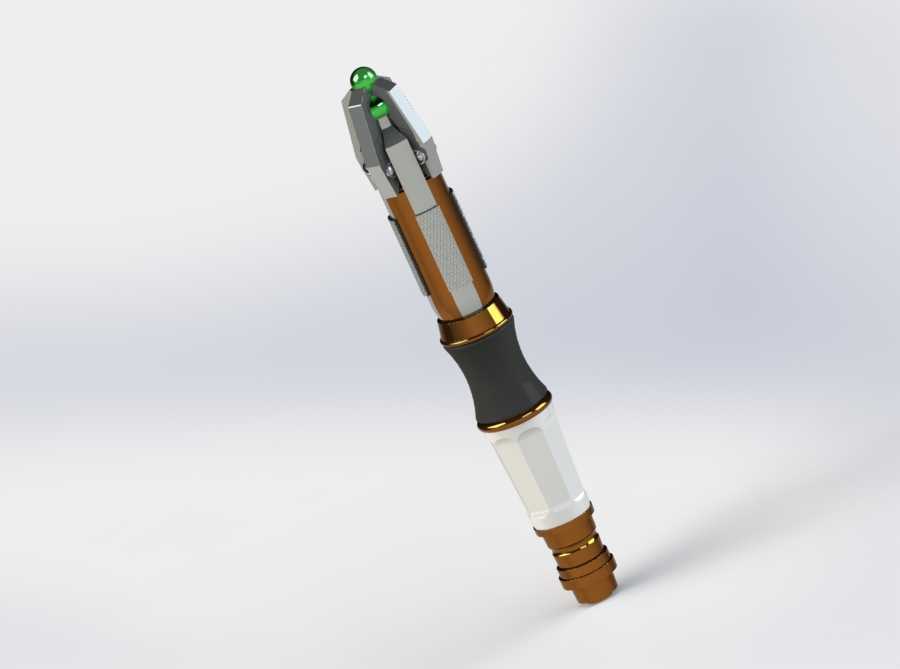

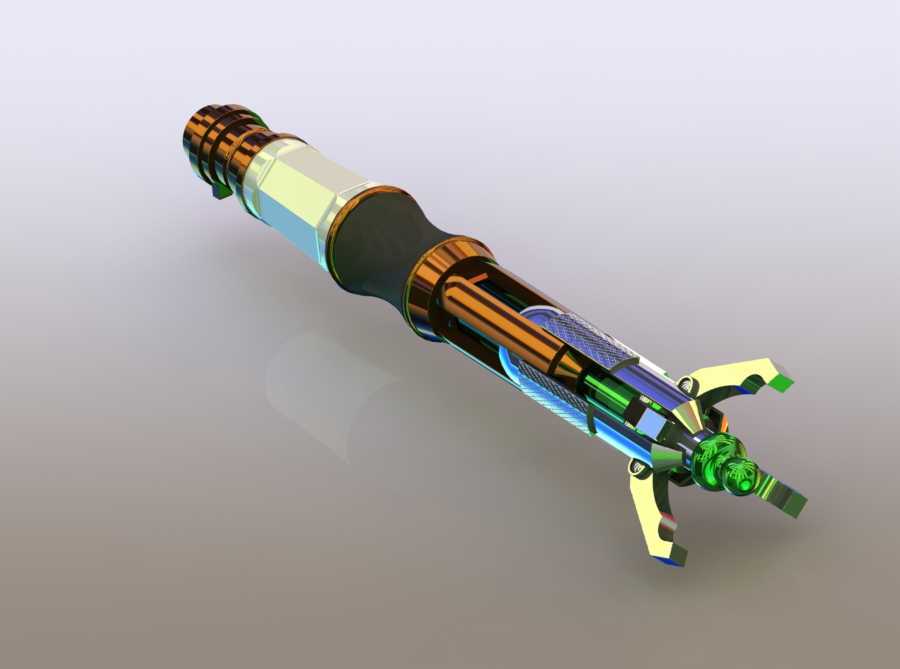

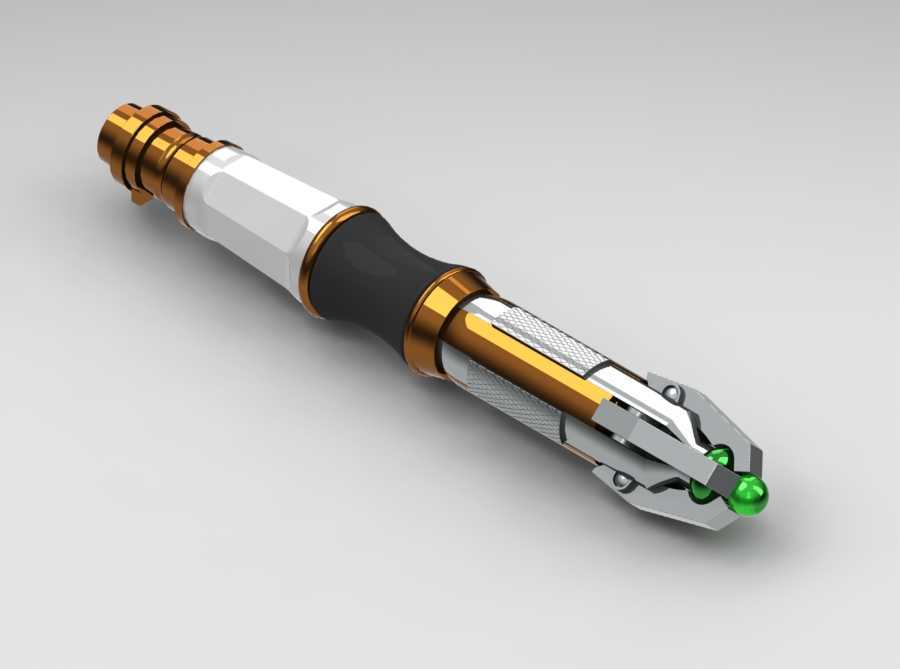

本次呈现的这款多功能起子结构，最初的设计定位是面向影视道具制作与创意工具开发领域，兼顾展示性与基础操作实用性，在结构设计阶段就充分考虑了手持操作的人机工程学边界，整体握持段采用分段式变径设计，靠近尾端的握持区做了防滑纹理与软质包覆层的结构预留，能够适配不同手型的抓握需求，长时间握持操作时不会出现硌手、打滑的问题。从功能布局来看，前端的可伸缩夹爪结构是整个设计的核心，四组对称分布的爪件通过内部的连杆机构与中段的滑动套筒联动，转动尾部的调节环即可带动爪件完成张开与收拢动作，收拢状态下爪件端部可以形成适配不同规格槽型螺丝的咬合结构，张开状态下则可以夹持小尺寸的精密零件，满足狭小空间内的零件拾取、螺丝拆装需求，相比传统单一功能的螺丝刀，这种集成式的结构设计减少了频繁更换批头的操作步骤，在精密装配、电子设备维修、模型制作等场景下能够有效提升操作效率。

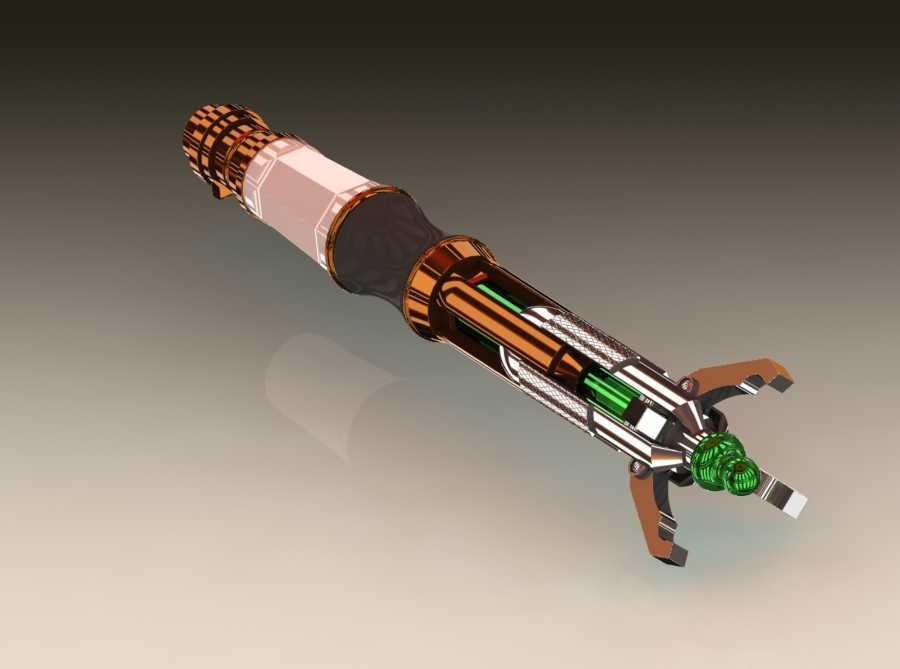

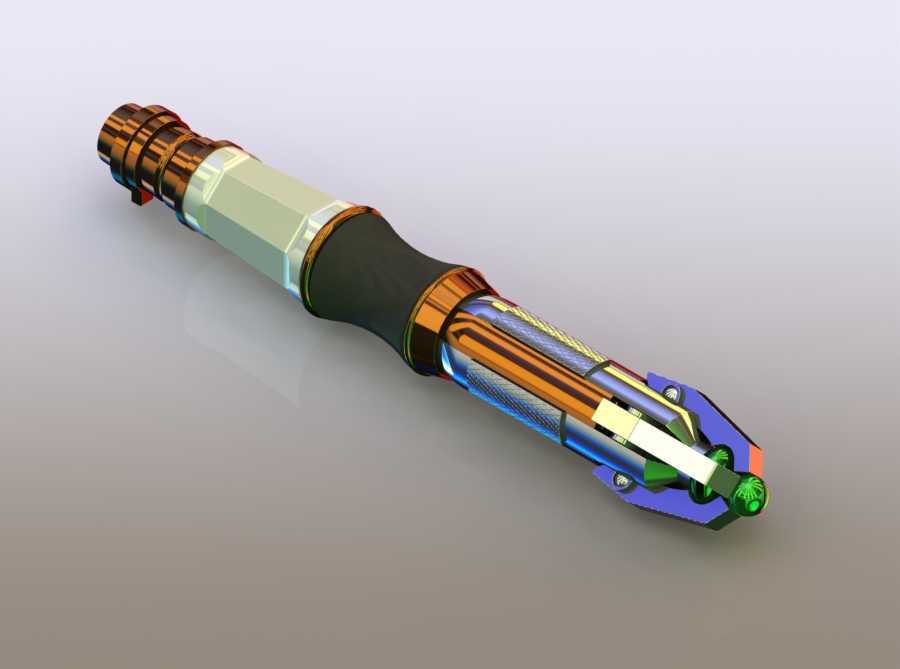

在结构细节的处理上，内部的传动路径做了分层设计，外层是装饰性的金属质感套筒，中层是承担传动受力的工程塑料骨架，内层预留了发光模块的安装空间，可以在爪件收拢触发内部微动开关时点亮端部的绿色导光件，还原影视道具的视觉效果，同时不会影响内部传动结构的正常运动。各运动部件之间的配合间隙控制在0.1mm到0.15mm之间，既保证了滑动调节时的顺畅度，又不会出现旷量过大导致的爪件对位偏差问题，爪件端部的咬合面做了防滑齿纹处理，咬合螺丝时能够提供足够的摩擦力，避免拧动过程中出现滑牙的情况。

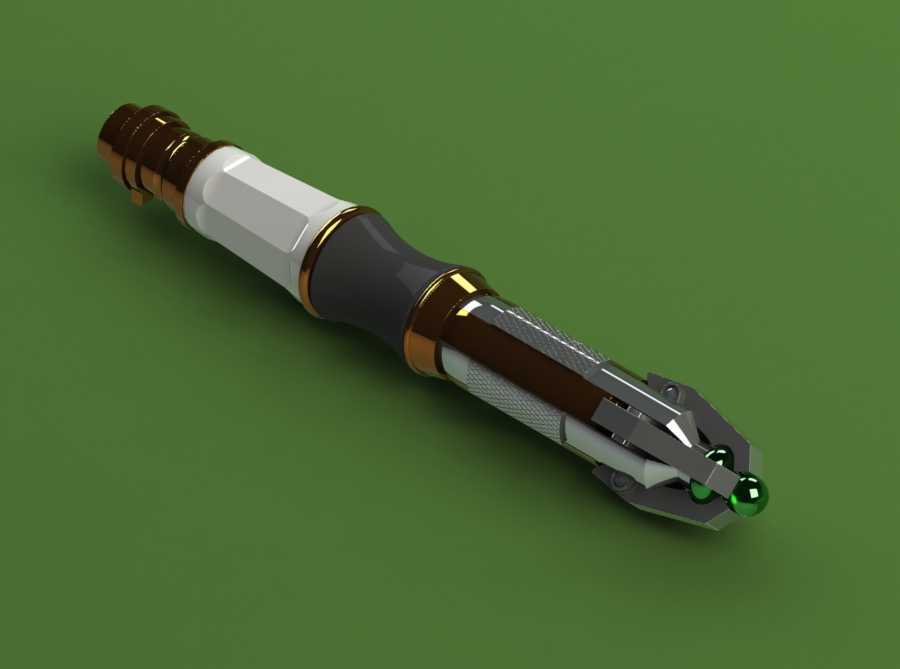

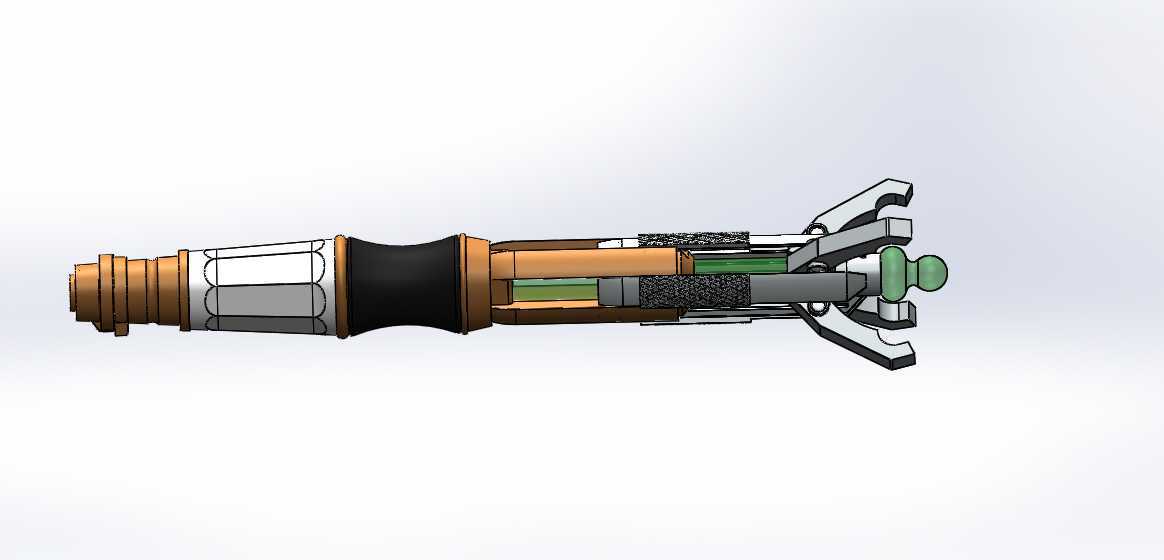

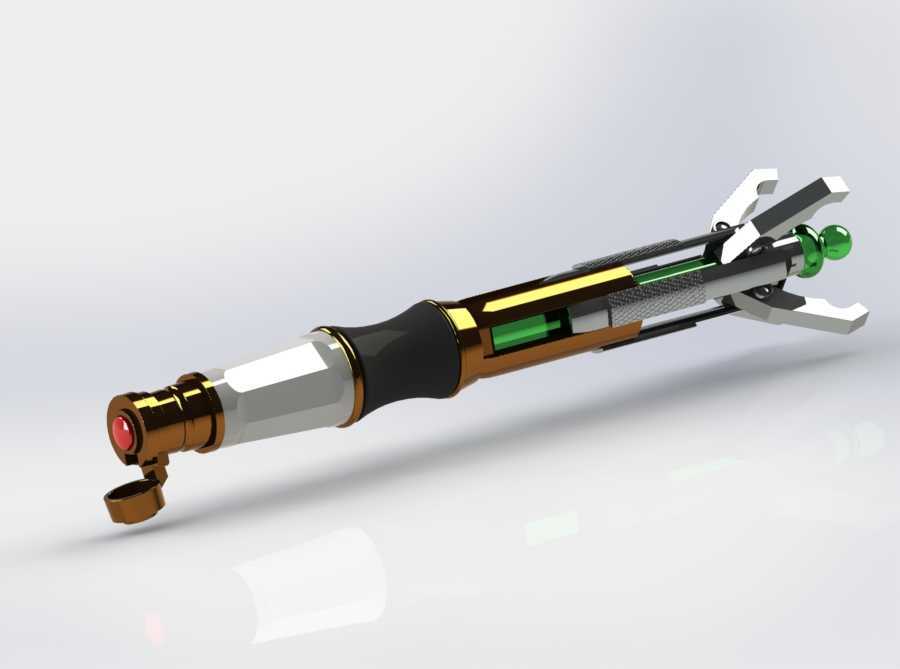

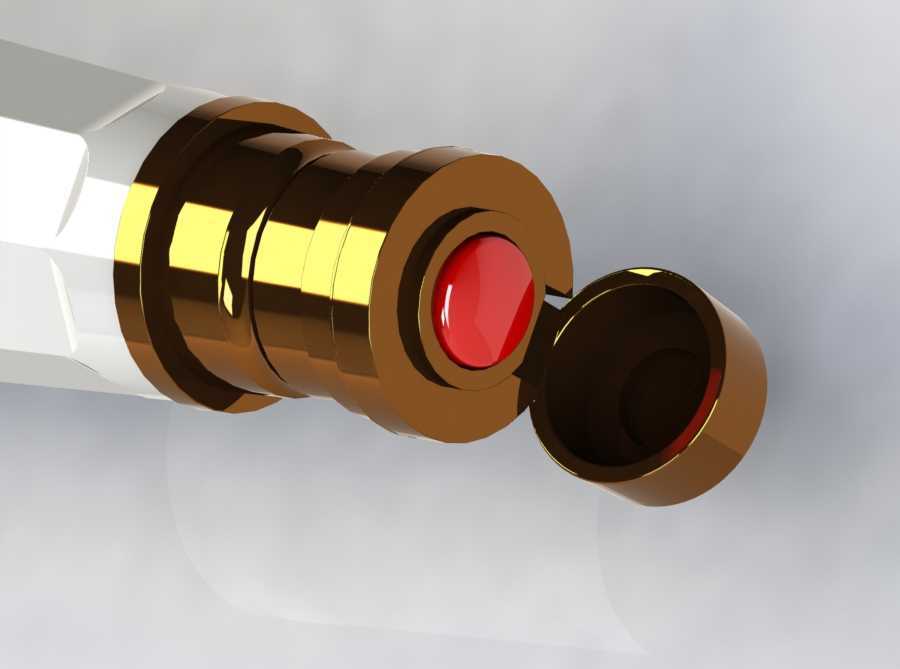

从安装边界与尺寸适配来看，整体长度控制在180mm左右，最大直径位于中段握持区，为32mm，前端爪件完全收拢时的外径为12mm，能够伸入大部分设备外壳的预留操作孔内完成螺丝拆装作业，尾端的直径为22mm，可以适配标准的批头延长接杆，在需要更大扭矩的场景下，可以外接加力杆提升拧动扭矩，不会因为尾部结构强度不足出现开裂、变形的问题。外壳的分段式结构采用卡扣加定位柱的连接方式，不需要额外的紧固件即可完成装配，后期拆解维护内部结构时只需要沿轴向滑动解锁卡扣即可拆开外壳，更换内部的发光电池或者磨损的传动零件都十分便捷。

在材料选型的适配设计上，结构建模阶段就针对不同部位的受力特性做了壁厚的差异化设计，承担传动受力的连杆、爪件部位壁厚设置为2.5mm，采用高强度工程塑料或者金属粉末烧结工艺制作时能够承受最大2N·m的拧动扭矩，满足日常小型螺丝拆装的受力需求；外层装饰套筒的壁厚设置为1.5mm，既可以保证外观的质感，又不会过多增加整体重量，整备重量控制在120g左右，放在工具包内携带不会产生明显的负重感。针对不同使用场景的适配，结构上预留了批头替换的接口，爪件收拢后内部的空腔可以兼容标准6.35mm的六角批头，用户可以根据实际使用需求更换不同规格的十字、一字、内六角批头，拓展工具的适用范围，不需要额外携带多把不同规格的螺丝刀。

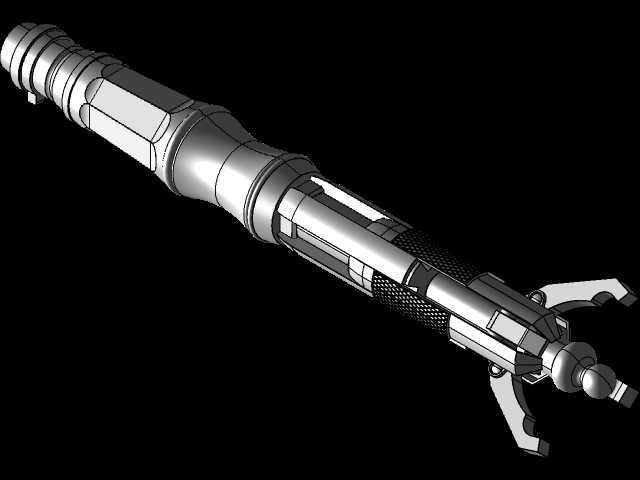

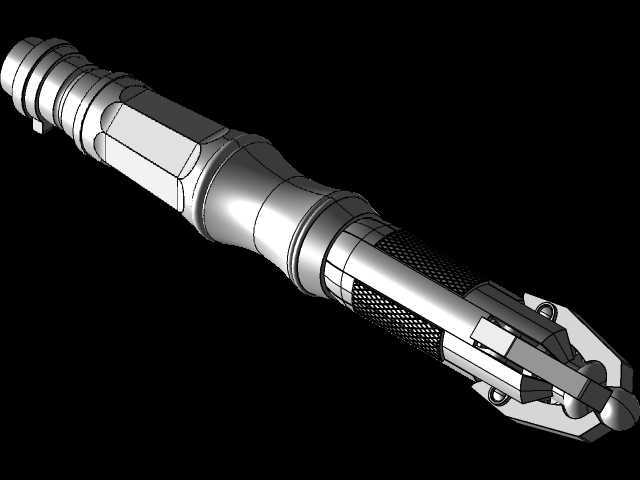

在实际的应用场景中，这款结构除了作为影视道具展示之外，在日常的数码产品维修、航模装配、精密仪器调试等场景下都能发挥作用，前端的夹爪结构可以拾取掉落在狭小缝隙内的螺丝、小零件，不需要额外使用镊子，集成式的功能设计减少了桌面工具的摆放数量，对于经常需要外出上门维修的从业者来说，能够有效降低工具携带的负担。建模过程中所有的运动部件都做了干涉检查，模拟了爪件从完全张开到完全收拢的全行程运动，确保各部件在运动过程中不会出现碰撞、卡滞的问题，各连接部位的圆角处理也充分考虑了手持操作的安全性，没有尖锐的棱角，避免使用过程中划伤手部。
