星球大战梅斯温杜光剑手柄结构设计

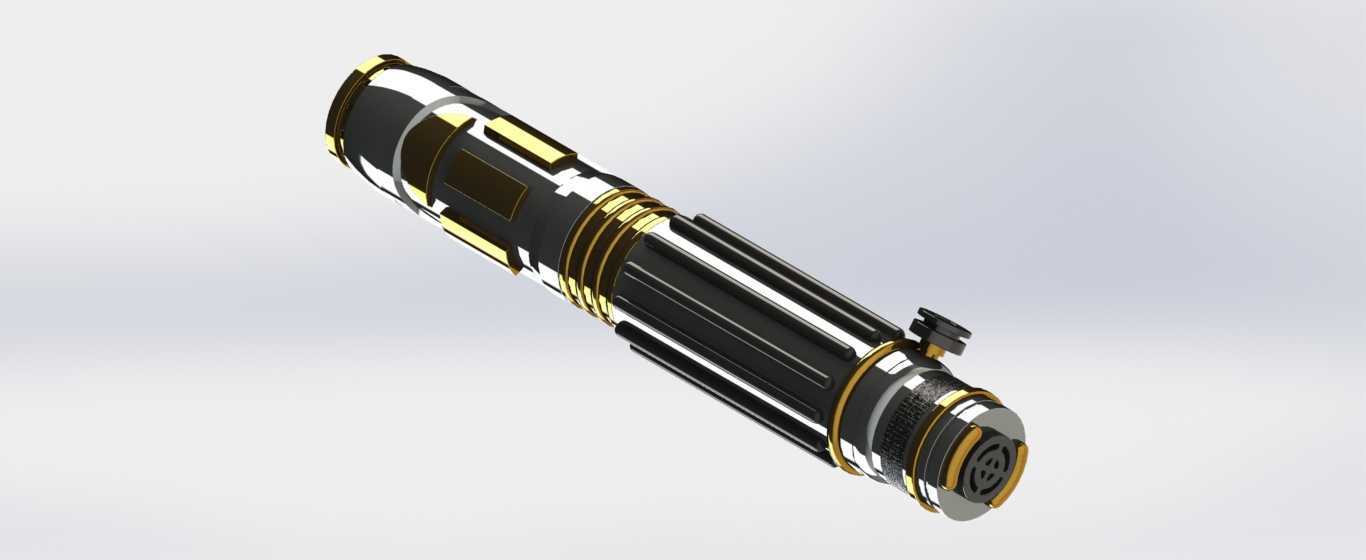

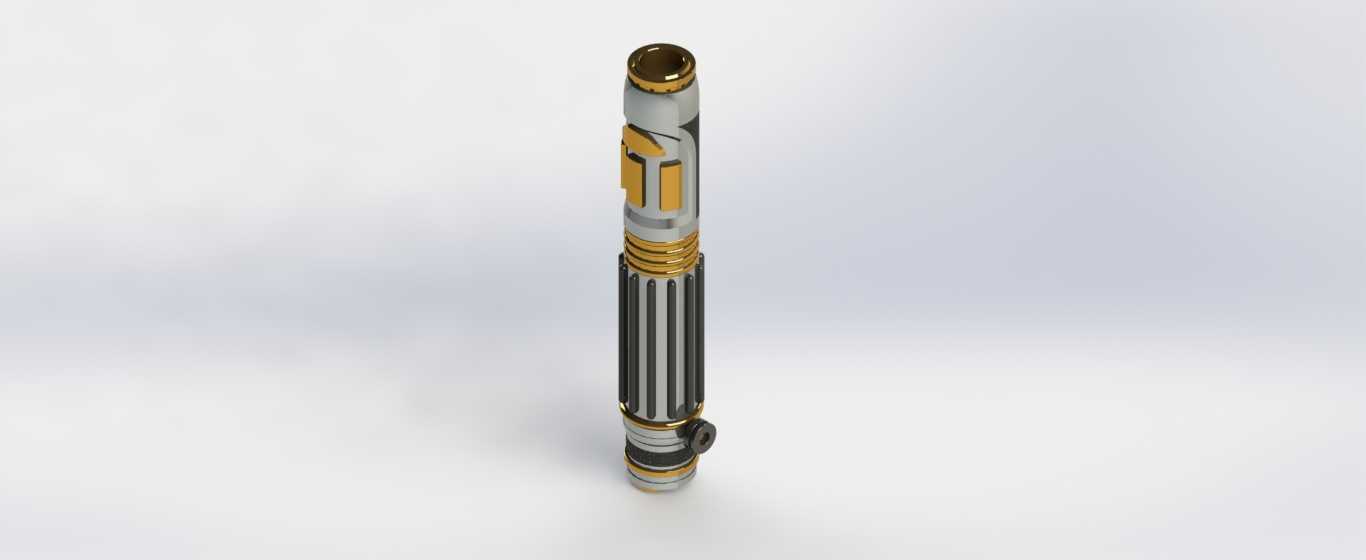

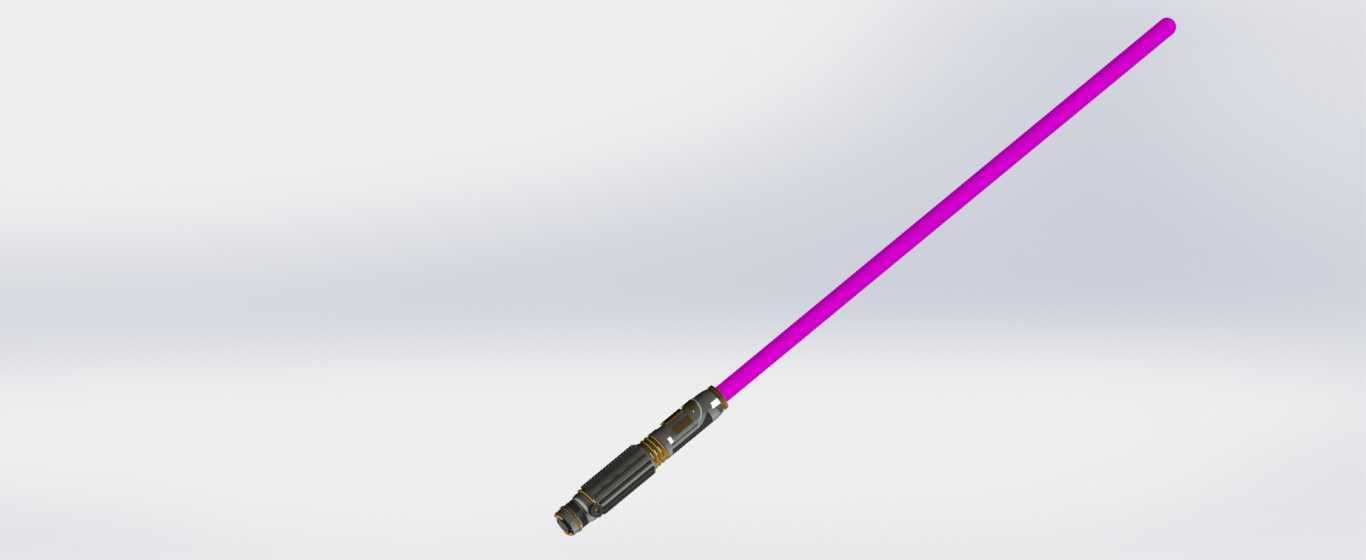

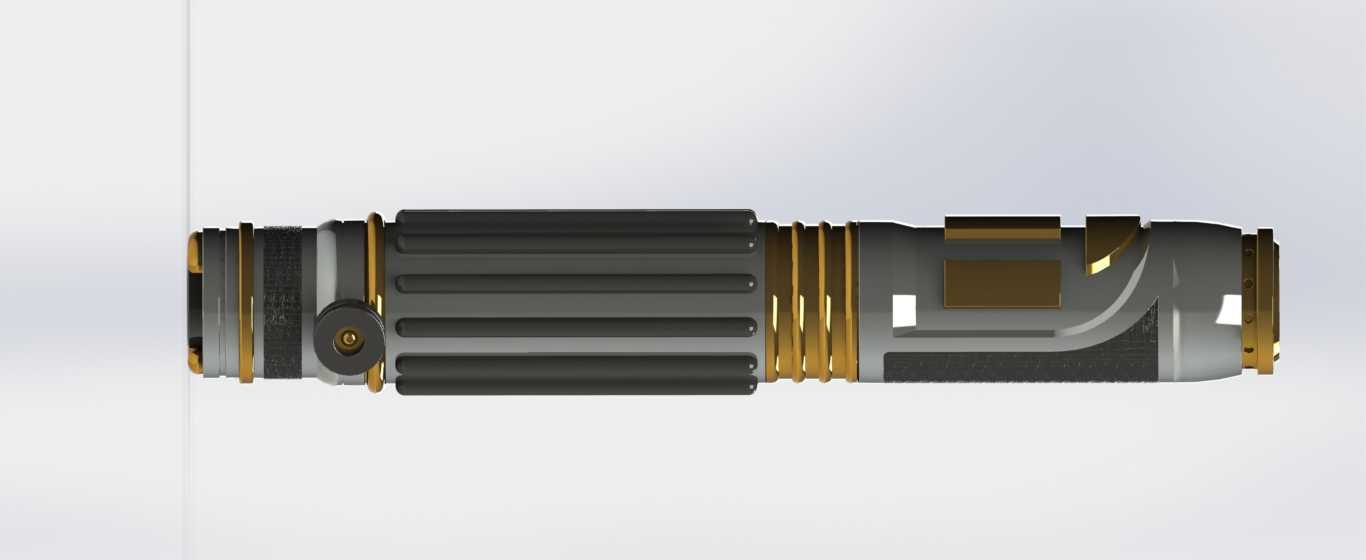

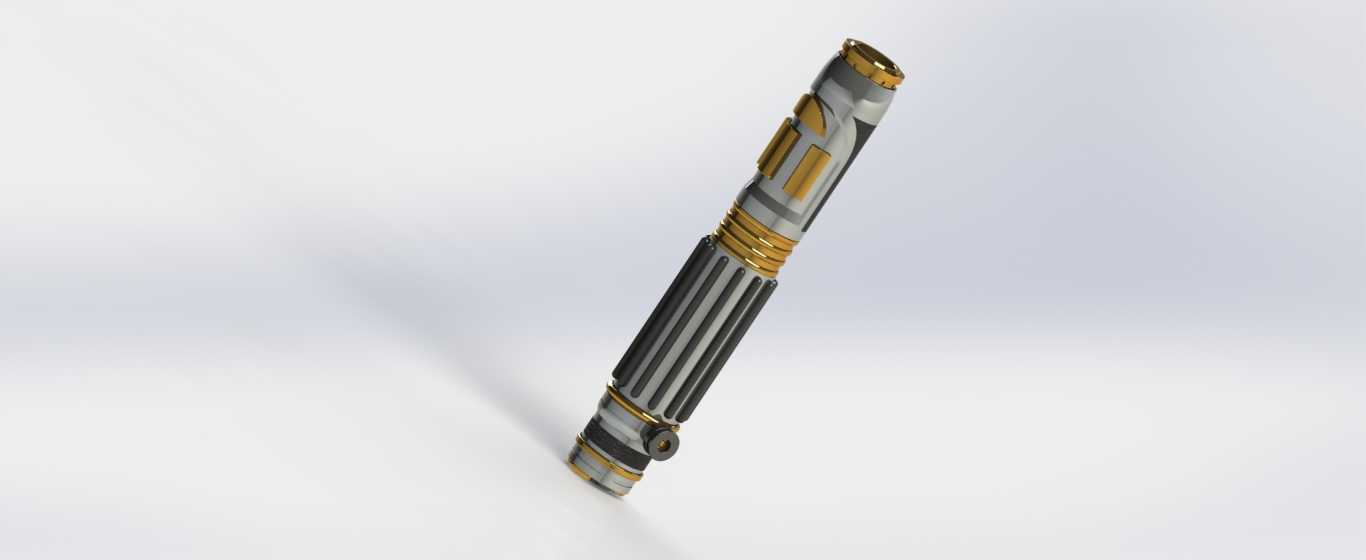

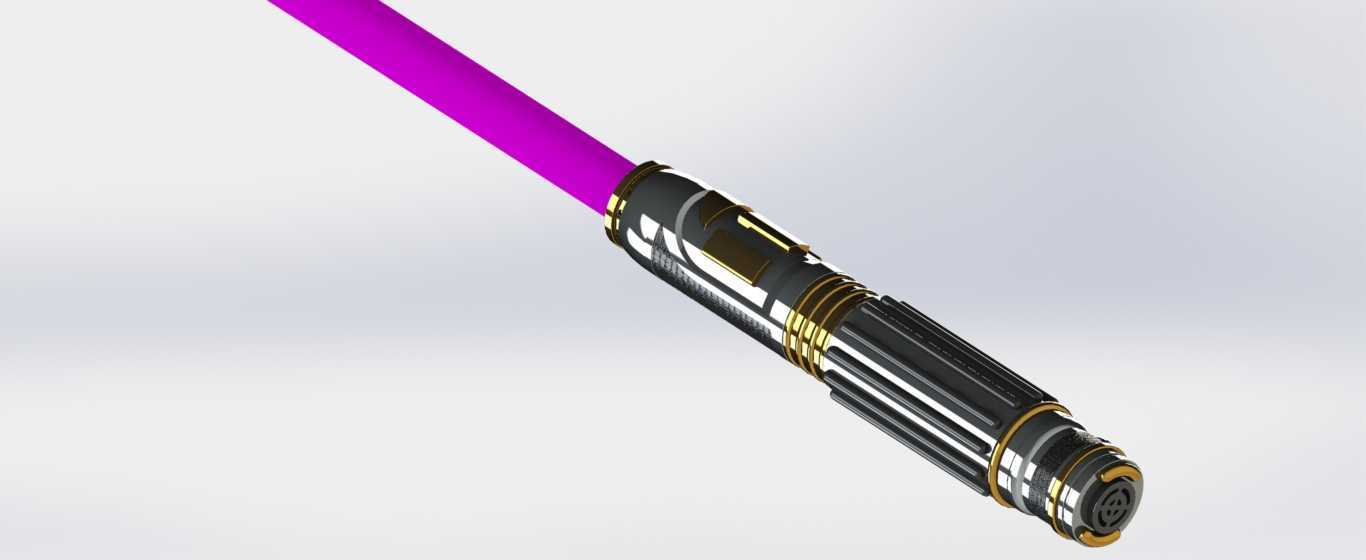

　　该手持握持式装置的结构设计，核心围绕单手握持的人机交互逻辑展开，整体采用圆柱类回转体构型，适配成年男性手掌平均握持尺寸，筒身主体直径控制在45-55mm区间，总长度控制在280-300mm范围，握持段做了多道环形防滑槽设计，槽深1.2mm、槽宽2mm，相邻槽间距3mm，既保证握持时的摩擦力，又不会因棱边过于尖锐造成长时间握持的硌手感。筒身表面做了分区域的材质分区设计，主体承载段采用哑光深色硬质结构，对应内部核心构件的安装腔体，壁厚设计为3mm，可承受常规握持状态下的径向挤压力与意外跌落的冲击载荷，表面做了轴向平行的防滑凸筋，凸筋高度0.8mm，沿圆周方向均匀分布8道，进一步提升握持稳定性。靠近输出端的位置设计了环形装饰与功能复合结构，多道平行的金色环形件既做外观分色处理，同时也作为内部腔体的轴向定位压圈，通过过盈配合与筒身主体连接，不需要额外紧固件即可实现轴向固定，减少外露连接件对外观整体性的破坏。筒身侧面设置的小型拨杆结构，对应功能触发的操作位，拨杆的凸起高度控制在8mm，操作行程4mm，拨杆表面做了滚花处理，方便单手拇指操作时的触感反馈，拨杆与筒身之间预留0.3mm的装配间隙，避免长期使用后的磨损卡滞。

　　尾端结构做了多层阶梯式设计，最外侧为带放射状纹理的端盖，端盖通过螺纹与筒身主体连接，螺纹规格为M42×1.5，拧紧后端盖与筒身端面贴合度控制在0.1mm以内，端盖中心预留了隐藏式的挂接孔位，可适配挂绳等附属配件，同时端盖内部预留了配重块安装腔，可根据握持平衡需求调整内置配重块的重量，优化整体重心位置，让重心落在握持段的中心区域，减少长时间单手持握的疲劳感。从应用场景来看，该结构既可以作为影视道具的实体复刻结构，满足cosplay活动、主题展陈的实体展示需求，也可作为手持类电子装置的外壳结构载体，内部腔体可容纳电池组、控制电路板、发光组件等功能模块，腔体内部设计了三道轴向定位筋，筋宽2mm、高2.5mm，可直接适配直径38mm的标准圆柱型电芯组，不需要额外设计定制电池支架，减少内部结构件数量。

　　设计过程中优先考虑了装配的便捷性，整体结构拆分为7个可独立加工的构件，所有连接位均采用同轴设计，装配时可沿轴向依次套装，不需要复杂的对位调整，单个构件的加工公差控制在IT7级，装配后整体同轴度误差不超过0.2mm，保证外观的规整度。筒身的分段式设计也方便后期的表面处理，不同材质、不同颜色的构件可单独做阳极氧化、喷涂、电镀等表面处理后再进行总装，避免分色处理时的遮罩工序，提升表面处理的良率。握持段与功能段之间做了直径渐变过渡，过渡段锥角为15度，既避免直径突变造成的应力集中，也让外观线条更流畅，过渡位置的圆角半径为2mm，消除锐边造成的划伤风险。

　　内部腔体的走线槽沿筒身内壁轴向布置，槽深3mm、宽4mm，可容纳直径2mm以内的连接导线，走线槽边缘做了R0.5的圆角处理，避免装配时刮伤导线绝缘层。拨杆结构的内部设置了复位弹簧安装位，弹簧采用标准圆柱压缩弹簧，弹簧丝直径0.5mm，自由长度12mm，可保证拨杆操作后自动复位，拨杆的限位结构直接在筒身内壁加工出限位凸台，不需要额外加装限位零件，简化结构。整体结构没有采用复杂的异形曲面，大部分构件均可通过常规的车削加工完成，仅侧面拨杆位需要做少量的铣削加工，加工门槛低，适合小批量定制生产，构件的材料选择范围广，既可以采用铝合金做轻量化结构，整体重量控制在300g以内，也可以采用不锈钢做高质感的配重版本，重量可控制在600g左右，适配不同的使用需求。
