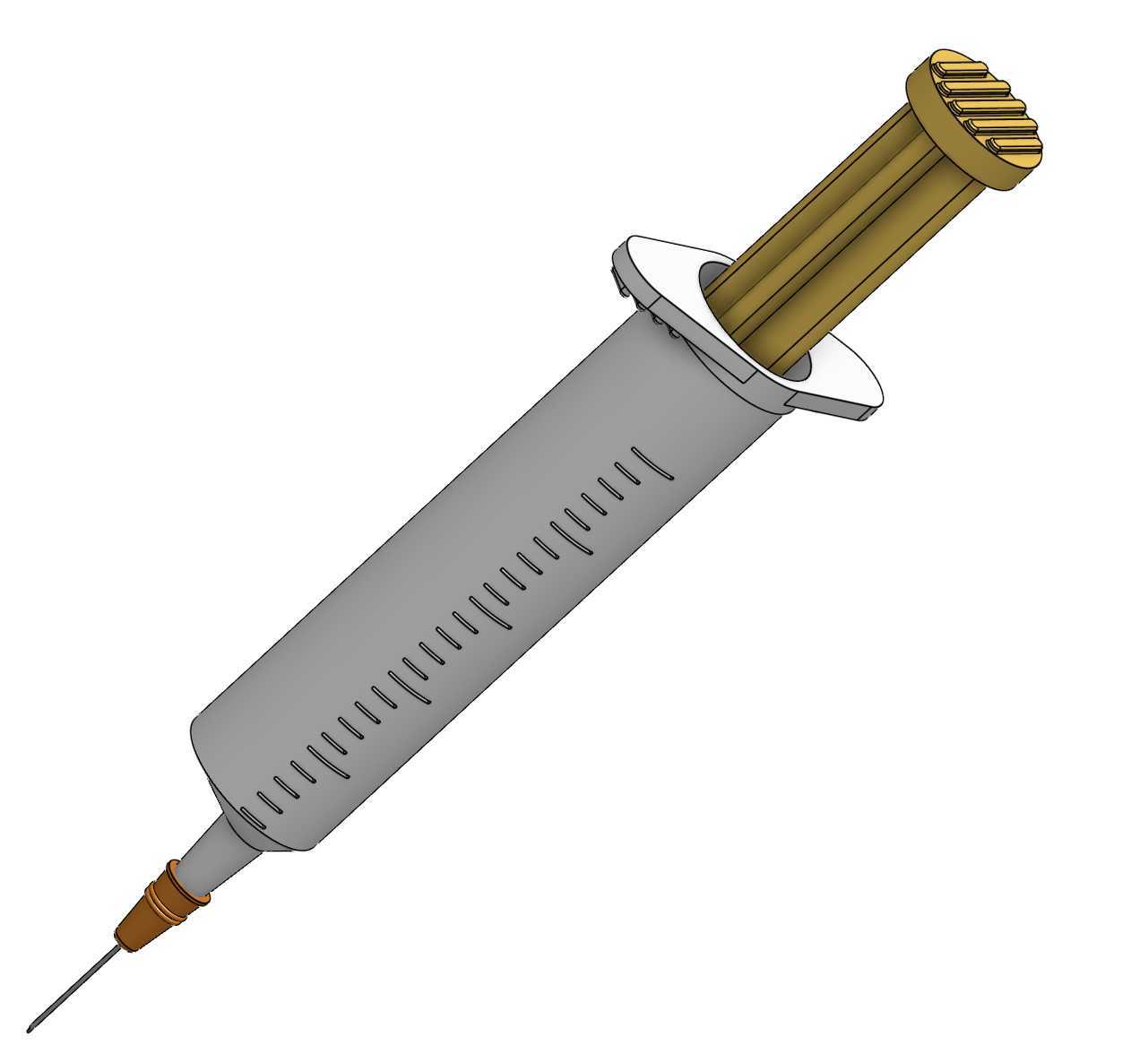

医用手动推杆式注射器结构设计

这款手动注射器的结构设计，核心围绕临床手动推注的操作逻辑展开，首先从握持手感的边界做了约束，针筒外侧的凸缘尺寸刚好贴合成年人食指与中指的指腹弯曲弧度，推注时不会出现硌手的问题，筒身表面的刻度槽采用内凹式结构，不是印刷上去的标识，避免长期使用消毒过程中标识磨损脱落，刻度的间距按照常规推注剂量的精度做了等分，每一格的容量差控制在0.1ml的识别精度，方便医护人员快速读取推注量。

推杆部分的设计做了防滑优化，顶端的按压头做了多道环形凸棱，拇指按压的时候不会因为戴医用手套出现打滑，推杆和针筒内壁的配合间隙控制在0.02mm以内，既保证推注过程的顺滑无卡顿，又能避免药液从配合间隙渗漏，推杆的行程做了硬限位，推到底的时候刚好和针筒前端的锥面贴合，不会出现残留药液无法推净的死角。

针头连接部分采用标准的鲁尔锥度设计，锥面的配合角度严格遵循6%的通用锥度标准，能够适配市面上绝大多数规格的注射针头，连接后不需要额外加固就能承受常规推注的压力，不会出现针头脱落或者漏液的问题，针头护帽的配合做了轻微的过盈设计，插拔的时候有清晰的阻尼感，既不会因为轻微晃动脱落，也不会因为过紧导致拔护帽的时候针头被带歪。

从应用场景来看，这款结构不仅适用于常规的医用药液注射，也可以适配实验室少量试剂的精准移取，针筒的材质选用透明医用级高分子材料的设计逻辑，能够清晰观察筒内药液的状态，有没有气泡、杂质都能直观识别，推注过程中推杆的阻力变化均匀，不会出现忽松忽紧的情况，即使是慢速推注也能精准控制推注速度，满足不同场景下对推注速率的要求。

外形尺寸上，整体长度控制在120mm左右，针筒外径18mm，属于常规单手可操作的尺寸范围，不需要双手配合就能完成抽液、排气、推注的全流程操作，安装边界上没有额外的突出结构，放在常规的治疗盘、器械盒里都不会占用过多空间，和同规格的注射器配件通用互换性强，不需要定制专属的配套零件。

设计过程中特意规避了容易藏污纳垢的死角结构，针筒内壁和前端锥面做了顺滑过渡，推杆前端的密封塞和筒壁的接触面做了圆弧过渡，消毒清洗的时候能够完全冲净接触面上的残留，不会出现积液留存的问题，推杆的截面做了多棱形的防转设计，推注过程中推杆不会在筒内发生转动，保证密封塞的受力均匀，延长整体的使用寿命。
