踏板车发动机用铜色连杆结构设计

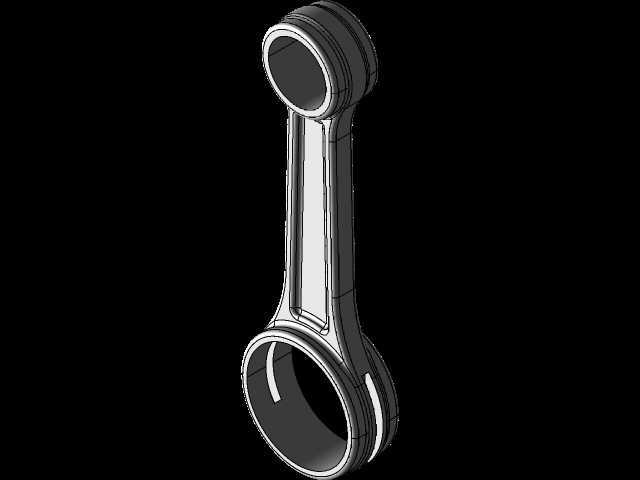

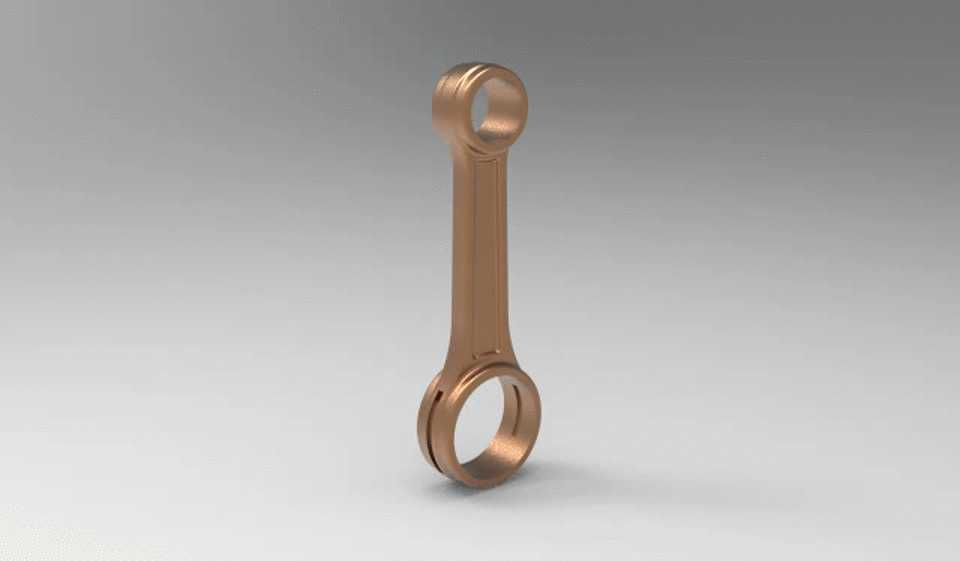

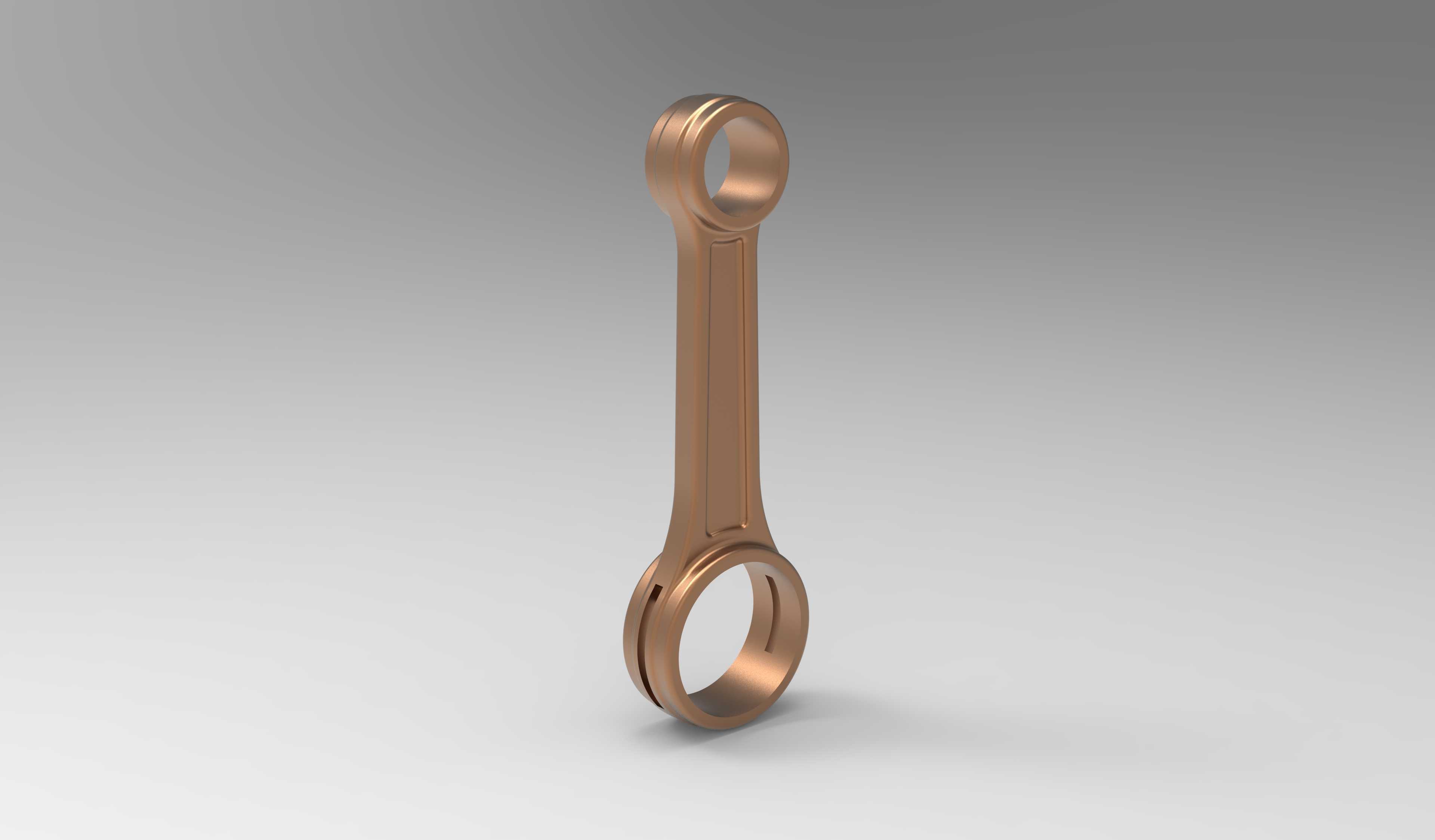

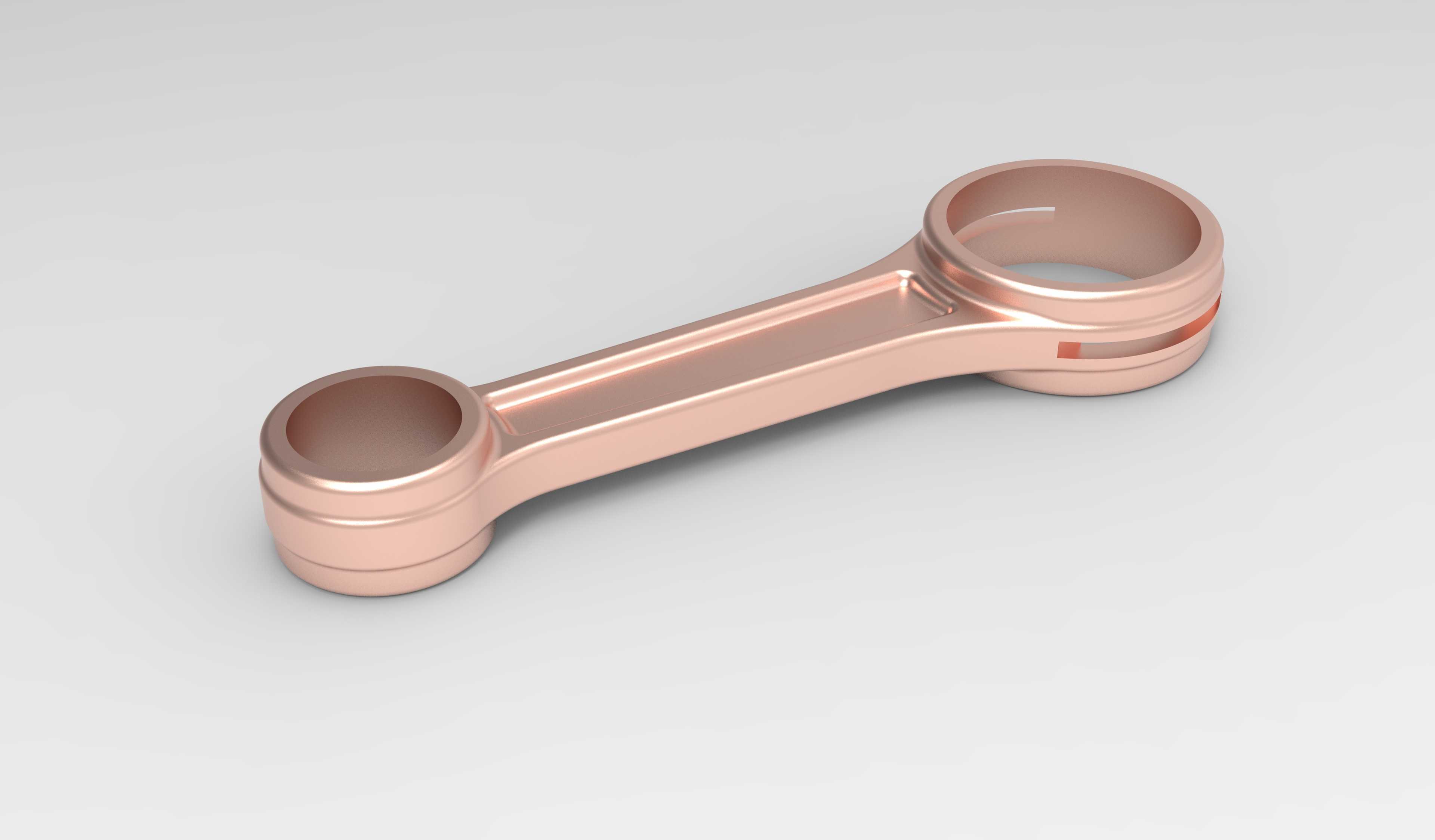

在小排量踏板车动力单元的曲柄连杆机构设计中，连杆作为连接活塞销与曲柄销的核心传力构件，其结构合理性直接决定了动力输出的平顺性与整机运行寿命。这款连杆采用分体式大头端设计，适配滚针轴承的安装需求，小头端为整圆结构，用于压装活塞销衬套，整体采用等强度变截面杆身设计，从大头到小头平滑过渡，避免应力集中的同时尽可能降低往复运动质量。

从实际工况来看，踏板车发动机转速普遍较高，日常通勤工况下转速区间多在3000-7000rpm，急加速时可突破9000rpm，连杆需要交替承受活塞往复运动带来的拉伸、压缩载荷，同时还要承受曲柄旋转带来的侧向交变弯矩，因此杆身采用了工字形截面优化，在保证纵向抗弯强度的同时，减少了横向摆动惯量，适配踏板车无级变速系统的动力输出特性，不会因为转速快速波动产生额外的振动。

尺寸参数上，这款连杆配套的活塞销孔径为16毫米，对应适配16mm直径的标准活塞销，大头端曲柄销孔径为28毫米，可匹配多数125-150cc排量踏板车发动机的曲柄销尺寸，安装时需要注意大头端的轴向间隙控制在0.1-0.25mm区间，小头端与活塞销的配合间隙控制在0.01-0.02mm，过大会导致运转异响，过小则会在热机状态下出现抱销故障。杆身的中心距经过精准匹配，对应活塞行程可适配50-58mm区间的曲柄，能够满足多数民用小排量踏板车的改装与原厂替换需求。

设计过程中，针对踏板车发动机润滑方式多为飞溅润滑的特点，在连杆大头端的侧面设计了导油槽结构，能够将曲轴箱内飞溅的机油导入滚针轴承的滚道间隙内，保证高转速下的润滑可靠性，避免轴承干磨失效。杆身表面做了圆弧过渡处理，所有棱边都进行了R0.5以上的倒圆角，减少应力集中点，在承受爆发压力冲击时不会出现应力断裂的情况。

从应用场景来看，这款连杆不仅可用于民用踏板车的原厂动力总成配套，也可用于小型通用汽油机、园林机械动力单元的传动结构设计，其尺寸参数适配性强，结构经过多轮工况验证，能够承受持续高转速运转的载荷要求。建模过程中严格按照实际加工公差进行尺寸标注，大头端的剖分面采用定位销结构保证装配同轴度，安装时需要按照规定扭矩拧紧连杆螺栓，避免螺栓预紧力不足导致大头端失圆，进而引发烧瓦、抱轴等严重故障。

在结构验证环节，需要重点校核杆身的疲劳强度，在最大爆发压力12MPa的工况下，杆身的最大应力点出现在大小头与杆身的过渡位置，安全系数可达到1.8以上，满足小排量动力单元的10万公里使用寿命要求。同时连杆的重量经过分组配重，同组连杆的重量差控制在5g以内，避免曲轴运转时出现动不平衡量过大的问题，减少发动机整机振动，提升骑行舒适性。
