LoRa通信轮式移动机器人外壳结构

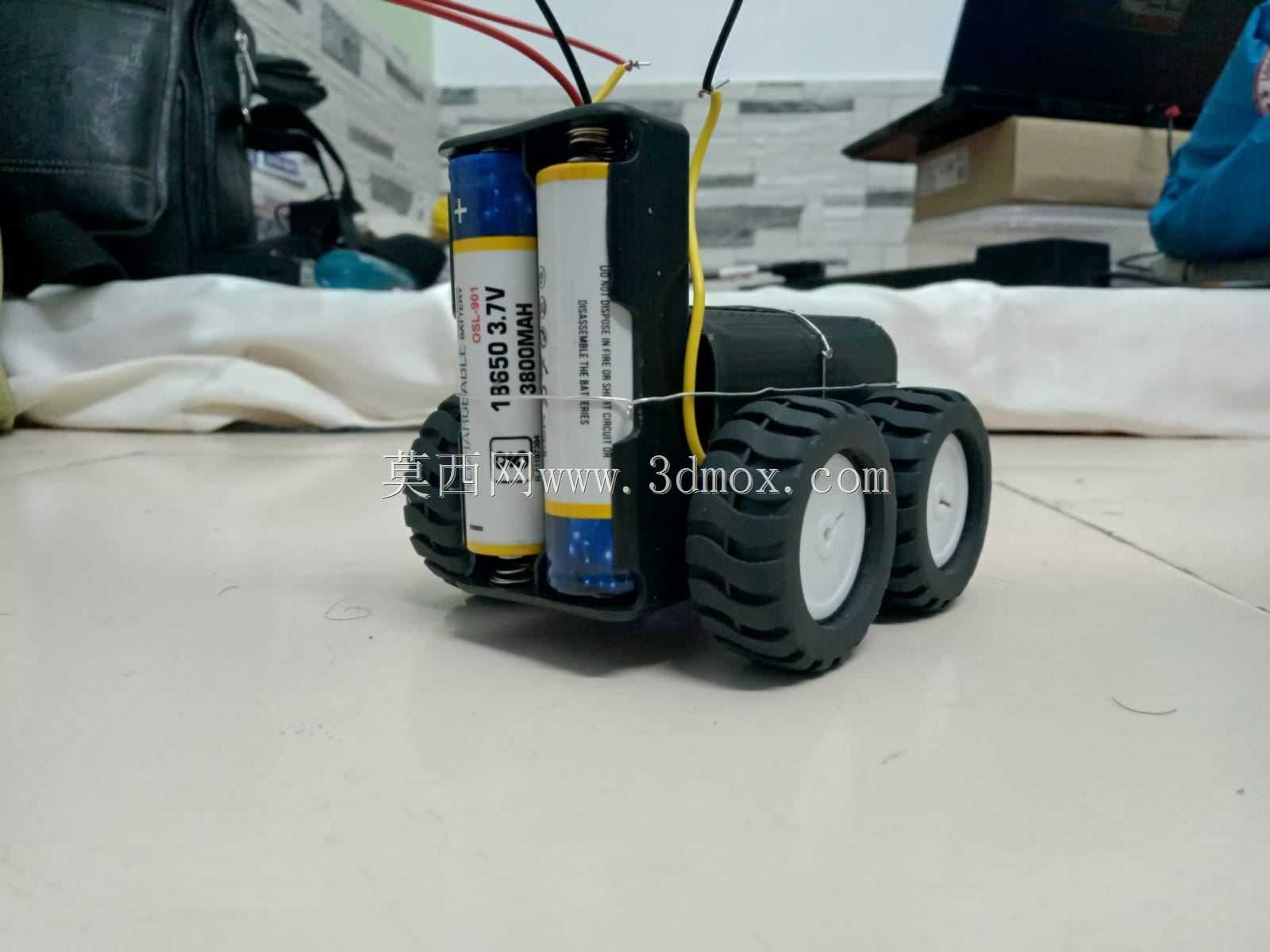

　　这款轮式移动机器人外壳结构，主要面向短距离无线组网的小型移动作业场景设计，可适配室内环境巡检、小型物料点对点转运、教学实验验证等实际使用需求，整体结构围绕核心控制与通信组件的安装防护展开，兼顾轮系运动的空间避让与电子元件的散热需求。从结构布局来看，外壳主体采用分层式设计思路，上层预留电池仓安装空间，可容纳两节18650电芯及配套电池座，仓体侧壁预留走线槽位，方便电源引线向下连接主控与驱动模块，避免线束外露被轮组卷入；中层为核心电路安装区，对应Wemos D1 Mini主控板、LM293D电机驱动器、7805电压调节器的安装孔位均做了定位凸台设计，安装时无需额外测量定位，直接通过M2自攻螺丝即可完成板件固定，凸台高度预留3mm间隙，既可以避免板件焊盘与外壳内壁直接接触造成短路，也能为板载元件留出足够的散热空间，防止长时间运行时热量堆积。

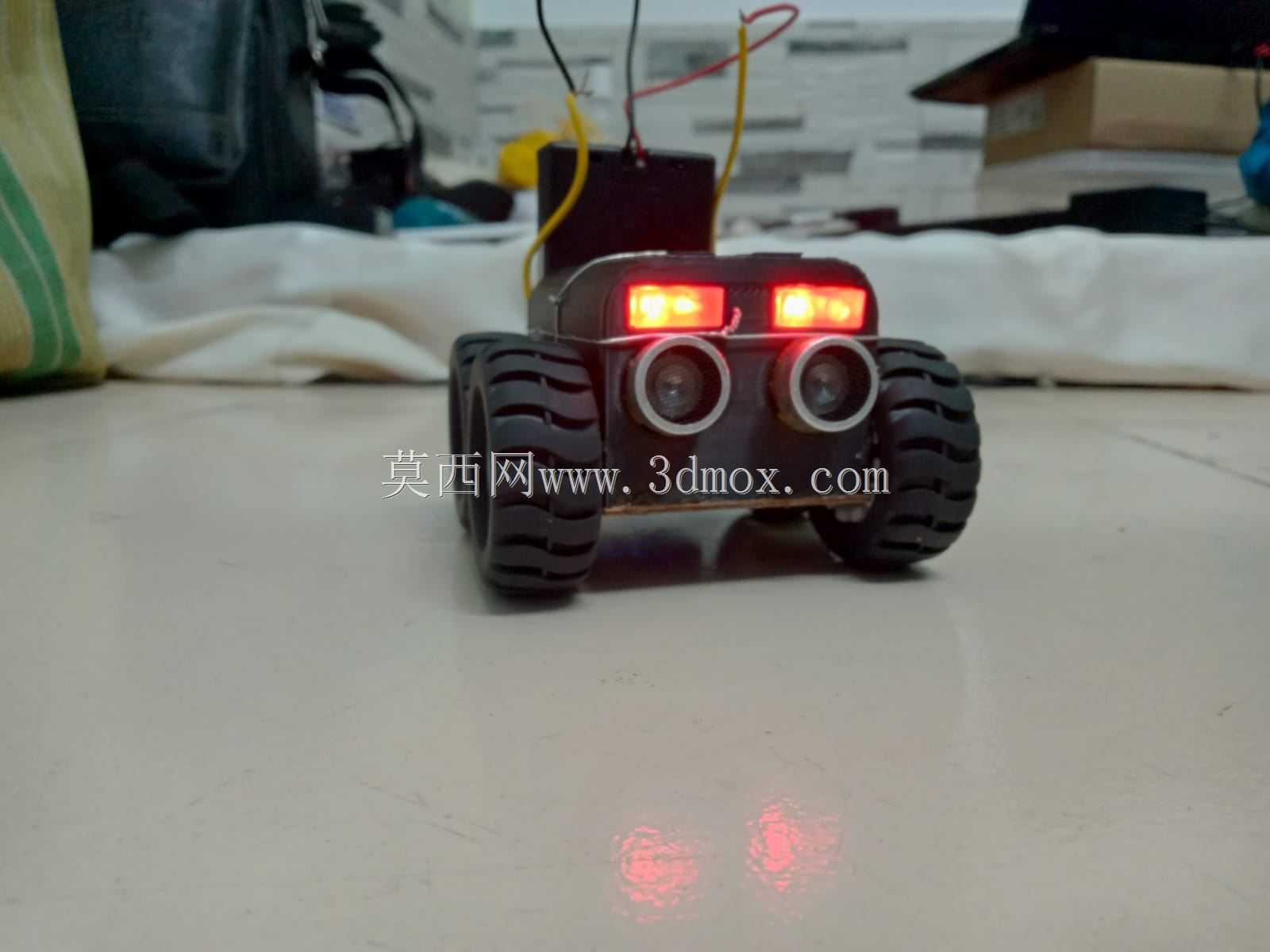

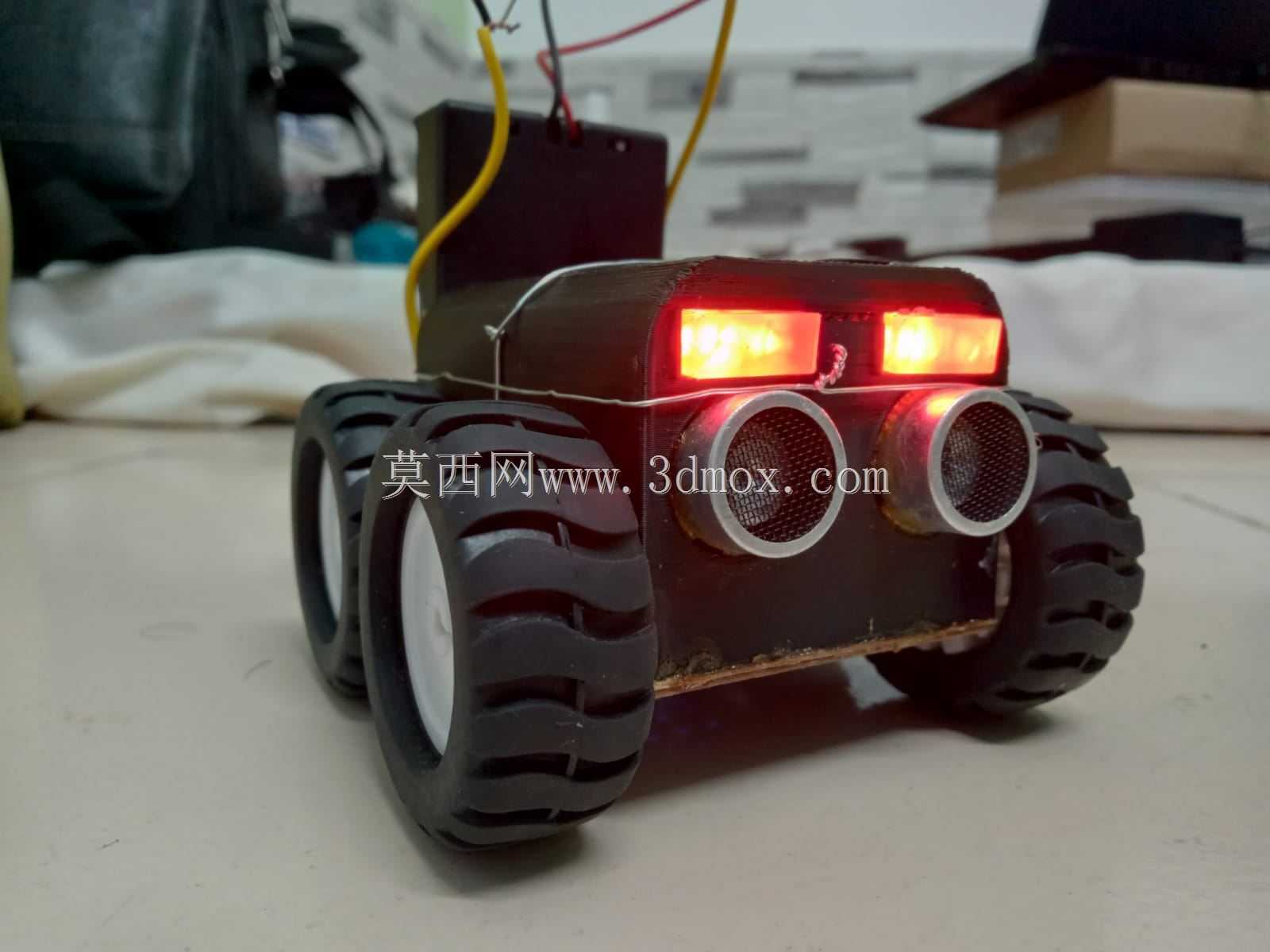

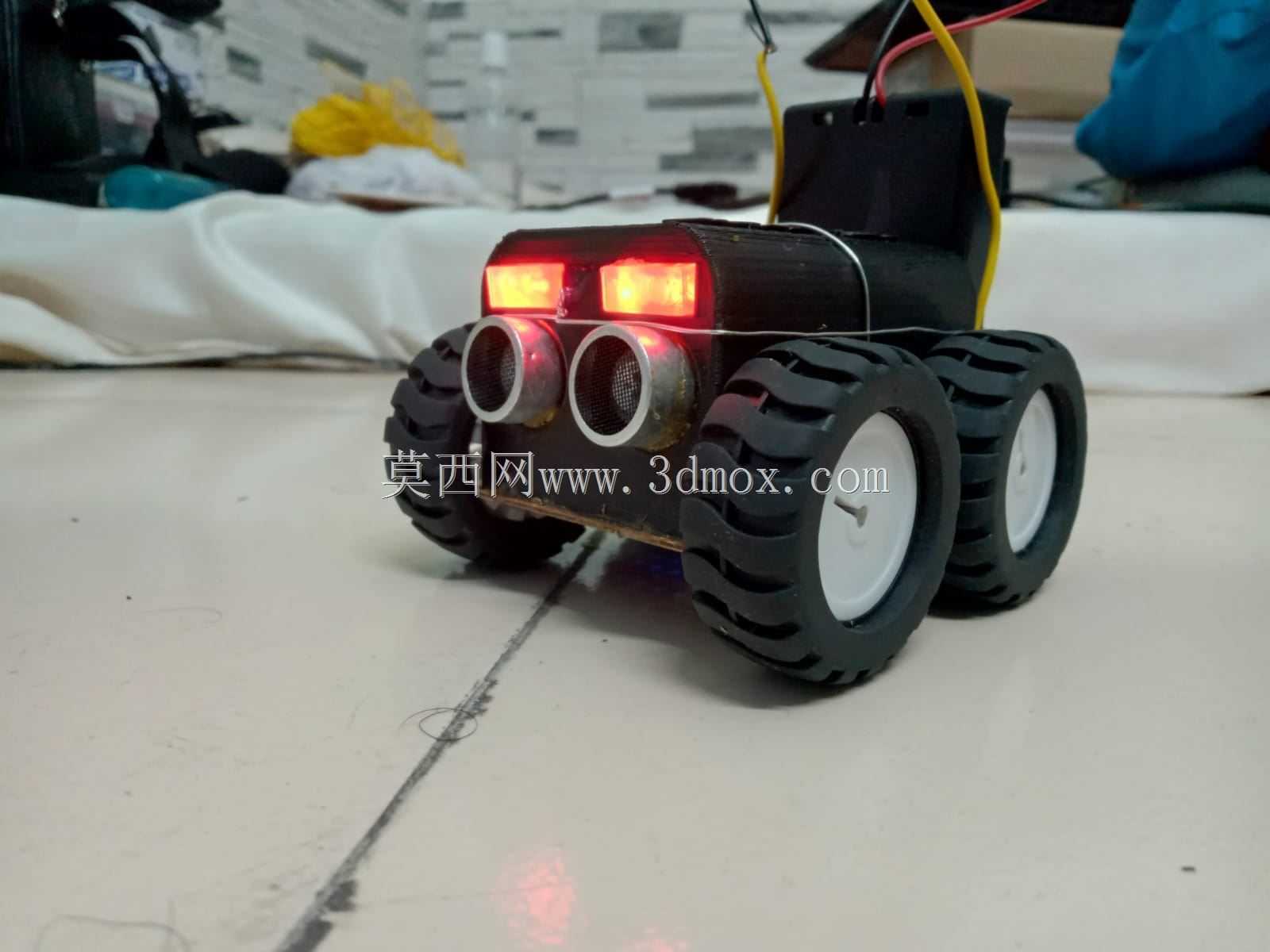

　　前端区域预留两个超声波传感器的安装圆孔，孔位直径与常用的HC-SR04类传感器探头外径匹配，安装时探头可直接卡入孔位，配合少量热熔胶即可完成固定，探头端面与外壳前端面齐平，既保证测距信号无遮挡，也能避免探头突出外壳受到碰撞损坏；传感器上方预留两个LED灯珠的安装位，可直接嵌入5mm直插LED，作为运行状态指示或前向照明使用，灯位后方预留2mm深度的走线槽，方便灯脚引线连接至主控IO口。

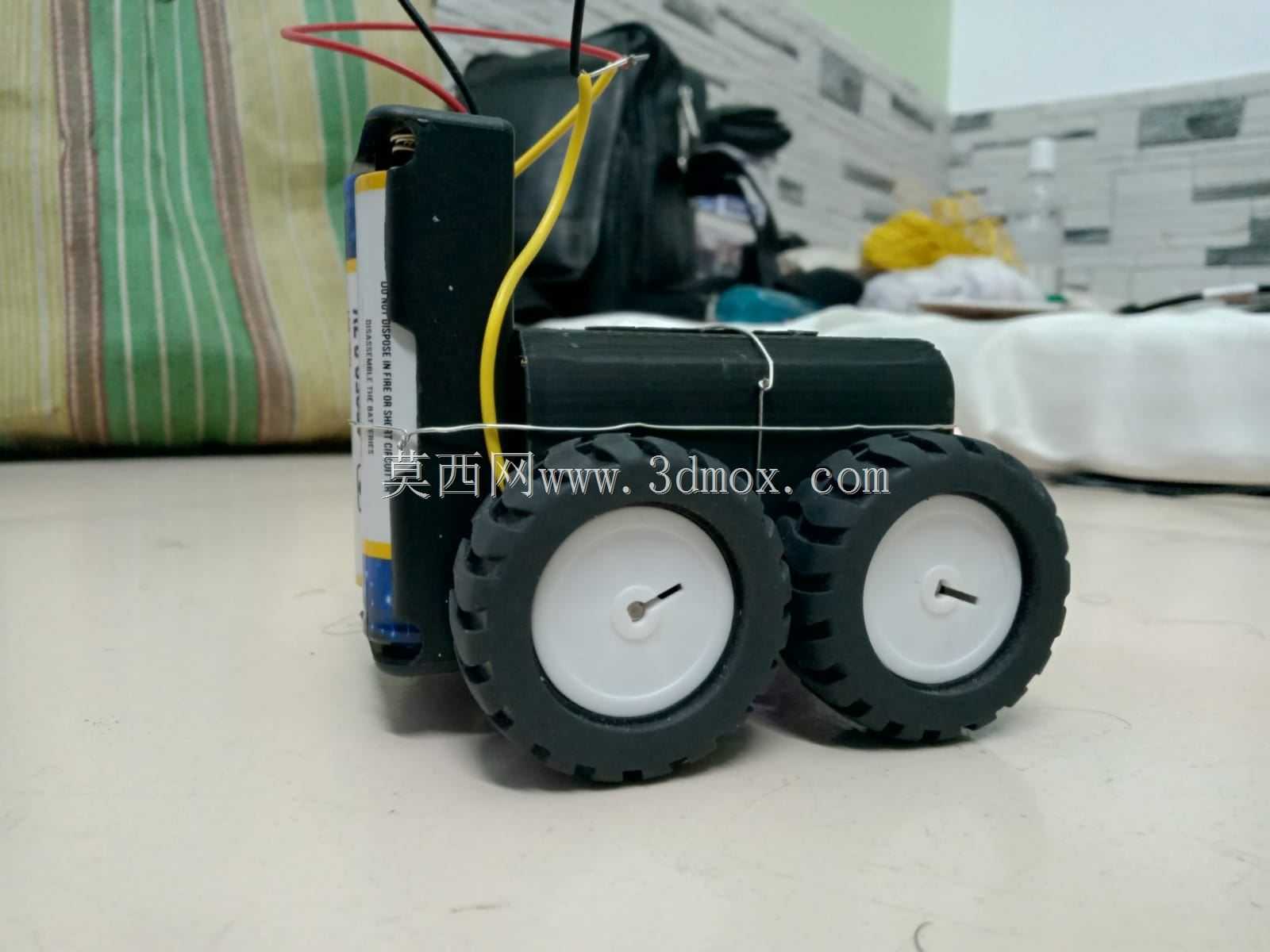

　　轮系安装区域做了下沉式设计，四个带轮子的N20减速电机分别固定在外壳两侧的电机卡槽内，卡槽尺寸与N20电机的机身外径过盈配合，安装时将电机推入卡槽即可完成径向定位，卡槽侧壁预留螺丝孔位，可通过M1.7螺丝完成电机的轴向固定，防止电机运转时出现轴向窜动；轮组安装后，轮胎最外侧超出外壳侧面3mm，既保证轮组运转时不会与外壳侧壁产生摩擦，也能在机器人发生侧面碰撞时，由轮胎首先接触障碍物，避免外壳本体直接受冲击损坏。

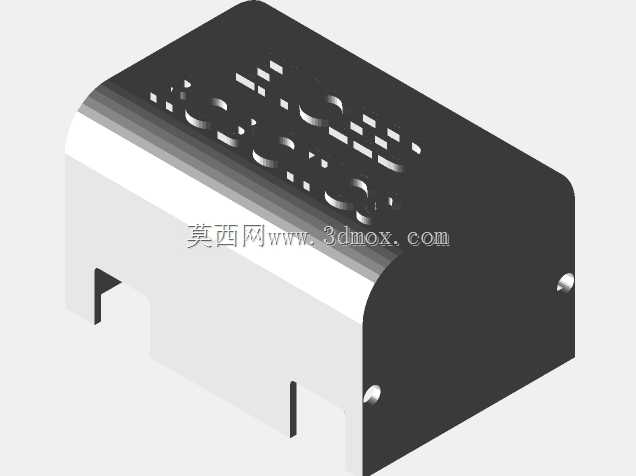

　　外壳底部做了开放式设计，一方面方便后期调试时直接插拔接线、更换元件，无需拆解整个外壳，另一方面也能为电路区域提供足够的通风空间，配合中层与上层之间的间隙形成空气对流，带走电机驱动与稳压模块工作时产生的热量；外壳整体壁厚设置为1.8mm，在保证结构强度足够承受日常跌落、碰撞的前提下，尽可能降低整体重量，减少电机运行负载，提升续航时间。从安装边界来看，外壳整体长度控制在120mm以内，宽度控制在80mm以内，高度控制在70mm以内，可轻松通过常规100mm宽度的室内通道，适配桌面级、室内小范围的移动作业需求；所有安装孔位的公差均控制在±0.1mm范围内，可直接通过3D打印制作，无需二次加工即可完成组装，适配创客快速验证、教学实验演示等场景的快速制作需求。结构设计时充分考虑了LoRa通信模块的安装需求，在外壳顶部预留了天线穿出孔位，孔位位置避开电池仓与金属走线区域，减少金属部件对无线信号的屏蔽，保证LoRa通信的信号稳定性，可实现空旷环境下数百米的稳定通信，满足多机组网、远程控制的使用需求。
