分体型腔侧抽芯动模结构设计解析

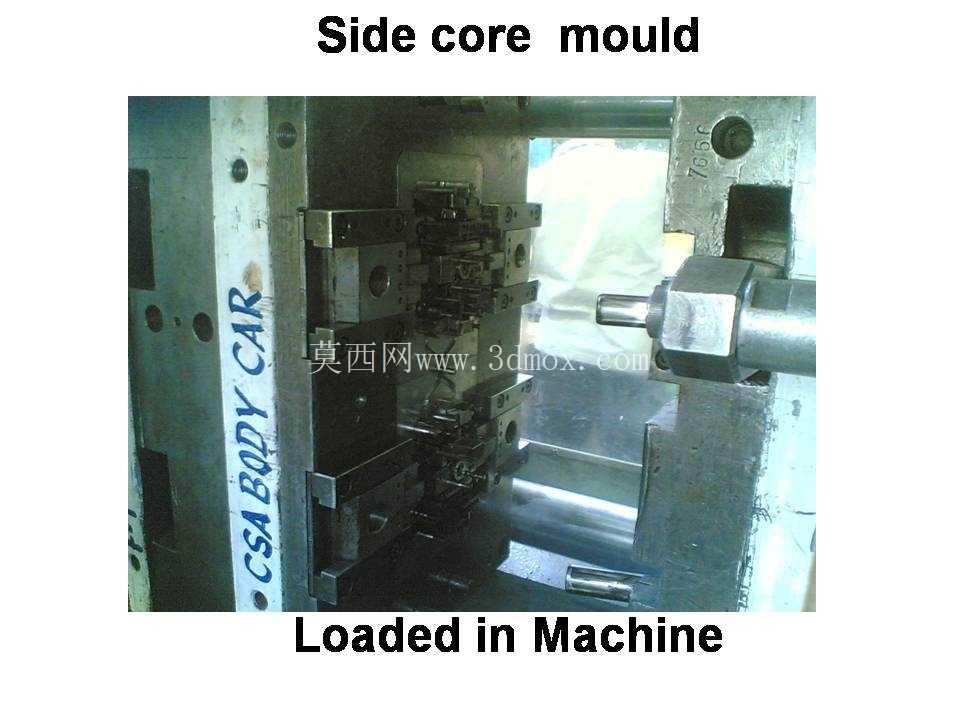

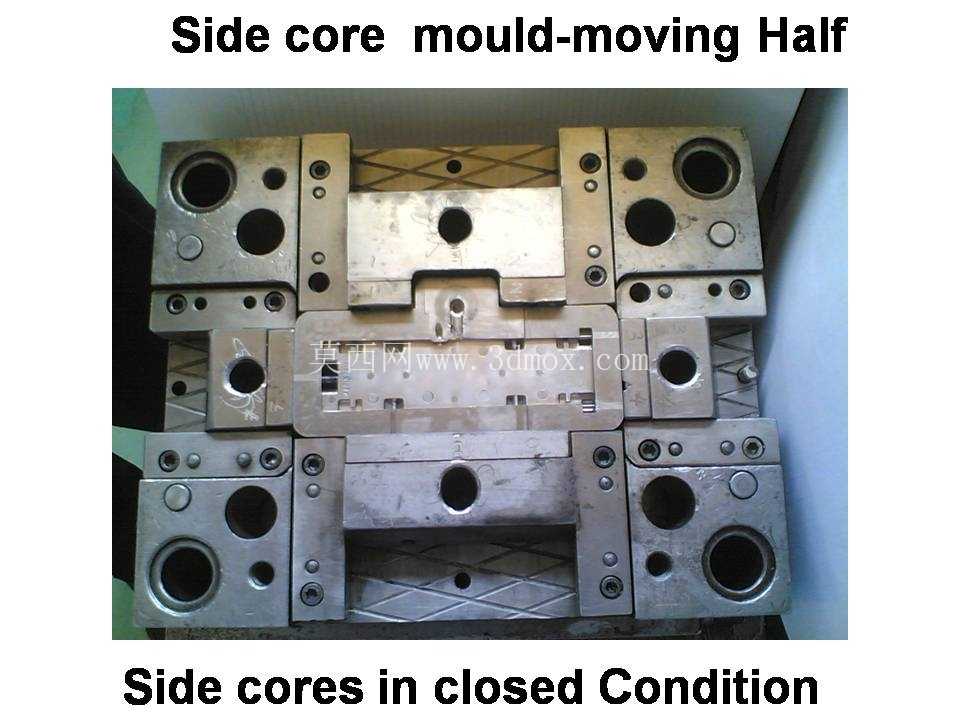

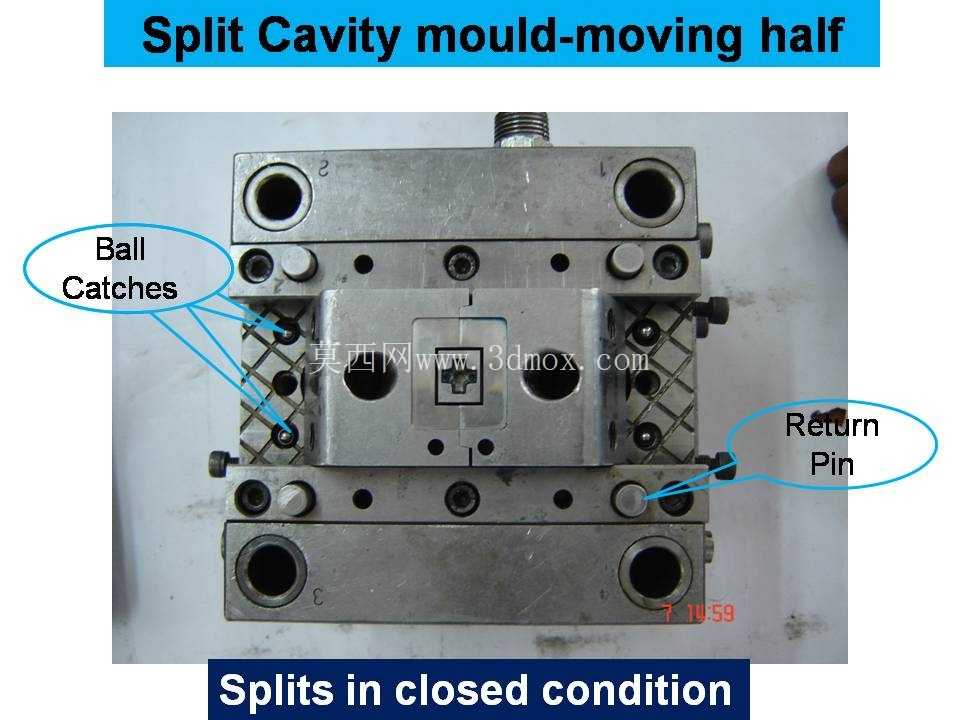

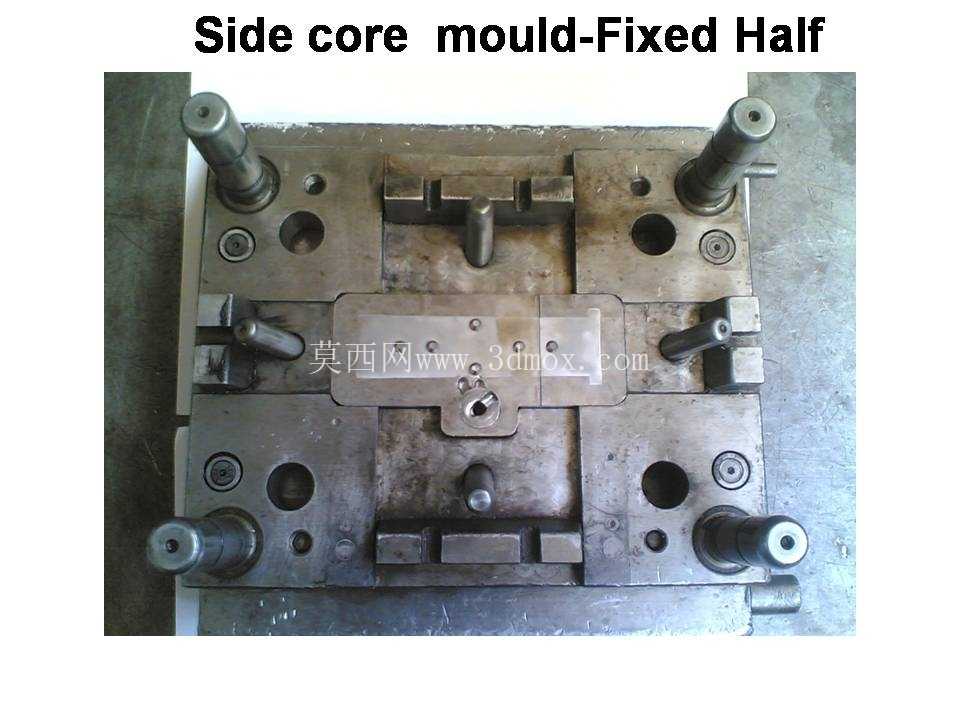

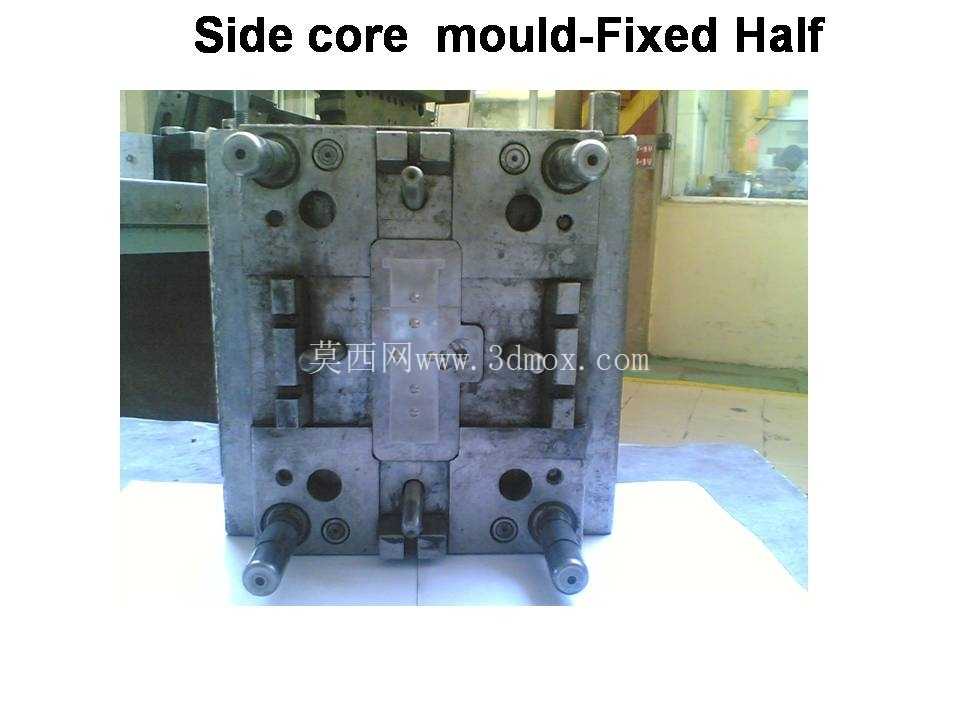

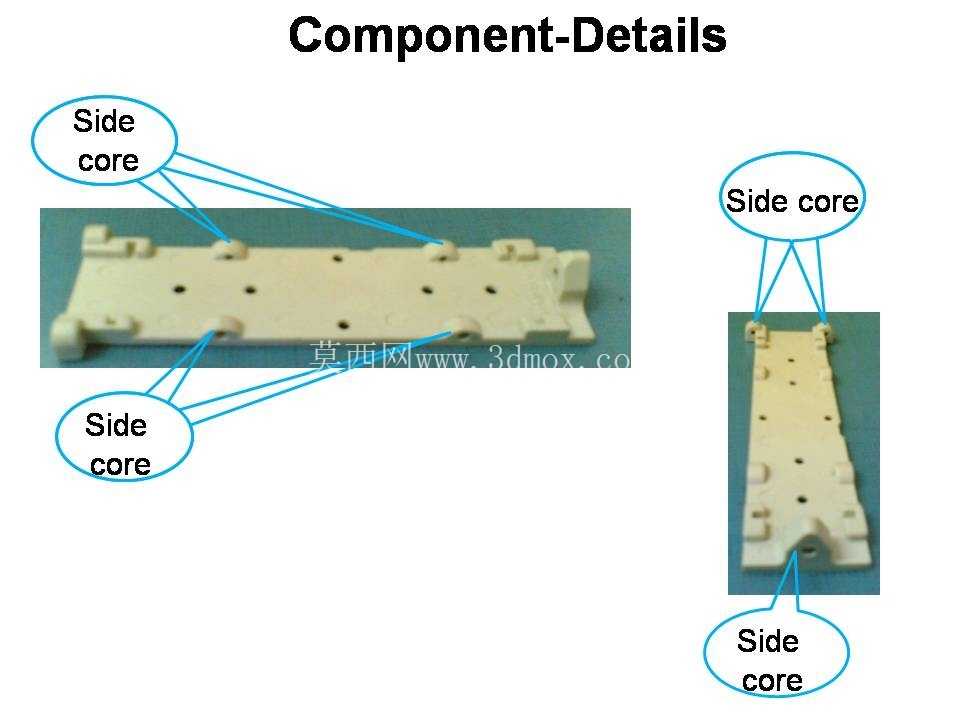

这套分体型腔侧抽芯动模结构，主要面向中小尺寸带侧向凹凸特征的铸件量产场景，常见于消费电子金属结构件、小型汽配压铸件、精密五金连接件的生产环节，适配卧式冷室压铸机的安装接口，可直接匹配常规30-80吨锁模力的设备工位。从结构功能来看，动模侧作为模具开合模过程中随设备动模板移动的核心部分，承担着铸件成型后顶出、侧抽芯复位、合模定位的多重作用，图中标注的波珠螺丝（Ball Catches）主要用于侧抽芯滑块的开模状态定位，避免滑块在重力或设备振动作用下移位，导致合模时滑块与定模碰插损坏；复位杆（Return Pin）则是在顶出机构完成铸件脱模后，合模过程中通过定模分型面的挤压，带动整个顶出板组回到初始位置，保证下一次注塑/压铸循环的顶出行程准确，不会出现顶针刮伤成型面的问题。

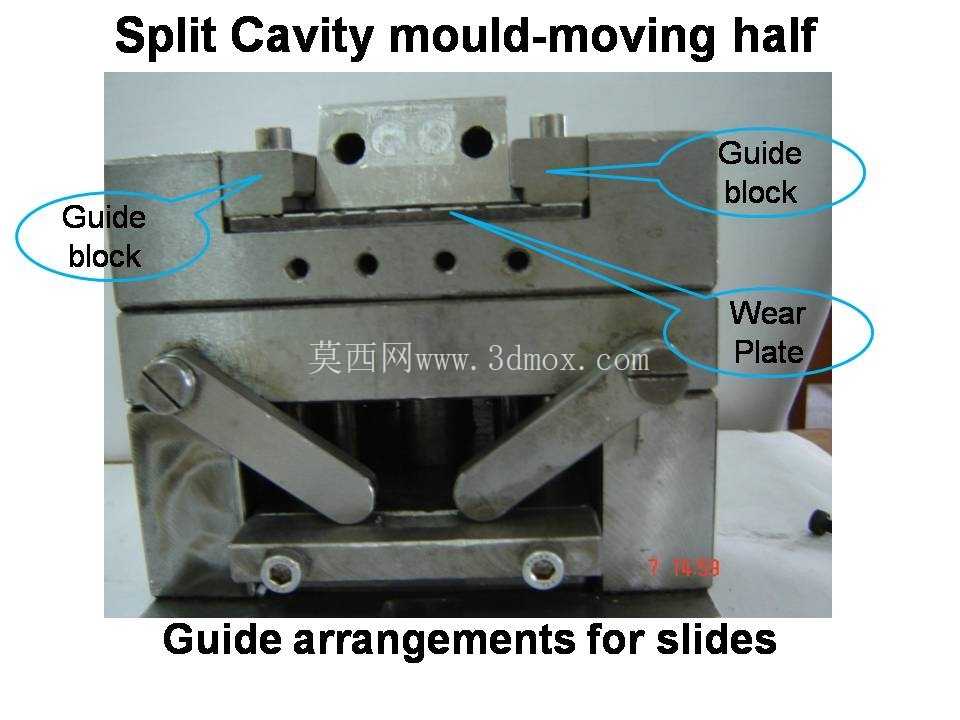

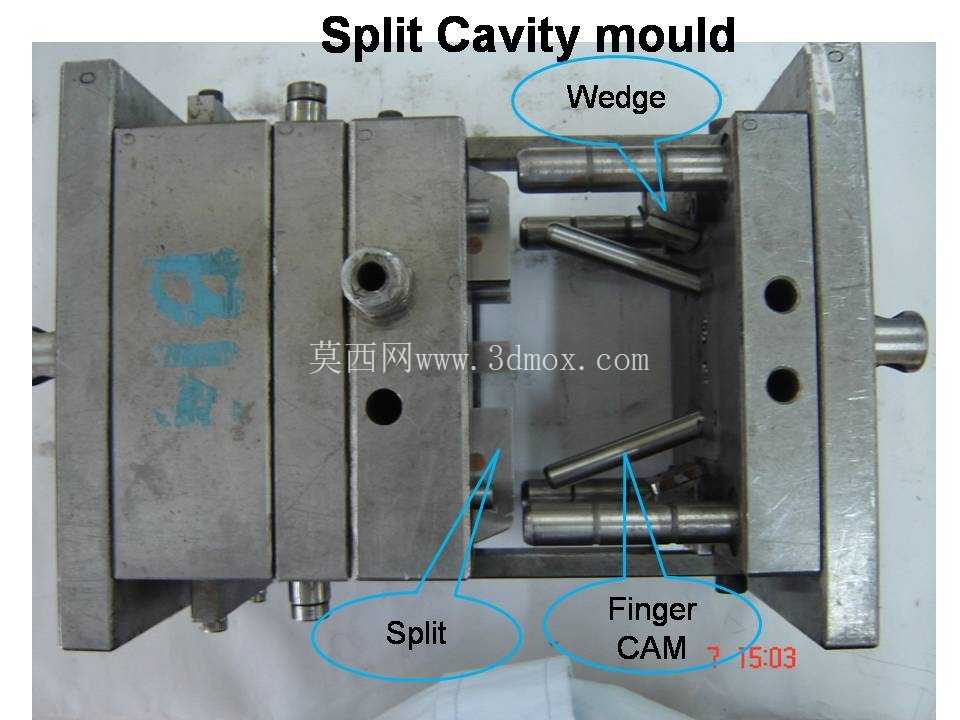

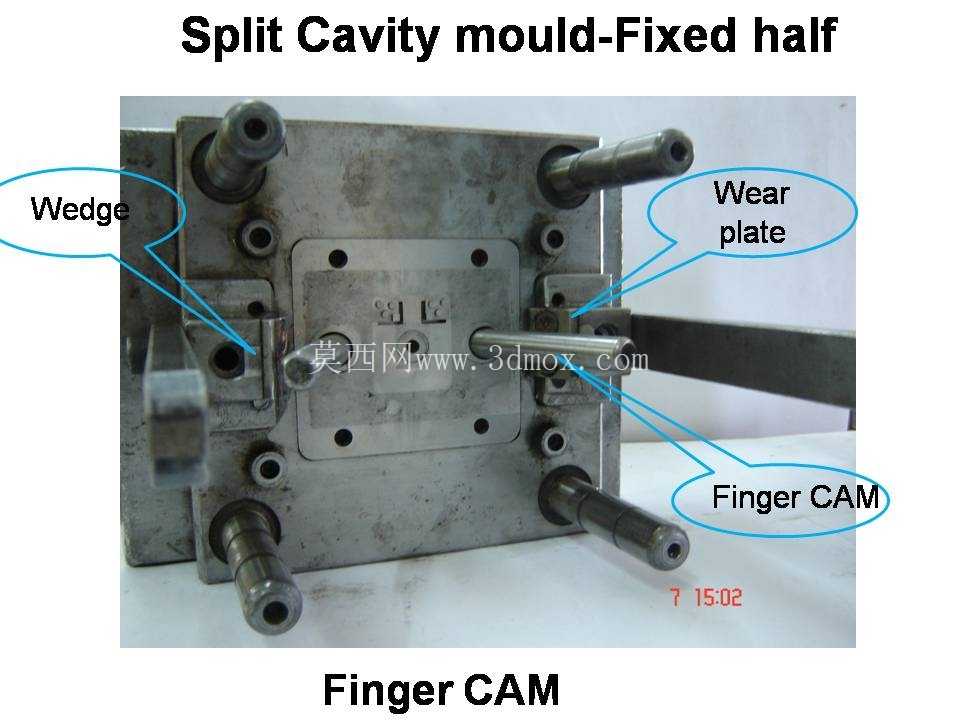

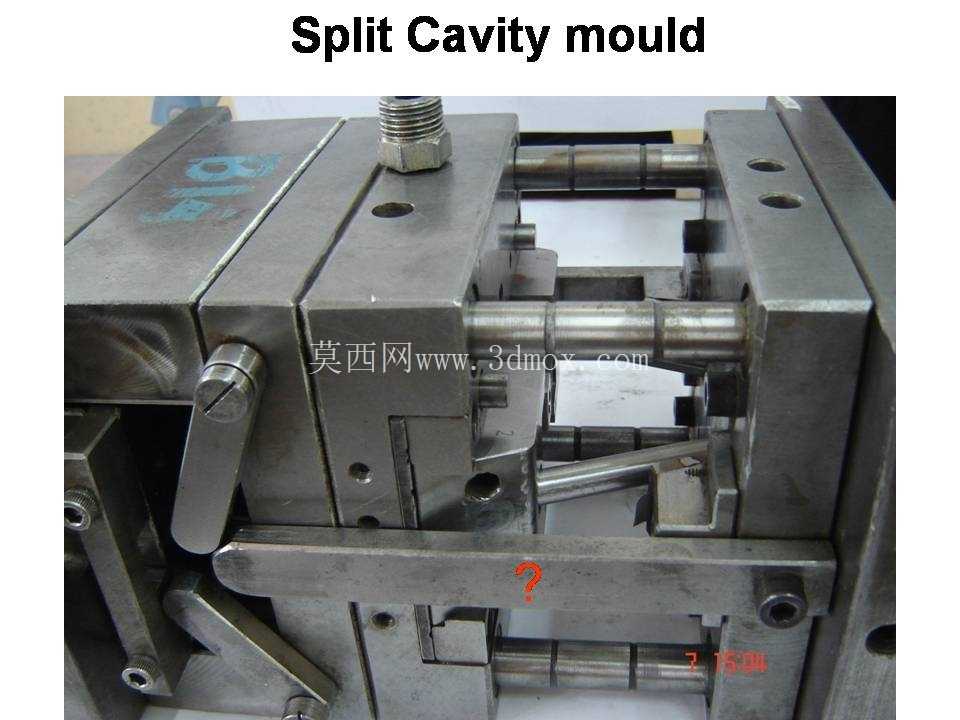

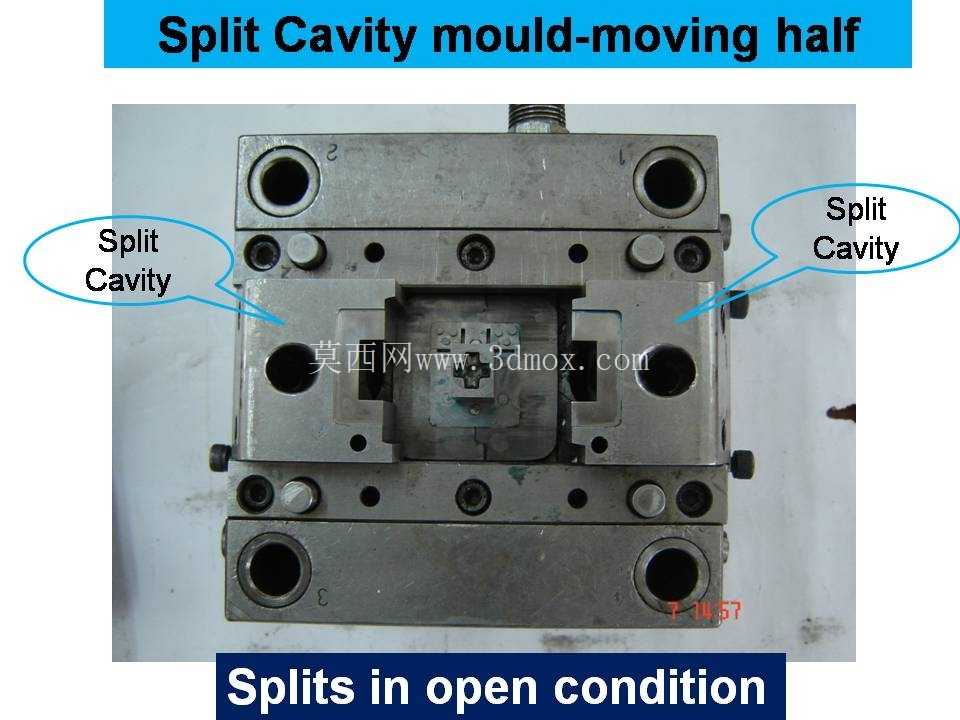

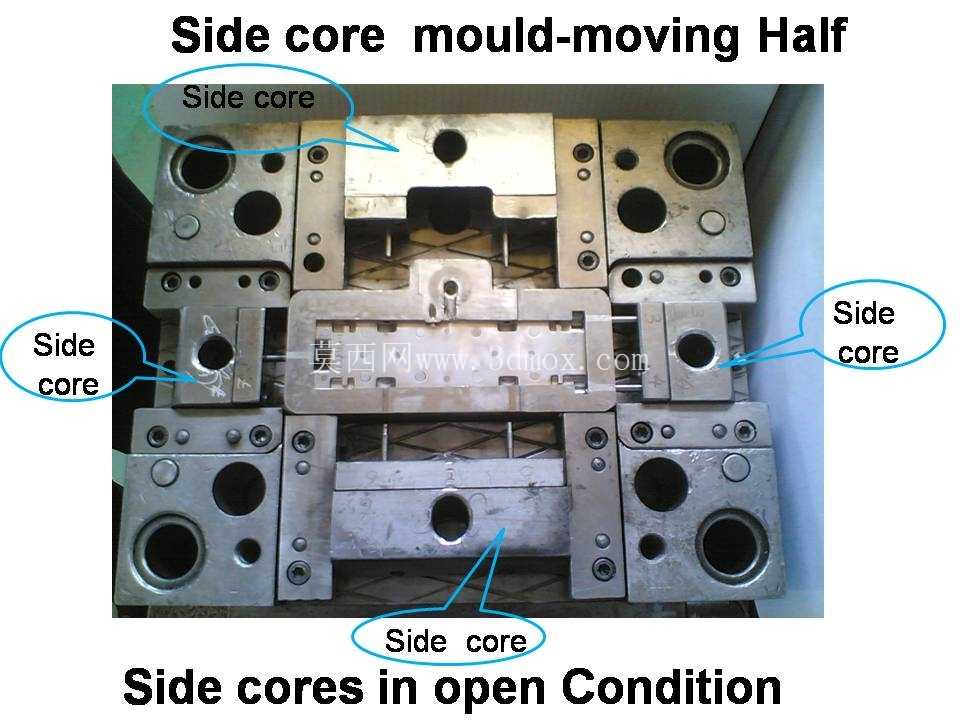

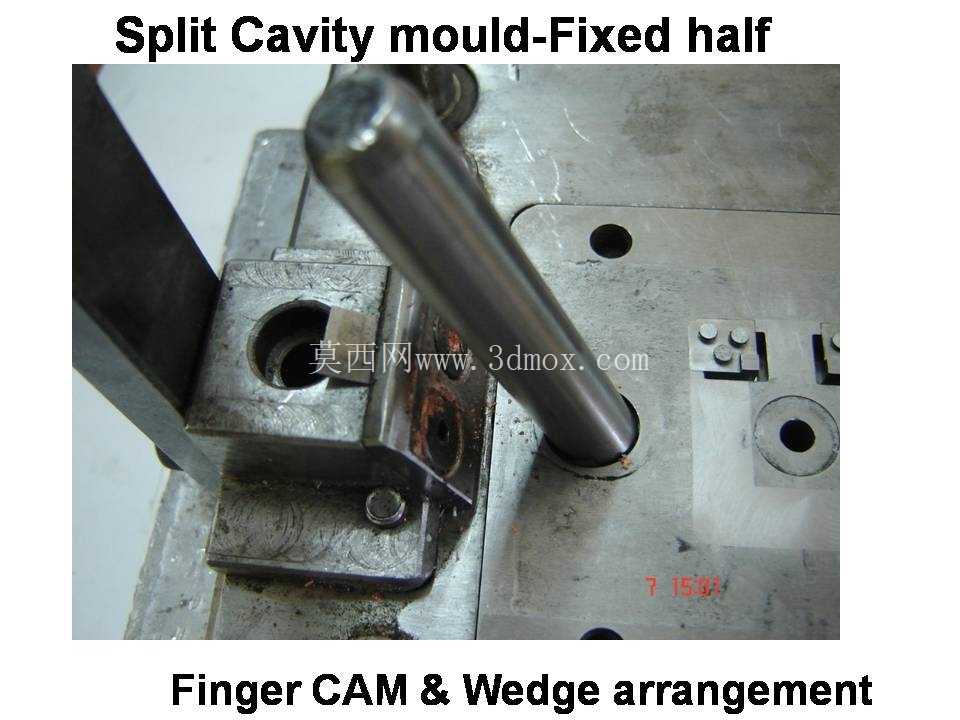

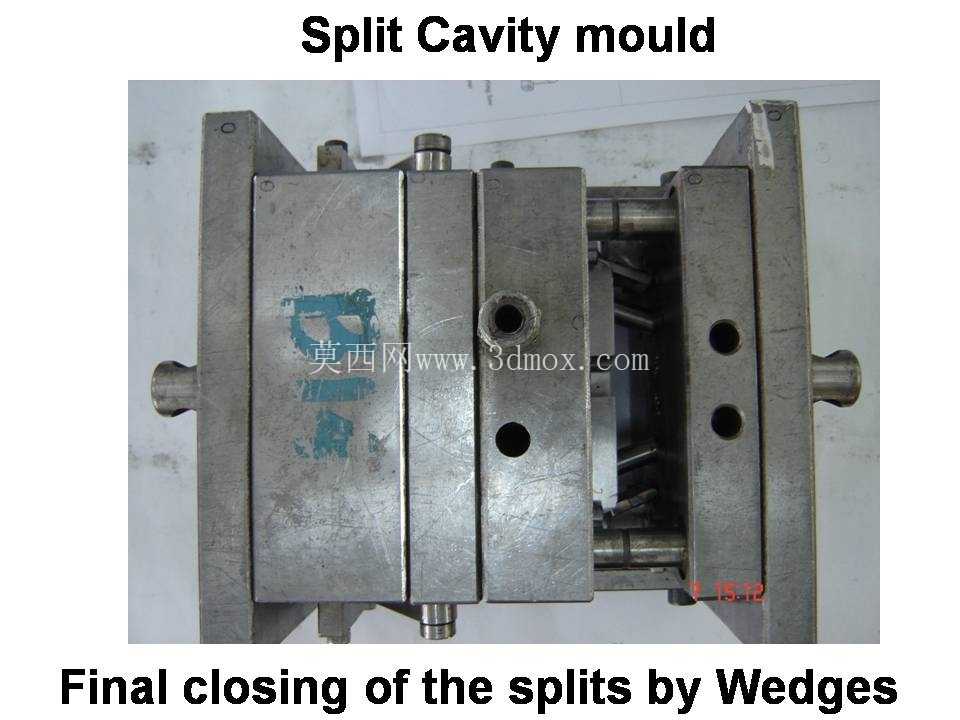

设计思路上，这套结构采用分体式型腔镶拼方案，将成型区域拆分为独立的型腔镶块，而非整体式动模板加工，核心考量是降低成型面的加工难度——整体式模板上加工深腔、侧凹特征需要多轴设备联动，且后续量产过程中若出现局部磨损、冲蚀，仅需更换对应镶块即可，无需报废整块模板，大幅降低后期维护成本。侧抽芯机构采用斜导柱驱动的滑块结构，配合波珠螺丝实现滑块的行程终点定位，滑块与模板之间设计了耐磨片安装槽，可通过更换不同厚度的耐磨片调整滑块的配合间隙，抵消长期往复运动产生的磨损量，避免飞边过大的问题。

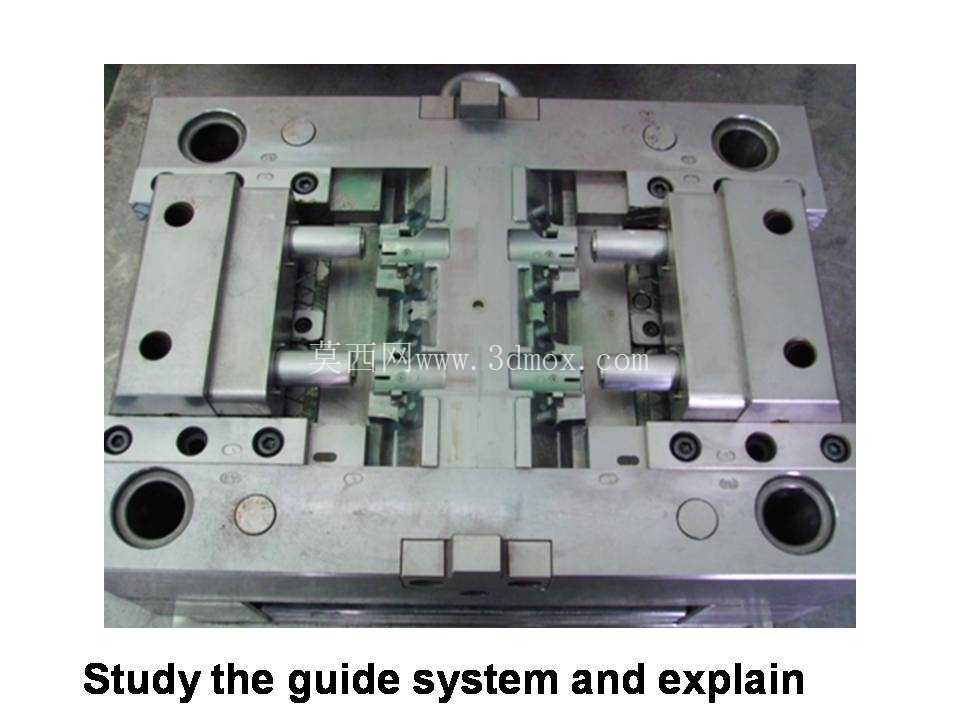

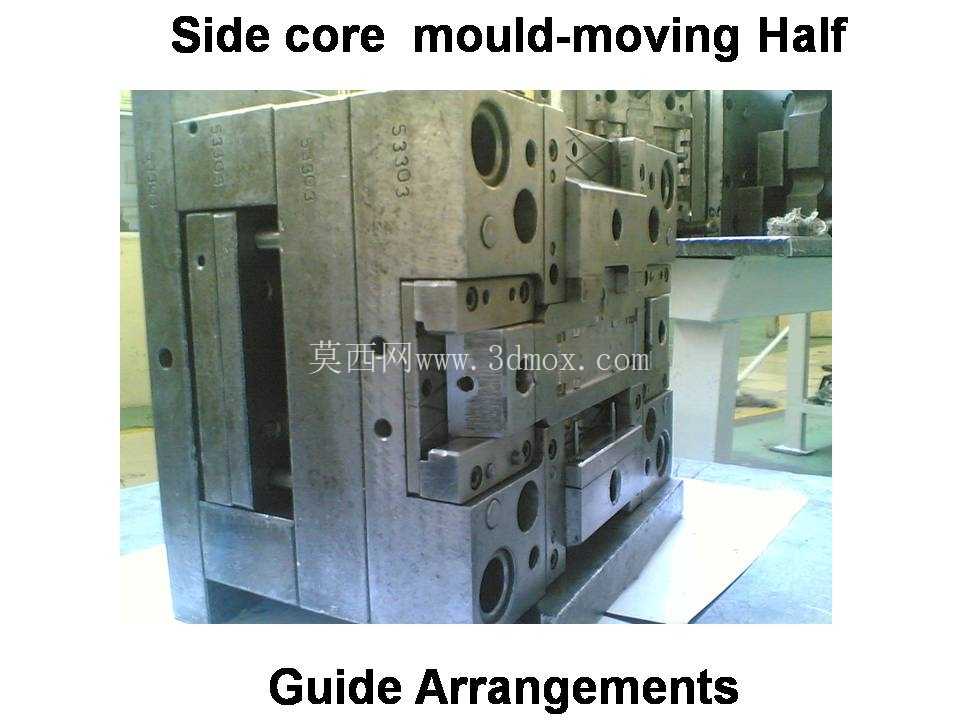

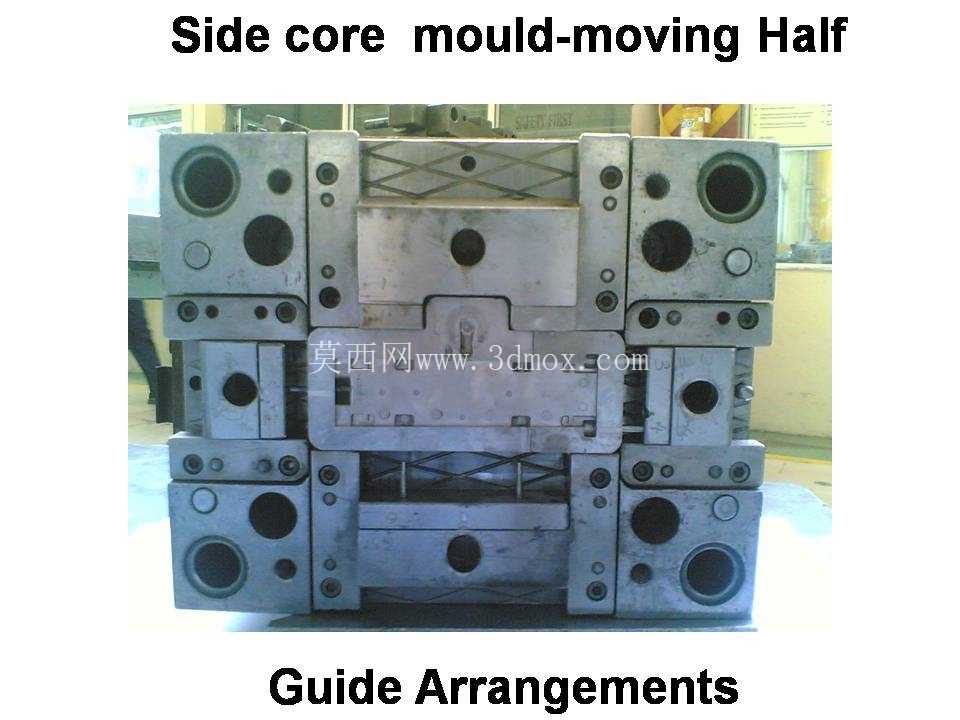

从安装边界与尺寸配合来看，动模四周的大直径通孔是设备码模螺丝的穿过孔，孔位间距严格遵循对应吨位压铸机的T型槽间距标准，可直接装夹无需额外加工转接板；模板上的小导柱孔用于与定模侧的导柱配合，合模时提供初始导向，避免定动模错位导致的型腔错边；侧面的锁紧螺丝用于固定侧抽芯滑块的行程限位块，调整螺丝旋入深度即可微调滑块的抽芯行程，保证侧型芯完全脱离铸件的侧凹特征，不会在顶出时拉伤铸件表面。

实际生产应用中，这套结构的冷却回路设计在型腔镶块内部，通过直通式水孔对接模板上的冷却水嘴，可直接接入设备的冷却循环系统，控制成型区域的温度场均匀性，避免铸件因局部冷却不均产生缩孔、变形缺陷。顶针的排布位置避开了铸件的外观面与装配配合面，顶出力均匀分布在铸件的加强筋、料把位置，顶出过程中不会导致铸件顶白、变形。需要注意的是，复位杆的端面需要与分型面齐平，合模前需确认复位杆表面无残留料渣，否则会导致合模时复位杆被压弯，甚至顶穿定模板。波珠螺丝的预紧力需要根据滑块的重量调整，预紧力过大会导致斜导柱驱动滑块时阻力过大，加剧斜导柱与滑块孔的磨损，预紧力过小则无法固定滑块位置，合模时易出现撞模风险。

这套结构的分体式设计也兼顾了加工工艺性，所有镶块、滑块零件均可采用常规铣床、磨床、电火花设备加工，无需特殊定制刀具，加工完成后可独立进行热处理，硬度控制在HRC48-52之间，兼顾耐磨性与韧性，避免压铸过程中受铝液冲击产生开裂。模板的基准角设计在对角位置，所有零件的加工基准均统一到模板基准角，装配时无需反复配磨，大幅缩短模具的装配周期，量产过程中更换配件也可直接按基准装配，减少配模时间。
