基于Arduino的8X8LED矩阵沙漏装置外壳

　　这款外壳结构是为适配Arduino NANO控制的8X8LED矩阵沙漏交互装置开发的承载构件，日常可放置在桌面作为趣味交互装饰件，同时也能作为嵌入式电子产品交互编程的教学实操载体，帮助入门开发者理解硬件排布与交互逻辑的落地实现。从结构设计逻辑来看，外壳采用单腔体敞口式布局，整体为方正带圆角的盒型结构，腔体内部预留了充足的走线与元器件安装空间，可同时容纳两块Arduino Nano控制板、8X8LED矩阵模组、蜂鸣器、滑动开关以及配套的母对母跳线、5V1A DC适配接口等全部元器件。

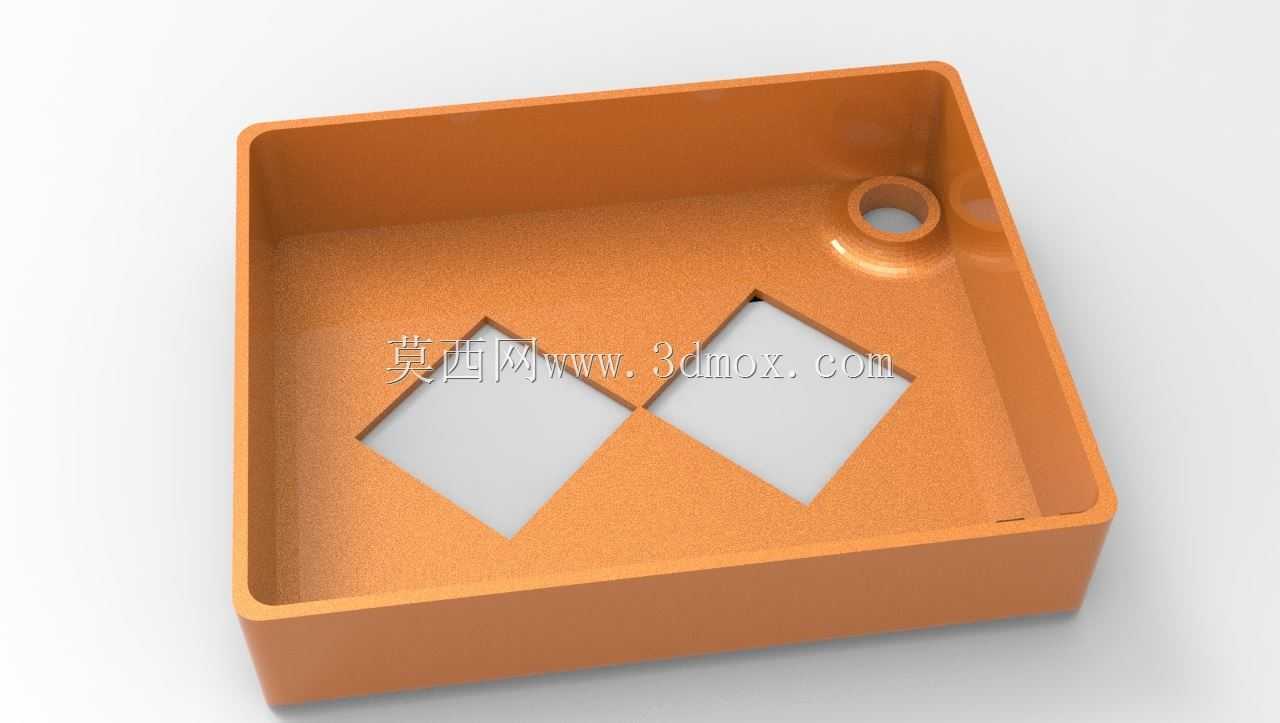

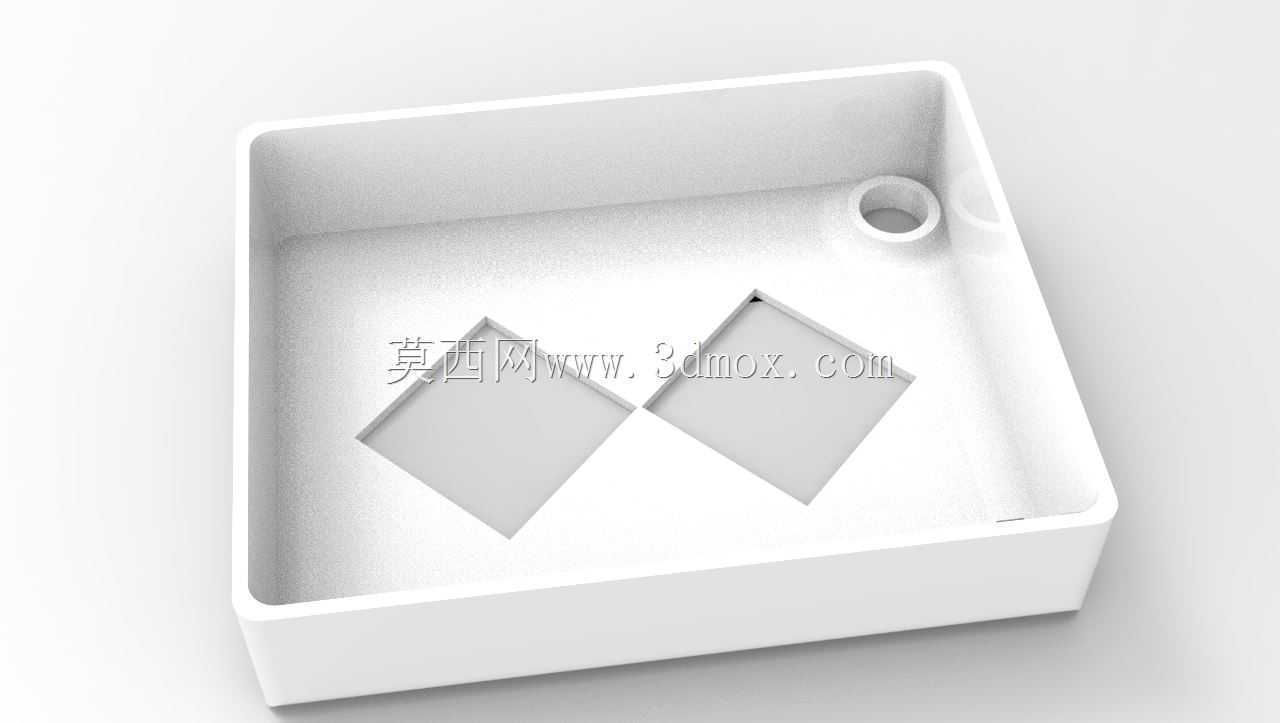

　　腔体角落位置设计了带通孔的圆柱形凸台，该结构一方面用于DC电源接口的定位固定，避免接口在反复插拔过程中出现移位、引脚脱焊的问题，另一方面凸台高度与腔体侧壁高度保持一致，可在后续上盖装配时起到辅助定位的作用，减少装配对位的调整时间。腔体内部的两个菱形镂空窗口是核心的显示对位结构，窗口的尺寸、间距完全匹配8X8LED矩阵的显示区域边界，装配后LED矩阵的发光面可完全对齐镂空位置，不会出现显示区域被壳体遮挡、光线漏溢的问题，同时窗口边缘做了0.2mm的倒角处理，既可以避免安装时刮伤LED矩阵的PCB板边缘，也能在一定程度上弱化发光区域的硬边界，提升显示的视觉效果。

　　从安装边界来看，外壳的侧壁厚度设置为1.8mm，既可以满足3D打印成型时的结构强度要求，避免薄壁结构在打印、装配过程中出现开裂、变形的问题，也不会过度占用外部空间，整体外形尺寸控制在掌心可握持的范围内，适配桌面摆放的空间需求。腔体底部的内壁做了0.3mm的平面度公差预留，可保证PCB板放置时不会出现翘曲悬空的问题，减少焊接引脚受力断裂的风险。侧壁内侧没有设置多余的加强筋结构，一方面是为了给元器件走线留出足够的操作空间，方便组装时调整跳线的排布，避免线材挤压导致的接触不良，另一方面也能减少3D打印时的支撑材料使用，降低打印后处理的工作量。

　　在实际应用场景中，这款外壳除了承载沙漏装置的电子元器件外，还能对内部电路起到物理防护作用，避免日常摆放时的灰尘、水渍溅入，同时也能隔绝外部的轻微磕碰，保护PCB板上的贴片元件不会因为外力冲击出现脱落。设计过程中充分考虑了3D打印的工艺特性，所有转角位置都做了R2以上的圆角过渡，避免打印时出现应力集中导致的层间开裂，所有镂空结构的边缘都做了自支撑角度设计，打印时无需额外添加支撑即可成型，大幅降低了打印失败的概率。目前该结构预留了后续升级的装配空间，可在不改动主体腔体尺寸的前提下，更换不同厚度的LED矩阵模组，或者增加额外的传感元件，适配更多的交互功能拓展需求。外壳的敞口边缘做了0.5mm的台阶位，可适配后续配套的上盖结构，实现卡扣式装配，无需额外使用螺丝固定，进一步简化组装流程。
