集成环境监测功能的XR游戏操控终端

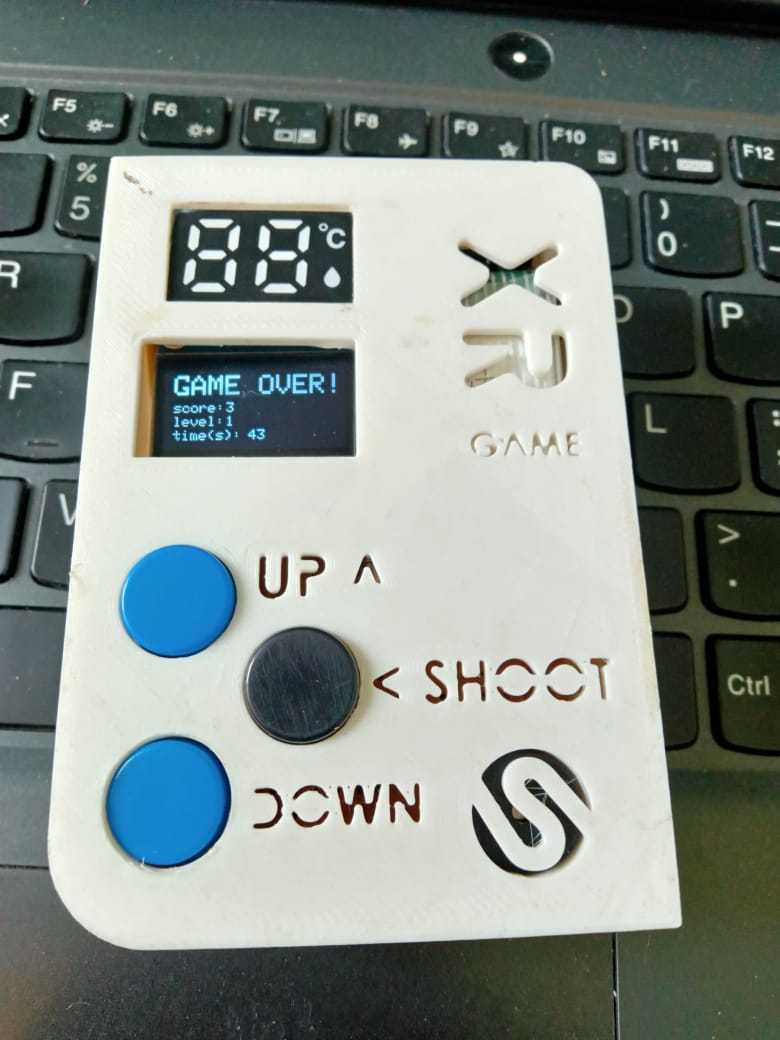

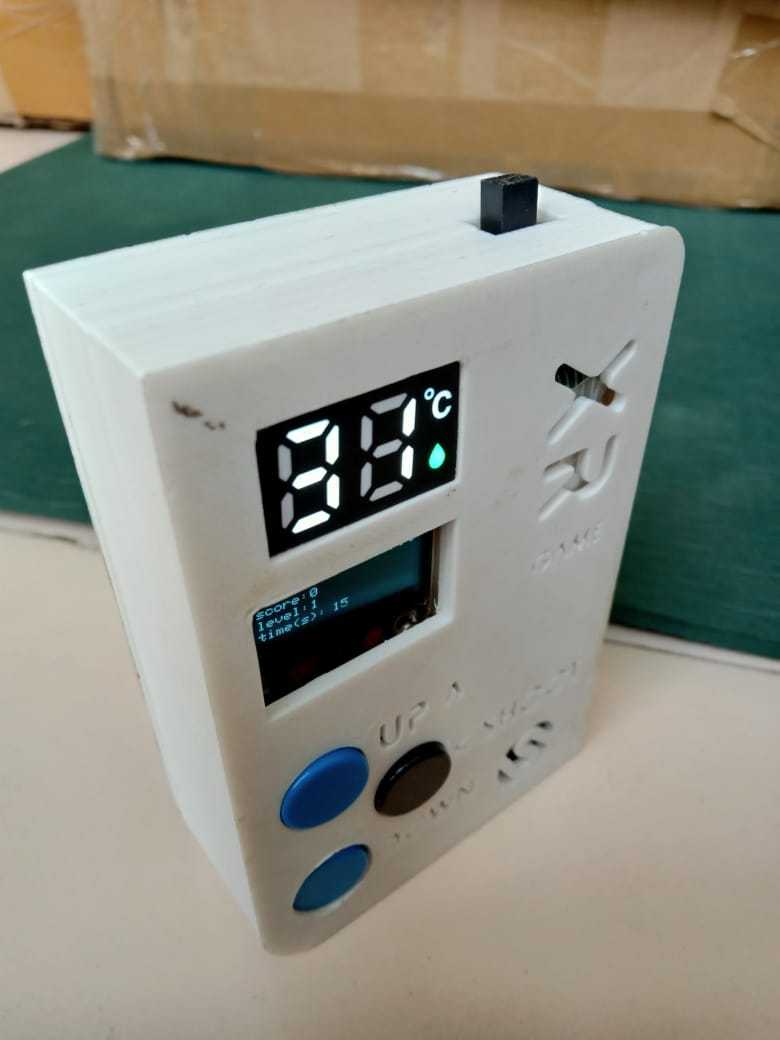

　　这款集成了物联网机房环境监测功能的XR游戏操控终端，最初的设计切入点是解决小型创客空间、个人桌面级设备运维区的两个核心痛点：一是零散的嵌入式开发板缺乏统一的交互操控载体，二是小范围密闭设备区的温湿度等环境参数缺乏直观的就地显示终端，设计团队没有采用常规的工业监测终端方正刻板的造型，而是结合复古掌机的握持手感做了一体化壳体设计，所有电子元件全部内嵌在3D打印的壳体内部，没有外露的接线与突兀的元件凸起，既可以作为桌面游戏操控设备使用，也可以直接放置在网络机柜层板、桌面设备旁作为固定监测终端使用。从功能布局来看，终端正面上方设置了两位高亮数码管用于实时显示当前环境温度，显示精度达到0.1摄氏度，

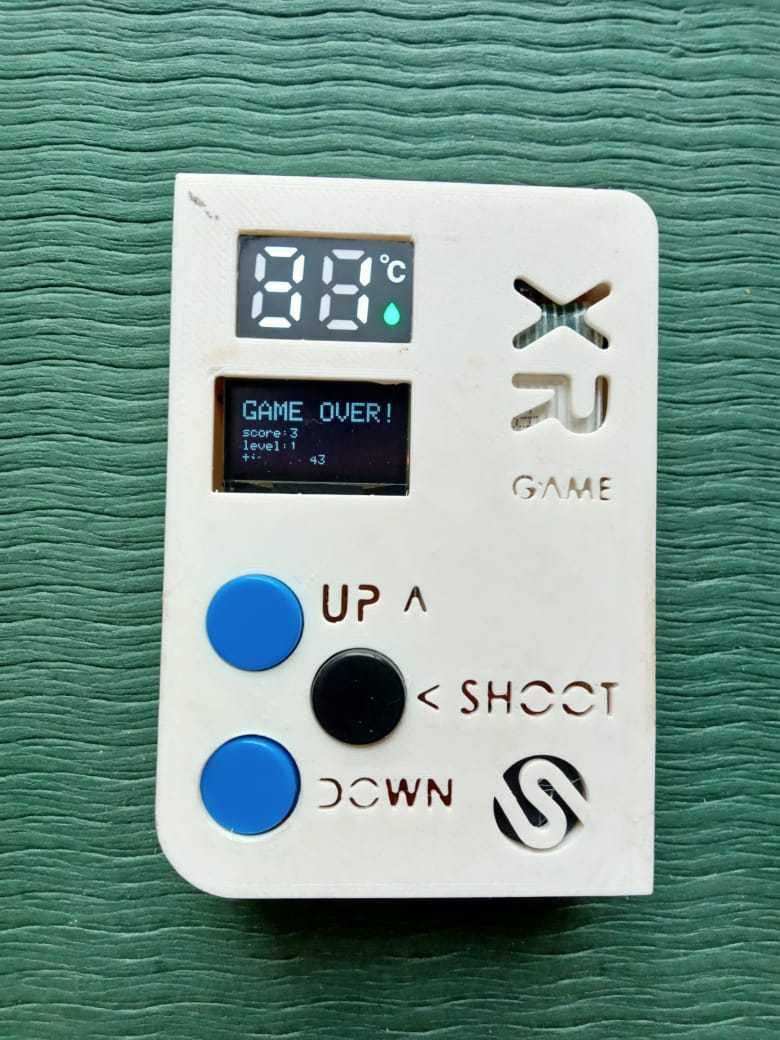

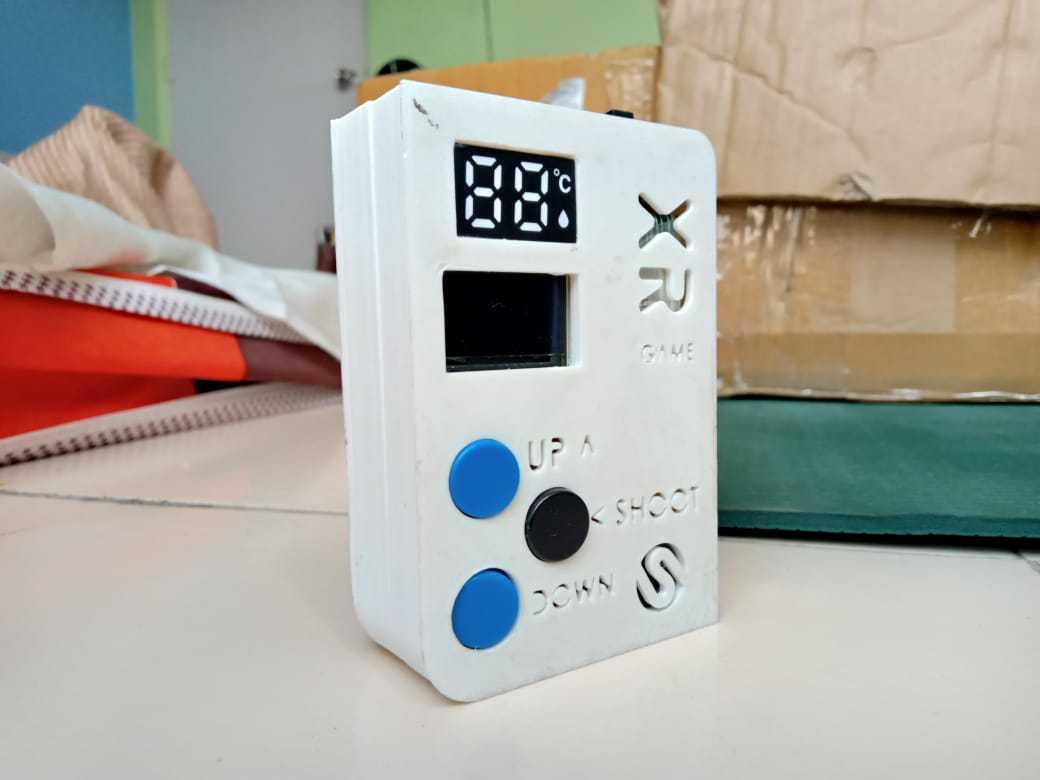

　　下方预留的OLED显示屏窗口可以扩展显示湿度、设备运行状态、游戏关卡参数等更多信息，数码管右侧做了XR标识的镂空透光设计，设备运行时可以透出内部指示灯的光线作为状态提示。操控区域的按键布局完全贴合单手握持的操作逻辑，上方蓝色按键对应功能上调、下方蓝色按键对应功能下调，中间黑色按键为确认/射击功能键，按键的凸起高度做了反复调整，既保证按压时有清晰的行程反馈，又不会因为凸起过高导致放置时误触，按键旁的功能标识采用壳体凹陷填色工艺，不会因为长期摩擦出现标识脱落的问题。从安装与尺寸边界来看，整个终端的壳体宽度控制在70mm以内，高度不超过100mm，厚度在30mm左右，底部做了1.5mm厚度的加强筋结构，放置在平整桌面时不会出现晃动，

　　壳体背面预留了通用的挂装孔位，可以直接通过螺丝固定在机柜立柱、墙面走线架上，不需要额外定制安装支架，壳体的拼接采用卡扣加少量定位柱的结构，不需要额外打胶或者使用螺丝固定，后期维护更换内部电池、调试电路板时只需要用撬片沿接缝即可拆开，不会对壳体外观造成损伤。在实际应用场景中，这款终端可以覆盖两类核心使用需求：在游戏娱乐场景下，它可以作为XR复古游戏的外接操控终端，通过内置的蓝牙模块连接头显、移动设备，三个物理按键可以完成大部分复古游戏的方向选择、确认、返回操作，相比触屏操控有更明确的按压反馈，长时间操作也不会出现触屏误触的问题；在物联网机房监测场景下，它可以通过内置的温湿度传感器采集周边环境数据，当温度超过设定阈值时，

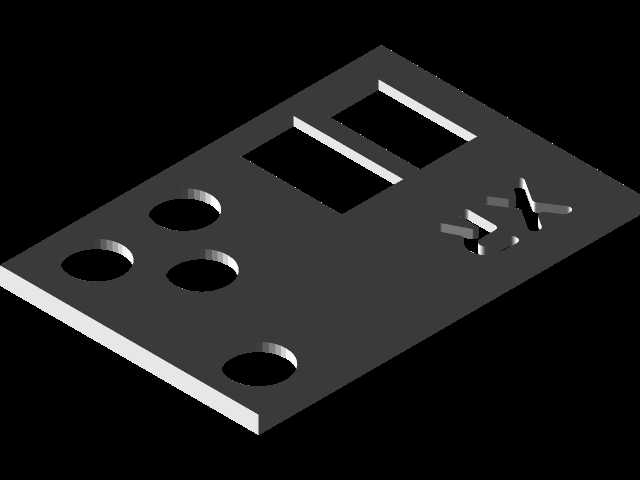

　　数码管会闪烁提示，同时可以通过外接的通讯模块将数据上传到物联网平台，不需要额外搭配数显表，设备本身的功耗控制在毫瓦级，采用通用的Type-C接口供电，既可以直接插在机柜的USB供电口上长期运行，也可以外接小型锂电池作为移动监测设备使用。设计过程中针对3D打印的工艺特性做了大量适配优化，所有壳体的壁厚统一设置为2mm，避免打印时出现壁厚不均导致的翘曲变形，所有转角位置都做了R2以上的圆角处理，既提升握持时的手感，也避免FDM打印时出现尖角位置的层间开裂问题，按键的安装孔位预留了0.2mm的装配间隙，不需要后期打磨就可以直接安装市售的轻触按键，数码管与显示屏的安装位置做了定位卡槽，安装时只需要将屏幕对准卡槽推入即可，不需要额外打胶固定，大幅降低了组装的难度。不同于市面上单一功能的游戏手柄或者单一功能的环境监测表，这款终端将两个看似不相关的功能做了深度整合，在不增加太多硬件成本的前提下，拓展了设备的使用场景，对于嵌入式开发爱好者、小型机房运维人员、复古游戏玩家来说，都可以根据自己的需求对固件进行二次开发，扩展更多的功能，比如增加烟雾报警、人体感应、游戏震动反馈等功能，壳体本身预留的内部空间也足够容纳额外的扩展模块，不需要重新设计壳体结构。
