3D打印PCB板支撑固定脚结构设计

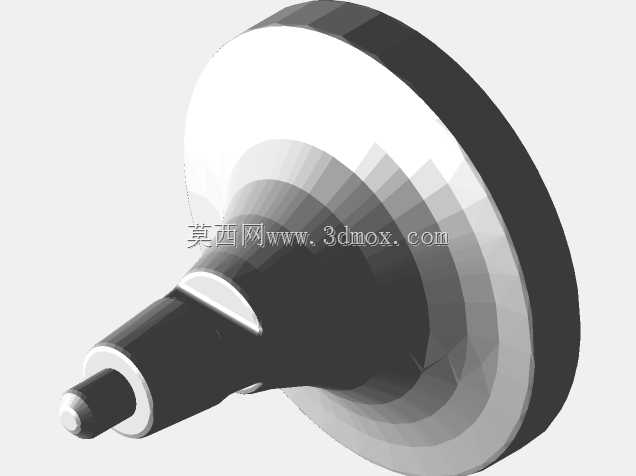

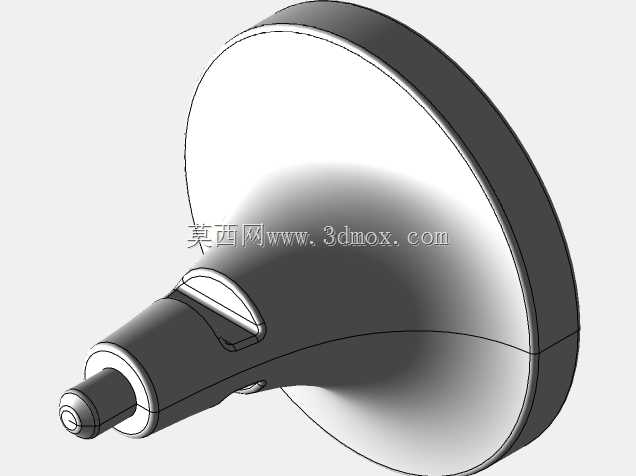

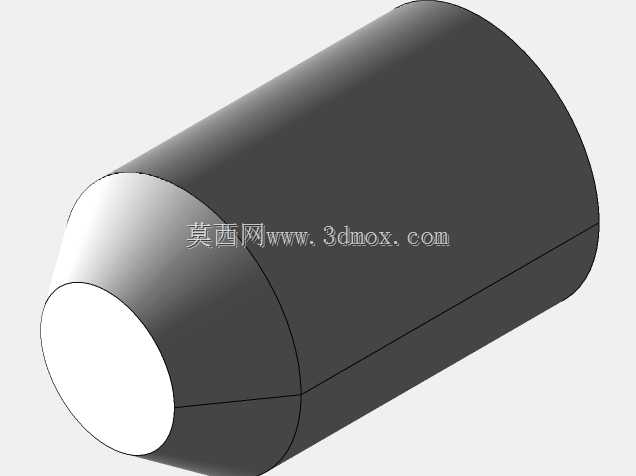

　　在非标电子设备的组装调试环节，PCB板的悬空固定一直是小批量试制阶段的常见痛点，常规量产使用的金属支撑柱往往需要配套攻丝、压铆工序，面对快速迭代的原型板件，不仅加工周期长，遇到孔位临时调整的情况还会出现配件报废的问题，这款适配3D打印工艺的PCB支撑脚，正是针对实验室原型开发、小批量定制设备的板件固定需求设计的。从实际使用场景来看，这类支撑脚多用于桌面级测试工装、开放式开发板组件、3D打印定制外壳的内部板件固定，不需要额外采购标准紧固件，只要有桌面级FDM打印机就能快速制作，遇到板件孔位偏移、支撑高度需要调整的情况，只需要修改模型参数重新打印即可，完全适配快速迭代的开发节奏。支撑脚的整体外形采用上窄下宽的锥台结构，底部是大直径的平面接触底座，和放置台面接触时能获得足够的支撑面积，避免板件放置时出现侧翻、晃动的问题；上部是适配PCB安装孔的定位柱，设计时预留了2.5mm直径的固定孔位，既可以直接用对应直径的螺丝穿过板件锁入支撑柱，也可以根据实际使用的板件厚度，额外打印适配的圆柱衬套调整定位段直径，匹配不同孔径的安装孔，不需要重新制作整个支撑脚。

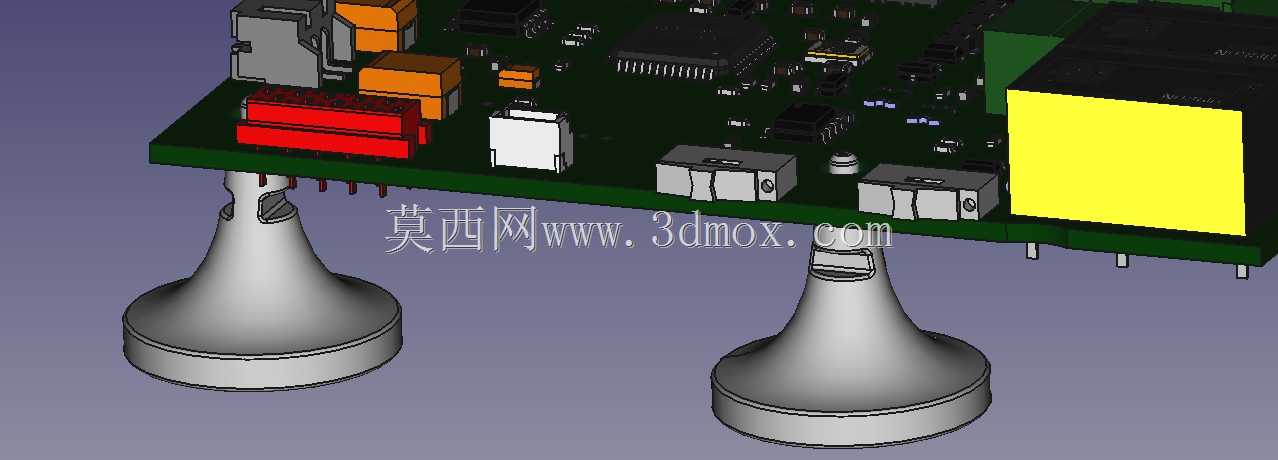

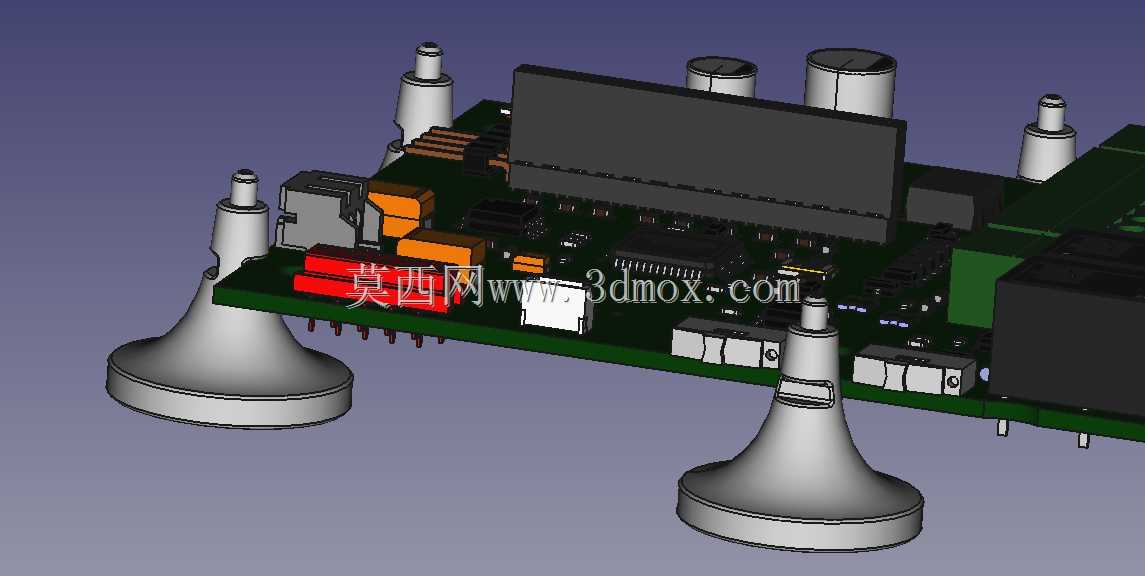

　　设计时特意将支撑柱和底座做了圆弧过渡处理，避免3D打印时出现应力集中的问题，打印时不需要额外添加支撑结构，竖直摆放即可完成打印，能有效减少打印后处理的工作量；底座底部预留了防滑部件的安装位置，可以粘贴橡胶防滑垫或者直接打印出防滑纹理，进一步提升板件放置时的稳定性，避免调试过程中因为触碰导致板件移位。从安装边界来看，单个支撑脚的底座直径足够覆盖常规PCB板的安装孔周边区域，不会和板件底部的插针、贴片元件产生干涉，支撑高度可以根据板件底部元件的突出高度灵活调整，只要保证支撑脚上部定位柱的长度略大于PCB板厚度，就能实现稳定固定；四个支撑脚配合使用时，只要对应板件四个角的安装孔位置摆放，就能将整块PCB平稳架起，给板件底部的焊点、接插件留出足够的散热和操作空间，方便调试时进行接线、测量等操作。

　　不同于标准的金属支撑柱需要和板件、安装底板做双重固定，这款支撑脚可以直接放置在台面上使用，不需要额外制作安装底板，对于临时搭建的测试电路来说，能大幅减少工装制作的工作量；如果需要将板件固定在外壳内部，也可以在支撑脚底座上预留安装孔，用螺丝将支撑脚锁在外壳立柱上，实现板件的悬空固定，适配不同的安装场景。在结构细节上，定位柱和锥台主体的衔接处做了小尺寸的凸台限位，PCB板放置到位后会被凸台托住，不会顺着锥面下滑，保证板件的安装高度一致；锥台的侧壁做了轻微的拔模角度，既方便3D打印时脱模，也能提升支撑脚的整体结构强度，避免受到侧向力时出现断裂的问题。

　　实际使用时，针对不同重量的PCB板，可以通过调整底座直径、支撑脚壁厚来提升承载能力，对于搭载了大尺寸电容、散热片的重型板件，只需要加大底座直径、增加1-2mm的壁厚，就能获得足够的支撑强度，不需要更换其他类型的支撑件。这类支撑结构的设计逻辑完全围绕快速试制的需求展开，没有多余的复杂结构，所有尺寸都可以根据实际使用的板件参数灵活调整，不需要依赖标准件库，哪怕是刚接触3D打印的结构设计人员，也能根据实际需求快速修改模型，制作出适配当前项目的支撑部件，解决小批量开发阶段板件固定的实际问题。
