贴片式JLCSP2封装发光二极管结构设计

做消费电子、便携通讯设备的板级设计这几年，接触最多的表贴发光器件就是这类小尺寸侧发光/正发光的SMD LED，这次梳理的JLCSP2封装LED结构，刚好是目前手持通讯终端、小型数码产品里用得极普遍的一类指示、补光用发光元件。先从实际应用场景说，这类封装的LED不像大功率照明用的灯珠，它的核心使用场景集中在小型化电子设备内部：比如手机的按键背光、状态提示灯，蓝牙耳机充电仓的电量指示，便携通讯设备的面板信号提示，还有部分超薄数码产品的屏幕侧补光、按键透光照明，甚至很多小型工控通讯模块的运行状态指示也会选这类封装，核心原因就是它的占位尺寸极小，厚度控制到位，不会挤占板上本来就紧张的堆叠空间。

从实际用途来看，这类SMD LED的核心功能是在极小的安装空间内，提供低功耗的可见光输出，完成设备状态的视觉反馈、局部区域的低亮度照明，和直插式LED比，它不需要在PCB上开穿板孔，焊接时可以走SMT回流焊工艺，和整板的其他表贴元件一次过炉，能大幅减少板级组装的工序，也避免了直插元件引脚过长带来的空间占用、引脚弯折干涉的问题。很多做超薄通讯产品的结构工程师都有体会，整机厚度做到8mm以内的时候，板上元件的高度每压缩0.1mm都能给结构堆叠留更多余量，这类JLCSP2封装的LED，本体厚度控制得极薄，发光面的出光角度经过封装优化，不需要额外加导光结构就能满足近距离的指示需求，部分设计里甚至可以直接贴装在PCB的侧边，配合壳体的透光窗实现侧发光，不用在主板正面预留发光元件的位置，给主板上的主控、射频元件腾出更多布线空间。

说到产品的功能特性，首先要提它的封装可靠性，这类表贴LED的封装主体采用耐高温的塑封基材，能够承受无铅回流焊的峰值温度，不会在过炉时出现封装变形、胶体黄变的问题，发光区的封装胶体混有均匀的荧光粉层，能保证出光的色坐标一致性，减少批量生产时的色差问题。电极部分采用的是侧出/底出的焊盘设计，焊盘的可焊面积经过优化，既能保证SMT焊接时的锡量足够，形成可靠的焊点，又不会因为焊盘过大导致焊锡溢出造成相邻元件短路。另外它的发光面做了微结构的光学处理，出光角度覆盖120度左右，在近距离使用时不会出现明显的亮斑，光线扩散更均匀，做状态指示的时候不会因为观察角度稍微偏移就看不到灯光提示。

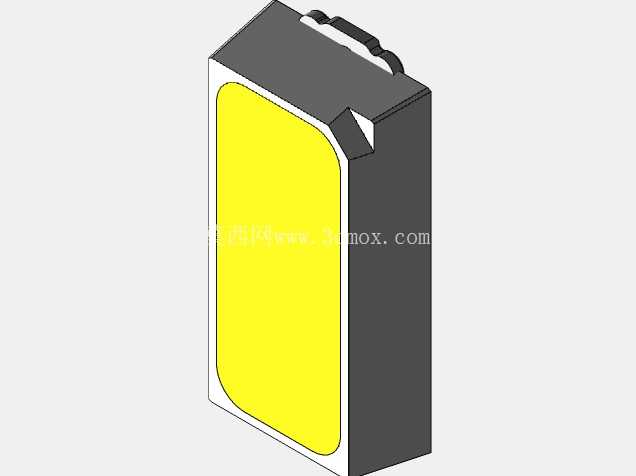

再讲设计思路，做这类小型表贴LED的三维建模时，首先要卡准的是安装边界：首先是本体的长宽尺寸，要严格匹配 datasheet里的占位要求，焊盘的位置、尺寸公差要控制在±0.05mm以内，不然SMT生产时会出现偏移、立碑的焊接缺陷。建模的时候要区分开几个核心结构部分：最外层的黑色塑封壳体，要注意壳体顶部的定位缺口，这个缺口是生产时的极性标识，对应PCB焊盘上的正极标记，建模时这个缺口的位置、尺寸不能出错，不然会导致批量贴装时元件极性焊反，整批产品的功能失效。然后是发光区的黄色荧光胶体部分，要注意胶体和塑封壳体的配合间隙，胶体是嵌入塑封壳体的预留槽内的，表面和壳体边缘的高度差要符合实际封装的尺寸，不能做的突出太多，不然贴装吸嘴取料时会出现吸嘴漏气、取料不稳的问题。顶部的两个小型凸起结构，是封装生产过程中的料带定位卡点，建模时要还原它的外形和位置，这部分结构是和编带包装的定位孔配合的，保证编带里的元件方向一致，贴片机飞达送料时不会出现元件翻转、错位的情况。

关于外形尺寸与安装边界，这类JLCSP2封装的LED属于超小型表贴元件，本体长宽都在毫米级，安装时要注意和周边元件的安全间距：首先是焊盘周边0.3mm范围内不能布置其他表贴元件的焊盘，避免回流焊时锡膏连锡；其次是发光面正上方的壳体结构，要预留对应的透光窗口，窗口位置和发光面的同心度偏差不能超过0.2mm，不然会出现漏光、灯光偏位的问题；如果是侧发光的安装方式，要注意LED本体侧面和壳体内壁的间隙，预留0.1mm的装配公差，避免组装时壳体压到LED本体导致封装开裂、元件损坏。另外在PCB布局时，LED的驱动线路要尽量短，减少线路上的压降，保证LED发光亮度的一致性，同时要避免在LED焊盘下方走高速信号线，防止封装本体的塑封材料介电常数影响信号阻抗。

很多刚接触板级结构设计的工程师容易忽略这类小元件的建模细节，觉得一个小灯珠随便画个方块就行，但实际上在做整机虚拟装配的时候，如果LED的模型尺寸不准，尤其是高度、发光面位置不对，后期做结构手板的时候就会发现灯光偏位、壳体和元件干涉、导光结构对不准发光面的问题，反而要反复修改结构件，拉长开发周期。准确还原这类小型表贴元件的三维结构，不光是为了做装配干涉检查，也能提前验证导光结构、透光窗的位置是否合理，在设计阶段就把可能出现的组装问题、光学问题排查掉，减少后期试产时的改模成本。尤其是在通讯类便携产品里，内部堆叠密度极高，每一个小元件的位置、尺寸都牵一发而动全身，哪怕是一个毫米级的LED，模型精度不够都可能导致整个主板的堆叠方案要重新调整，所以这类元件的建模必须严格对标实际封装的尺寸细节，把极性标识、定位结构、焊盘位置这些影响生产装配的特征都准确还原，才能给后续的PCB设计、结构设计提供可靠的三维参考。
