122x32分辨率字符型液晶显示模组结构

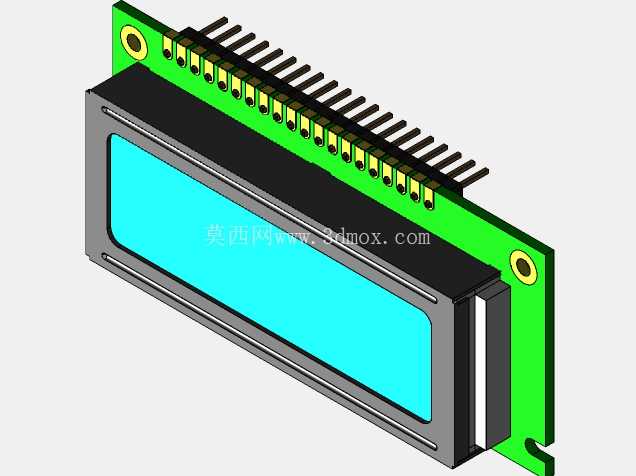

　　这款122x32分辨率的液晶显示模组，是嵌入式控制、小型智能设备人机交互场景中应用极广的显示部件，日常在工业控制终端、小型检测仪器、消费类电子外设、通讯设备面板上都能见到同规格产品的身影，核心作用是输出字符、简易图形类的状态信息，完成设备与操作人员之间的基础信息交互，不需要复杂的彩色显示性能，主打低功耗、高可靠性、驱动逻辑简单的实用特性。从结构设计来看，整个模组采用分层堆叠的装配逻辑，最上层是蓝底背光的液晶显示面板，面板四周做了黑色遮光封边，避免背光漏光影响显示对比度，封边外侧是金属固定边框，边框上预留了长条形的装配卡位，既可以卡紧液晶面板与背光层，也能在整机组装时提供定位基准，避免安装后出现面板偏移、显示区域对位不准的问题。

　　PCB承载板采用绿色阻焊设计，单侧排布16个直插排针引脚，排针间距采用标准2.54mm排距，完全匹配通用面包板、标准接插件的引脚定义，不需要额外做转接板就能直接对接常用的主控驱动电路，对于原型开发、小批量设备试制来说，能大幅减少接线调试的工作量。PCB板的两个对角位置设计了3mm直径的金属化安装孔，安装孔中心到板边的距离做了统一规范，整机组装时可以用M2.5或者M3的螺丝直接将模组固定在设备面板内侧的安装柱上，安装孔周边做了露铜加固，多次拆装也不会出现焊盘脱落的问题。

　　设计过程中需要重点考虑几个工程边界：首先是排针的伸出长度，直插排针从PCB背面伸出的长度控制在7mm左右，既保证焊接后能可靠插入对应母座，也不会因为引脚过长导致组装时和设备内部其他元件发生干涉；其次是背光层的厚度控制，整个模组的总厚度控制在12mm以内，对于内部空间紧凑的手持设备、小型终端来说，这个厚度尺寸不会占用过多的内部安装空间，能给主控板、电池、按键组件留出足够的排布余量；另外PCB板的外形轮廓做了圆角处理，靠近安装孔的位置没有突出的尖锐边角，组装时不会划伤操作人员，也不会刮坏设备内部的连接导线。

　　从功能特性上，这款模组采用122列32行的点阵排布，单屏可以显示两行每行15个左右的英文字符，或者自定义简易的图标、状态标识，驱动电压兼容常用的5V与3.3V主控系统，背光采用均匀的侧发光导光结构，不会出现显示区域明暗不均的问题，在室内光线环境下不需要额外补光就能清晰读取显示内容。实际选型应用时，需要注意显示区域的可视角度，这款模组属于TN类液晶，最佳观察视角为正面垂直方向，设计设备面板时要尽量让显示面与操作人员的正常视线垂直，避免大角度观察时出现显示发虚、对比度下降的问题；另外排针的引脚定义完全匹配通用LCD驱动电路，硬件设计时不需要重新做引脚映射，直接套用成熟的驱动电路就能快速点亮调试，能有效缩短产品的开发周期。结构建模的时候，要重点还原各层零件的装配关系：金属边框的卡扣位置要和液晶面板、背光层的卡槽对应，避免装配时出现卡扣断裂或者层间松动；排针的位置度公差要控制在0.1mm以内，保证和母座对接时不会出现插针偏位、个别引脚接触不良的问题；安装孔的位置公差要和设备壳体的安装柱位置匹配，公差带控制在±0.15mm，避免组装时出现螺丝孔对位不准无法装配的情况。
