军用多功能导弹控制操作台三维设计

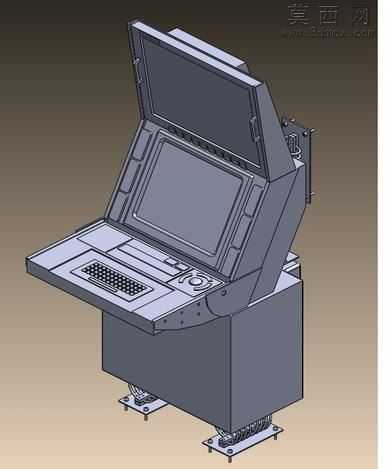

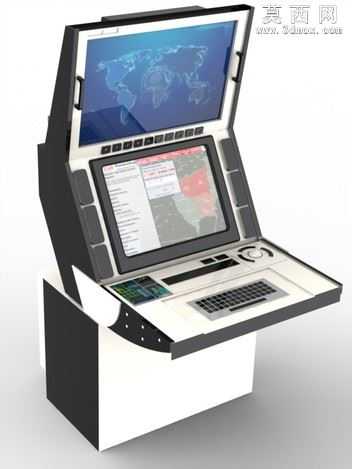

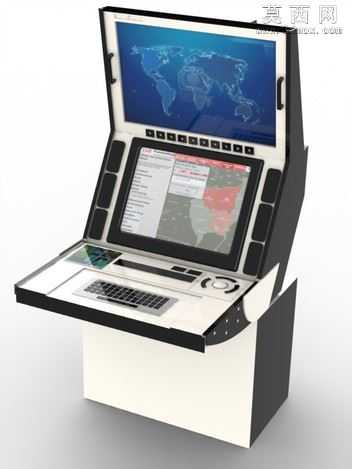

本作品为军用场景下导弹控制用多功能控制台的三维建模成果，建模过程依托主流三维设计软件完成，整体采用自顶向下的设计思路，先完成整体功能分区的框架搭建，再逐步细化各部分的结构细节，确保各部件装配关系准确、干涉检查零冲突。模型整体采用上下分层的结构设计，下部为设备容纳柜体，预留了充足的内部空间用于放置控制主板、电源模块、信号处理单元等核心元器件，柜体底部设置了带减震功能的安装底座，通过减震弹簧与安装脚座的组合结构，能够抵消设备运行及外部环境带来的震动影响，保障内部精密电子元件的运行稳定性。上部为操作交互区域，采用翻盖式双屏布局设计，上翻盖板集成了上部显示屏，可根据操作人员的使用需求调整翻开角度，适配不同坐姿下的观察视角；下部操作台面集成了嵌入式触控显示屏、集成式迷你键盘、轨迹球操控模块以及多组功能按键区，各操作元件的布局充分参考人机工程学设计，将高频操作元件布置在操作人员手部自然活动的核心区域，降低长时间操作的疲劳感。台面与柜体之间采用铰接翻转结构，可向上翻开后对柜体内部的设备进行检修维护，铰接处设置了阻尼支撑结构，能够在任意翻开角度保持稳定支撑，避免台面意外回落造成设备损坏或人员受伤。材质渲染方面，整体设备主体采用哑光军用金属灰的磨砂金属材质，还原军用设备的耐磨、低反光的实用特性，显示屏区域采用深色玻璃材质模拟熄屏状态下的屏幕质感，按键区域采用深色防滑工程塑料材质，减震部件采用弹簧钢材质搭配橡胶减震垫的材质表现，各部件的材质区分清晰，光影渲染效果真实，能够直观呈现设备的外观质感与结构层次。建模过程中对所有连接结构、安装孔位、走线空间都做了精细化的还原，不仅可以用于外观展示，也可作为同类军用操控设备结构设计的参考方案，整体结构紧凑、功能分区明确，兼顾了设备的防护性能、操作便利性与维护便捷性，符合军用设备的设计使用要求。
