镂空格构心形创意装饰结构件

这款心形格构结构件，最初的设计出发点是面向文创装饰、3D打印创意制作场景的轻量化实体构件，区别于实心心形摆件的厚重感，采用内部周期性格构填充的设计逻辑，在保证整体外形辨识度的前提下，大幅降低材料消耗与打印成型时间。从结构设计层面来看，外轮廓严格遵循经典心形的曲面曲率过渡，边缘做了0.8mm的圆角倒钝处理，避免打印完成后锐边划伤使用者，整体外轮廓的最大边界尺寸控制在15mm级别的跨度范围，适配桌面级FDM与光固化3D打印机的常规打印幅面，不需要额外拆分模型即可一次性成型。

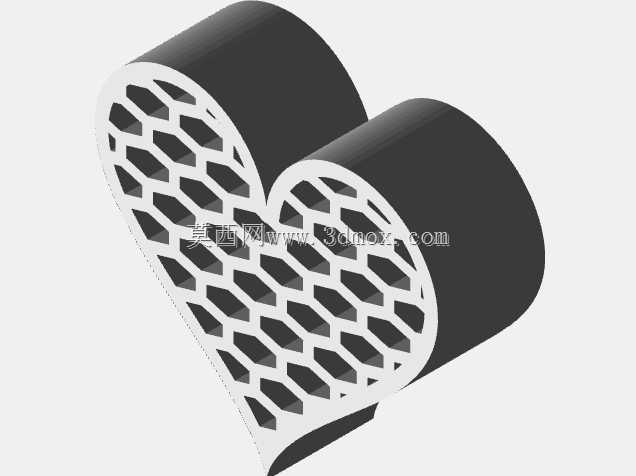

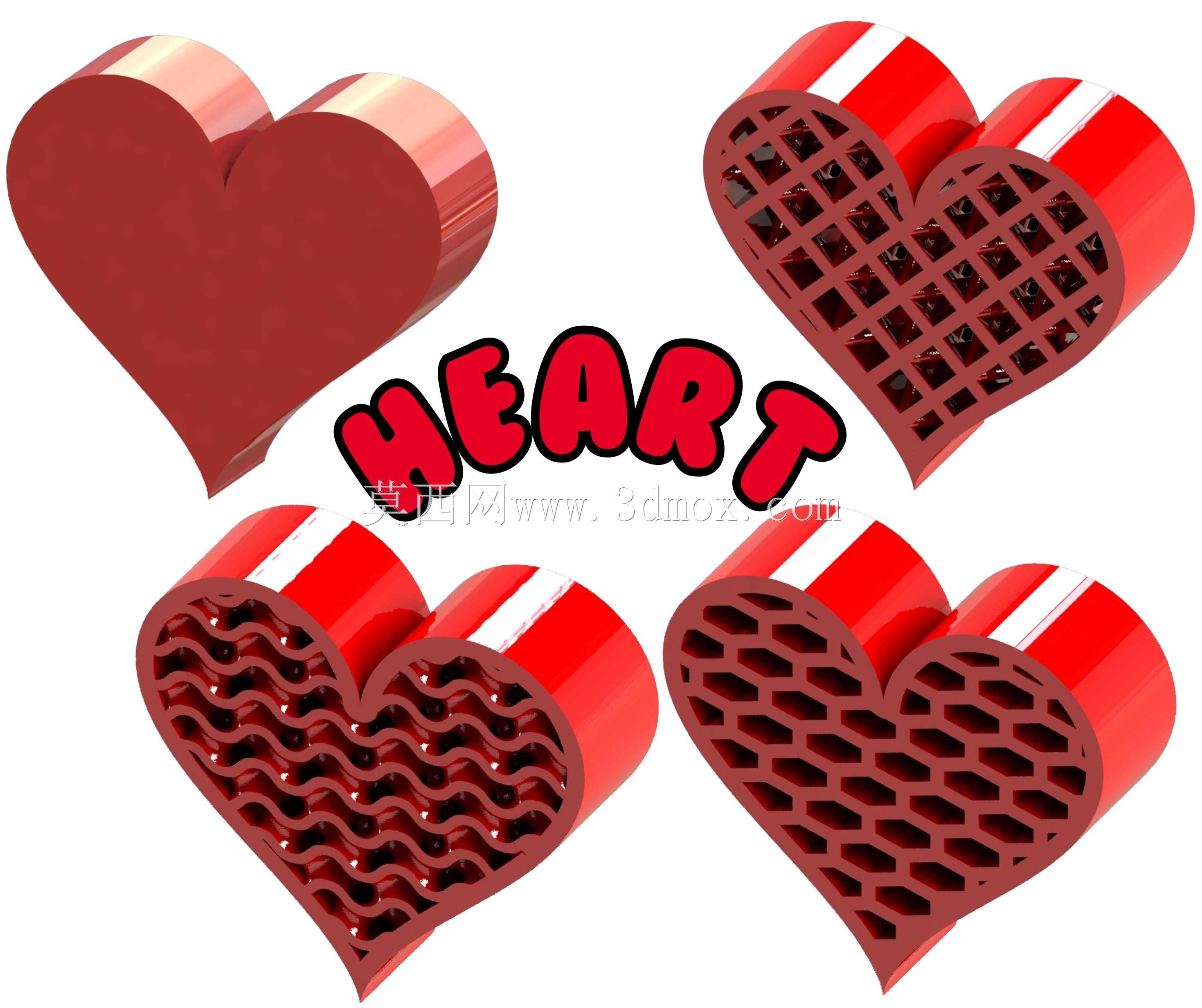

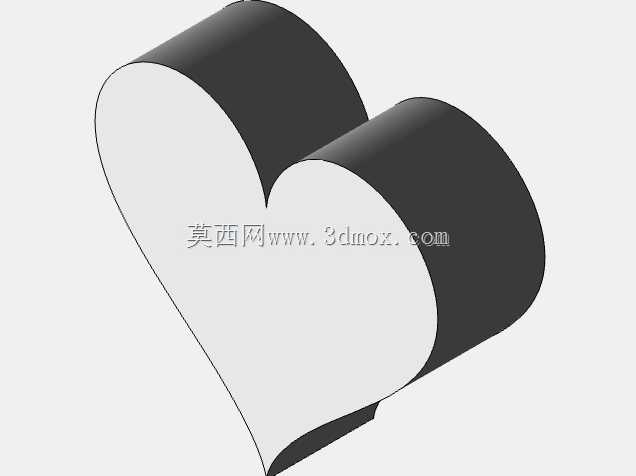

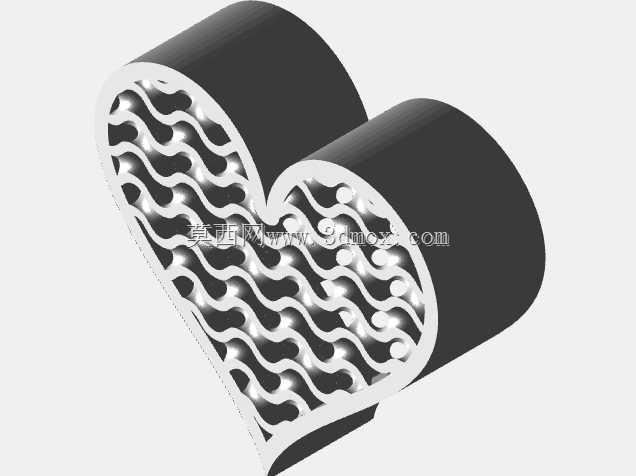

内部格构结构做了四种差异化的填充方案适配不同使用需求：第一种是实心外壁无内部填充的款式，适合作为基础摆件、挂饰的基底，表面可以做后续的喷漆、移印、电镀等后处理，外表面完整无孔隙，后处理的附着效果更好；第二种是正交方格填充的款式，填充率控制在20%左右，方格的筋条宽度统一为1.2mm，既保证了结构的轴向抗压能力，又能透过格构看到内部的通透效果，适合作为展示类摆件、文创橱窗的装饰构件，光线穿过格构时会形成规律的投影效果；第三种是波浪形曲面格构填充的款式，筋条沿心形的曲率方向做波浪形排布，相比正交方格拥有更好的抗侧向形变能力，在受到侧面挤压时，波浪形筋条可以通过微小的弹性形变吸收外力，不容易出现脆断问题，适合作为钥匙扣、背包挂饰这类日常会受到磕碰的使用场景；第四种是六边形蜂窝格构填充的款式，这也是四种结构里比强度最高的方案，蜂窝结构的各向力学性能更均衡，在相同填充率下拥有更高的承重能力，适合作为小型展示台的支撑构件、或者需要承受一定压力的装饰垫片使用。

从安装适配的角度来看，所有款式的外壁厚度统一设置为1.5mm，保证打印过程中不会出现外壁漏料、层间结合不足的问题，模型底部做了0.2mm的平面找平处理，打印时不需要额外添加支撑结构，直接放置在打印平台上即可完成成型，底部平面的平面度控制在0.1mm以内，粘贴在光滑平面上时可以保证足够的接触面积，搭配双面胶即可完成固定，不需要额外设计安装孔位。如果需要作为挂饰使用，可以在模型顶部的心形凹陷位置预留0.3mm的打孔余量，使用者可以根据实际需求自行钻孔穿绳，不会破坏整体的结构强度。

在实际应用场景中，这类格构心形构件除了作为独立的文创摆件之外，还可以作为模块化装饰元素嵌入到其他产品的设计中，比如礼品盒的表面装饰、3D打印贺卡的立体构件、婚庆场景的桌面摆饰、潮玩手办的配件等等，不同的填充结构可以适配不同的视觉风格需求，正交方格偏向简约工业风，波浪格构偏向柔和流线感，蜂窝格构偏向规整秩序感，实心款式则偏向经典厚重感。设计过程中特意将所有格构的筋条交接位置做了0.5mm的圆角过渡，避免3D打印过程中出现应力集中导致的层间开裂问题，同时也减少了打印时的拉丝、垂料等缺陷，即使是入门级的3D打印机也能打印出完整的结构，不需要过高的打印精度要求。

从结构力学的验证角度来看，对四种填充结构分别做了静压测试模拟，实心款式的抗压极限最高，但是重量也是最大的，相同体积下的重量是蜂窝填充款的3.2倍；蜂窝填充款在承受10N的静压时形变量不超过0.2mm，完全满足日常装饰使用的强度需求；波浪填充款在承受侧向5N的冲击力时不会出现结构性损坏，抗冲击性能优于正交方格款；正交方格款的打印速度最快，相同层高设置下的打印时间比蜂窝填充款缩短15%左右，适合快速批量制作。所有结构的内壁都做了0.3mm的拔模角度，即使使用PLA、ABS、树脂等不同的打印材料，也不会出现脱模困难或者层间错位的问题，模型的所有曲面都做了G2连续的曲率过渡，打印完成后表面没有明显的棱线，只需要简单的打磨即可获得光滑的表面效果。
