可调式链轮正时凸轮传动组件结构

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1074434
  • 可调式链轮正时凸轮传动组件结构
  • 可调式链轮正时凸轮传动组件结构
  • 可调式链轮正时凸轮传动组件结构
  • 可调式链轮正时凸轮传动组件结构
  • 可调式链轮正时凸轮传动组件结构
  • 可调式链轮正时凸轮传动组件结构

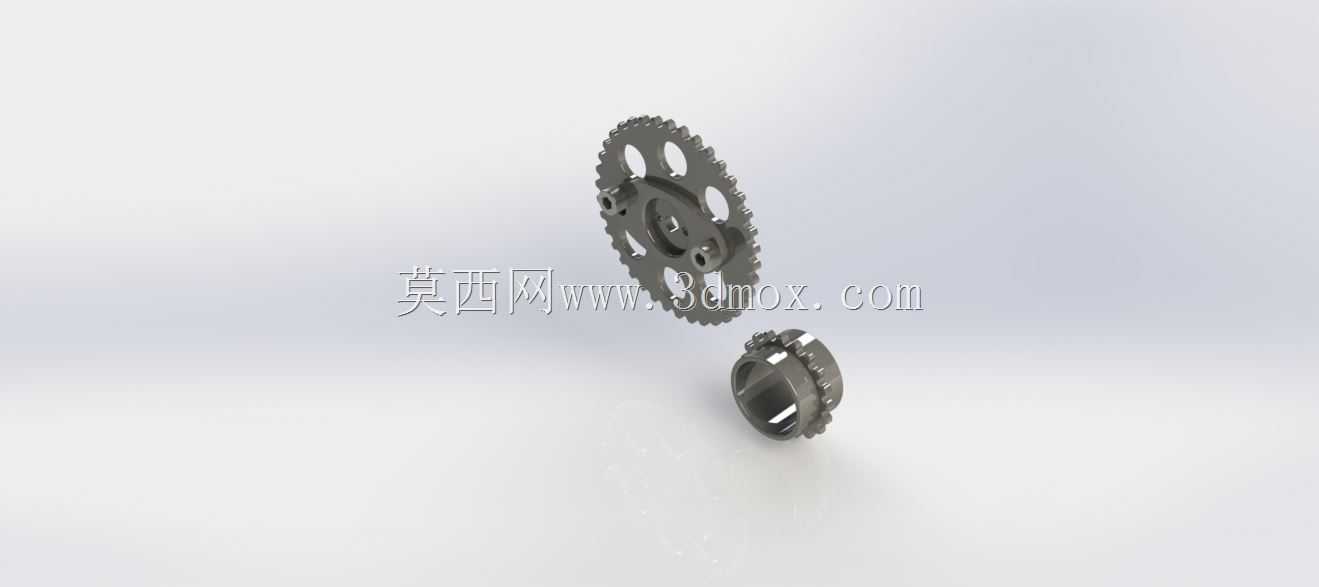

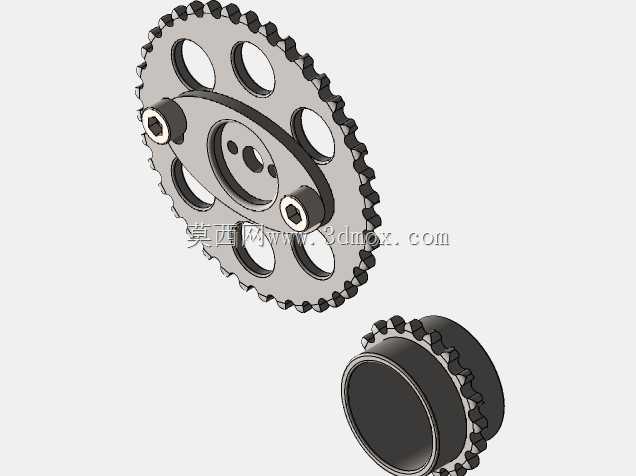

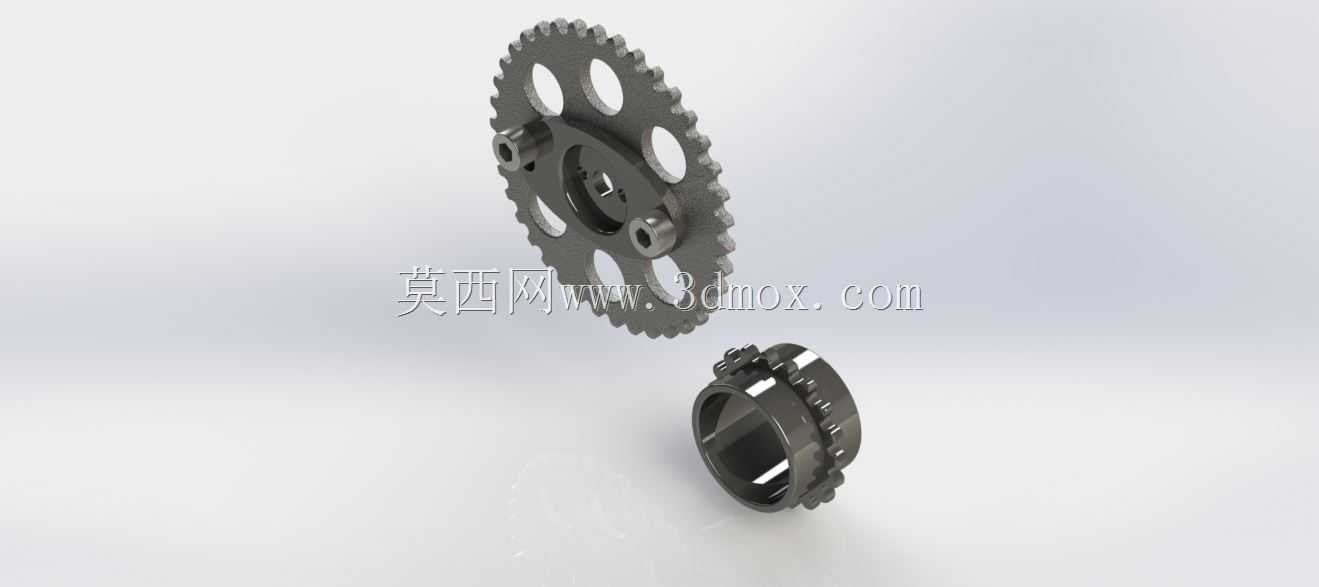

  这套可调链轮正时凸轮组件,核心服务于内燃动力系统的配气正时传动环节,在小排量通用汽油机、摩托车动力单元、小型通用发电机组动力端都有广泛适配空间,区别于传统不可调的正时链轮结构,这套组件预留了相位调节余量,能在装配阶段根据配气相位实测值做微调,抵消零部件加工累积公差带来的正时偏差,避免出现气门开闭时机错位导致的动力不足、怠速抖动、气门碰活塞等故障。从结构拆分来看,整套组件包含带镂空减重结构的正时链轮、带定位锁止结构的凸轮轴连接座、配套的锁紧衬套三个核心部分,链轮采用45号钢模锻后滚齿加工的常规工艺路线,齿形符合GB/T1243滚子链传动齿形标准,能和标准正时滚子链实现平稳啮合,轮盘上的三处圆形镂空并非单纯减重,每处镂空位置都经过动平衡校核,确保链轮在6000rpm以内的常用工作转速区间不会产生额外的径向跳动,避免链条出现异常跳齿。

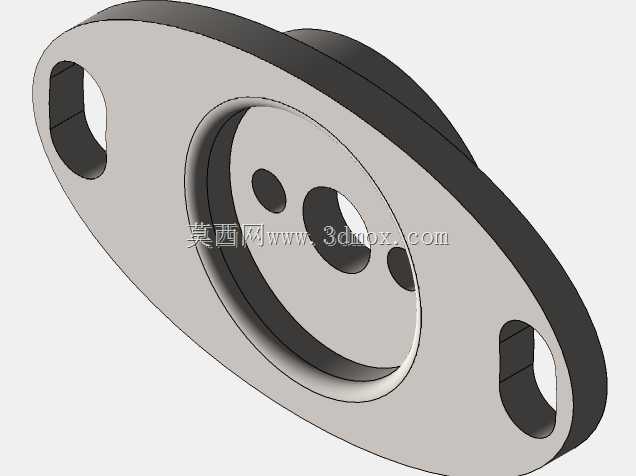

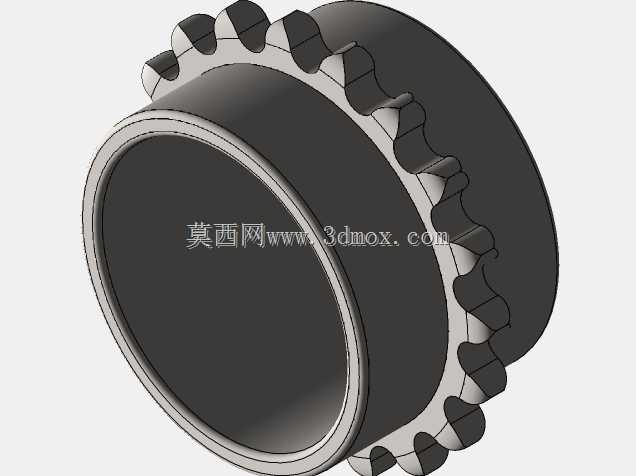

  链轮和凸轮轴端的连接没有采用传统的单一定位销结构,而是设计了三螺栓可调连接位,三个安装孔预留了3度的周向调节余量,装配时可以先松开连接螺栓,根据配气相位检测结果转动链轮调整角度,确认相位准确后再锁紧螺栓,配合带锥面的锁紧衬套实现无间隙锁止,不会在长期交变载荷下出现相位偏移。锁紧衬套采用开口锥面结构,内孔和凸轮轴轴径采用h6/p6的过渡配合,外锥面和链轮中心孔的内锥面贴合,锁紧时通过端面螺栓的预紧力让衬套产生微量弹性变形,抱紧凸轮轴同时撑紧链轮中心孔,相比传统平键连接,这种结构能消除键侧间隙带来的传动冲击,同时降低轴和孔的加工精度要求,不需要在轴上加工键槽,避免键槽位置的应力集中导致凸轮轴断裂。

  从安装边界来看,链轮的最大外圆直径根据适配机型不同控制在80-120mm区间,中心安装孔直径适配15-25mm的常规凸轮轴轴径,整套组件安装后轴向总厚度不超过35mm,不会和发动机缸头、正时链条张紧器等周边部件产生干涉,轮齿端面和缸头内壁的安全间隙预留了2.5mm,即使在热机状态下零部件出现热膨胀,也不会出现剐蹭。设计阶段重点考虑了正时传动的NVH表现,链轮齿面做了0.2mm的倒角处理,能降低链条啮入齿槽时的冲击噪音,连接螺栓采用内六角圆柱头结构,螺栓头沉入链轮端面的沉孔内,不会突出轮盘表面剐蹭正时链条。

  在实际使用场景中,这套可调结构尤其适合改装动力、再制造发动机的装配场景,这类场景下零部件的公差累积往往比全新量产机型更大,固定相位的链轮很难满足配气相位精度要求,通过这套可调结构,装配人员不需要更换不同偏移量的链轮,就能快速把配气相位误差控制在±1度以内,大幅降低装配调试的时间成本。另外,链轮的镂空结构也能减少旋转惯量,让凸轮轴的响应速度更快,在急加速工况下能更快跟随曲轴转速变化,减少正时链条的张紧侧波动,延长链条和张紧器的使用寿命。锁紧衬套的开口设计也方便后期维护拆卸,不需要专用拉马就能把链轮从凸轮轴上拆下,避免拆卸时损伤凸轮轴轴颈和链轮齿面。整套结构的受力路径经过反复校核,链条传递的扭矩先通过链轮轮齿传递到轮盘,再通过三个连接螺栓传递到锁紧衬套,最后通过衬套和凸轮轴的摩擦力传递到凸轮轴,整个传力路径没有应力集中点,在额定扭矩1.5倍的过载测试下不会出现连接滑移、螺栓断裂的问题。
