工业级工件保形涂覆自动化机架设备

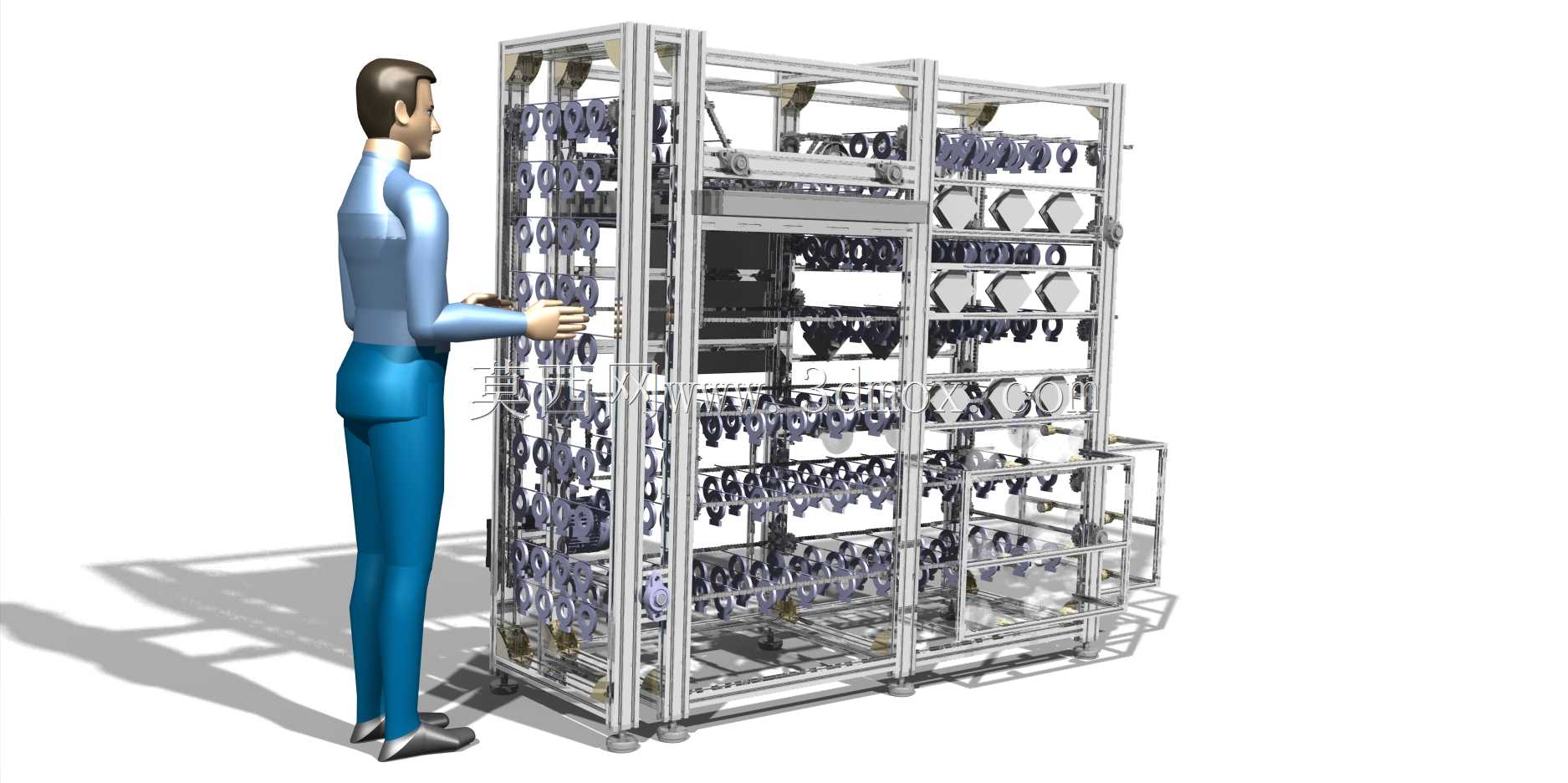

　　这套保形涂覆设备的三维结构，是面向精密工件表面涂覆工序设计的专用作业载体，核心适配多规格小型异形工件的批量一致性涂覆作业需求，常见于电子元器件、精密五金件、小型注塑件的表面防护涂层加工场景，替代传统零散挂装、人工涂刷的低效作业模式，解决异形工件涂覆过程中涂层不均、边角漏涂、工件磕碰损伤的常见产线痛点。从结构布局来看，设备整体采用工业铝型材搭建主体框架，型材选型兼顾承重需求与组装灵活性，框架立柱与横梁的连接采用标准角件与内置螺栓固定，无需焊接作业，既方便现场组装调整，也能根据后续产能扩容需求灵活扩展挂装工位数量。

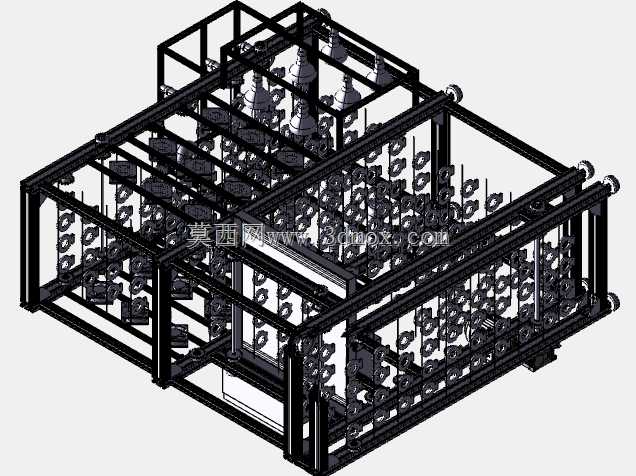

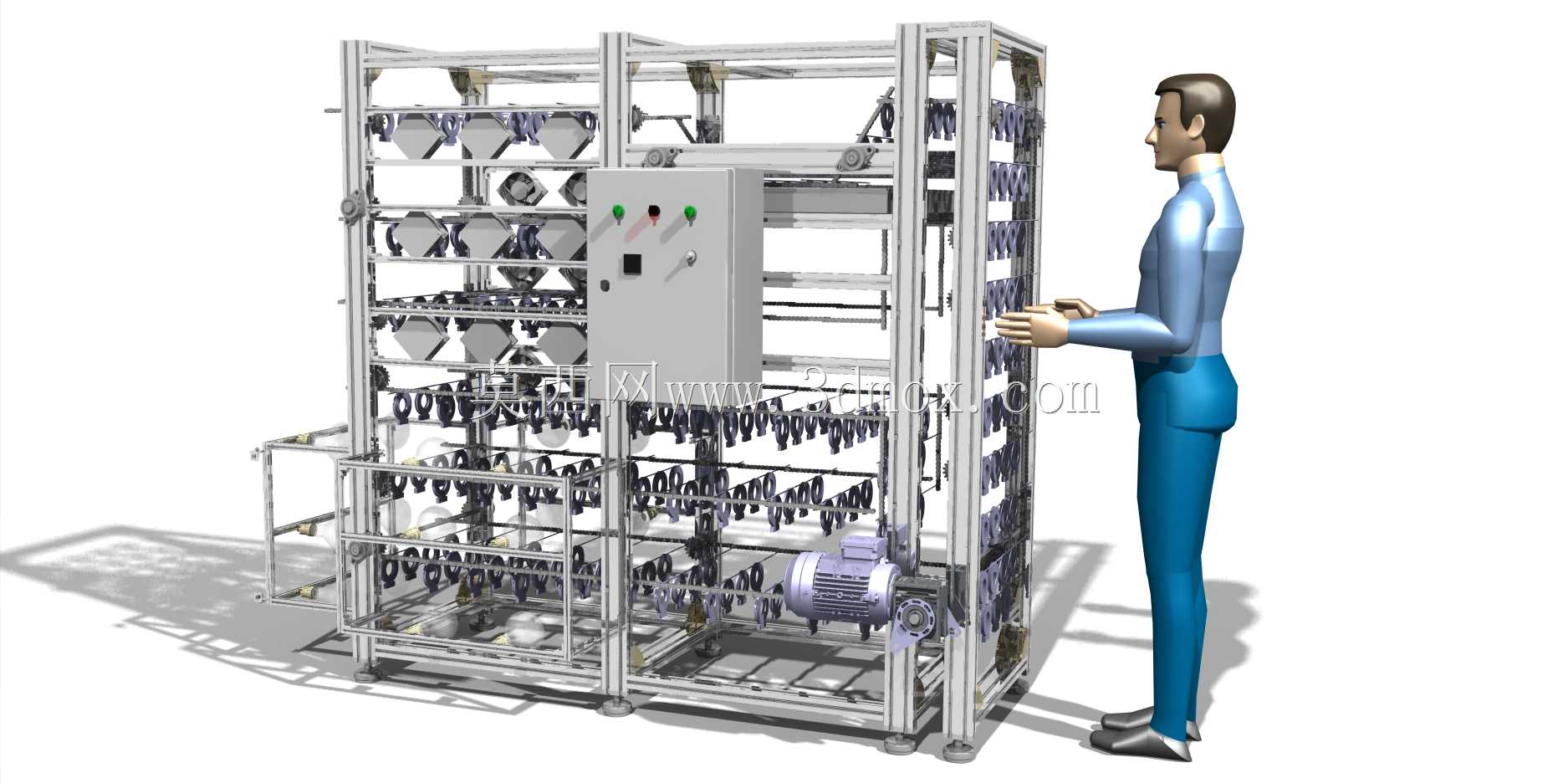

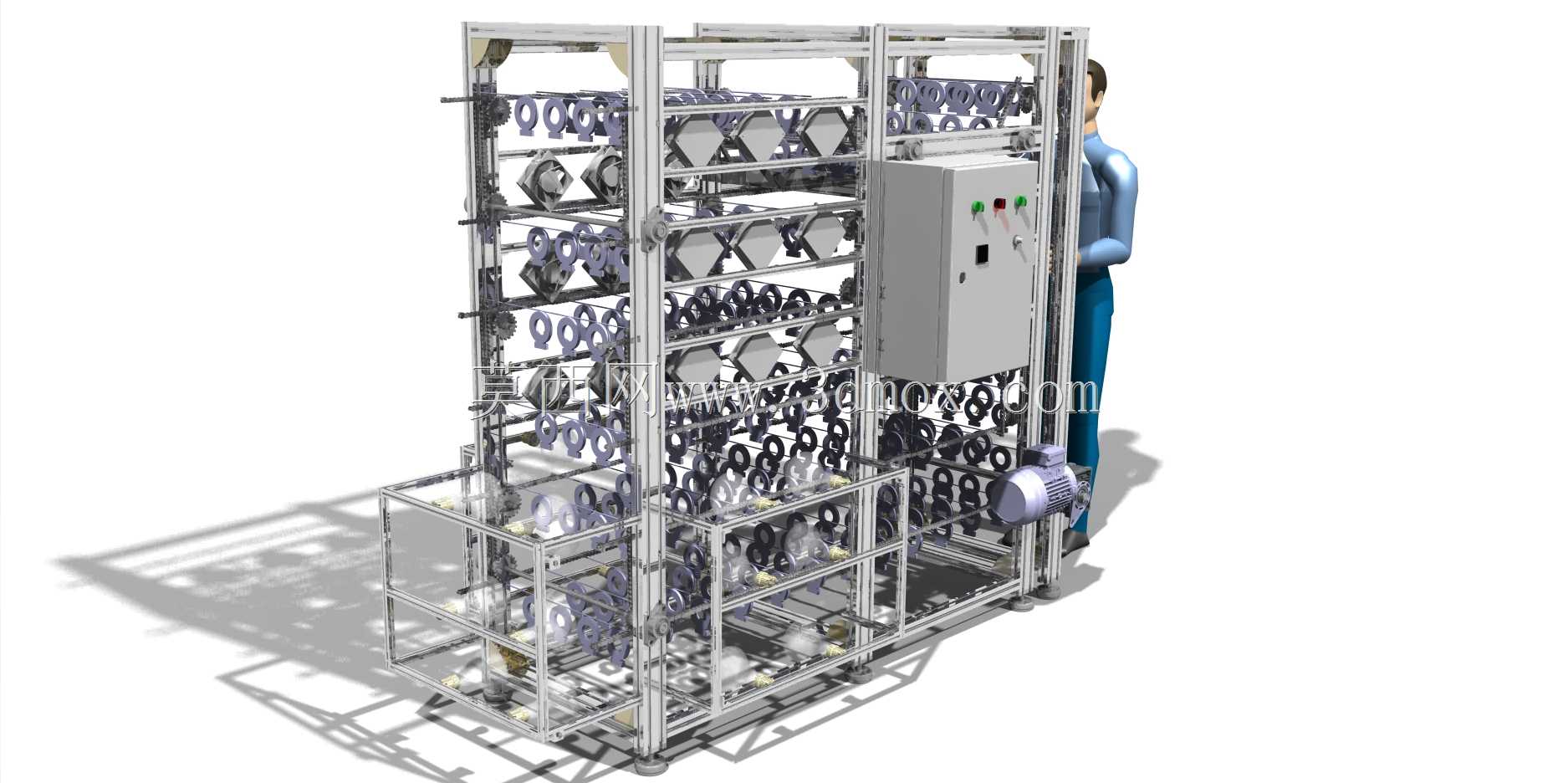

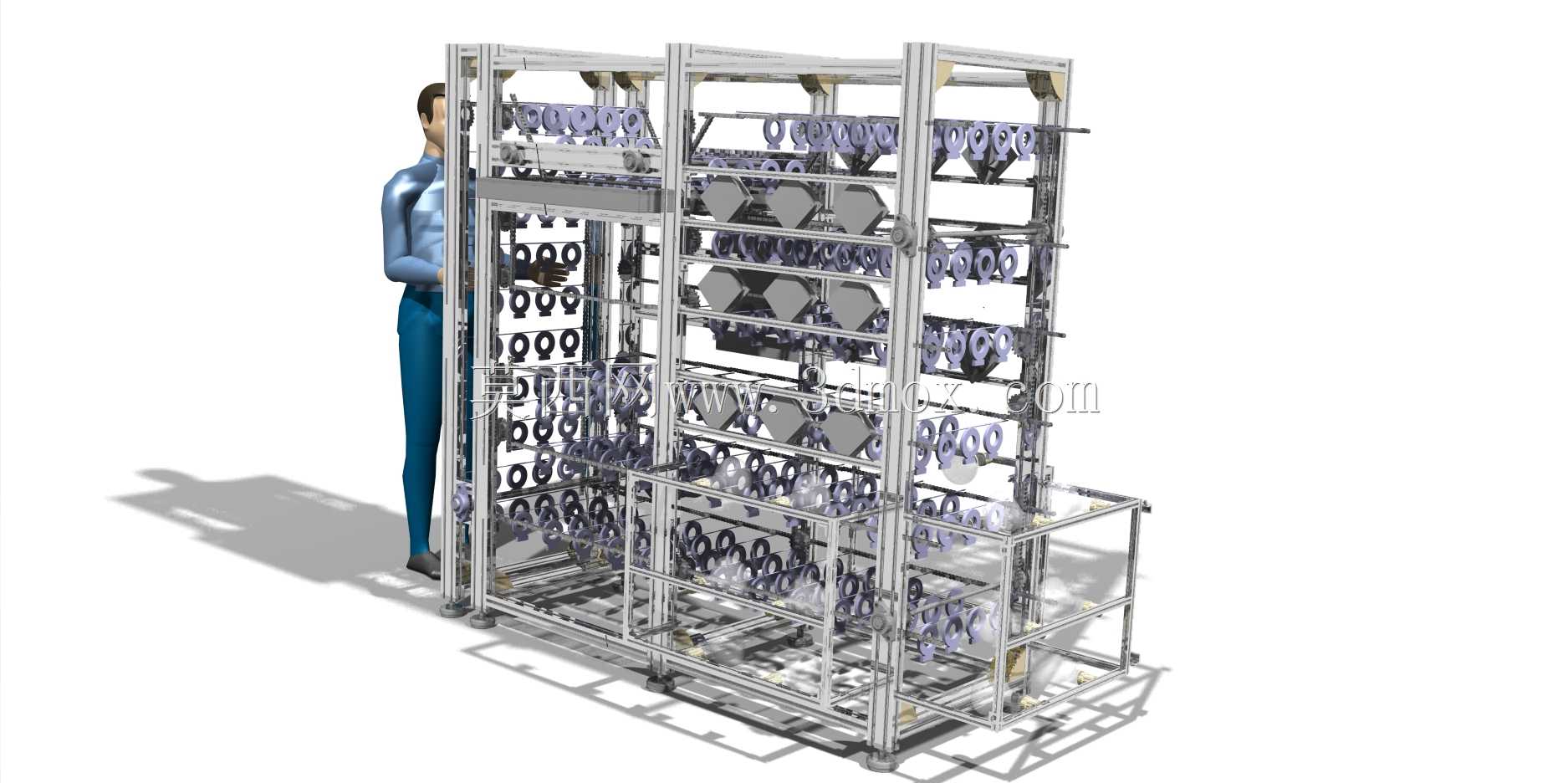

　　设备主体分为左右两个功能分区，左侧为多层挂装工位区，每层设置等间距排布的挂装点位，挂点采用快拆式结构设计，可根据待涂覆工件的外形尺寸、挂装孔位更换适配的挂具，单批次可容纳上百件小型工件同步完成涂覆工序，挂点间距经过反复校核，既保证工件之间留有足够的涂覆作业间隙，避免相邻工件涂覆过程中发生触碰蹭掉涂层，也最大化利用框架内部空间，提升单批次作业容量。右侧区域集成涂覆作业的执行组件安装位，预留了喷涂管路走线槽、驱动组件安装基准面，可适配自动喷枪、静电涂覆头的安装固定，框架中部设置水平滑移导轨，可带动涂覆执行组件沿设备高度方向、水平方向做往复匀速运动，保证涂覆路径覆盖所有挂装工件的全部表面，运动行程的限位位置设置硬限位块与缓冲胶垫，避免运行超程造成结构碰撞损伤。

　　设备底部设置可调式脚杯支撑，可根据车间地面平整度调整各个支撑点的高度，保证整体框架处于水平状态，避免运行过程中因框架倾斜导致工件滑落、涂覆路径偏移，脚杯上方预留脚轮安装位，若需在车间内转场移动，可加装万向脚轮实现短距离移位，移位后收回脚轮即可通过脚杯完成固定。从设计思路上，整套结构优先考虑涂覆工序的实际作业逻辑，挂装工位的排布高度适配站立作业人员的操作范围，最上层挂点高度不超过普通操作人员抬手可及的范围，最下层挂点高度避免操作人员过度弯腰取放工件，降低上下料过程的劳动强度；框架的侧面预留透明防护板安装槽，可加装亚克力防护挡板，避免涂覆过程中漆雾飞溅到作业区域外，同时不影响操作人员观察内部涂覆作业状态。

　　设备的安装边界需要结合车间产线布局确定，主体框架的纵深尺寸预留了人员操作通道与维护空间，后侧与墙面或其他产线设备预留至少300mm的管路走线与维护间隙，左右两侧预留上下料操作空间，接入车间压缩空气管路、供电线路即可完成基础部署，无需额外做地基固定，适配中小批量表面处理车间的灵活布局需求。结构细节上，所有铝型材的端面都加装端盖封闭，避免涂覆过程中的漆雾、粉尘进入型材槽内堆积，后续清理维护时只需擦拭型材外表面即可；挂装横梁采用可上下调整的安装结构，松开型材连接件的紧固螺栓即可沿立柱滑槽调整每层挂梁的间距，适配不同高度尺寸的工件涂覆需求，无需对框架主体做切割、焊接改动。这套结构的三维建模完整还原了所有连接细节、安装基准位，可直接用于后续的工程出图、物料统计与组装指导，建模过程中对标准件都做了参数化处理，调整型材规格、挂点间距时可直接驱动参数修改，大幅缩短结构改型的设计周期。
