液压机配套可移动PU皮带输送设备

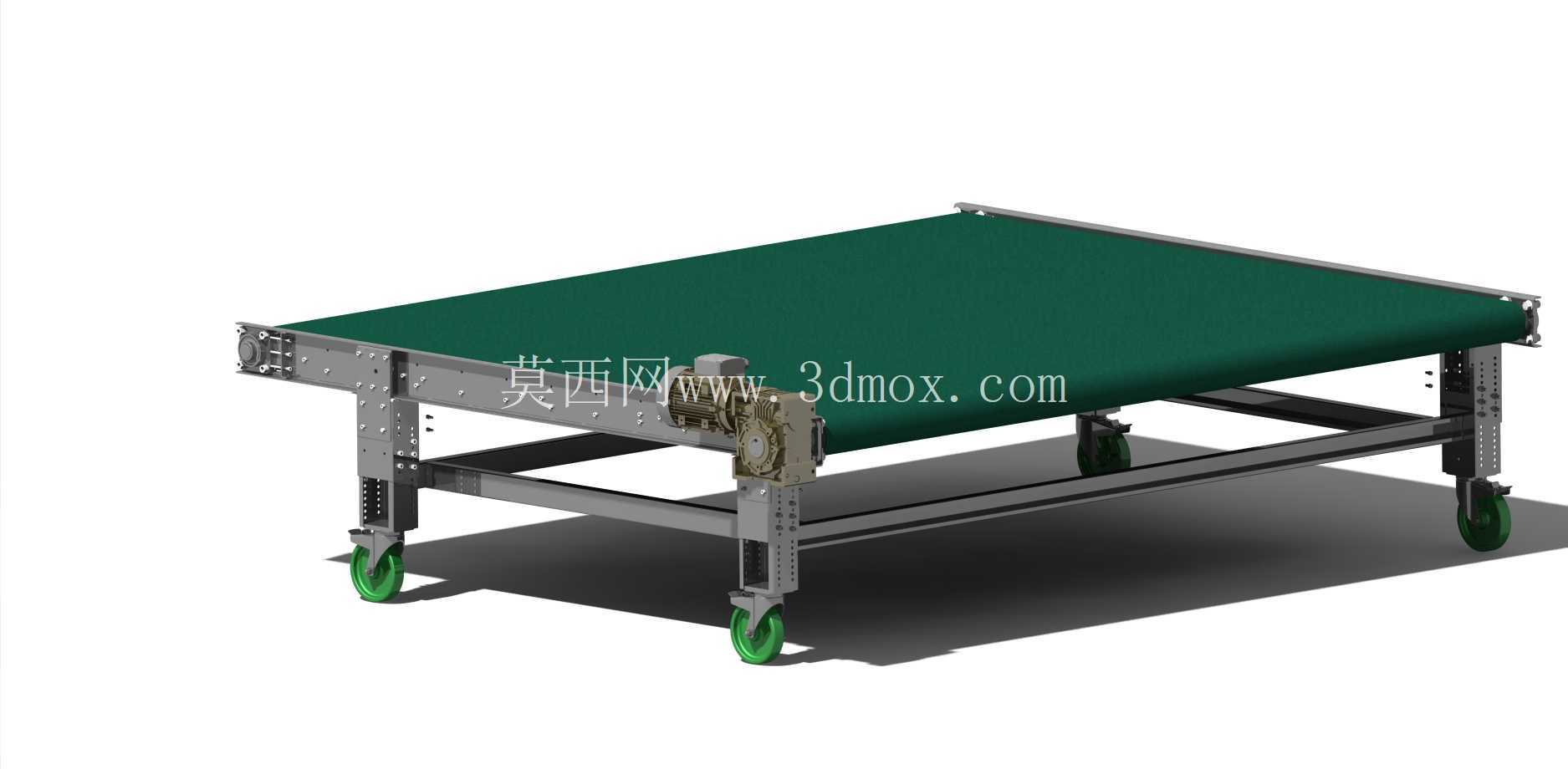

这款带式输送设备主要对接液压机出料工位，解决冲压、压制成型后工件的快速转运问题，在五金冲压、橡塑压制成型、小型零部件压装车间的产线布局中十分常见。设备整体采用框架式焊接结构，主框架选用标准矩形钢管拼焊成型，焊后做去应力处理避免长期负载出现结构变形，框架两侧的安装侧板采用激光切割下料后折弯成型，所有安装孔位统一做数控加工，保证辊筒安装的同轴度，避免皮带运行过程中出现跑偏、蹭边的问题。

输送面选用绿色PU材质皮带，这类皮带表面摩擦系数适中，耐轻度油污，适配液压机工位常见的少量润滑油、脱模剂残留场景，不会像普通PVC皮带长期接触油污后出现表层发硬、开裂的问题，皮带下方全程铺设光滑镀锌承托板，避免输送较重工件时皮带出现下凹塌陷，保证输送面的平面度，对于小型片状压制成型工件，不会因为输送面起伏出现工件滑落、堆叠的情况。

设备底部配置四个带刹车的万向脚轮，单轮负载满足整台设备加常规输送物料的总承重需求，脚轮安装位置做了局部加强焊接，避免推移过程中出现支腿变形，这种移动设计主要适配车间内多台液压机的柔性生产需求，不需要做地面固定安装，推移到对应液压机出料口位置，踩下刹车即可固定工位，调整对接高度时可以通过支腿上的调节螺栓做小幅高度微调，适配不同型号液压机的出料口高度差，不需要额外制作过渡衔接溜板。

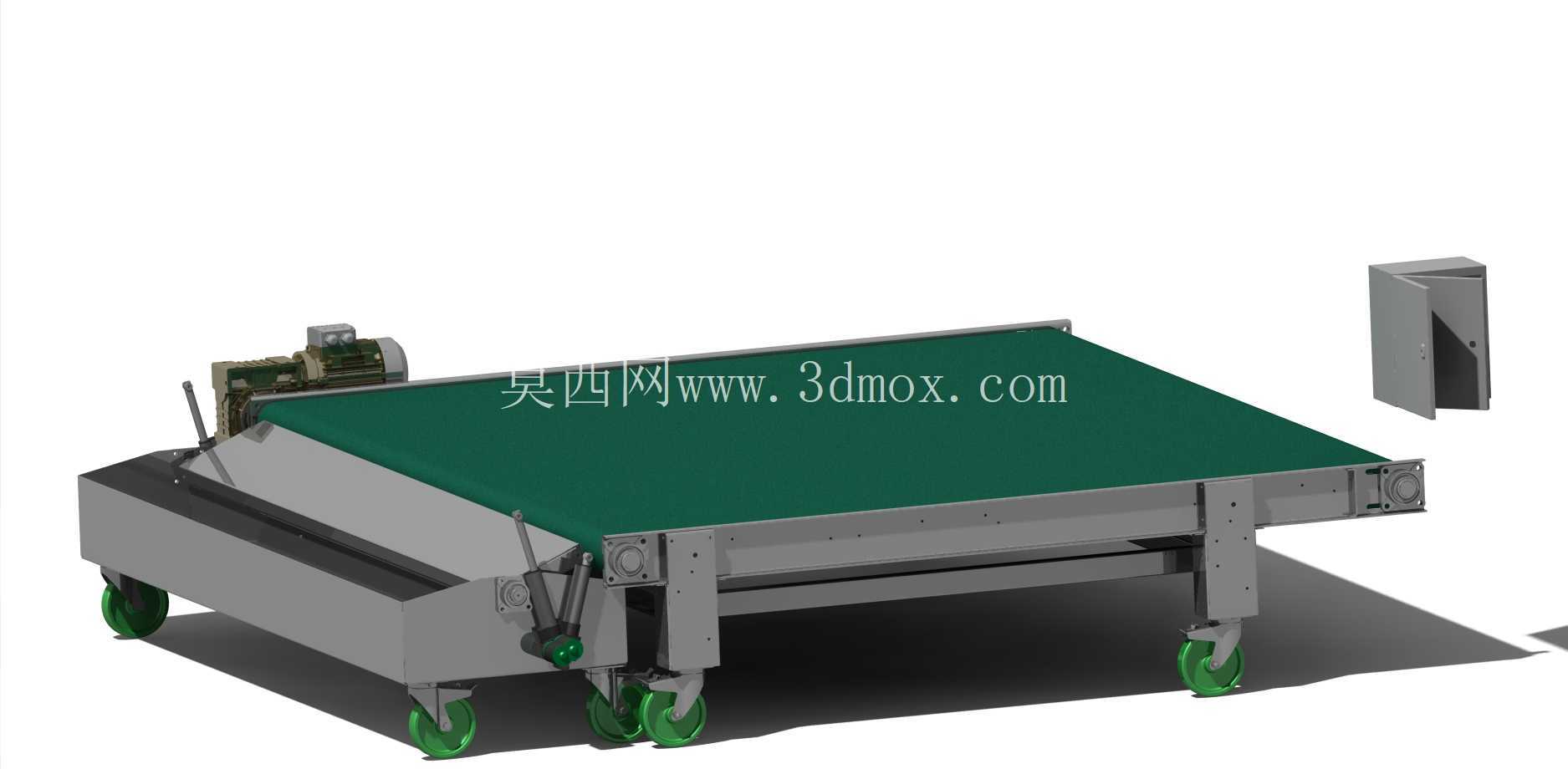

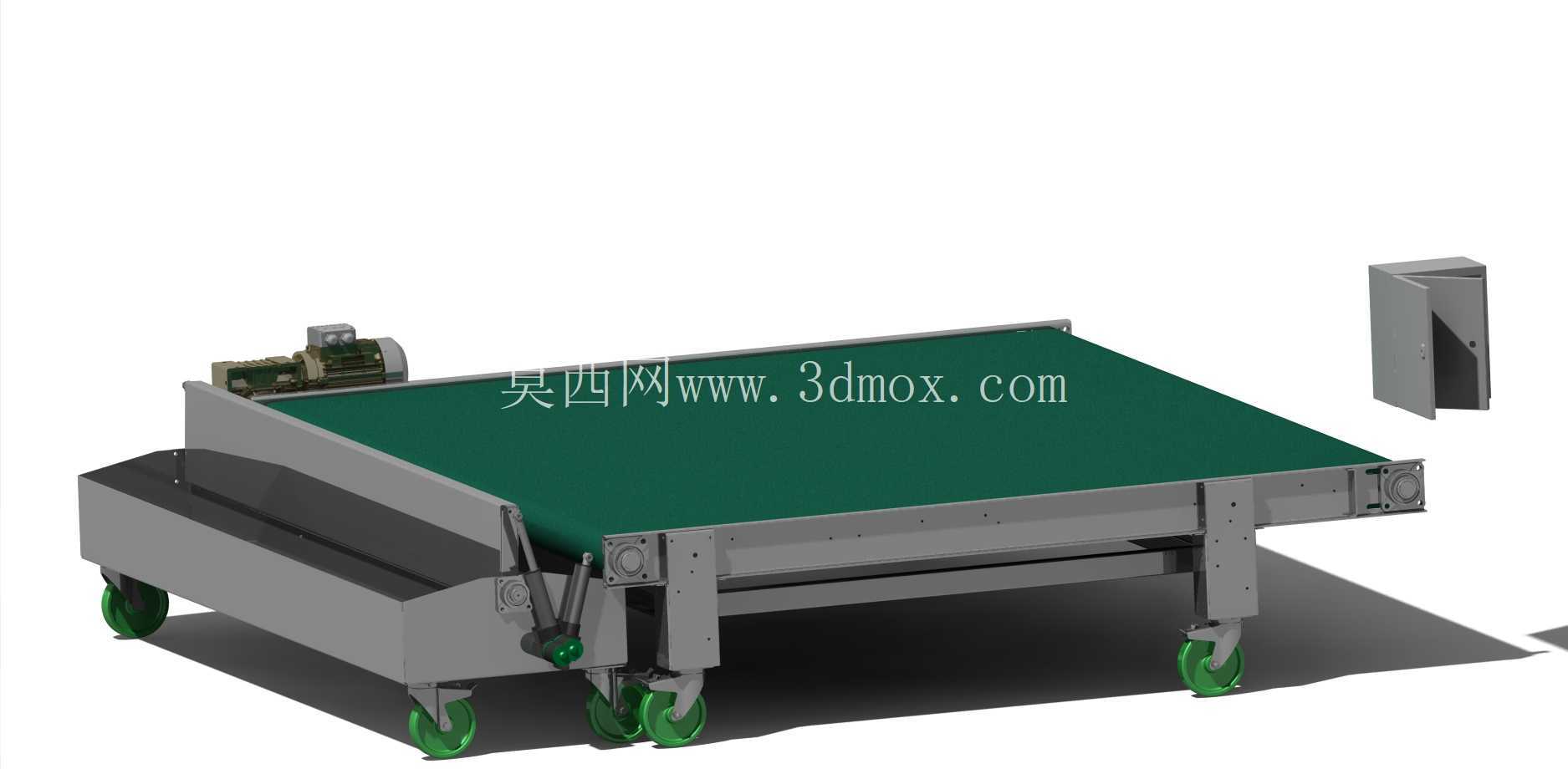

驱动端采用侧装式减速电机直连驱动辊的结构，省去了链传动、带传动的中间传动环节，减少后期维护点，驱动辊表面做滚花处理，增大和皮带内侧的摩擦力，避免重载启动时出现辊筒空转、皮带打滑的问题，从动端配置螺旋张紧结构，两侧张紧行程一致，调整皮带张紧度时可以同步调整，不会因为两侧张紧力不均导致皮带跑偏，张紧结构外侧做了防护盖板，避免车间内的杂物、铁屑卡入张紧间隙造成调节卡滞。

从安装边界来看，设备整体宽度控制在常规液压机出料口的适配范围内，长度满足工件从液压机工位输出后到下一工位的最短转运距离，不会占用过多车间通道空间，设备整体高度符合人工操作的 ergonomic 要求，操作人员站在设备侧面取放工件时不需要过度弯腰或者抬手，降低长时间操作的疲劳感。框架两侧预留了标准的传感器安装孔位，可以根据产线需求加装光电传感器、工件到位检测开关，实现和液压机的动作联动，液压机完成压制动作、出料顶出后，输送机自动启动输送工件，工件输送到末端后自动停机，不需要人工持续控制设备启停，减少无效的空转能耗。

在实际使用场景中，这类输送设备除了对接液压机工位，也可以临时作为车间内的中转输送台，用于工序间的工件转运，PU皮带的表面不会划伤工件表面，对于外观要求较高的压制成型零件，不会在输送过程中造成表面划痕、碰伤。设备整体结构没有复杂的特殊定制零件，所有辊筒、脚轮、紧固件都选用标准件，后期维护更换配件不需要单独定制加工，降低设备的全生命周期使用成本，框架表面做喷塑处理，耐车间内的油污、粉尘侵蚀，长期使用不会出现表层锈蚀脱落的问题。设计过程中特意控制了设备的整体重心高度，即使在推移过程中遇到车间地面的小坡度或者过缝，也不会出现侧翻风险，设备空载推移时单人即可操作，不需要额外的辅助搬运工具，适配多品种小批量生产车间的柔性换线需求。
