卧式滚筒凝胶干燥处理设备结构设计

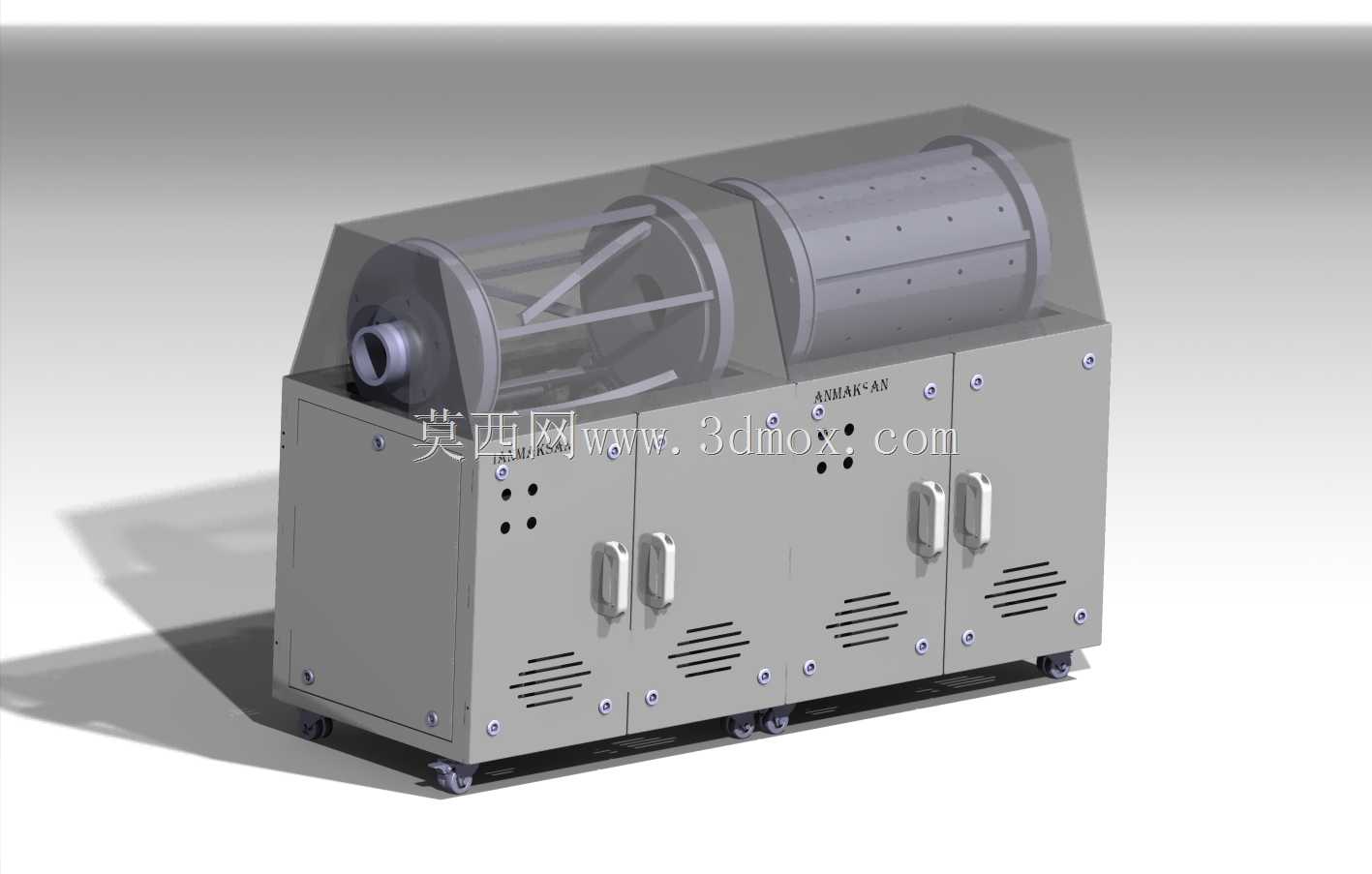

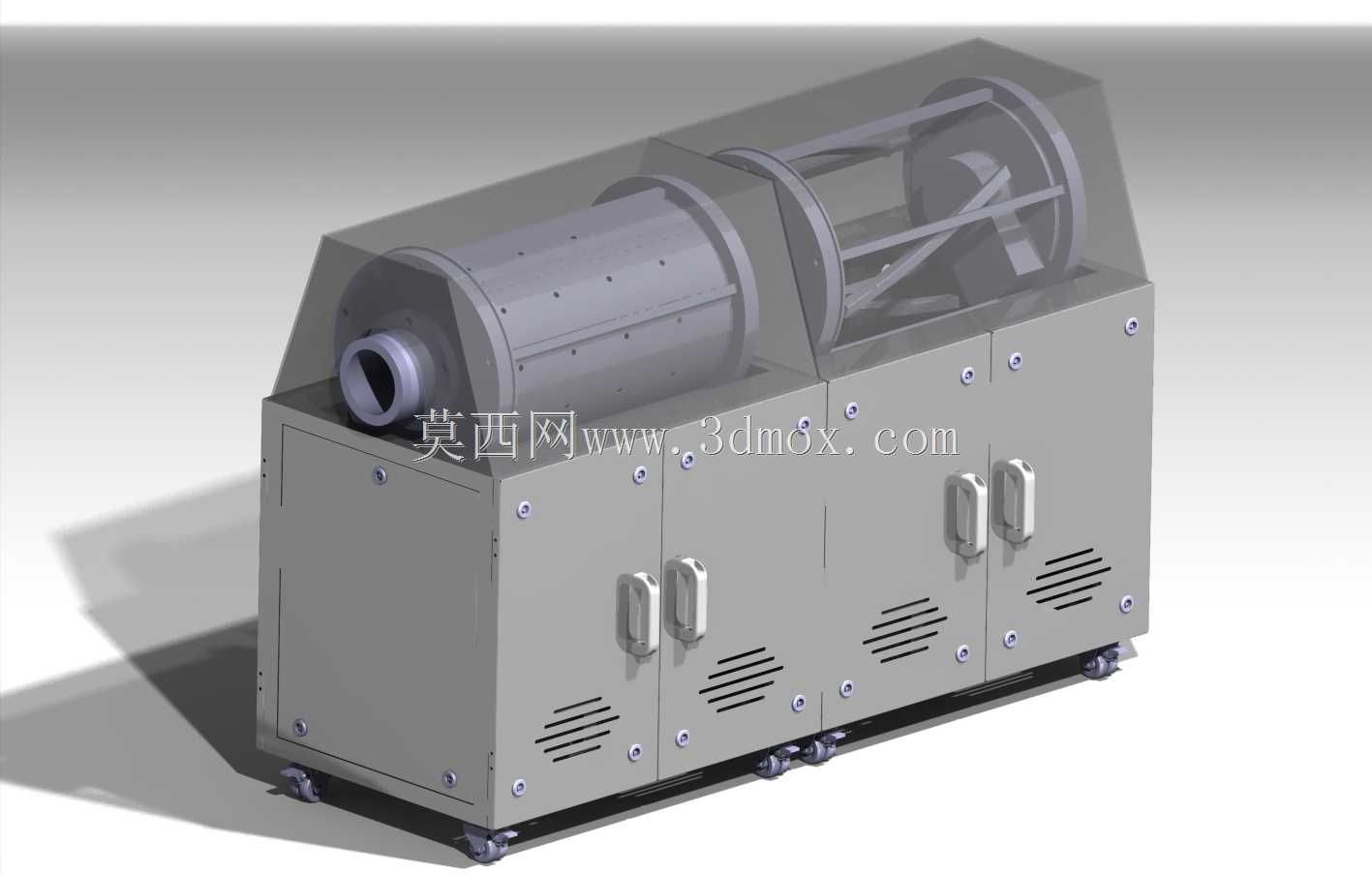

　　这款卧式滚筒结构的凝胶干燥设备，主要面向凝胶类物料的连续化干燥处理场景，在化工凝胶制备、药用凝胶生产、高分子材料后处理等工段都有明确的应用空间。设备整体采用下柜上筒的布局，下部柜体作为整机的承载基础，同时集成了动力传动、电气控制、热风循环相关的内置组件，上部的双段式滚筒腔体是核心的物料处理空间。从结构设计逻辑来看，双滚筒分段的思路是为了匹配凝胶物料干燥过程的不同阶段特性：靠近进料端的第一段滚筒采用透明可视的防护结构，方便操作人员在设备运行过程中观察物料初始状态的变化，及时调整进料速率与腔体温度参数，避免进料阶段凝胶粘连筒壁造成的堵料问题；靠近出料端的第二段滚筒筒壁均匀排布通风小孔，配合内置的热风导流结构，让热气流能够均匀穿透物料层，保证凝胶颗粒在翻滚过程中受热均匀，避免局部过热导致的物料性能劣化。

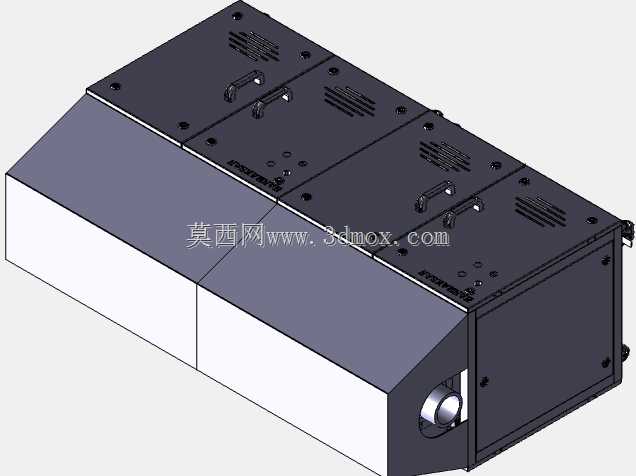

　　滚筒内部设置了螺旋导料筋板，随着滚筒的低速转动，导料筋板会带起凝胶物料做规律性的抛落运动，既能够打散结块的凝胶团块，增大物料与热空气的接触面积，也能推动物料沿着滚筒轴向缓慢移动，实现从进料到出料的连续化作业，不需要人工频繁进出料操作。下部柜体采用模块化的门板设计，四扇对开式门板分别对应不同的功能舱室，门板上冲压成型的格栅通风口对应电气元件与动力组件的散热需求，不需要额外开设独立的通风通道，既简化了柜体的加工工艺，也能保证设备长时间运行时内部组件的温度处于合理区间。柜体底部配置了可调式脚轮与支撑脚组合结构，移动时可以降下脚轮方便设备转场移位，安装定位后可以升起支撑脚调平设备，抵消地面不平整带来的滚筒转动偏载问题，降低运行过程中的振动与噪音。设备的进料口设置在第一段滚筒的端部，采用锥形收口结构，能够匹配上游的螺杆出料或者皮带出料装置，不需要额外设计转接料斗就可以实现生产线的对接；出料口设置在第二段滚筒的下端，对应下部柜体的出料避让空间，可以直接衔接下游的物料收集容器或者输送装置。

　　从安装边界来看，设备整体的宽度控制在1.2米左右，长度在1.8米上下，高度不超过1.5米，不需要预留过大的安装空间，常规的生产车间层高都可以满足安装要求，设备侧面预留0.5米的维护空间就可以满足门板开启、组件检修的操作需求。在结构细节处理上，滚筒与柜体的衔接位置采用了迷宫式密封结构，避免干燥过程中产生的粉尘或者凝胶碎屑进入下部柜体的动力舱，同时也能减少热气流的外泄，降低设备的热损耗；滚筒两端的支撑轴承座采用外置式安装设计，方便后续的润滑维护与轴承更换，不需要拆解滚筒腔体就可以完成常规的保养操作。

　　电气控制组件集中布置在柜体一侧的独立舱室内，与热风发生组件做了隔热隔离，避免高温环境影响电气元件的使用寿命，控制舱的走线全部采用线槽规整布置，强弱电分离走线，减少运行过程中的信号干扰。这款设备的结构设计充分考虑了凝胶类物料易粘连、热敏性强的特性，没有采用常规的静态托盘干燥结构，通过滚筒翻滚的动态干燥方式，在保证干燥效率的同时，也能避免物料堆积造成的干燥不均匀问题，对于中小批量的凝胶物料连续生产场景有很好的适配性，建模过程中对各个组件的装配间隙、运动干涉都做了完整的校验，转动部件的同轴度、密封结构的配合尺寸都按照实际加工的公差要求做了预留，可以直接作为同类设备结构设计的参考方案，也可以根据具体的物料处理量、干燥温度要求对滚筒长度、热风功率做对应的参数调整。
