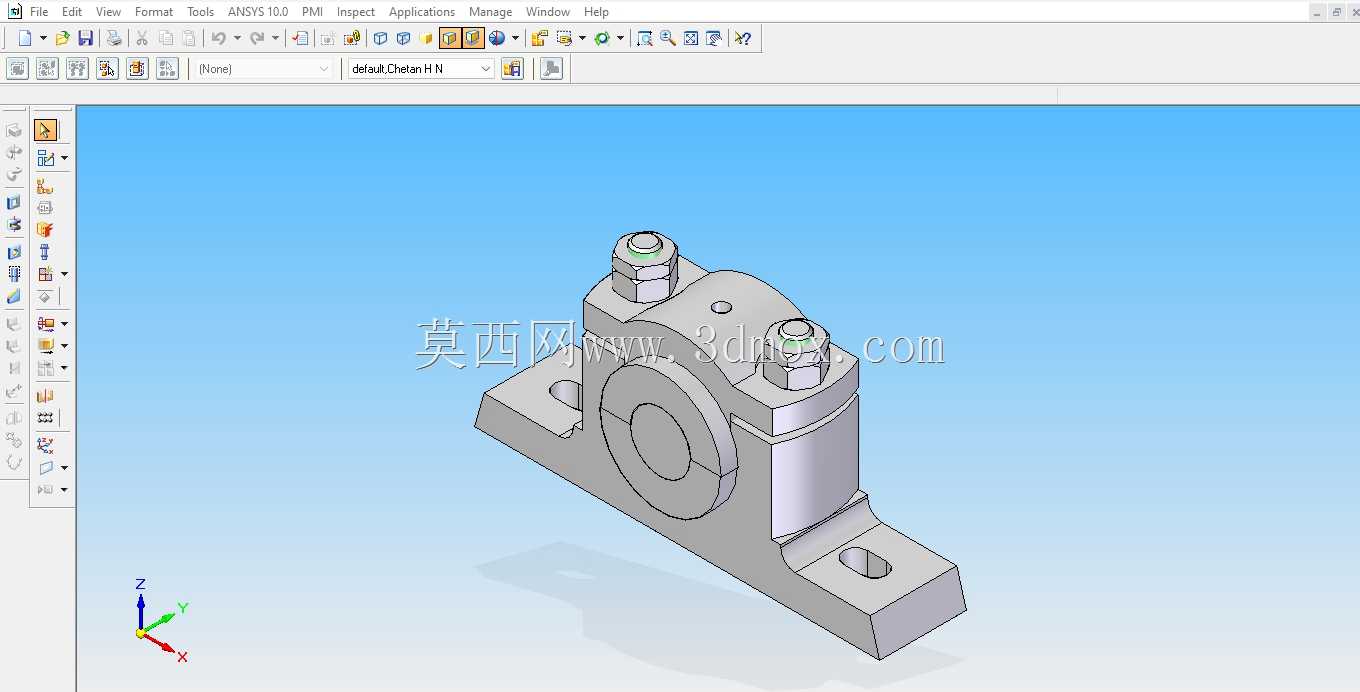

剖分式立式滑动轴承支撑座结构设计

在各类旋转传动设备的轴系布局中，支撑部件的刚性、安装便捷性直接决定整套传动系统的运行寿命与维护成本，这款剖分式立式支撑结构正是针对中低速重载轴系的安装、运维需求设计的支撑单元。从实际应用场景来看，这类支撑件广泛覆盖轻工输送线、小型风机传动组、农业机械传动轴、普通机床辅助传动轴系等场景，适配径向载荷为主、轴向载荷较小的传动工况，相比整体式轴承座，它的核心优势在于轴系装配与后期维护时无需沿轴向逐次拆装端侧的联轴器、带轮或链轮，仅需拆分上盖即可完成轴瓦更换、轴系位置调整等操作，大幅降低产线停机维护的工时消耗。

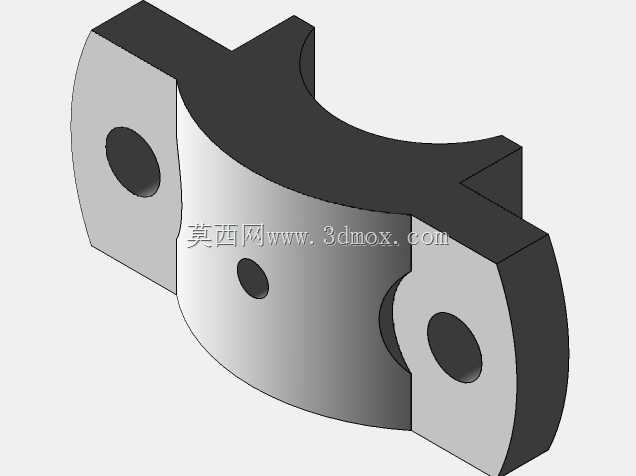

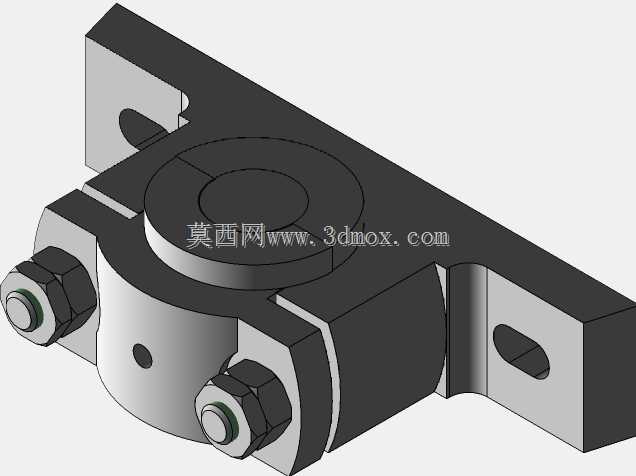

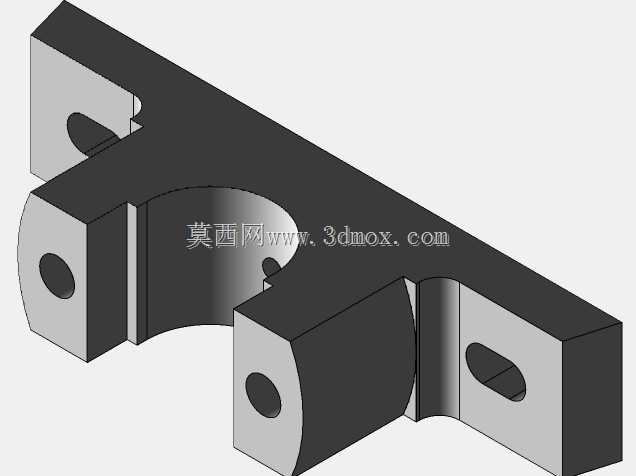

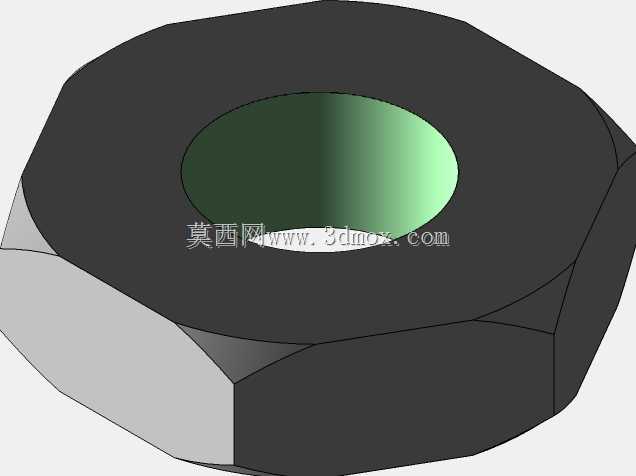

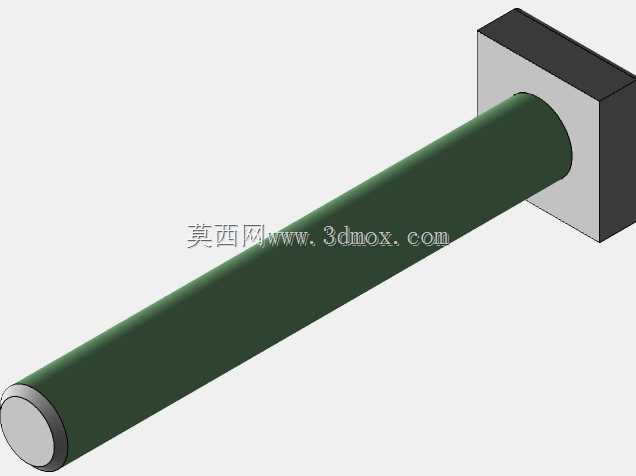

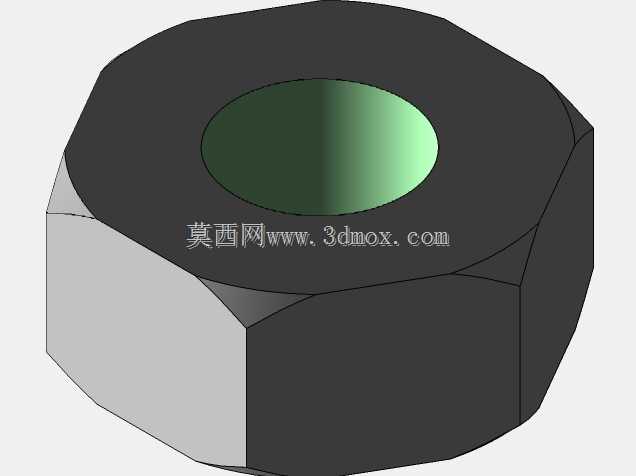

从功能特性上看，该结构采用上下剖分的本体设计，底座与上盖通过两侧的螺栓副实现锁紧，配合接合面的定位止口保证上下部分的同轴度，避免装配错位导致的轴瓦偏磨。底座两端设计有带安装沉孔的固定支脚，沉孔结构可将固定螺栓的头部完全埋入支脚平面内，既避免螺栓头外露干涉周边部件，也能保证底座与安装机架的面接触贴合度，减少支撑面的应力集中。上盖顶部设计有注油接口结构，可直通内部轴瓦接触面，方便运行过程中补充润滑脂，在持续运转工况下能有效降低轴与轴瓦之间的摩擦系数，减少磨损发热。

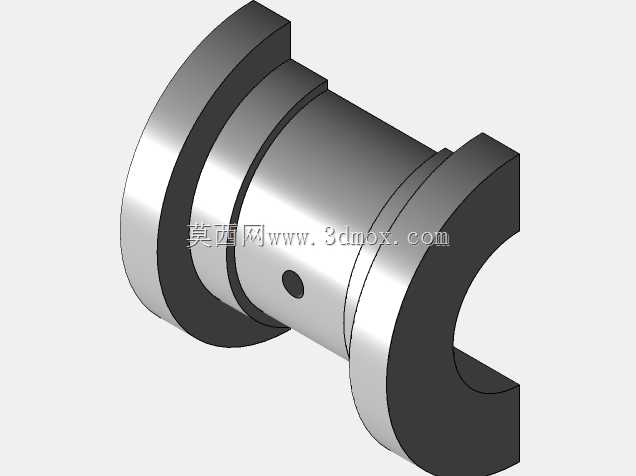

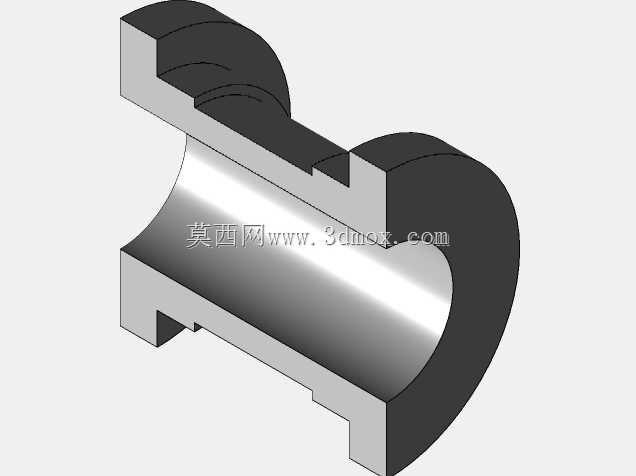

设计思路上，这款支撑座优先考虑了加工工艺性与装配容错性：本体的安装基准面为底座底面，所有加工工序可一次装夹完成底面、轴孔半圆面、支脚安装孔的粗精加工，减少装夹次数带来的形位公差；上下盖的接合面设计有微小的止口定位结构，装配时无需反复调整同轴度，拧紧连接螺栓即可保证轴孔的圆度公差；两侧连接螺栓的位置避开轴孔的受力承载区，螺栓预紧力不会直接传递到轴瓦配合面，避免轴瓦受挤压变形导致的卡轴问题。同时，底座的支脚长度、轴孔中心到底座安装面的高度都经过载荷校核，在常见的10kN以内径向载荷工况下，底座的变形量可控制在0.02mm以内，满足一般传动系统的支撑刚性要求。

从安装边界尺寸来看，该支撑座的轴向总宽度适配直径30-50mm区间的轴径，支脚安装孔的中心距按照通用安装规范设计，可直接替换同规格的标准剖分式轴承座，无需重新加工设备机架的安装孔位；轴孔中心到底座底面的高度为标准中心高尺寸，与同规格带座外球面轴承的安装尺寸具备互换性，方便用户根据实际载荷、转速需求灵活替换支撑类型。需要注意的是，这类剖分结构的支撑座在安装时需要先将底座固定在机架基准面上，再吊装已经装配好轴瓦的轴段落入底座半圆槽内，最后扣合上盖并按对角线顺序分次拧紧连接螺栓，避免单侧预紧力过大导致上下盖错位；首次运行前需要通过顶部注油孔加注足够的锂基润滑脂，运行过程中按照每运行500小时补充一次润滑脂的周期维护，可有效延长支撑结构的使用寿命。另外，该结构的支脚安装孔设计为长圆孔形式，安装时可在小范围内调整轴系的中心位置，方便对齐带轮、链轮的传动平面，降低轴系的附加弯曲载荷。
