仿蝙蝠多足跖行步态行走机械机构

这套仿生跖行行走机构，核心参考了蝙蝠跖行移动时的肢体运动逻辑，通过多组连杆的协同传动实现稳定的步进动作，可作为小型巡检设备、仿生探测载具的行走单元核心结构使用。在实际应用场景中，这类行走机构相比轮式移动结构，对非平整铺装路面的适应能力更强，能够跨越小尺寸的路面凸起、凹陷障碍，在管道内部巡检、废墟缝隙探测、狭小空间作业场景下，可搭载微型探测传感器完成轮式结构无法进入区域的探查作业。

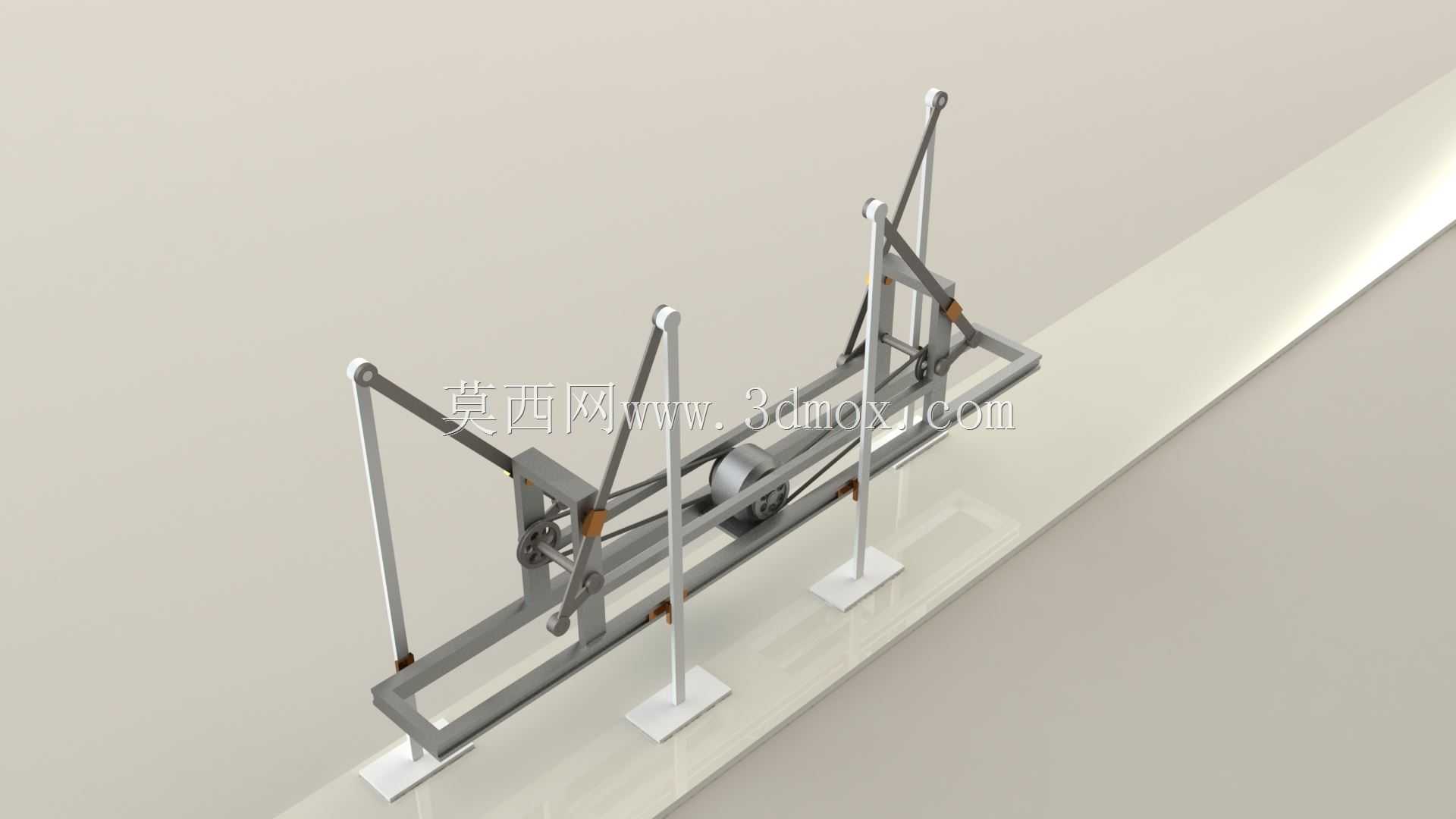

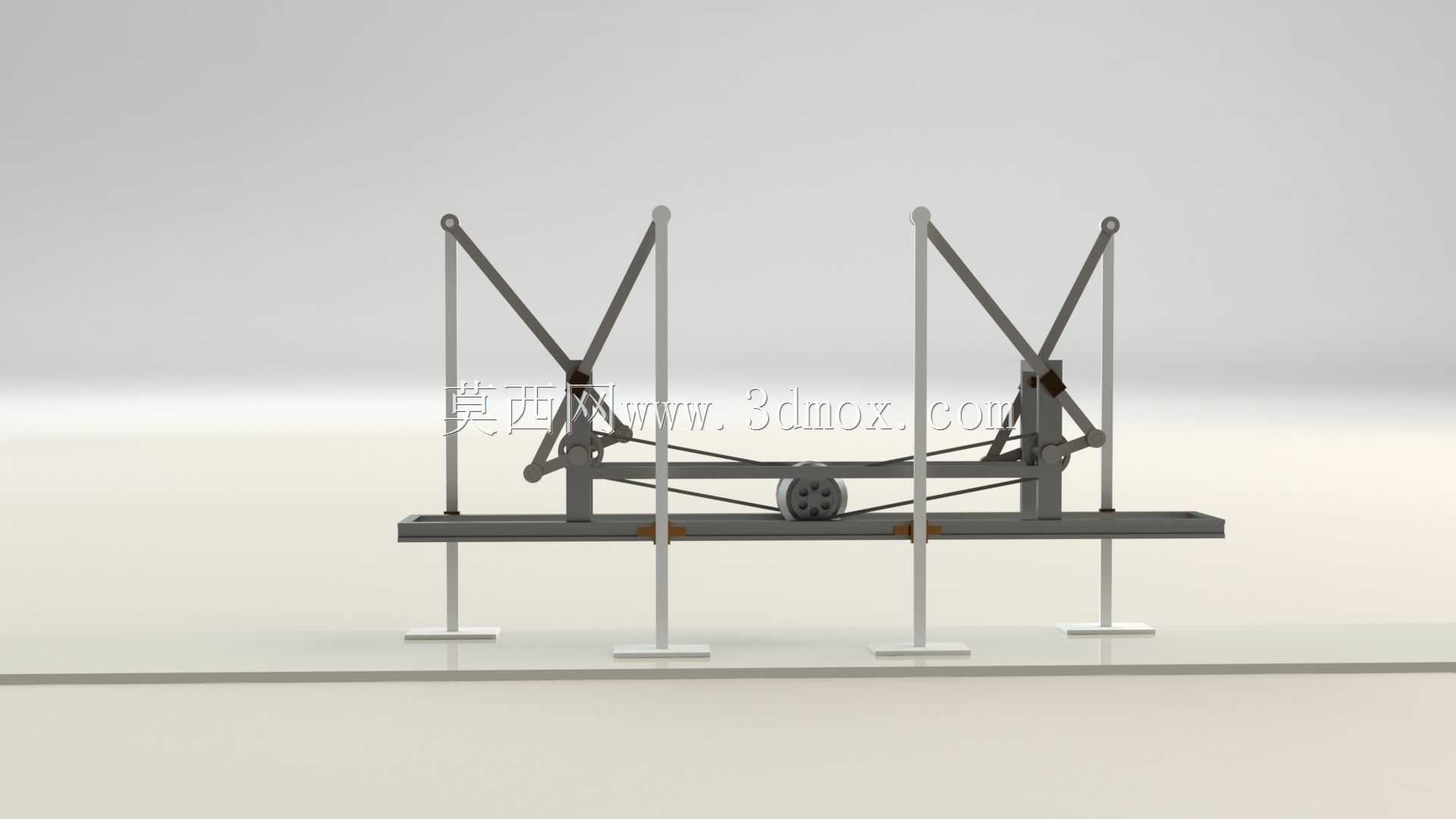

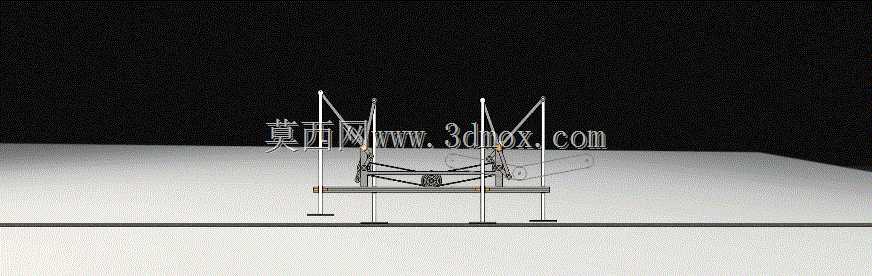

从功能特性来看，整套机构通过底部的长框架作为承载基体，三组支撑足沿框架长度方向排布，每组支撑足都通过独立的连杆组与框架中部的动力输入轴连接，动力输入轴转动时，会带动各连杆按照预设的轨迹做周期性摆动，带动支撑足完成抬升、前伸、落地、后蹬的完整步态循环，三组支撑足的动作相位差经过精确匹配，保证任意时刻都有至少两组支撑足与安装基准面接触，避免行走过程中出现侧翻、卡顿的问题。支撑足底部设计有方形的接触垫块，增大与接触面的接触面积，降低单位面积压强，避免在软质接触面上下陷影响行走稳定性。

设计过程中，首先需要确定单步的步距参数与抬腿高度，这两个参数直接决定机构的越障能力与行走效率，连杆的铰接点位置经过反复的运动学仿真验证，确保支撑足在摆动阶段的运动轨迹不会与框架本体、相邻连杆发生运动干涉，同时保证落地阶段支撑足与接触面保持垂直接触，减少接触瞬间的侧向冲击力。框架采用矩形截面的型材搭建，既保证整体结构的刚性，又控制整体重量，中部的动力输入轴通过轴承座固定在框架上，可直接连接微型减速电机作为动力源，不需要额外加装复杂的传动换向结构。

从安装边界来看，整套机构的宽度方向尺寸控制在窄幅范围内，能够适配狭长空间的通行需求，支撑足的最大抬升高度可通过调整连杆的铰接孔位进行小范围调整，适配不同粗糙度的接触面使用。机构顶部预留有标准化的安装平面，可直接固定搭载探测模块、电源模块等功能组件，不需要额外设计转接安装支架。所有铰接位置都设计有轴套安装位，可加装自润滑轴套降低铰接处的磨损，延长机构的连续运行寿命，日常维护仅需要定期在铰接位置补充润滑脂即可，不需要复杂的拆解保养。

在实际选型适配时，可根据搭载负载的重量调整连杆的截面尺寸与材质，轻载场景下可采用硬质铝合金材质加工连杆，进一步降低机构自重，提升行走续航能力；重载场景下可更换为不锈钢材质连杆，提升结构承载能力。整套机构的运动逻辑完全通过机械连杆结构实现，不需要复杂的电控系统协调各足的动作顺序，仅需要单动力输入即可完成完整的行走动作，控制系统的复杂度远低于多舵机驱动的多足行走机构，运行可靠性更高，适合在长时间无人值守的作业场景下使用。
