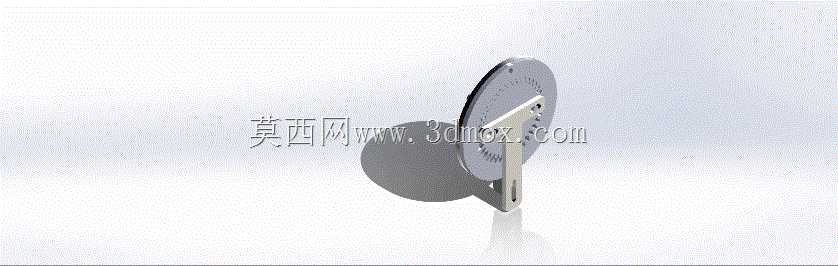

T型支架行星减速传动机构

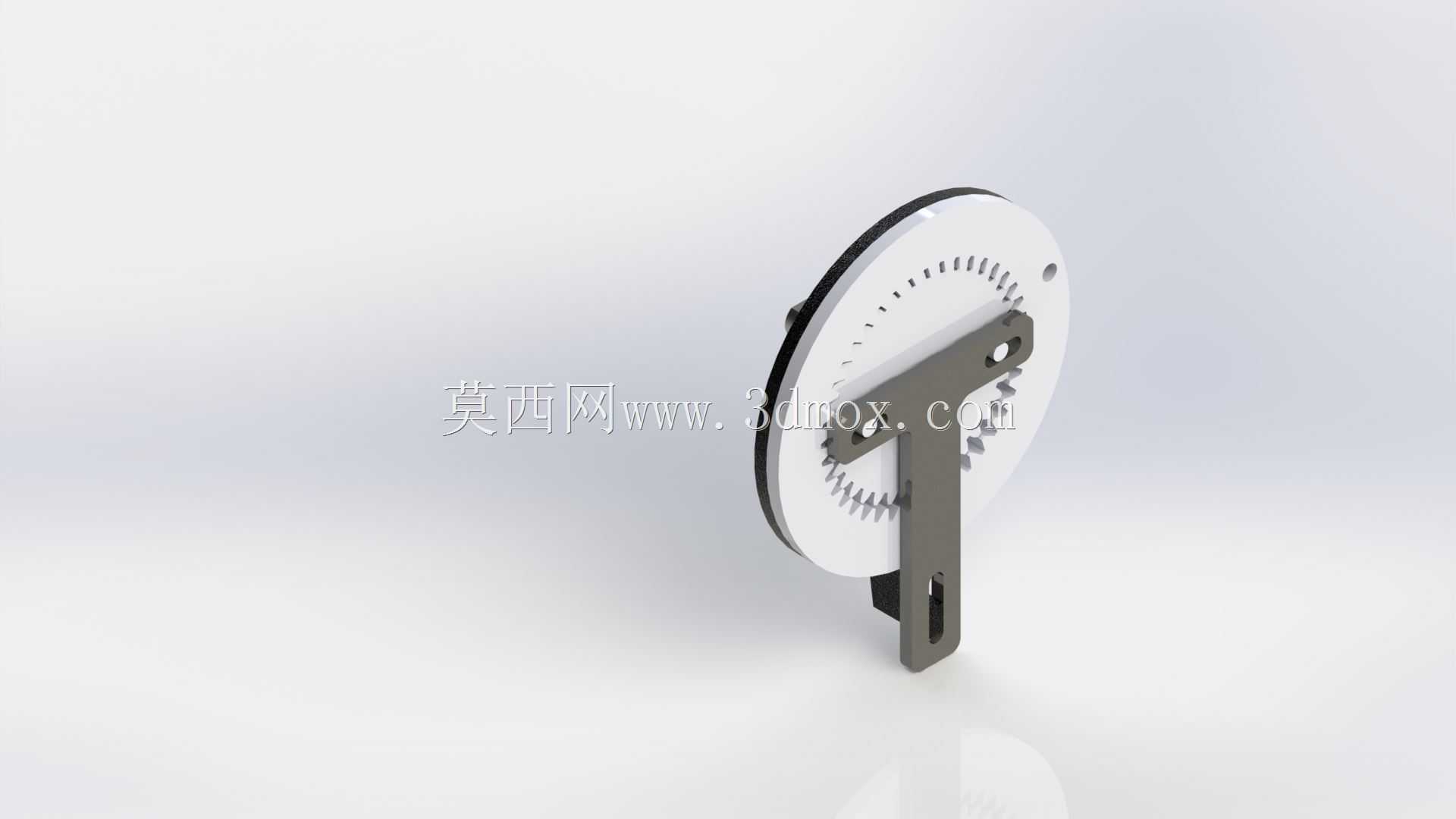

　　这套行星减速传动结构在小型自动化执行端、轻载精密输送工位、桌面级工装夹具驱动场景中适配性极强，尤其适合安装空间受限、对输出扭矩有小幅提升需求的间歇传动工位。区别于常规同轴式行星减速结构，该结构采用侧置T型安装支架作为承载基体，将内齿圈集成在圆形盘状构件上，输出端直接通过支架上的导向槽完成动作传递，省去了额外的输出轴连接法兰，能直接对接做直线往复的执行构件，在小型分拣机构、工位切换挡停装置、轻载分度转台的驱动端使用时，可减少30%左右的安装连接件数量。

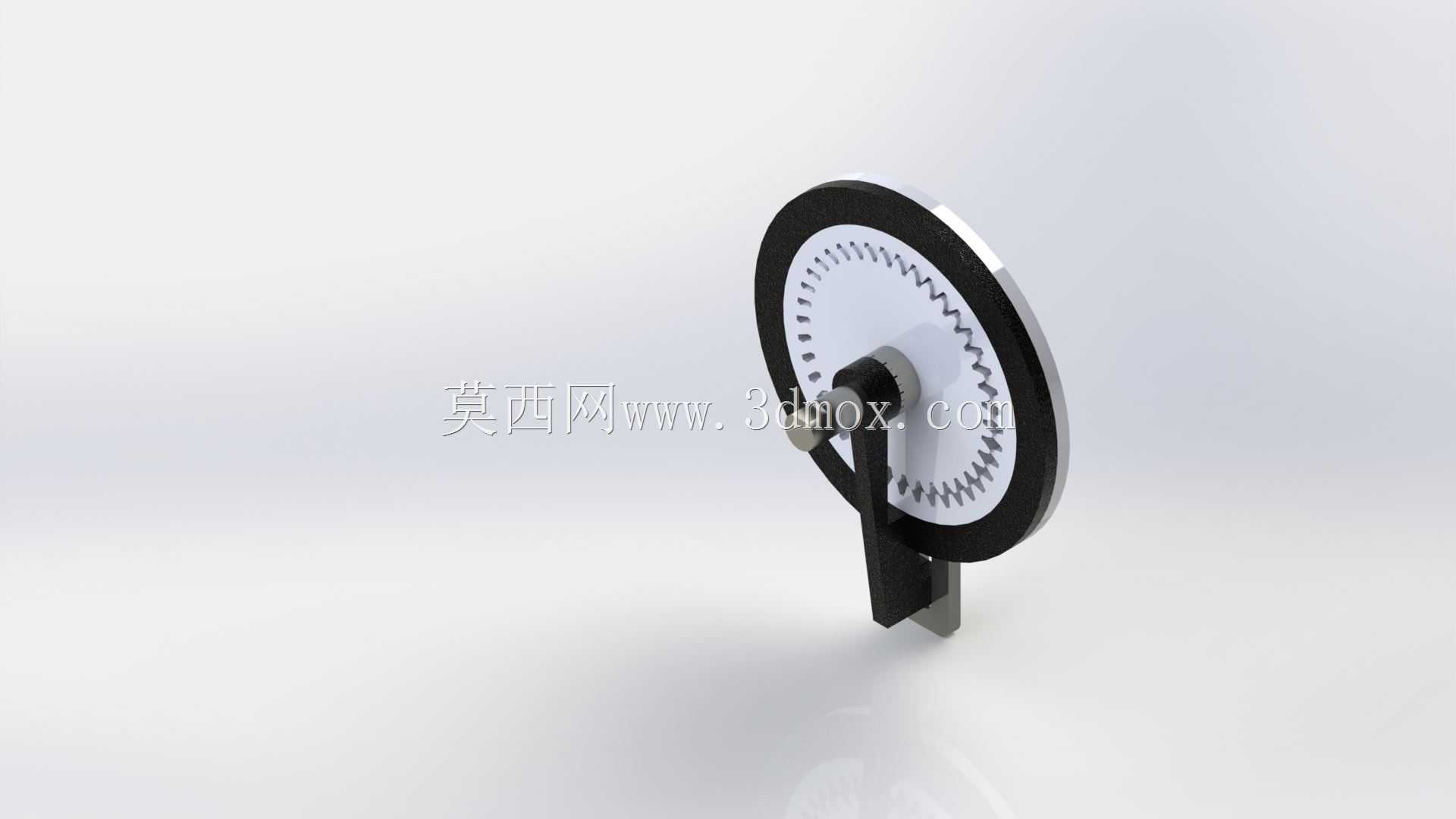

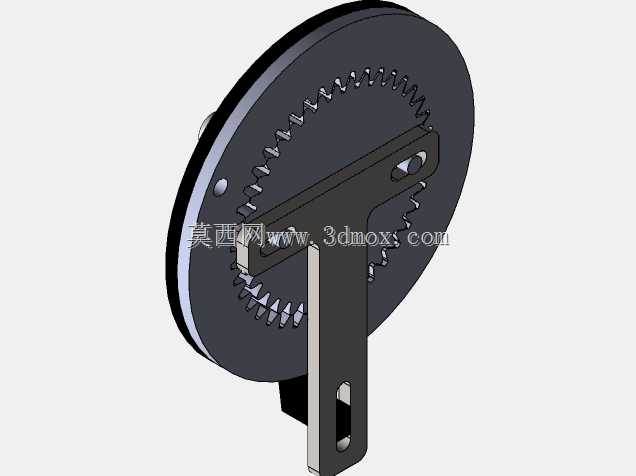

　　从功能实现逻辑来看，该结构依靠内齿圈与行星轮的啮合完成减速增扭，输入动力接入后，行星轮沿固定内齿圈做行星运动，带动与行星轮架固连的T型摆臂做定角度往复摆动，摆臂末端的导向槽可直接与滑动执行件配合，将旋转减速后的动力直接转化为直线往复输出，不需要额外加装曲柄滑块转换结构，传动链更短，回程间隙更容易控制。设计过程中优先考虑了安装边界的适配性，整体承载盘采用薄型圆盘结构，厚度方向尺寸控制在极小范围内，可直接贴装在设备立板或者型材安装面上，T型支架的两个垂直安装面分别设置了固定安装孔与长条形调节槽，既可以完成结构自身的定位固定，也能通过调节槽调整啮合间隙，补偿加工装配带来的位置误差。

　　结构的齿轮啮合区域做了半开放式设计，既可以通过盘体的围挡避免外部碎屑落入啮合齿面，也不会因为全封闭结构带来额外的润滑维护难度，日常使用时仅需定期在齿面涂抹润滑脂即可满足长期运行需求。从安装尺寸边界来看，圆形齿盘的外径决定了整体结构的最大回转半径，安装时需要预留出摆臂摆动的全行程空间，避免摆臂运动过程中与周边管线、其他构件发生干涉，支架上的安装孔位采用标准化孔距设计，可直接适配常用的工业铝型材安装槽，不需要额外加工过渡连接板。

　　在轻载输送线的挡停机构应用场景中，该结构可直接连接小型驱动电机，通过减速后带动挡块做升降动作，相比直接用电机驱动凸轮的结构，输出扭矩提升明显，可适配重量更大的工装托盘挡停需求；在小型物料分拣工位，该结构的摆臂可直接作为拨杆使用，通过定角度摆动完成物料的分流导向，不需要额外加装拨料执行件，整体结构的集成度更高。结构的受力路径经过优化，行星轮的支撑轴直接集成在T型支架上，啮合过程中的径向力直接通过支架传递到安装基体，不会对输入轴产生额外的径向载荷，能有效延长输入端驱动电机的轴承使用寿命。齿圈部分采用与盘体一体化的设计，减少了齿圈装配带来的同轴度误差，行星轮与摆臂的连接位置设置了耐磨衬套安装位，长期往复摆动过程中可通过更换衬套消除磨损间隙，不需要整体更换摆臂构件，后期维护成本更低。
