硬币分选振动输送机构三维结构设计

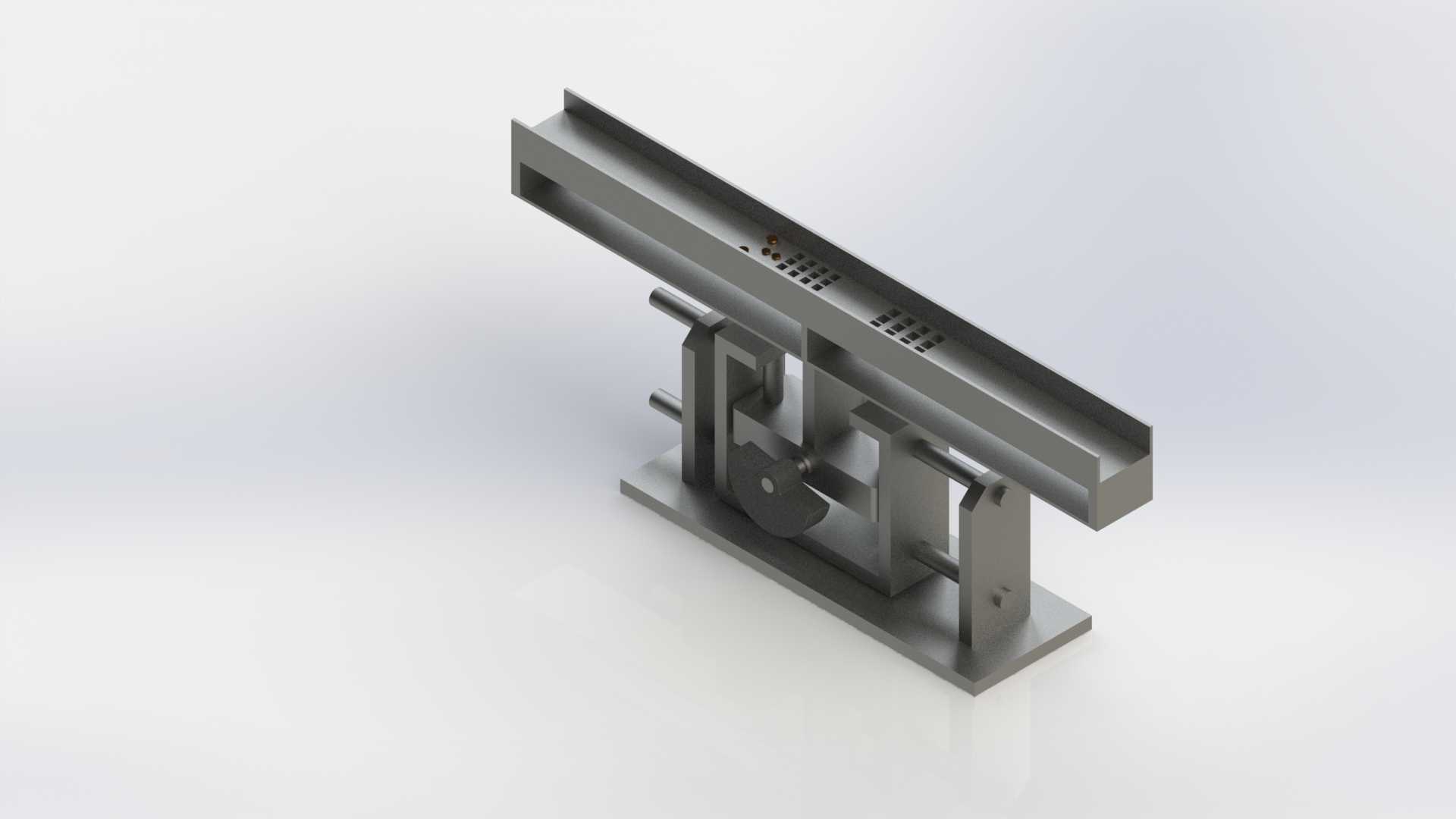

　　该振动输送机构主要面向小尺寸硬质颗粒类物料的短距离输送与分选场景，在轻工分拣、小型零件整列、硬币清分作业线中可作为前端输送分选单元使用，替代传统皮带输送无法实现的物料姿态调整与直径筛分功能。从实际作业逻辑来看，该机构依靠底部偏心轮组件产生的高频微幅振动，带动上方槽体沿特定角度做往复振动，槽体内壁开设的不同尺寸筛孔可在物料向前输送的过程中，将直径小于筛孔的物料逐层分离，实现不同规格物料的同步输送与分级，针对直径差异在2mm以上的硬币类圆形物料，分选准确率可稳定保持在较高水平，不会出现卡料、叠料输送的问题。

　　设计过程中优先考虑了振动参数的匹配性，偏心轮的偏心距控制在3-5mm区间，搭配的支撑摆臂采用对称式布置，保证槽体振动过程中两侧振幅一致，避免物料向槽体单侧偏移堆积；槽体的截面采用U型开放式结构，侧壁高度设置为物料最大直径的2.5倍，防止振动过程中物料从槽体边缘溅出，槽体底部的安装面预留了4个M6的螺纹安装孔，可直接固定在生产线的支架台面上，安装基准面的平面度公差控制在0.1mm以内，避免安装偏差导致的振动异响。

　　从安装边界来看，该机构整体占用的安装空间长度约为320mm，宽度约为110mm，高度方向从安装底面到槽体顶面的尺寸约为180mm，不需要额外预留过大的周边操作空间，驱动端可直接连接小型调速电机，通过调整电机转速即可改变振动频率，适配不同物料的输送速度需求，当输送硬币类物料时，输送速度可控制在0.2-0.5m/s区间，既能保证分选效率，也不会因速度过快导致筛孔漏检。

　　结构细节上，支撑摆臂与底座、槽体的连接位置均采用了耐磨衬套，减少长期振动带来的铰接磨损，延长设备维护周期；偏心轮与槽体的传动位置设置了缓冲垫，吸收振动过程中的刚性冲击，降低作业时的噪音水平。槽体上的筛孔采用阶梯式排布，沿物料输送方向筛孔直径依次增大，保证小直径物料先完成筛分，大直径物料继续向前输送至末端出料口，整个分选过程不需要额外配置气动或视觉检测元件，纯机械结构即可完成作业，故障率远低于带电子检测元件的分选设备，适合在长时间连续作业的小型清分、分拣工位使用。

　　在建模过程中，所有铰接位置的配合间隙均按照实际装配公差设置，摆臂的转动角度范围、偏心轮的运动行程都做了运动仿真验证，不存在运动干涉问题，各零部件的壁厚均按照刚度要求设置，底座采用加厚钢板结构，保证振动过程中整机的稳定性，不会出现共振移位的情况。该结构也可通过调整槽体筛孔尺寸、更换不同偏心距的偏心轮，适配螺丝、小五金件、电子元器件等其他小尺寸物料的输送分选需求，具备一定的结构通用性，不需要对整体支撑框架做大幅改动即可完成适配调整。
