螺旋锥齿轮作为相交轴传动场景中的核心传动零件,广泛应用于需要在垂直或呈固定夹角的转轴间传递旋转动力与扭矩的机械结构中,常见于差速传动单元、主轴换向机构、精密传动模组等设备内部,承担着改变动力传输方向、匹配传动比、保障传动平稳性的关键作用。这类齿轮相比直齿锥齿轮,具备啮合重叠系数更高、传动过程冲击更小、运行噪音更低、承载能力更强的优势,在高速重载的传动工况下能够保持更稳定的运行状态,有效降低传动过程中的振动与齿面磨损。

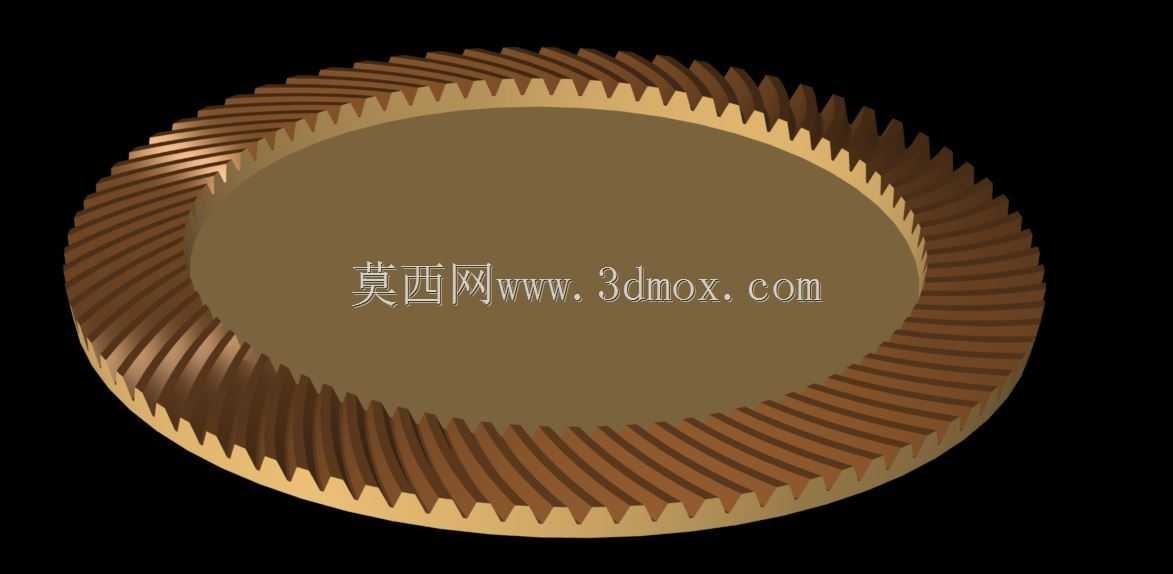

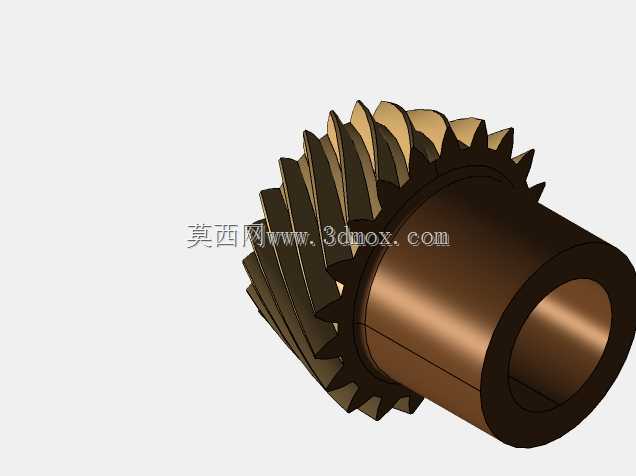

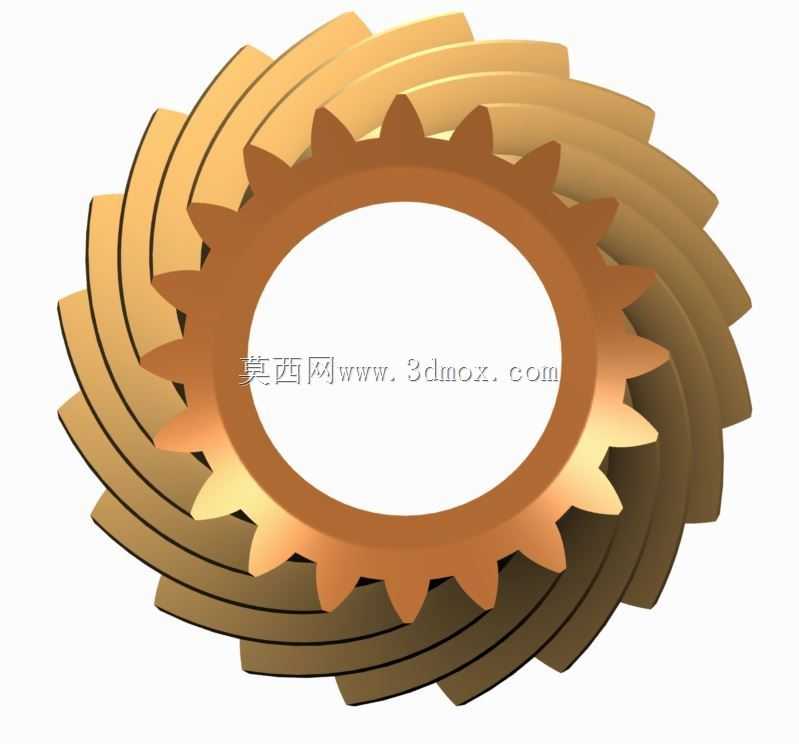

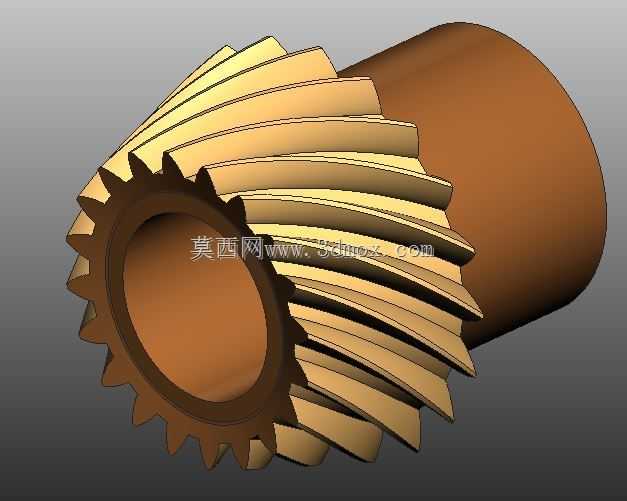

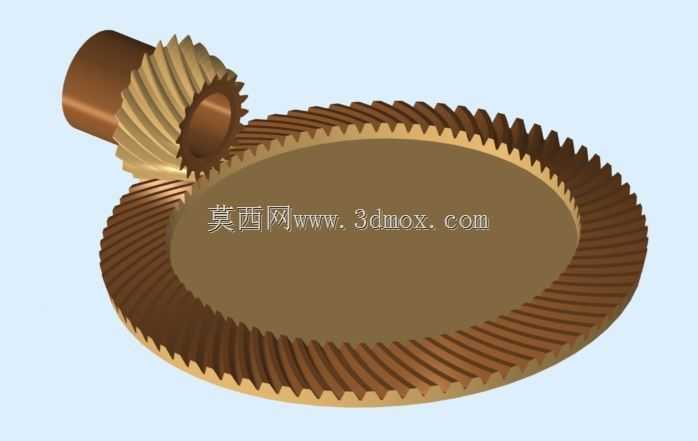

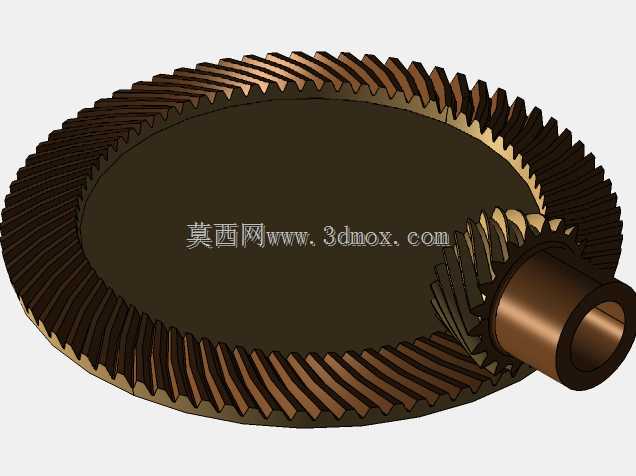

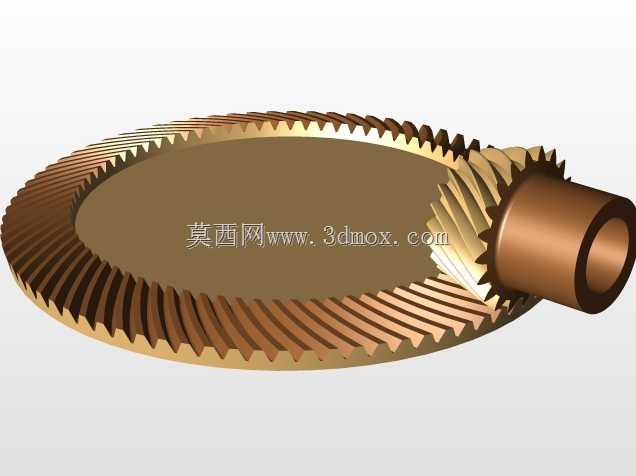

本次设计的螺旋锥齿轮组件采用全参数化建模逻辑搭建,建模过程中以齿形啮合的运动规律为核心依据,齿形路径基于阿基米德螺线逻辑生成,齿廓曲面从齿顶到齿根实现平滑过渡,轮齿沿锥面呈螺旋状均匀排布,相邻轮齿的螺旋升角保持一致,保障啮合过程中多齿能够逐步接触承载,避免直齿锥齿轮啮合时的整齿突然接触、突然脱离带来的冲击问题。齿轮整体为环形锥面结构,中心设置贯通安装孔,可通过孔位与传动轴进行配合定位,轮齿分布在锥台的外侧斜面上,啮合时两个配对齿轮的锥顶需交汇于同一点,保障齿面能够实现完整的线接触啮合,避免出现偏载、点蚀等过早失效问题。
在实际应用场景中,这类螺旋锥齿轮需要严格匹配安装轴的夹角、安装距等边界尺寸,安装时需保证两个配对齿轮的轴向定位精度,调整好齿侧间隙,既不能因间隙过小导致运转卡滞、齿面异常磨损,也不能因间隙过大导致传动回程误差增大、传动精度下降。设计过程中充分考虑了齿面的受力分布,轮齿的厚度从齿顶到齿根逐步增加,提升齿根部位的抗弯强度,能够承受传动过程中持续的交变载荷,适配中等转速、中等载荷的传动工况。需要注意的是,该模型为参数化结构展示与设计参考所用,齿形路径未采用格里森制齿轮的圆弧齿形逻辑,不可直接用于高精度重载的量产制造场景,可作为传动结构方案验证、参数化设计逻辑参考、教学演示的数字化模型使用,帮助设计人员快速理解螺旋锥齿轮的啮合原理与结构特征,为后续的工程化详细设计提供基础结构参考。
- 上一篇:NGW型行星齿轮传动轮系结构设计
- 下一篇:参数化渐开线直齿圆柱齿轮设计
- 全部评论(0)
- 模板大小: 12.6 MB
- 售价:5金币
- 下载次数: 503
- 系统要求: PTC Creo Parametric,Rendering,PTC Creo Parametric,STEP / IGES,PTC Creo Parametric,Rendering,Solid Edge,Rendering
- 软件分类: 齿轮
