树电动ACV锅炉房管道系统三维设计模型

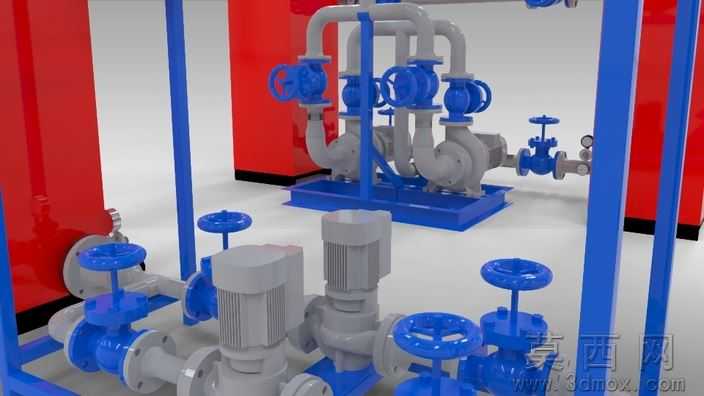

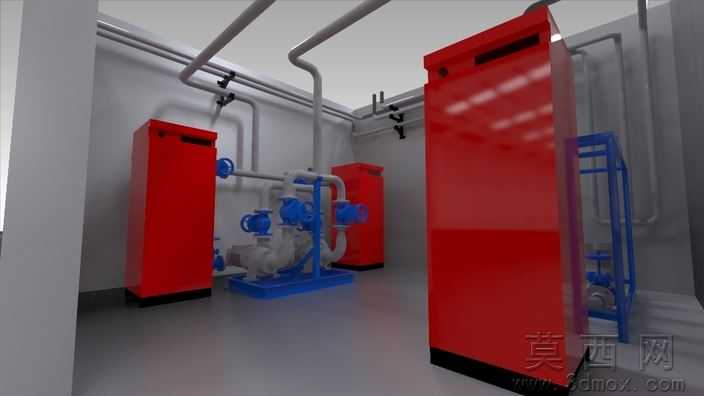

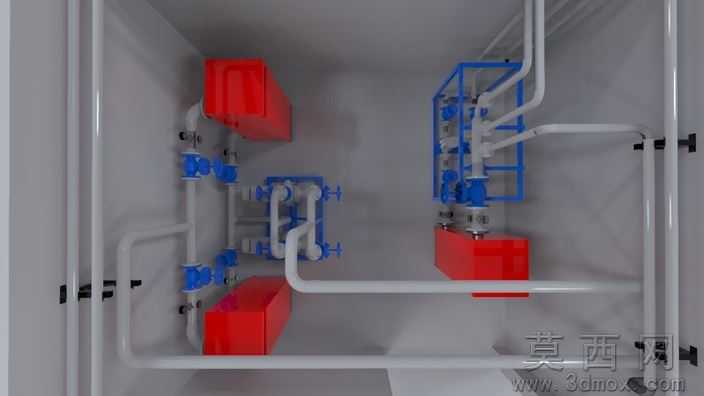

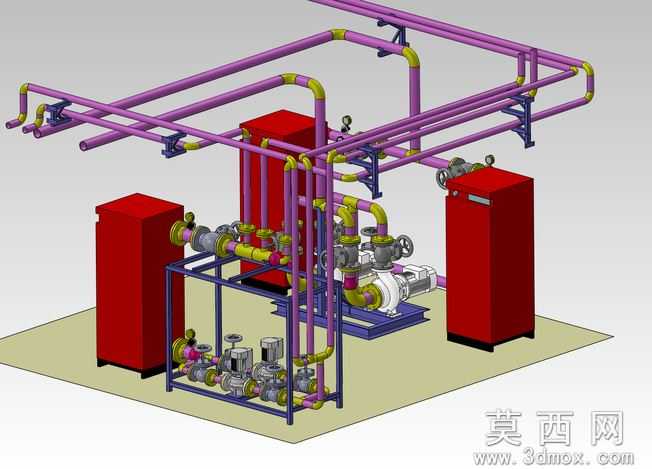

本模型为完整树电动ACV锅炉房系统三维设计成果，建模阶段以真实锅炉房工程布局为参照，首先完成核心设备的基准定位：确定2台202kW与1台259kW树电动ACV锅炉的安装坐标，同步规划格兰富水泵的安装工位，按照工业管道设计规范依次搭建主供回水管道、分支连接管路、阀组安装段的三维结构，每段管道的走向、转弯半径、支吊架安装位置均严格匹配工程施工标准，所有管路接口与设备对接位置逐一做同轴度校验，避免出现装配干涉问题。参数设计层面，模型完整还原设备额定功率参数，管道管径根据介质流量做对应匹配，阀门通径与连接管道一一对应，水泵的进出口口径、安装基座尺寸均按照格兰富对应型号的真实参数建模，锅炉柜体的长宽高、检修门位置、外接管路接口位置完全还原实物尺寸，整套系统的设备间距预留了充足的检修操作空间，符合锅炉房设计的安全规范要求。渲染材质方面，锅炉柜体采用哑光红色金属漆材质还原真实设备外观，输送管道采用紫色工程防腐涂层材质，管道连接弯头、阀件采用亮黄色金属材质做区分，水泵泵体做银灰色金属质感处理，设备基座采用深蓝色型钢材质，地面采用浅米色防滑地坪材质，不同部件的材质区分清晰，可直观识别系统各组成部分，渲染效果还原工业场景真实质感。结构原理上，整套系统通过三台锅炉完成介质加热，经管道将加热后的介质输送至用热端，回流介质经格兰富水泵增压后回到锅炉再次加热，管路上配置的截止阀、调节阀可完成管路通断、流量调节操作，管道支吊架承担管路固定承重作用，整套管路形成完整的循环回路，可清晰展示锅炉房的介质循环工作逻辑。软件兼容层面，模型提供SolidWorks2011原生格式文件，同时附带STL通用三维格式，可兼容主流三维建模软件打开编辑，也可直接导入3D打印软件做实体打印，不同格式的模型均保留完整装配结构，无零件缺失、破面等问题。研发教学应用层面，该模型可作为暖通专业、热能工程专业的教学案例，帮助学生直观理解锅炉房系统的组成布局与工作原理，也可作为锅炉房工程设计的参考模板，辅助设计人员完成管路布局优化、设备选型校验，还可用于施工前的技术交底，帮助施工人员快速理解管路走向与设备安装要求，降低施工出错概率。
