工业循环水系统方形横流冷却塔结构

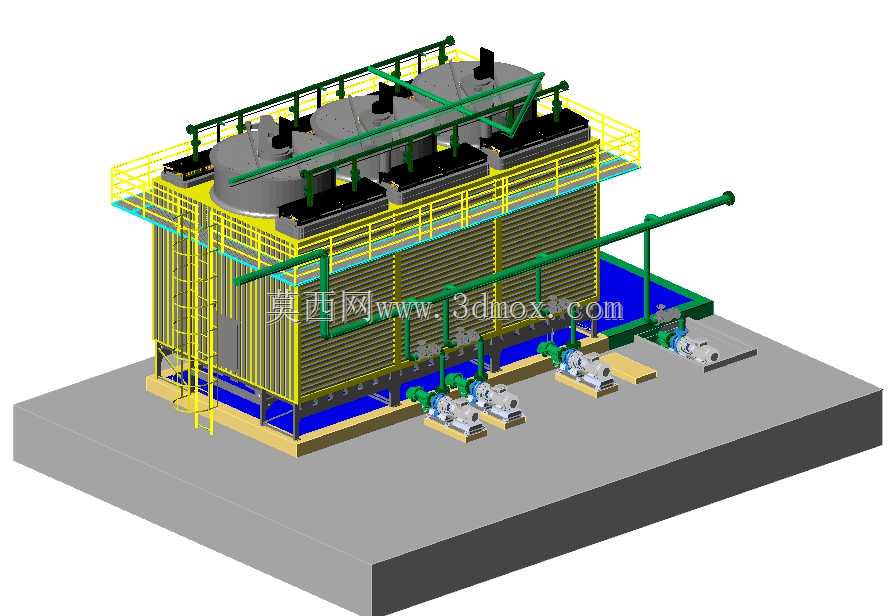

这套冷却塔三维结构完整还原了工业现场常用的方形横流冷却单元的全部装配细节，从基座承托结构到顶部布水系统，再到外围操作防护结构都做了1:1的实体还原，没有做简化省略，能直接用于厂区布局规划、管路对接校核、运维检修模拟等场景。在化工、电力、大型中央空调、冶金循环水系统里，这类设备是核心的换热终端，负责把生产环节带出热量的循环水通过气水接触把热量散到大气中，保障整个循环系统的水温维持在工艺要求区间，避免主设备因为水温过高出现效率下降、密封老化、器件损坏等问题。

从结构设计逻辑来看，底部采用混凝土样式的承托基座，预留了水泵机组的安装定位区域，几台循环水泵直接布置在塔体侧下方的基座平台上，进出水管路直接对接塔体底部的集水盘，这种布局能最大限度缩短管路长度，减少沿程阻力损失，同时也方便日常对水泵做盘车、密封更换、叶轮检修等操作，不用额外搭设远距离操作平台。塔体主体的散热填料区域采用模块化的格栅式围护结构，既可以保障横向进风的通流面积，又能对内部的散热填料起到防护作用，避免大体积杂物被吸入填料层堵塞水流通道，填料层的倾斜布置角度是经过气水比校核的，能让水流在填料表面形成均匀的水膜，和横向流过的空气充分接触换热，不会出现偏流、沟流导致局部换热效率不足的问题。

塔体顶部的布水系统采用重力式配水槽搭配布水管的结构，相比喷淋式布水，这种结构的堵塞概率更低，对循环水中的少量杂质容忍度更高，不需要频繁清理布水喷头，顶部还设置了检修操作平台，周边安装了高度符合安全规范的黄色防护栏杆，直爬梯从底部基座直通顶部平台，爬梯的踏步间距、护笼结构都符合工业操作平台的安全要求，运维人员可以通过爬梯到达顶部，对配水槽、布水管、顶部的排气通道做定期检查清理。塔体侧面的主循环管路采用大口径绿色涂装的工业管道，管路的弯头、法兰对接位置都做了准确的建模，法兰的螺栓孔数量、密封面位置都和实际工程选型一致，在做厂区管路碰撞检查的时候，可以直接把这个模型导入装配环境，核对管路标高、对接法兰的参数是否匹配，避免现场安装的时候出现管路错位、法兰螺栓孔对不上的问题。

安装边界方面，这套塔体的基座需要做水平度找平，承托平台的载荷要满足塔体满水运行时的总重量要求，侧面的水泵安装区域要预留至少单台泵体长度1.5倍的检修空间，方便后期抽芯更换叶轮，顶部平台的上方要预留足够的排气空间，不能有遮挡物影响湿热空气排出，塔体的进风侧要避开常年主导风向的迎风面，防止大风天气影响进风均匀性，同时进风侧不能有高大建筑或者设备遮挡，保障进风通畅。塔体底部的集水盘预留了排污口、补水口、溢流口的接口位置，在对接外围管路的时候，可以直接对应接口位置做管路排布，不用再额外核对接口方位。

从建模细节来看，所有的结构件都做了实体化处理，没有用面片结构代替，防护栏杆的横杆、立杆间距都和实际工程一致，水泵机组的底座、联轴器、泵体进出口的位置都准确还原，甚至泵体底座的减震垫安装位置都做了体现，在做设备安装模拟的时候，可以直接参考模型里的位置布置减震基础，不用再反复核对设备样本的尺寸。塔体的爬梯入口设置了安全护笼，爬梯和塔体的连接支架也做了完整建模，能直观看到连接点的位置，在做塔体结构受力校核的时候，可以直接提取这些连接点的载荷参数做力学计算。
