原水泵配套蜗壳端盖结构设计

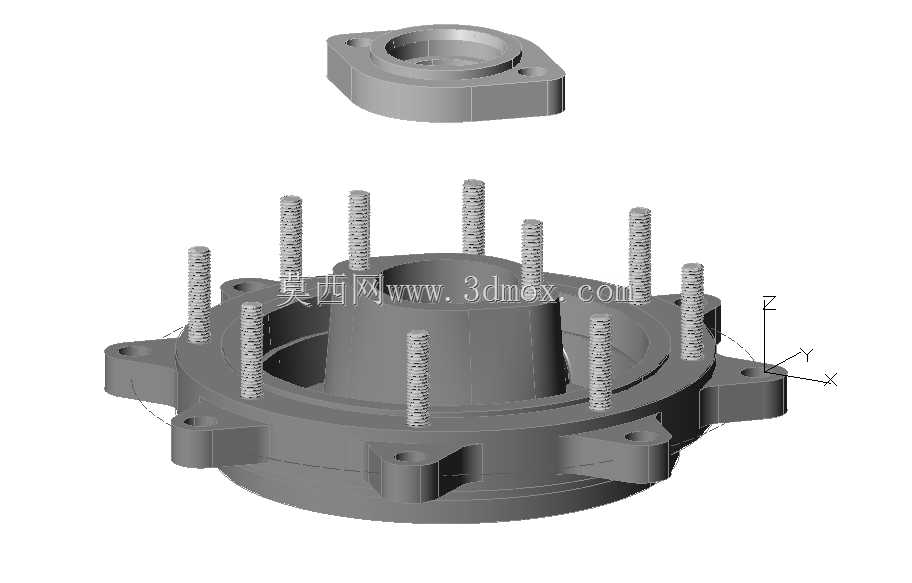

在市政供水、工业循环水输送、农田排灌等场景的原水泵运维与整机生产环节，蜗壳盖作为泵体承压腔的核心密封端件，直接决定泵组运行的密封可靠性与流体流道的平顺性。这款蜗壳盖的结构设计完全围绕原水泵的实际工况展开，首先从安装适配性来看，端盖外缘设置的带安装孔凸耳，完全匹配对应型号原水泵蜗壳壳体的螺栓孔位，凸耳的厚度经过受力校核，能够承受螺栓预紧力与泵腔内部水压的共同作用，避免长期运行后出现凸耳变形导致的密封面渗漏问题。

从功能特性层面分析，该蜗壳盖的中心区域设置有适配机械密封组件安装的定位止口，止口的同轴度公差控制在0.02mm以内，能够保证机械密封静环安装后与泵轴的同轴度要求，减少密封件的偏磨损耗，延长机械密封的使用寿命。端盖内侧的流道型面采用平滑圆弧过渡设计，没有突兀的直角结构，能够减少流体在泵腔出口段的湍流损耗，降低泵组运行的水力噪声，同时避免流体中的固体杂质在端盖内侧沉积结垢，减少运维清理的频次。

设计过程中，首先结合原水泵的额定扬程、流量参数计算泵腔的最大工作压力，以此确定端盖主体的壁厚，在保证承压强度满足1.5倍额定压力水压试验要求的前提下，尽可能优化壁厚分布，在螺栓安装位、止口承压位适当增加壁厚，在非受力区域做等强度减薄处理，兼顾结构强度与零件重量的平衡。端盖的密封面采用平面密封结构设计，表面粗糙度控制在Ra1.6以下，能够适配丁腈橡胶、氟橡胶等不同材质的密封垫片，满足常温水、轻度腐蚀性工业废水等不同输送介质的密封需求。

从安装边界尺寸来看，端盖的最大外轮廓尺寸适配对应功率原水泵的蜗壳开口尺寸，外缘凸耳的安装孔中心距严格匹配通用原水泵的安装尺寸规范，不需要对原有泵体进行二次加工即可直接替换安装，降低备件更换的适配成本。端盖上预留的螺栓通孔采用沉孔设计，螺栓安装后头部不会突出端盖表面，避免外部杂物堆积在螺栓头部造成锈蚀，也能减少安装过程中螺栓与外部管线、防护部件的干涉。端盖上方的独立压盖结构，用于压紧机械密封静环组件，压盖与主体端盖之间采用小螺栓紧固，紧固力均匀分布在密封环圆周上，避免局部压力过大导致密封环碎裂。

在实际工况应用中，这款蜗壳盖能够适配输送介质温度不超过80摄氏度的原水泵组，无论是新建泵组的整机装配，还是老旧泵组的备件更换，都能满足使用要求。结构设计上充分考虑了铸造工艺的可行性，所有转角位置都设置了合理的铸造圆角，避免铸造过程中出现应力集中导致的零件裂纹，机加工面的余量设置符合通用水泵零件的加工工艺要求，不需要特殊的定制刀具即可完成全部机加工工序，能够有效控制零件的生产制造成本。端盖外侧的非加工面保留铸造毛坯面，只做防锈涂装处理，减少不必要的机加工工序，进一步降低生产能耗与加工成本。针对泵组运行中可能出现的水锤冲击，端盖的整体强度经过有限元受力仿真验证，在水锤压力达到额定压力2倍的极端工况下，端盖的最大应力仍低于铸件材料的屈服强度，不会出现结构性损坏，能够保障泵组在复杂工况下的运行稳定性。
