气压测量用三通歧管阀组结构设计

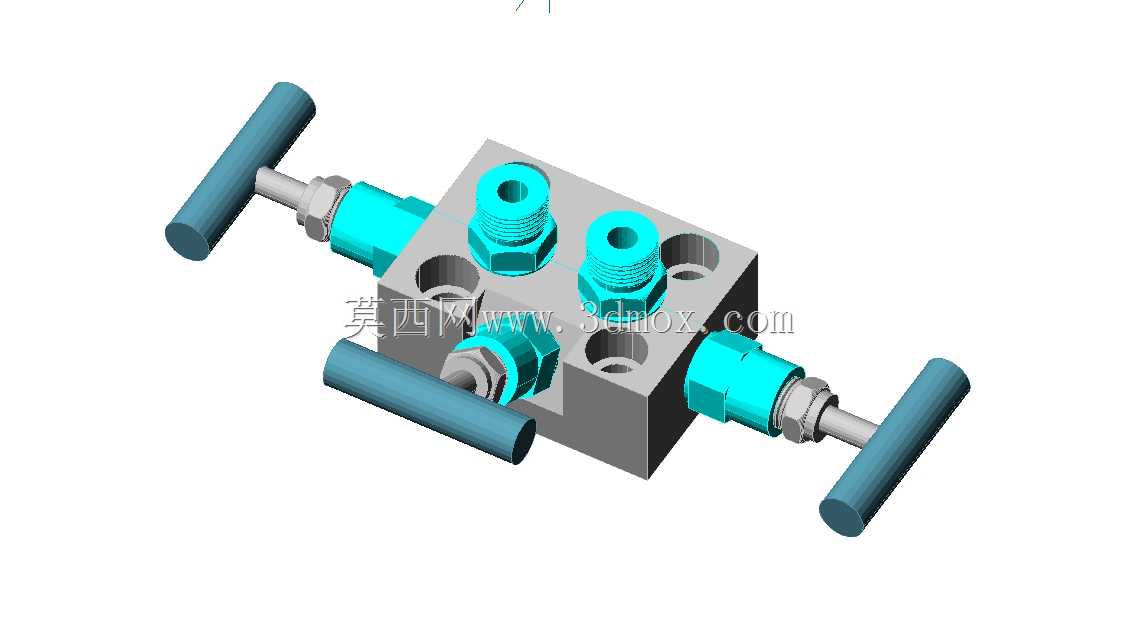

　　在工业气压测量、气动控制回路的现场布设场景中，这类三通路歧管阀是压力检测环节的核心配套部件，主要承担气压表与主管路之间的通断控制、压力泄放、校准隔离等功能，避免直接拆装仪表造成的管路泄压、介质泄漏问题，尤其适合连续运行的气动生产线、压缩空气站房、工艺气压监测点位的配套安装。从结构设计逻辑来看，阀组采用一体化锻造的矩形阀块作为基体，所有流道直接在阀块内部钻削成型，相比传统分体式管件拼接的结构，减少了7处以上的外接密封点位，从根源上降低了压缩空气泄漏的概率，同时整体刚性更强，能承受1.6MPa级别的常规工业气压工况的压力冲击，不会因为管路振动出现接头松动的问题。

　　三个手轮驱动的截止阀芯分别对应不同的通路控制逻辑：两个侧置手轮分别控制进气端与出气端的主管路通断，第三个手轮负责泄放通路的启闭，在需要对气压表进行在线校准、更换操作时，先关闭两侧主管路的截止阀芯，再打开泄放阀将阀腔内部的残余压力排空，就能在不影响主管路正常供气的前提下完成仪表维护，大幅降低连续生产工况下的仪表维护停机时间。安装接口方面，阀块顶面设置两个内螺纹接口用于直接对接气压表的检测端，侧方的两个外螺纹接口对应主管路的进出气连接，所有接口的螺纹规格统一采用常规工业气动管路通用的管螺纹标准，不需要额外加工转换接头就能直接和现场现有管路适配。

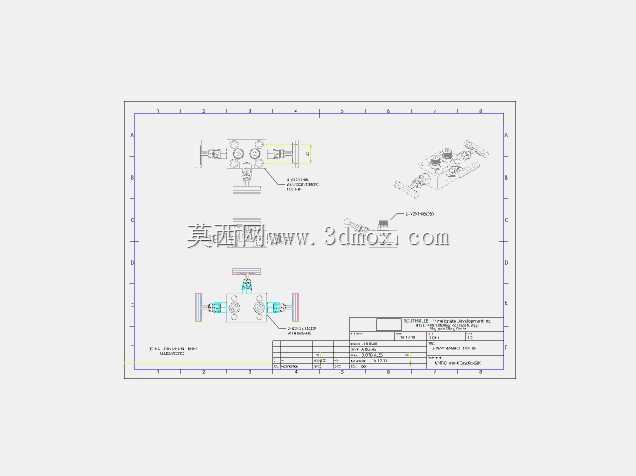

　　安装边界上，阀块本体的安装孔位设置在基体的四个边角位置，采用沉头孔设计，固定螺栓不会突出阀块表面，手轮的操作空间预留充足，每个手轮的旋转行程范围内没有突出结构干涉，即使在狭窄的仪表柜内部安装，操作人员也能徒手完成阀门启闭操作，不需要额外搭配专用扳手。阀芯密封采用锥面硬密封加弹性密封圈的组合结构，在频繁启闭的工况下，硬密封面承担主要的压力密封作用，弹性密封圈补偿加工精度带来的微小间隙，相比单一软密封结构，使用寿命提升三倍以上，能适应现场含少量冷凝水、微小杂质的压缩空气介质，不会因为少量杂质卡滞造成密封失效。

　　流道设计上，内部通路采用圆弧过渡结构，没有直角急转弯的流道设计，压缩空气通过时的压力损失控制在2%以内，不会因为阀组的接入造成气压表检测数值与实际管路压力出现明显偏差，保证测量数据的准确性。手轮采用防滑的圆柱式结构，表面做滚花处理，即使操作人员戴劳保手套操作也能稳定施力，不会出现打滑问题，阀杆部位设置防尘密封结构，阻挡现场的粉尘、水汽进入阀芯摩擦副，延长阀芯的维护周期，正常工况下连续使用三年不需要拆解更换密封件。在实际选型适配时，这类阀组不需要额外搭配安装支架，直接通过阀块上的安装孔固定在仪表安装面板或者墙面支架上即可，整体重量较轻，不会对连接的气压表管路造成额外的承重负担，接口的同轴度公差控制在0.1mm以内，和仪表对接时不会出现别劲问题，避免长期受力造成仪表接口开裂的隐患。
