手动杠杆式皂体压印成型工装结构

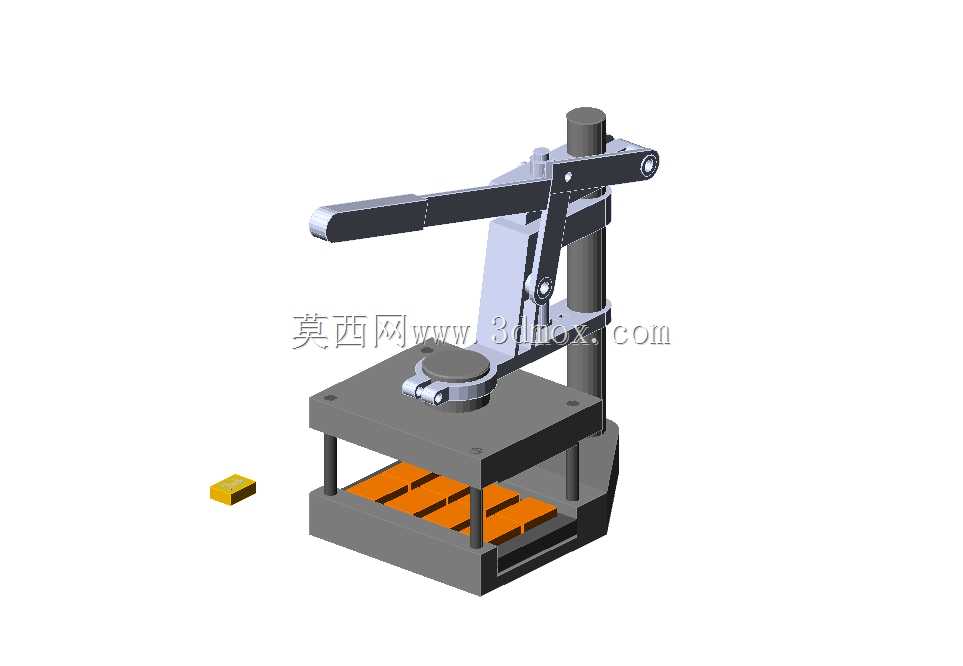

　　这款手动杠杆驱动的皂体压印工装，主要面向小批量日化洗护产品生产场景、手工皂定制工坊以及实验室小样试制环节使用，区别于大型全自动皂类冲压生产线，它不需要外接动力源，完全依靠人力通过杠杆增力结构完成压印动作，适合多品种小批量的柔性生产需求，在文创定制皂、酒店专用标识皂、手工礼品皂的生产场景中，能够快速完成皂体表面的logo、图案压印作业，换型时仅需更换底部的印模组件即可适配不同尺寸、不同图案的压印需求，无需复杂的设备调试。从结构设计逻辑来看，整套工装采用立式立柱支撑布局，上部的杠杆手柄通过铰接销轴与压头滑座连接，立柱上设置的导向套为压头提供垂直方向的运动约束，避免压合过程中出现偏载导致的印图案歪斜、皂体受压不均开裂的问题。

　　杠杆的力臂比例经过反复校核，既保证操作人员施加较小的握力就能在压头端获得足够的压合力，满足皂体压印需要的压强要求，又不会因为力臂过长导致操作行程过大、工装整体占用空间过多。压头下方设置了可快速拆卸的模框定位结构，待压印的皂块放置在模框内的承托板上，承托板下方带有均匀排布的漏料槽，压印过程中被挤压脱落的少量皂屑可以顺着槽体滑落，不会堆积在模腔内部影响后续皂块的定位精度。底座采用加厚的铸铁式结构设计，底部带有四个可调式支撑脚，能够适应不平整的工作台面安装，保证压合作业时整机的稳定性，不会因为操作人员施加压力出现机身晃动的情况。

　　从安装边界尺寸来看，整套工装的横向占用空间不超过普通台式钻床的安装范围，不需要专门的设备基础，直接放置在常规木质或钢制工作台上即可使用，垂直方向的操作高度符合人体工程学设计，操作人员站立作业时不需要过度弯腰或者抬臂，长时间作业也不容易产生疲劳。压头的下行行程设置了硬限位结构，能够保证每次压印的深度一致，避免因为操作人员施力大小不同导致的压印深浅不一、图案清晰度差异过大的问题，同时硬限位也能防止过度下压导致的皂体碎裂、印模损坏。导向部位采用自润滑的铜套结构，长期使用不需要频繁加注润滑油，避免油污滴落污染皂体，符合日化产品生产的卫生要求。

　　模框的定位采用销钉定位结构，更换不同规格的模框时，只需要拔出定位销即可完成拆卸，重新安装时销钉能够自动保证模框与压头的同轴度，不需要反复调整对中，大幅缩短换型时间。在实际使用过程中，操作人员只需要将裁切好的皂坯放置到模腔的定位位置，压下杠杆手柄，保压1到2秒后抬起手柄，压头在复位弹簧的作用下自动回到初始位置，即可取出压印完成的皂块，整个作业流程单人即可完成，不需要额外的辅助人员。整套结构的受力部件都经过了强度校核，杠杆铰接部位采用耐磨销轴，长期反复使用不会出现铰接间隙过大导致的压头晃动问题，承托板采用硬质阳极氧化处理的铝合金材质，表面光滑不容易粘黏皂体，清理时只需要用软布擦拭即可，不需要使用特殊的清洁溶剂。针对不同硬度的皂体，还可以通过调整压头下方的垫片厚度来微调压合行程，适配不同软硬度、不同厚度皂坯的压印需求，不需要对主体结构进行改动。
