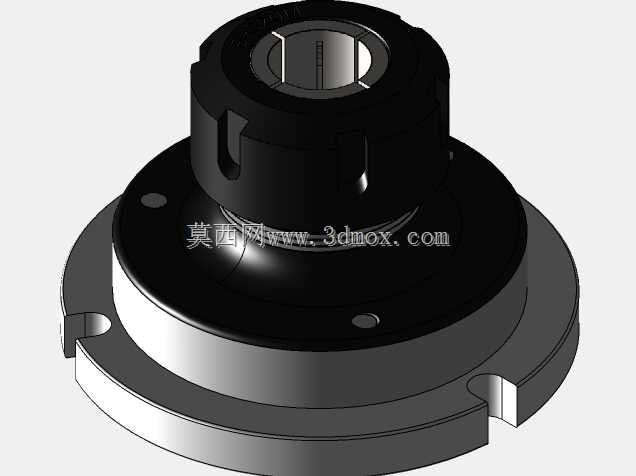

五轴机用ER32UM筒夹装夹固定支架

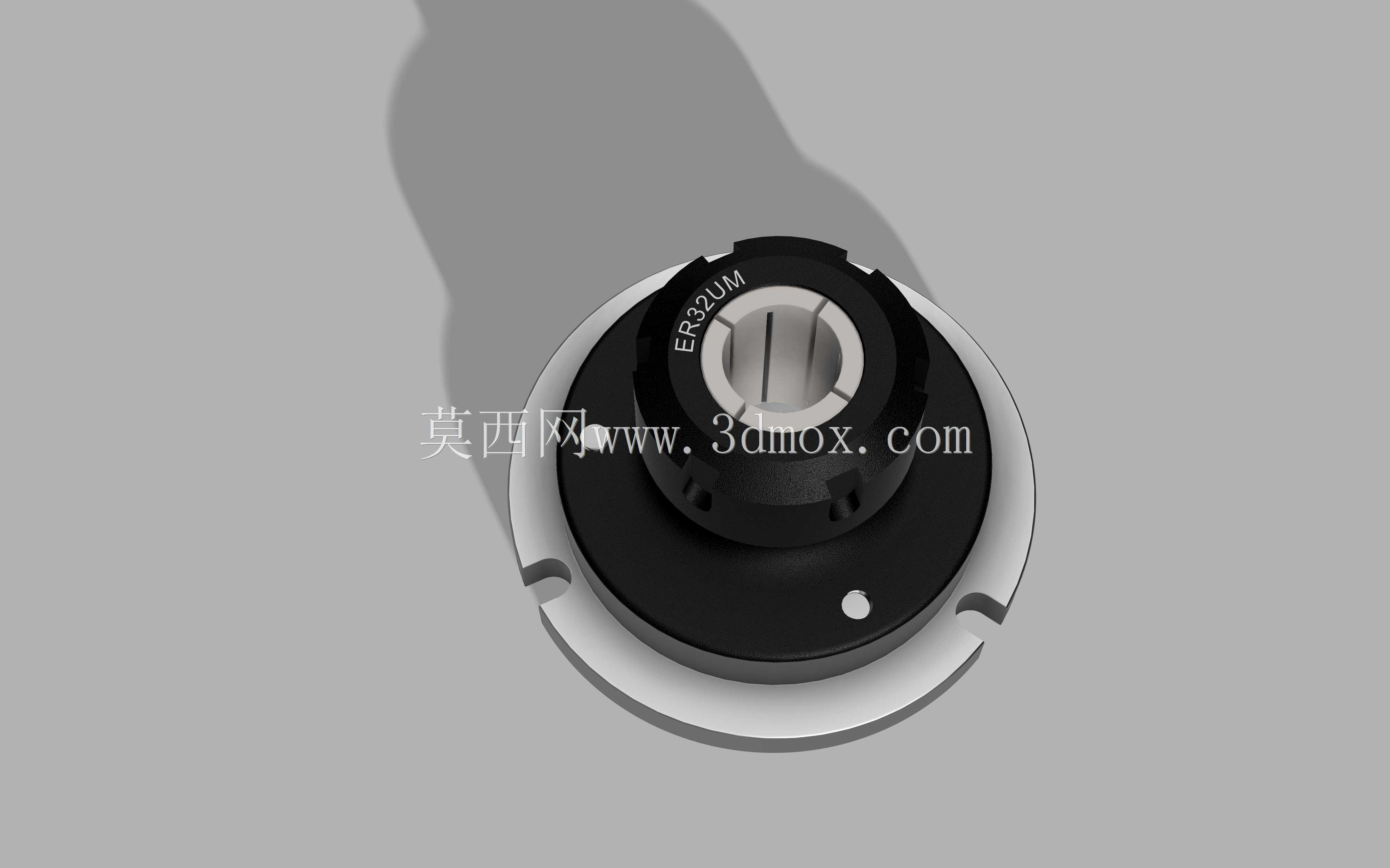

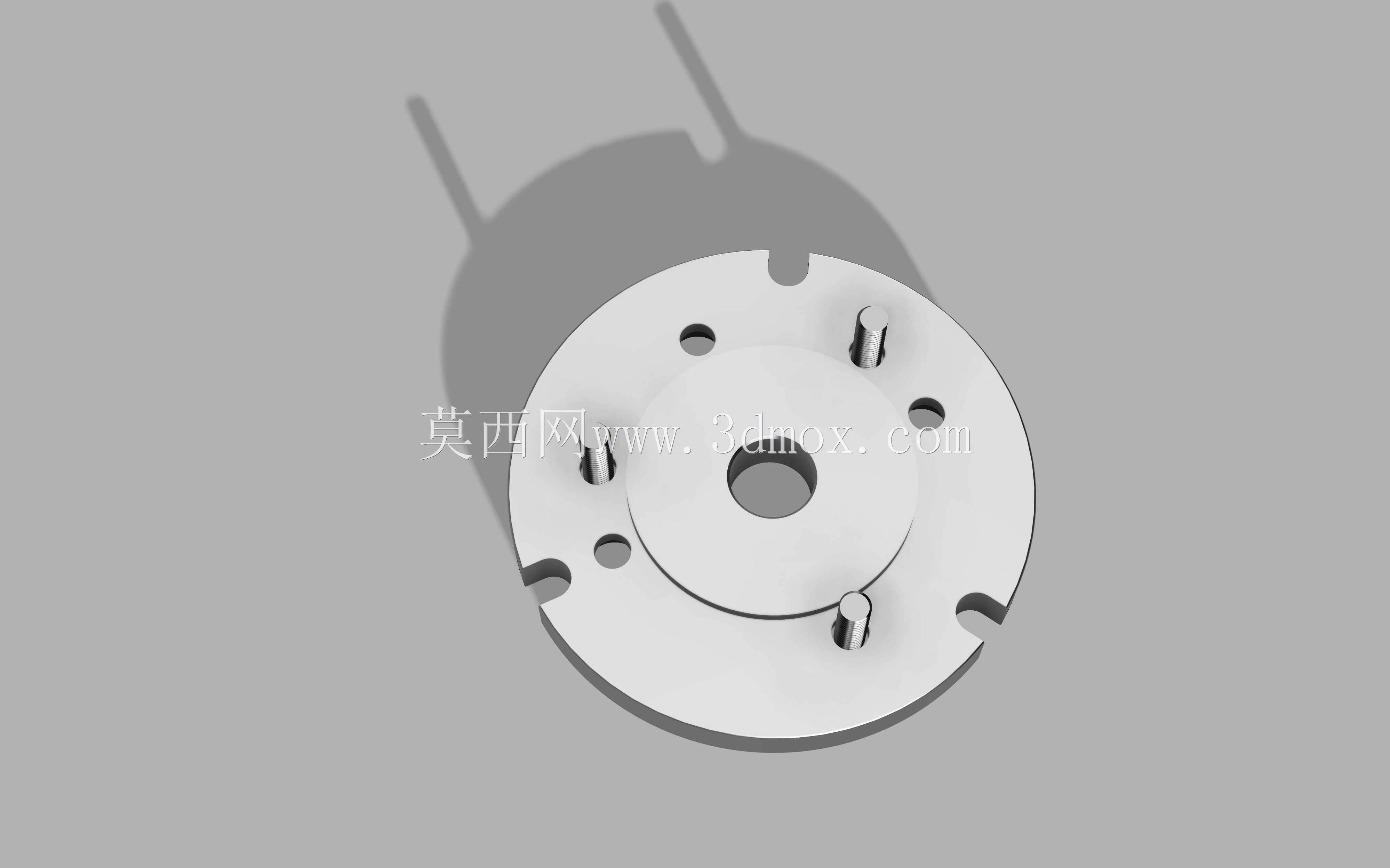

　　做五轴加工的一线结构工程师都清楚，异形曲面零件的棒料毛坯装夹，一直是影响加工良率与换型效率的核心环节，这款ER32UM筒夹支架，就是针对五轴设备的侧置、倾斜装夹场景开发的专用装夹载体。先从实际使用场景说起，常规三轴设备的筒夹座多为水平直装结构，适配立式主轴的垂直进给，但五轴设备带A/C轴摆角功能，加工过程中主轴会带着工件完成多角度偏转，普通筒夹座没有定位止口与对称安装槽，摆角加工时很容易出现夹持偏移，甚至在大切削量进给时出现筒夹松脱的问题，这款支架的底部转接板专门做了对称缺口式定位结构，刚好适配五轴工作台的标准T型槽定位键，安装时不需要反复打表找正，对准槽位锁紧螺栓就能完成定位，重复安装精度能控制在0.02mm以内，完全满足精密零件加工的装夹要求。

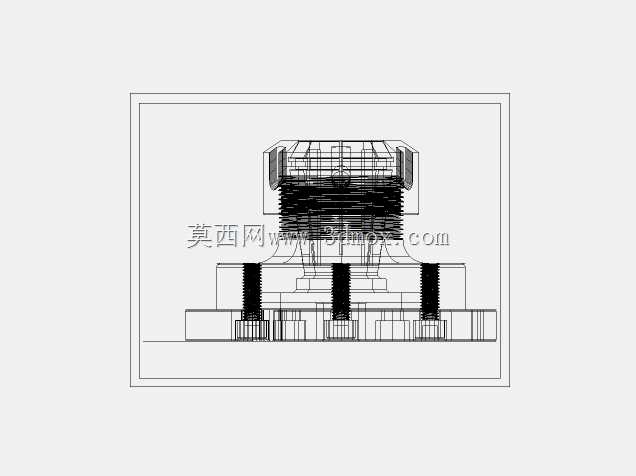

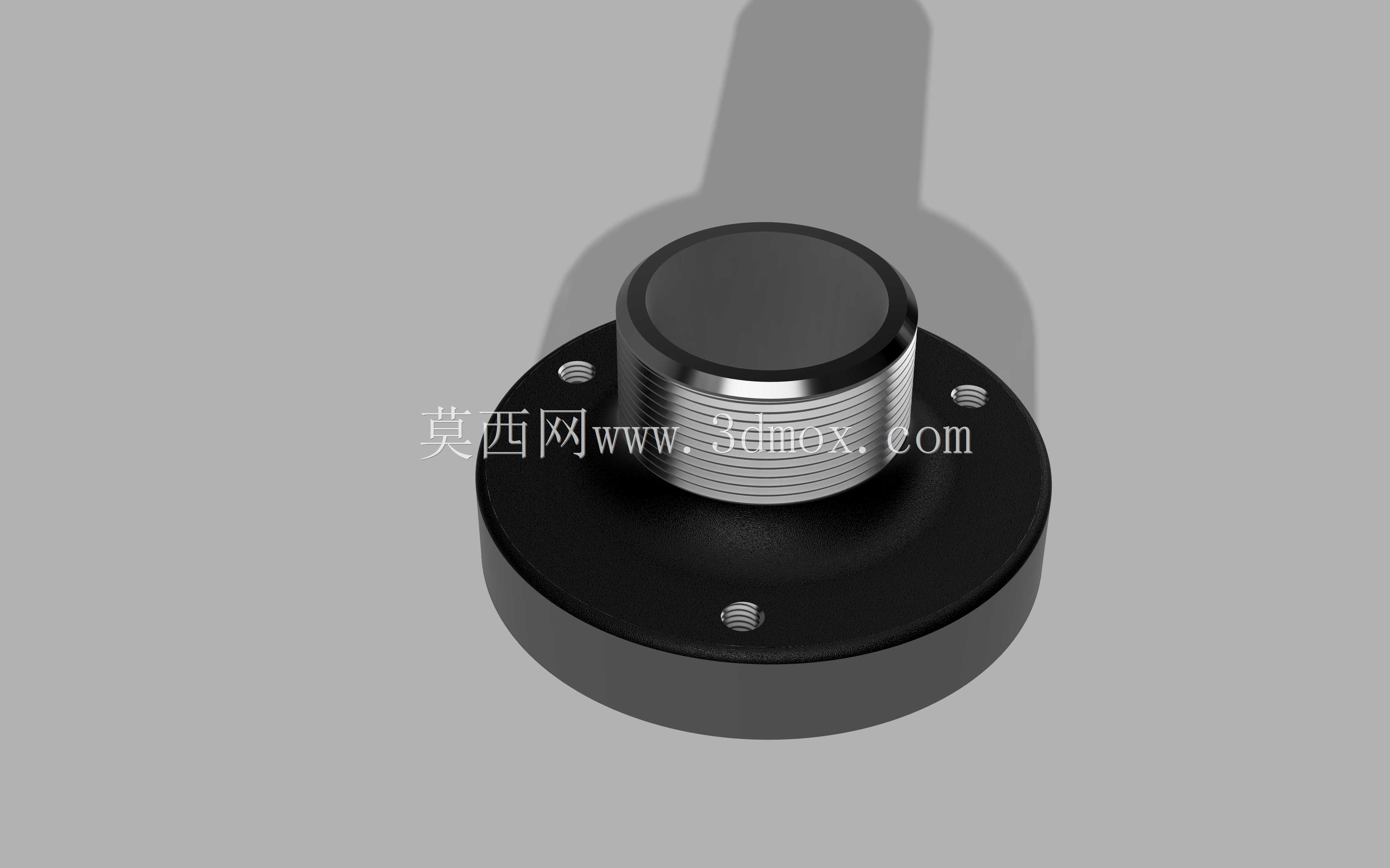

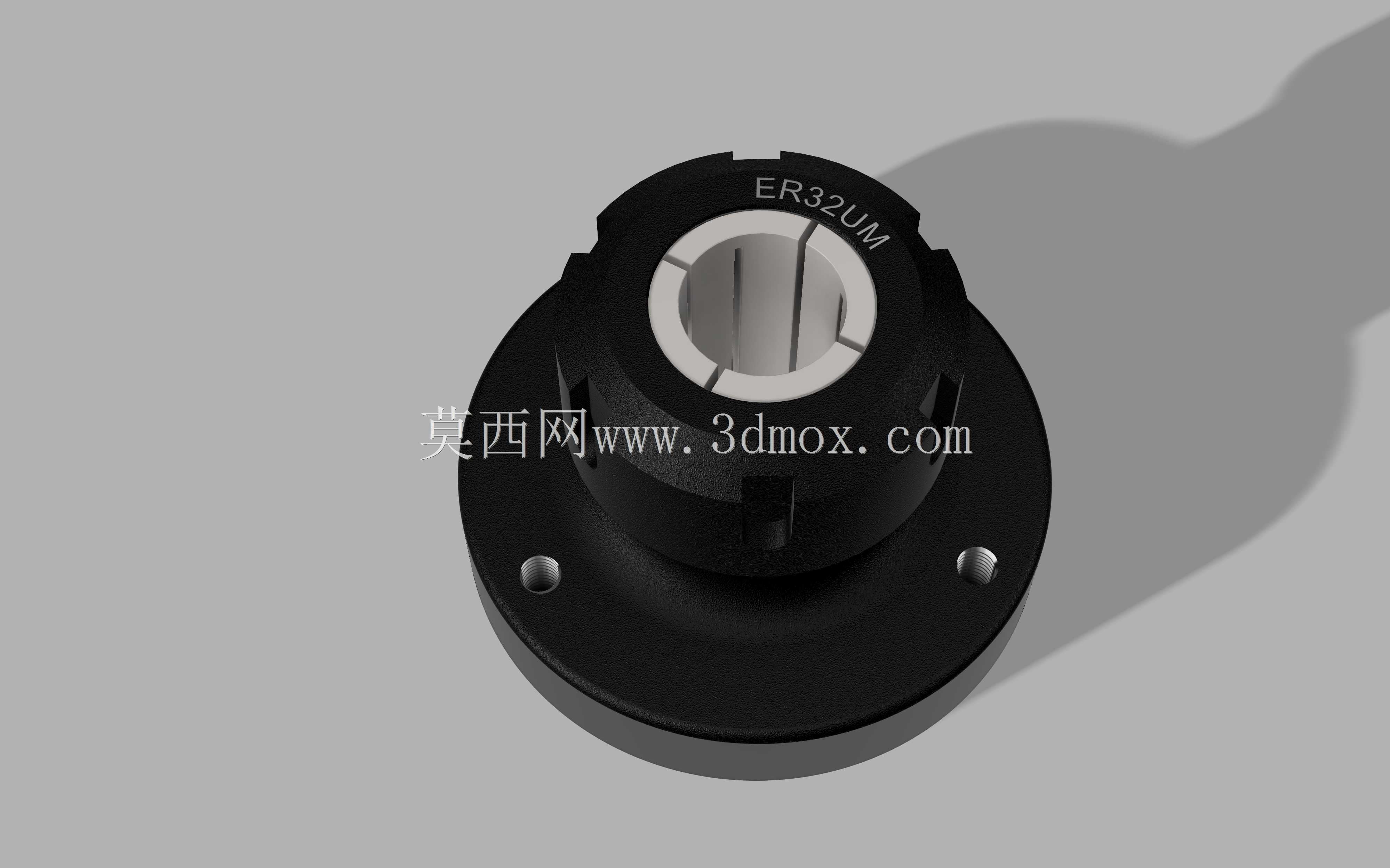

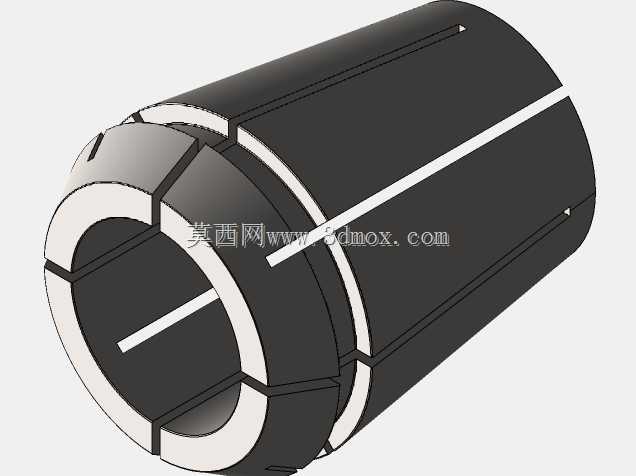

　　再看核心的功能设计，支架的夹持端采用标准ER32UM筒夹适配结构，ER系列筒夹本身的夹持范围覆盖3mm到20mm直径的圆料，UM型的锁紧结构比普通ER型的锁紧接触面积大30%左右，夹持力更均匀，加工细长棒料时不会出现料端偏摆的问题。很多工程师自己改制筒夹座的时候，容易忽略筒夹安装位的同轴度要求，这款支架在设计时，将筒夹锥孔的轴线与转接板安装基准面的垂直度控制在0.01mm以内，锥面的粗糙度达到Ra1.6，和标准ER32筒夹的贴合率能达到90%以上，锁紧后不会出现锥面缝隙，避免切削液和金属碎屑进入夹持腔，延长筒夹的使用寿命。尺寸边界方面，这款支架的夹具主体直径为80mm，底部转接板直径为100mm，整体高度控制在合理范围，不会因为支架过高导致五轴摆角时出现工作台干涉，要知道五轴设备的摆角空间非常有限，很多自制夹具就是因为外轮廓尺寸没算准，摆角到负角度时撞到工作台面，轻则撞坏刀具工件，重则损伤机床转轴。设计时特意将转接板的安装孔做了沉头处理，锁紧螺栓的头部完全沉入板内，不会突出安装面，摆角过程中没有突出的干涉点，适配市面上绝大多数带100mm直径安装位的五轴转台。

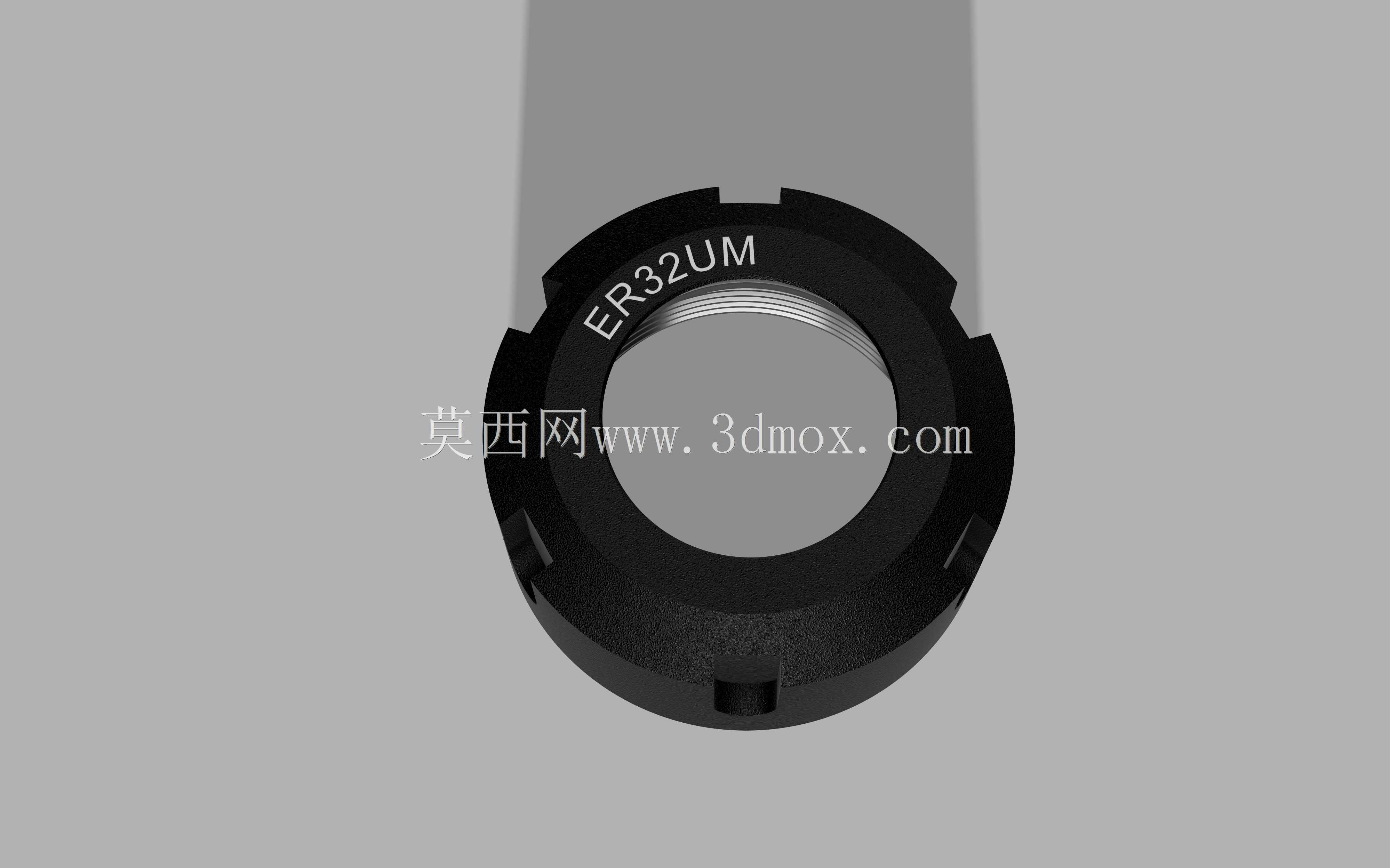

　　从设计思路上看，这款支架没有做多余的结构，所有轮廓都服务于装夹刚性与安装便利性，主体外侧的台阶结构是为了方便锁紧螺母时用勾头扳手借力，不需要额外做避让缺口，底部的小定位孔是为了安装防转销，当大切削量铣削时，避免筒夹和支架之间出现相对转动，要知道加工不锈钢、高温合金这类难加工材料时，切削扭矩非常大，单靠锥面的摩擦力有时候不足以抵抗切削扭矩，加一个防转销就能完全杜绝支架跟转的问题。实际使用中，这款支架除了装夹圆棒料做五轴铣削，还可以装夹丝锥、铰刀做主轴侧的攻丝、铰孔工序，也可以装夹检具探针做在机检测的探针固定座，适配场景非常灵活。

　　很多做精密零件加工的车间，之前都是用卡盘装夹小直径棒料，卡盘的夹持精度虽然高，但卡盘本身厚度大，占用的摆角空间多，而且卡爪的重量大，高速旋转时的动平衡不好，这款筒夹支架整体重量轻，做了动平衡校正，高转速进给时不会出现震动，加工出来的零件表面粗糙度更好，换料的时候只需要松开锁紧螺母就能更换棒料，比卡盘换料的效率高很多。设计时还考虑了排屑问题，支架的筒夹安装腔底部做了贯通的排屑孔，即使有细小的金属碎屑顺着筒夹缝隙进入腔内，也会顺着排屑孔掉出去，不会积在腔体内导致筒夹装夹不到位，很多新手设计的夹具就是忽略了排屑结构，用一段时间后碎屑积在内部，导致筒夹无法完全锁紧，装夹精度下降。另外，支架的所有外露棱角都做了倒角处理，安装调整时不会划伤操作人员的手，锁紧螺母的配合位做了公差优化，锁紧和松开的力度适中，不需要用加长杆借力就能完成锁紧，长期使用也不会出现螺纹滑牙的问题。
