机床第四第五轴ER32夹头回转组件

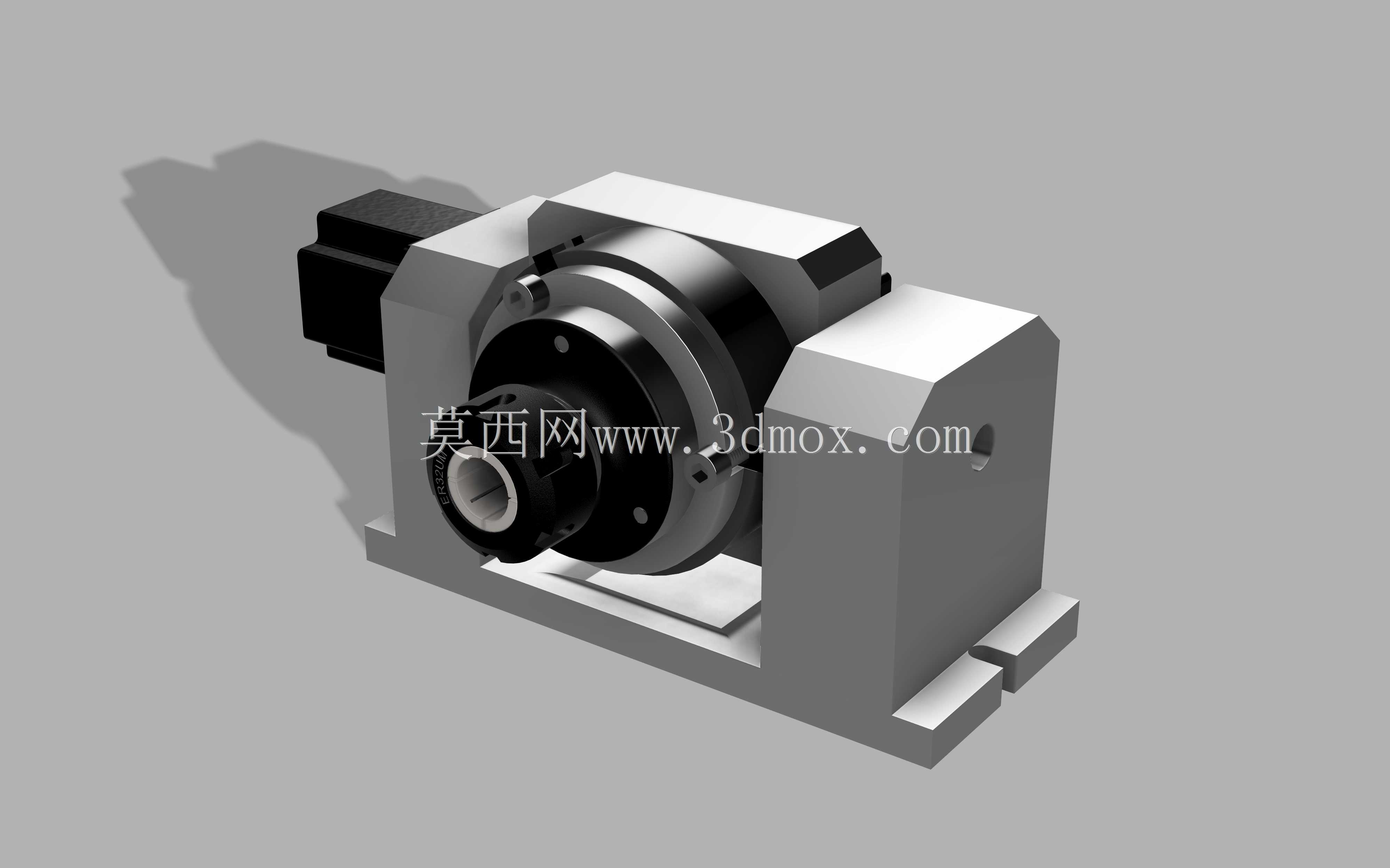

　　这套回转组件主要适配常规立式数控铣床、加工中心的加装改造场景，用来拓展原设备的多面加工能力，解决原有三轴设备无法一次装夹完成多面体、空间斜孔、曲面轮廓加工的痛点，在小型精密零件加工、五金件批量生产、工装夹具配套加工场景中应用广泛。组件核心采用ER32夹头作为工件装夹接口，ER32系列夹头本身的夹持覆盖范围广，可适配不同直径的棒料、小型异形坯件的装夹需求，装夹重复定位精度能满足常规精密加工的公差要求，夹持刚性足以承受铣削、钻削加工过程中的切削载荷，避免加工过程中工件窜动影响加工精度。从结构设计来看，组件采用双侧支撑的箱体式结构，两侧的支撑座直接承担回转主体的径向与轴向载荷，相比单侧悬臂的转台结构，整体刚性提升明显，

　　重切削工况下的形位公差保持能力更强；驱动端集成在侧部安装座内，传动链路短，反向间隙控制难度低，能保证回转分度的精度稳定性。安装边界方面，组件底部设置有标准的定位键槽与安装螺栓孔，可直接匹配加工中心工作台的标准T型槽间距，不需要额外制作过渡转接板就能完成固定，安装时只需保证组件回转轴线与机床X轴的平行度在公差范围内，就能完成精度校准，大幅降低现场加装的调试难度。设计过程中优先考虑了加工场景的实际需求，夹头端的锁紧结构采用内置式设计，不会和加工路径上的刀具、刀柄发生干涉，加工时刀具可到达工件的多个加工面，减少二次装夹带来的精度误差；组件的整体外形做了倒角处理，没有突出的尖锐结构，避免车间安装、调试过程中出现磕碰损伤，

　　同时外露的旋转部件都做了安全防护设计，防止切屑、切削液进入传动结构内部，延长组件的维护周期。在实际选型适配时，可根据原有设备的工作台行程、加工工件的最大回转直径匹配对应的安装位置，组件的回转中心高度做了标准化设计，和常见的机床加高垫块尺寸匹配，不需要额外定制垫块就能调整到合适的加工高度，适配不同长度刀具的加工行程需求。
