多塔斜拉跨江大桥概念结构设计方案

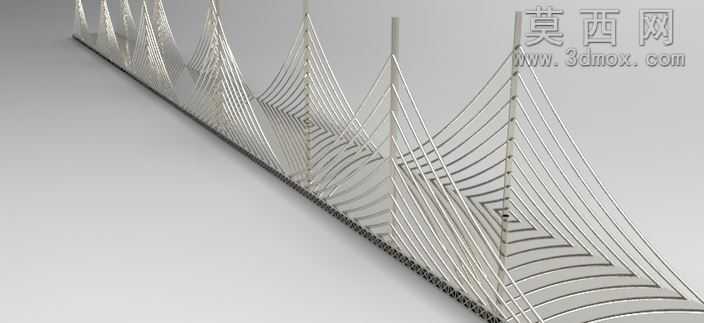

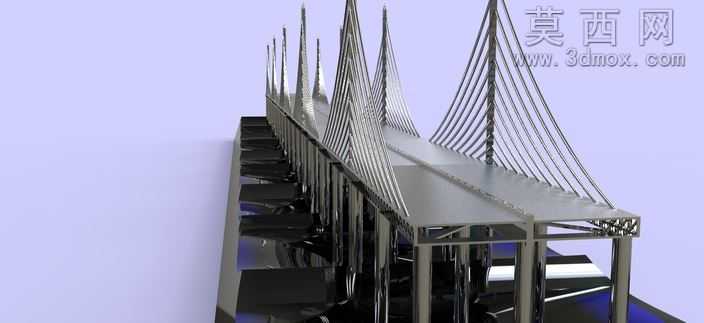

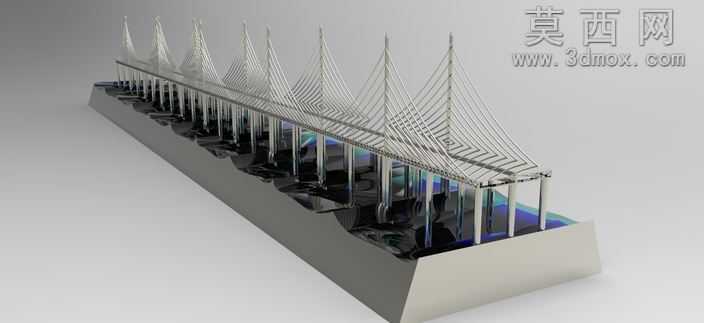

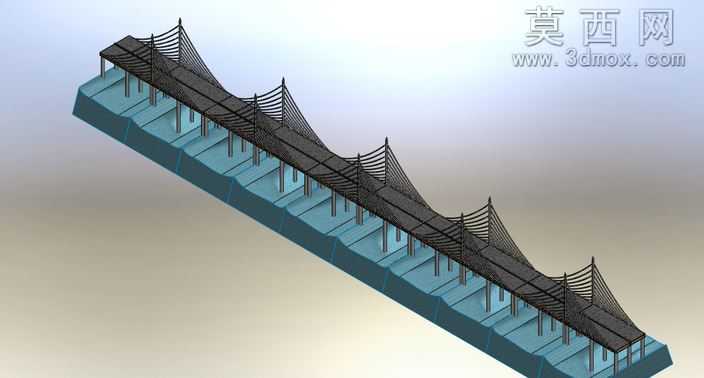

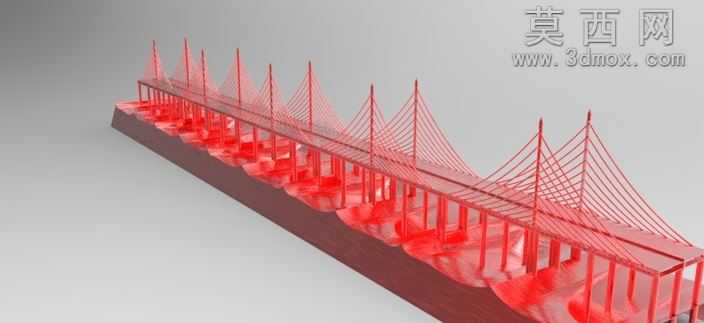

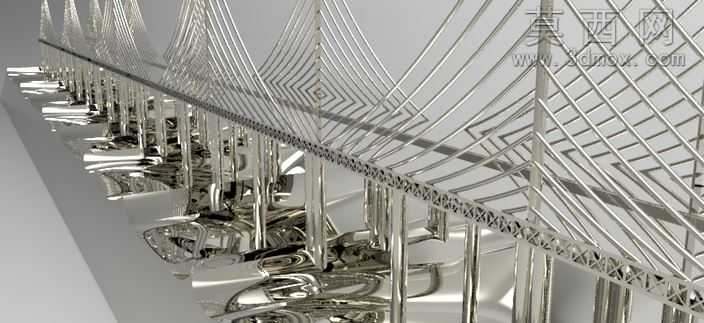

本作品为多塔斜拉桥的三维概念设计模型，建模阶段采用自顶向下的设计思路，先完成桥梁整体轴线与纵断面的基准搭建，确定多座桥塔沿桥跨方向的等距排布逻辑，再依次拆分出桥塔、拉索、主梁、下部支撑四个核心子装配模块。桥塔部分采用渐变式棱锥造型，从塔底与主梁衔接的宽厚基座向上逐步收窄，塔尖做锐利切角处理，建模时通过放样特征结合引导线控制塔柱的曲面流畅度，避免生硬的棱角转折，还原现代大跨度桥梁桥塔的挺拔视觉效果。拉索系统采用扇形排布逻辑，每座桥塔对应设置多组斜向拉索，从塔柱不同高度位置延伸锚固至主梁两侧，建模时通过三维草图定位每根拉索的两端锚点，再采用扫描特征生成等直径的索体结构，同时对拉索的排布间距做均匀化调整，保证视觉上疏密有致，还原斜拉桥拉索的张力传递逻辑。主梁部分采用钢混组合梁的结构表达，通过多实体建模区分出桥面铺装层、两侧钢箱梁结构、底部横向支撑肋，桥面做平整的平面处理，钢箱梁部分通过抽壳特征生成内部中空的箱体结构，同时在梁体底部等距布置横向加劲肋，还原真实桥梁主梁的受力强化结构。下部支撑结构采用矩形墩柱设计，墩柱顶部与主梁底部做刚性衔接，墩柱表面做哑光金属质感的材质区分，与上部银亮色的桥塔、拉索形成材质层次。渲染阶段采用淡紫色纯色背景突出桥梁主体，材质上为桥塔与拉索赋予高反射的抛光金属材质，模拟钢结构桥梁的金属质感，主梁部分区分出沥青桥面的深灰哑光材质与钢箱梁的半哑光金属材质，下部墩柱采用深灰色哑光金属材质，通过不同材质的粗糙度、反射率参数调整，拉开模型的结构层次。灯光布置上采用多组侧向柔光，突出拉索与桥塔的轮廓线条，同时在模型底部添加弱反射地面，增强模型的空间立体感。设计过程中参考了大跨度斜拉桥的经典结构逻辑，在桥塔数量上做了创意化调整，采用连续多塔的排布形式，区别于常规双塔斜拉桥的造型，既保留了斜拉桥的结构受力特征，又通过重复排布的塔柱形成富有韵律感的视觉效果，整体模型完整还原了斜拉桥从下部支撑到上部拉索系统的全结构细节，可用于桥梁方案展示、结构教学演示等场景。
