炫彩涡轮式轮辋滑轮结构设计

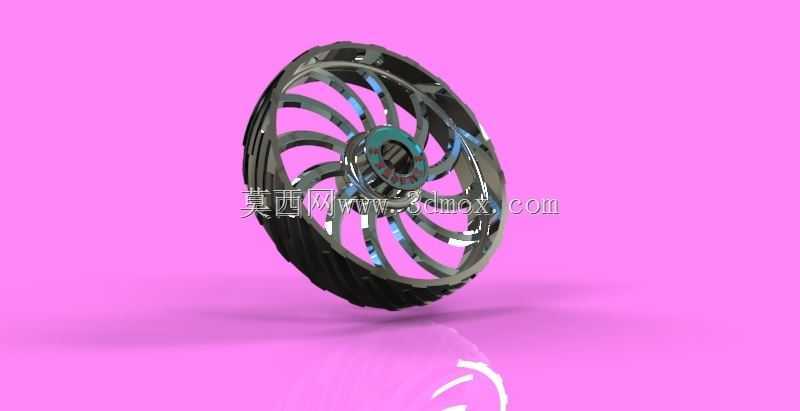

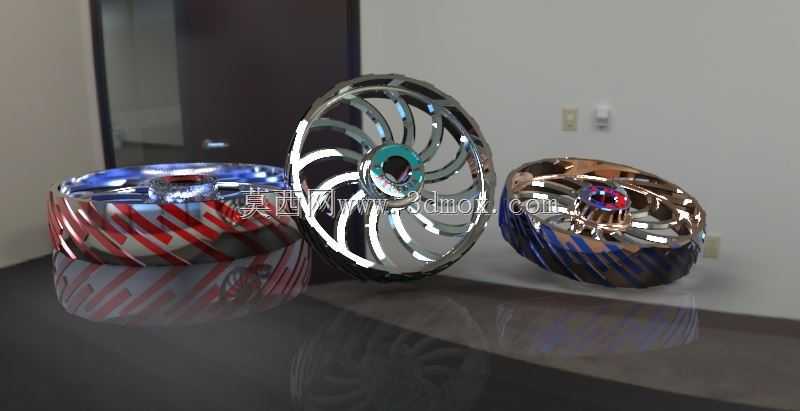

　　这类带涡轮导流结构的轮辋滑轮构件，常被应用在小型动力传输、装饰性动力展示装置、轻量化载具从动轮组以及流体导流演示设备中，区别于普通平面轮辋，其辐条区域采用螺旋扭曲的导流造型，在高速旋转时可带动周边气流形成定向流动，既可以降低轮体自身旋转带来的紊流阻力，也能在部分需要辅助散热的安装场景下，带动气流穿过安装位带走周边堆积的热量。从实际安装适配角度看，这类构件的中心预留了标准轴承安装位，可匹配常规深沟球轴承的装配公差，安装边界需要预留出轮辋径向旋转的安全间隙，避免辐条扭曲结构在转动时剐蹭周边安装支架，轮体的轴向厚度根据适配场景可做调整，图中展示的三款不同表面处理的构件，径向尺寸保持一致，仅表面镀层和辐条反光处理做了区分，

　　可适配同规格的安装轴系，不需要额外调整安装孔位和支架跨度。设计这类构件时，首先要确认中心安装孔的同轴度公差，因为扭曲辐条的结构如果同轴度控制不佳，高速旋转时会产生明显的动不平衡量，长期运行会导致轴承磨损加快、支架产生共振噪音，所以建模阶段需要将所有辐条的扭曲角度做阵列约束，保证每一片辐条相对于中心轴的角度偏差控制在允许范围内，同时轮辋的外圈做了加厚处理，既可以作为滑轮使用时缠绕柔性传动带，也可以作为轮辋安装外包轮胎或者防滑套，外圈的表面粗糙度需要控制在合理区间，作为滑轮使用时要保证足够的摩擦力避免传动打滑，作为行走轮辋使用时要降低表面粗糙度减少滚动阻力。在实际工况适配中，这类构件如果用于传动场景，需要核算辐条的结构强度，

　　因为扭曲造型的辐条相比直辐条，在承受径向载荷时会产生额外的分力，需要在辐条和轮辋、中心轮毂的连接位置做圆角过渡，避免应力集中导致的辐条断裂，三款不同外观的构件内部结构完全一致，仅表面处理工艺不同，镀铬高反光款适合用于展示类设备，彩色阳极氧化款适合用于消费级轻量化载具，条纹包覆款适合用于需要增大摩擦力的传动场景。从建模逻辑上看，这类结构不能直接用普通轮辐阵列完成，需要先绘制单片辐条的扭曲扫掠路径，以中心轴为阵列中心做圆周阵列，之后对所有辐条和中心轮毂、外圈轮辋做布尔合并，合并后对所有连接位置做圆角处理，同时要校验旋转过程中的动平衡，可在中心轮毂位置预留动平衡调整的配重槽，方便后续实际加工时做动平衡校准。安装这类构件时，

　　中心轴承的压装需要保证受力均匀，不能直接敲击辐条部位传递压装力，避免辐条产生形变影响整体精度，轴向固定可采用轴用挡圈或者锁紧螺母，预留合适的轴向窜动间隙，避免轮体转动时出现卡滞。这类带导流结构的轮辋滑轮，相比普通平板轮辋，在同等重量下拥有更好的结构刚性，扭曲的辐条形成了类似加强筋的结构，可承受更大的径向冲击载荷，同时旋转时的气流导流效果，可在无额外散热风扇的场景下，为周边的传动部件提供一定的风冷散热效果，在小型代步设备、桌面展示装置、轻型输送线的从动轮组中都有较高的适配性，设计时可根据实际载荷需求调整辐条的厚度和扭曲角度，在保证结构强度的前提下尽可能降低轮体自重，减少旋转时的惯量，提升传动响应速度。
